Что такое центральный замок в автомобиле: особенности, выбор, установка

Установка системы

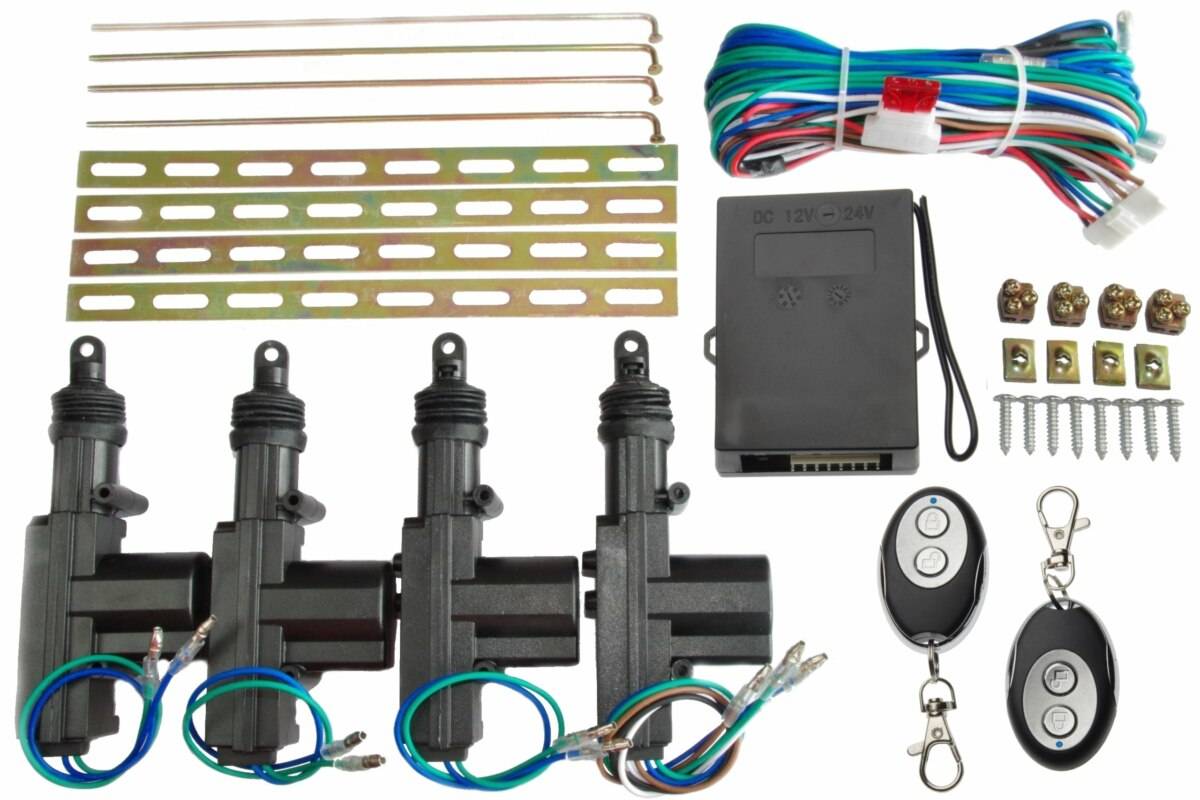

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

Система центрального замка.
Медный двужильный провод (4 метра).
Отвертки (крестовая и плоская).
Гаечные ключи.
Клещи.
Плоскогубцы.
Дрель + свёрла.

Отсоединить клеммы от аккумулятора.
Снять с дверей обшивку (снять ручку, и по углам винты).
Выкрутить пластмассовый дверной винт.
Винты рулевого колеса.
Найти место для установки системы (рекомендуется – нижний левый угол).
Сделать дрелью в каждой двери отверстия для активаторов.
Установка активаторов замка, закрепить саморезами.

Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
Установка фиксаторов на ручные тяги.
Проверить проводку.
Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
Снять панель приборную.
Заменить провода стеклоподъемника и подключить их к приводу.
Подключить приводы активаторов.
Провода изолировать и поместить внутрь двери.
Провести провода в панель
Провести провода в бардачок.
Установка трубки проходной.
В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
Проверить, работает ли система.
Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Устройство и принцип работы центрального замка

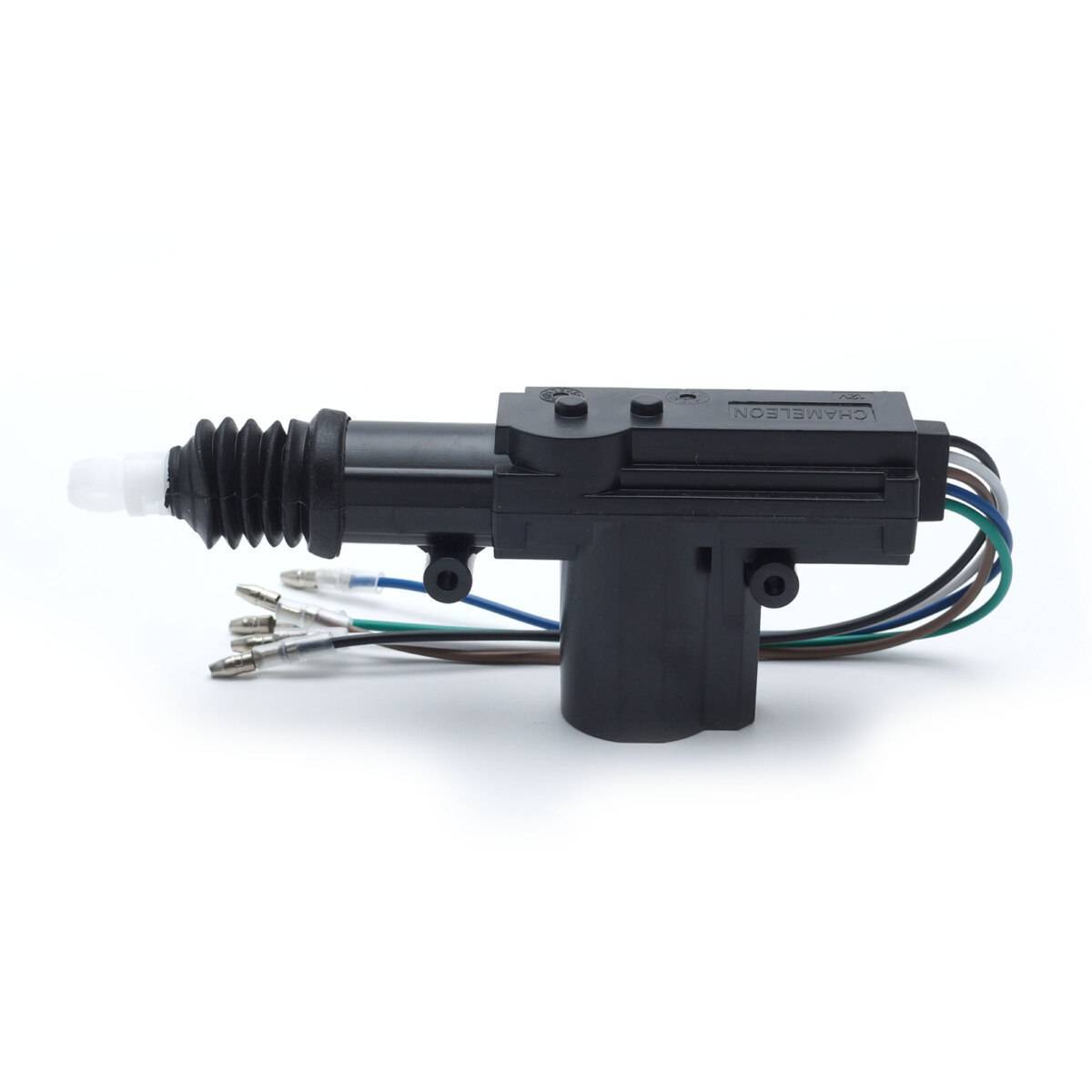

Актуатор центрального замка.

Основными элементами любого автомобильного центрального замка являются:

Датчики;
Блок управления;
Исполнительные устройства (актуаторы).

В подавляющем большинстве современных конструкций этих систем в роли входных датчиков используются микропереключатели и концевые выключатели. Роль последних заключается в том, чтобы зафиксировать то текущее положение, в котором находится та или иная дверь. Что касается микропереключателей, то их функция — это фиксация текущего положения конструктивных элементов дверных замков.

Положение механизма каждого замка микропереключатели фиксируют в двух положениях: «Заблокировано» и «Разблокировано». Сигналы от них поступают в электронный блок управления, где они обрабатываются, после чего формируются соответствующие команды, передаваемые на исполнительные устройства дверных замков, так называемые акуаторы.

Они представляют собой, по сути дела, электрические двигатели постоянного тока. К валам, расположенным на их роторах, присоединены редукторы, которые преобразовывают вращательное движение в возвратно-поступательное. Именно благодаря ему и производится открывание или закрывание замков и, соответственно, капотов, лючков бензобака.

Интересно, что в некоторых разновидностях центральных замков ранее использовался не электрический, а пневматический привод. Еще относительно недавно выпускался ряд моделей автомобилей Mercedes и Volkswagen, имевшие в своей конструкции акуаторы именно такого типа. Сейчас на серийных моделях они уже не используются.

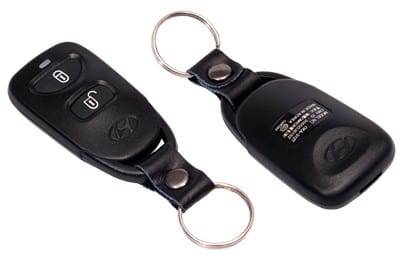

Брелок центрального замка для дистанционного управления.

Еще одним важным компонентом всех современных центральных замков является система дистанционного управления. Схематично она состоит из миниатюрного передатчика, вмонтированного в ручку ключа зажигания или брелок, и приемной антенны, расположенной непосредственно в центральном блоке управления. Радиус действия таких систем дистанционного управления составляет около десяти метров.

Следует заметить, что центральный замок любого современного автомобиля работает вне зависимости от того, включено ли в машине зажигание или нет. Когда производится запирание входных дверей, микропереключатель формирует соответствующий сигнал и передает его блоку управления. Тот обрабатывает его и посылает соответствующие управляющие сигналы всем акуаторам. Последние приводятся в положение «Заперто». Соответственно, при отпирании входных дверей автомобиля происходит аналогичный процесс с той лишь разницей, что блок управления формирует исполнительный сигнал, который привадит все акуаторы в положение «Открыто». В случае дистанционного управления все происходящие процедуры аналогичны, просто сигнал в блок управления передается не от микропереключателя замка входной двери, а от передатчика по радиоканалу.

В случае возникновения дорожно-транспортного происшествия двери, которые заблокированы, автоматически разблокируются. При этом соответствующий сигнал в блок управления направляется системой пассивной безопасности автомобиля.

Компоненты системы

Так как центральный замок по своей сути, это довольно простая система, здесь присутствует всего несколько основных компонентов. В частности, речь идет про следующие элементы:

входные датчики централизованной системы;
электронный блок управления;
вспомогательный актуатор.

Разумеется, в составе этой системы также присутствует комплект проводки, соединяющий все компоненты в единую сеть, позволяющую автомобилисту не прилагать усилий для отпирания всех или отдельных дверей автомобиля.

Входные датчики

В данном случае речь идет про концевики – входные датчики, которые позволяют передавать информацию, а также расположение дверей в текущий момент времени, и отсылать сведения на блок управления, а также про микропереключатели. Последние определяют положение механических компонентов центрального замка в момент отпирания или запирания в процессе активации. Примечательно, что два микропереключателя отвечают за фиксацию кулачкового механизма. Отдельный переключатель в данном случае позволяет точно определить в каком положении находится рычажный механизм в приводе замка. Все это помогает точно распознать, в каком именно положении по отношению кузову расположены двери в этот момент.

При условии, что дверь открыта, система замыкает контакты на переключателях, после чего функция центрального замка не может сработать. Далее актуальная информация передается непосредственно на блок управления. Он транслирует все необходимое на актуаторы, используемые для закрывания дверей, а также крышки багажного отделения и лючка бензобака.

Электронный блок управления

Как и у любой другой системы, у центрального замка присутствует свой блок управления, который отвечает за работоспособность всей схемы. Как только на ЭБУ приходит информация с входных датчиков, здесь происходит анализ, а также последующее распределение по исполнительным элементам. Примечательно, что электронный блок управления также взаимодействует с сигнализацией. Это в свою очередь открывает возможность для дистанционного управления системой при помощи соответствующего, запрограммированного брелока.

Актуатор

Еще один крайне важный элемент централизованной системы блокировки замков или центрального замка. В данном случае речь идет про исполнительное устройство или завершающее звено всей схемы, которое в свою очередь отвечает непосредственно за блокировку дверей. Примечательно, что сам по себе актуатор — это обычный электродвигатель, работающий на основе постоянного тока. Устройство объединено с простейшим редуктором и выполняет преобразование действия вращающегося электродвигателя в возвратно-поступательные движения цилиндра замка. Примечательно, что помимо электродвигателей на некоторых автомобилях устанавливается пневматический привод. Ярким примером можно назвать автомобильные бренды Volkswagen и Mercedes-Benz. Стоит напомнить, что эти устройства использовались ранее, но в последние годы от них отказались.

Защита от угона. Моделируем угон. Обход штатного иммобилайзера

Объять необъятное не представляется возможным, поэтому изложенное в этой части следует рассматривать как пример. Применительно к конкретной модели автомобиля защищать штатный иммобилайзер следует от присущих именно ему дыр. Будем считать, что штатный иммобилайзер нашего автомобиля легко взламывается.Угонщик, само собой, умеет это делать и имеет при себе всё необходимое оборудование, иначе было бы бессмысленно даже начинать угон.Проворот замка зажиганияДа-да, я в курсе, что уже изобрели бесключевой доступ. Их ещё и куча разных.Проворот производится ровно так же, как в случае с открытием двери. Разница в том, что тут владелец может слегка усложнить жизнь угонщику. Вы наверняка сталкивались с ситуацией, когда руль защёлкнут, а ключ в замке не поворачивается, пока руль чуть-чуть не сдвинешь с места. Если перед уходом домой защёлкивать руль таким образом, угонщику потребуется три руки, чтобы свернуть замок — одной придерживать руль и двумя другими ломать замок. В любом случае сломает, но время на сюрпризик потратит, пусть всего 10 секунд сверху, важны и они.Обход штатного иммобилайзераДопустим, в заводской иммобилайзер можно прописать принесённый с собой ключ. Допустим, это делается при помощи прибора, устанавливаемого в диагностический разъём, находящийся в ногах водителя. Таким образом, например, обходится штатная защита Kia. Времени требуется несколько секунд.Вы ведь уже догадываетесь, что дальше будет. Зная методы обхода штатного иммобилайзера, надо как-то им помешать. Если методов несколько, мешать надо всем, мы тут только один рассмотрим.Сюрприз. Удаляем штатный разъём, ставим на его место какой-либо другой с большим количеством контактов и таким же количеством проводов, уходящих жгутом вместе со штатными. Для диагностики изготавливаем переходник, который, разумеется, храним дома.Угонщик, который только что накувыркался с поиском блока сигнализации и готов кувыркаться дальше, уверен, что с обходом штатки-то проблем не будет. Фигвам (национальное индейское жилище). Вместо того, чтобы воткнуть прибор и через десять секунд получить рабочий ключ, угонщик вынужден тратить время на обход неожиданной засады.Понимаете, почему защитой от угона (а не установкой сигналки) должен заниматься специалист (а не просто электрик)? Специалист должен знать, каким образом угоняют именно такие автомобили. В противном случае решительно непонятно, как противодействовать преступникам, потому что непонятно, чему, собственно, противодействовать.Допустим, угонщик и к этому готов, он знает, какой жгут откуда идёт и быстренько пробрасывает нужные ему провода. Он всё равно пропишет ключ, но потеряет ещё пару минут на операции, где всё должно было как по маслу пройти.Другие методы обхода заводского иммобилайзераПротив любого можно придумать затрудняющий его применение приём. Например, один из популярных способов угона — замена электронного блока управления двигателем (ЭБУ, в народе “мозги”) на принесённый с собой, в который уже прописан имеющийся у угонщика ключ.Сопротивляться такому методу можно перепиновкой. Суть её в том, что некоторые контакты на разъёме ЭБУ меняются местами, аналогично меняются провода на ответном разъёме, в результате всё работает штатно. Если же подключить другой блок, он либо не будет нормально работать, либо просто сгорит, смотря какие контакты перепутаны. Угонщик может быть морально готов к такому методу, а также знать, где какие провода должны быть, но как минимум дополнительное время потеряет.Дополнительно поверх “мозгов” можно прикрутить прочный металлический короб срывными болтами, тогда до него и добраться будет сложно.Можно нарушить передачу сигнала от приёмника иммобилайзера к ЭБУ, разорвав где-нибудь по дороге электрическую цепь. В общем, методов масса, выбрать наиболее подходящий можно в диалоге с мастером по защите от угона.ДальшеМы рассматриваем простой для угонщика случай, когда в конце концов удалось прописать свой ключ в “мозги”. Пять минут он уже потерял. Вместо тридцати секунд, как было бы на незащищённой машине. Уже неплохо. Хотя, согласитесь, за пять минут преступник успел немало сделать. С другой стороны, в этом месте он явно должен понимать, что легко эта машина не уедет — он УЖЕ потерял пять минут, ещё до первой попытки запуска двигателя и при допущении, что угонщик исключительно технически грамотен и не совершает лишних телодвижений. В реальности будет не пять минут, а десять и больше, но мы рассматриваем пессимистичный сценарий.И вот, угонщик включает стартер, а двигатель не заводится. Потому что блокировки. В следующей части про них.

Инструкция по установке центрального замка на ВАЗ 2107

Благодаря невысокой цене и простоте обслуживания, вазовская “семерка” до сих пор входит в число самых популярных у российских автовладельцев моделей. Заводская комплектация машины, мягко говоря, не перенасыщена опциями.

Поэтому ценители удобства и комфорта дорабатывают ее, устанавливая дополнительные элементы. Центральный замок ВАЗ 2107 делает пользование машиной проще и приятнее, позволяя открывать и закрывать двери с брелока сигнализации.

Установить центральный замок (ЦЗ) можно самостоятельно. Для этого достаточно начальных слесарных навыков и школьных познаний в электротехнике.

Способы подключения центрального замка

Установка центрального замка на ВАЗ 2107 может быть выполнена в двух вариантах:

вместе с сигнализацией (без блока управления ЦЗ);
с блоком управления ЦЗ.

В первом случае придется ставить сигнализацию с блоком, поддерживающим функцию непосредственного управления приводами замка. Это позволит сэкономить на покупке и установки отдельного блока ЦЗ.

Во втором случае придется потратиться на блок управления, зато центральный замок можно будет согласовать с любым типом сигнализации или даже использовать без нее (например, чтобы замыкать и открывать все двери поворотом ключа в замке водительской двери).

Что нужно для установки центрального замка на ВАЗ 2107

Прежде всего необходимо купить четыре привода (актуатора) центрального замка и блок управления (если вы не собираетесь рассчитывать на возможности сигнализации). Один из актуаторов должен быть пятиконтактным, он устанавливается на водительскую дверь. Остальные три — двухконтактные.Из инструментов и материалов понадобятся:

паяльник;
припой и канифоль;
кусачки;
пассатижи;
дрель со сверлами;
клеммы (“папа-мама”);
провода;
гофра;
термоусадочная трубка для изоляции проводов.

При снятии и установке дверных карт могут поломаться удерживающие их клипсы. Поэтому стоит сразу купить штук десять запасных.

Установка центрального замка на ВАЗ 2107

Перед установкой центрального замка на автомобиль следует проверить его работу. Это поможет сэкономить время на монтаж/демонтаж деталей, если они окажутся бракованными.

Да и вернуть брак в магазин удастся лишь в случае, если товар не испачкан и не имеет следов эксплуатации. Работу надо начинать со снятия клеммы “массы” с аккумулятора.

Далее необходимо снять ручки стеклоподъемников и дверные карты со всех четырех дверей.

Блок управления устанавливается в салоне и крепится саморезами. Мест для его размещения всего два:

под приборной панелью;
слева от ног водителя на боковой стенку салона.

Второй вариант проще, так как не требует дополнительных работ по снятию и установке приборной панели. Актуаторы необходимо закрепить на внутренних элементах дверей так, чтобы их тяги шли параллельно тягам замка и расстояние соответствовало длины зажимов.

Ход тяг актуаторов должен примерно на 4 мм превышать ход тяг привода замков, а центральные положения необходимо совместить. Регулировка производится за счет зажимов, которые могут удерживать тяги в любом произвольном положении относительно друг друга.

Актуаторы крепятся на саморезы, отверстия под которые необходимо разметить и просверлить дрелью. Вместо саморезов можно использовать заклепки, которые обеспечивают более надежную фиксацию. Однако при замене актуаторов придется высверливать заклепки и ставить новые.

Все элементы центрального замка зафиксированы, остается правильно проложить провода.

Схема центрального замка ВАЗ 2107

Провода актуаторов прокладываются внутри дверей и сводятся к управляющему блоку. Выводить провода из дверей необходимо через защитную гофрированную трубку. Питание блока управления необходимо подключить к плюсовому проводу аккумулятора.

Можно подвести “плюс” от замка зажигания или блока предохранителей, например, с вывода предохранителя, питающего часы.

При подключении блока к замку зажигания необходимо установить дополнительный предохранитель на 10А, защищающий цепь от перегрузок.

Типы неисправностей

Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.

В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.

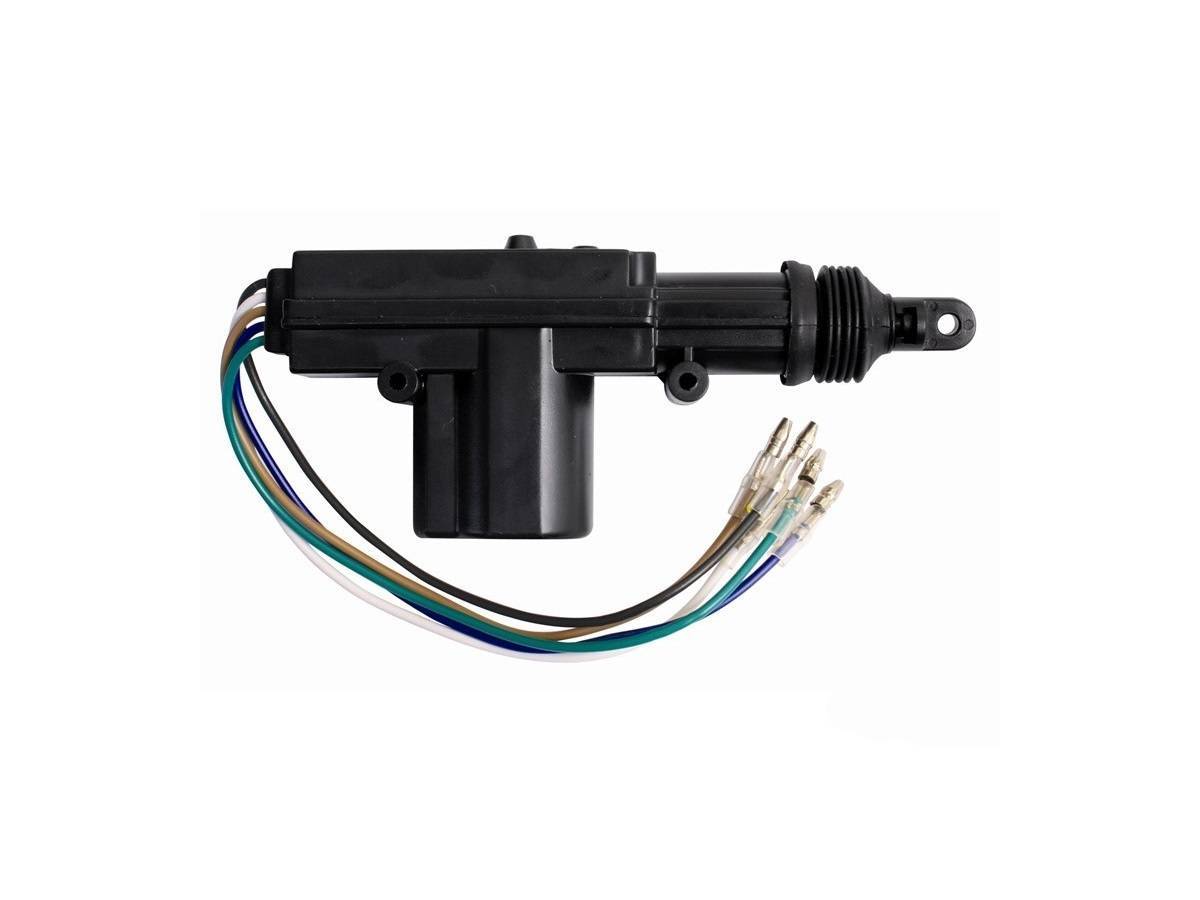

Активатор ЦЗ авто
