Что такое лонжерон на машине

Основные проблемы конструкции

Как уже говорилось ранее, лонжерон — это такой автомобильный элемент, который постоянно подвергается нагрузкам и находится под весом кузова, двигателя и всего того, что есть в салоне с багажником. Из-за подобного воздействия спустя какое-то время возможно деформирование. Продолжительная и интенсивная эксплуатация провоцирует появление небольших трещин, в результате чего важнейшие автомобильные характеристики серьезно страдают. Параметры ухудшаются, а положение деталей по типу двигателя, подвески, крыльев сильно меняется. Во время ДТП геометрия лонжерона зачастую также претерпевает изменений, что нарушает общую кузовную конструкцию.

Когда в результате аварии лонжерон деформируется, геометрия подвески оставляет желать лучшего, снаружи авто появляются щели, которые не удается устранить. Наблюдаются проблемы с рулевым управлением, покрышки активнее изнашиваются.

Если происходит существенный удар, лонжерон полностью лопается, что окончательно разрушает кузовную конструкцию

Поэтому очень важно отслеживать его состояние, даже если водитель оказался в незначительном ДТП

Ремонтные работы

Обычно возникает потребность в ремонте передних лонжеронов – задние деформируются не так часто. Чтобы исправить деформацию, нужно воспользоваться специальным стенд-каролинером. Придется разбирать основные составляющие авто. Как показывает практика, даже самые опытные и квалифицированные мастера не всегда способны исправить деформированный лонжерон. Замена, как и ремонт, является крайне продолжительной, сложной и дорогостоящей процедурой.

Если ключевые части самой детали не пострадали, частично отремонтировать ее можно газосварочными работами

В таком случае важно понимать, что с помощью сварки не удастся добиться восстановления заводских качеств. Прочность все равно снизится, поэтому с выполнением основных функций могут возникнуть проблемы в дальнейшем. Если рама лестничная, замена лонжерона упрощается

При наличии возможности ремонта или замены необходимо приобрести новую деталь идентичных габаритов с деформированной. Как показывает практика, после ремонта утрачиваются амортизирующие свойства вышеописанной конструкции, поэтому при частых ударах владелец авто может столкнуться с серьезными последствиями

Если рама лестничная, замена лонжерона упрощается. При наличии возможности ремонта или замены необходимо приобрести новую деталь идентичных габаритов с деформированной. Как показывает практика, после ремонта утрачиваются амортизирующие свойства вышеописанной конструкции, поэтому при частых ударах владелец авто может столкнуться с серьезными последствиями.

Таким образом, лонжерон является именно той деталью, которая отвечает за безопасность транспортного средства, поскольку представляет собой ключевой несущий элемент. Владелец автомобиля должен на регулярной основе отслеживать техническое состояние этой конструкции, осознавать, к каким печальным последствиям могут привести проблемы с ней. Внутри лонжероны являются пустотелыми, из-за чего со временем скапливается грязь и влага, провоцирующая коррозию. Поэтому следует как минимум раз в год проводить диагностические мероприятия, а перед зимним сезоном не забывать о нанесении антикоррозийных смесей.

Неисправности лонжеронов

Поскольку эти элементы конструкции кузова выполняют ряд важнейших функций, причем все они связаны с восприятием значительных нагрузок, то и возникновение деформации – дело времени.

Постепенно происходит «усталость» металла, из-за чего меняются его свойства – уменьшается прочность, упругость. Поэтому вероятность деформации даже от незначительного воздействия значительно возрастает.

Из-за этой «усталости» возможно образование трещин, начало которых обычно идет от технологических отверстий. После появления трещины при дальнейшей эксплуатации она будет «разрастаться» и если не предпринять мер, то в итоге она приведет к разрушению лонжерона.

Ну и, естественно, сильные ударные нагрузки, к примеру, при ДТП могут изменить геометрию самого элемента, а это уже – достаточно серьезная проблема. Потому, что многие элементы кузова, а также составные части авто крепятся именно к лонжеронам. И если при аварии лонжерон «повело», то это скажется на геометрии кузова, изменит положение агрегатов и узлов. Из-за этого в кузове могут значительно увеличиться зазоры и герметичность нарушится. Смещение агрегатов может привести к возникновению дополнительных нагрузок в местах соединения, что будет приводить к увеличению их износа.

Также изменение геометрии кузова практически всегда сказывается на управляемости авто. За счет того, что лонжероны «поведены» положение колес меняется, из-за чего машину может постоянно «вести» в сторону, а также значительно увеличится износ шин.

Функции

Сам термин пришел из французского языка, где это слово означает движение вдоль чего-то. Этот термин применяется ко многим инженерным конструкциям такого рода, используется в железнодорожном, авиационном и даже корабельном транспорте. Несущая конструкция такого рода присутствует в большинстве автомобилей, кроме тех машин где несущим элементом является рама.

В классических легковых машинах лонжерон тянется вдоль кузова и усиливает его в местах, где сидят пассажиры и крепятся тяжелые элементы машины. В некотором роде лонжероны выполняют роль демпфера между кузовом и подвеской – часть энергии, воспринимаемой от дороги, которая могла быть передана кузову, гасится несущей конструкцией. Если бы кузов был настолько жестким изначально, то пассажиры и водитель воспринимали бы каждый удар гораздо сильнее, чем это происходит с такой конструкцией.

Поэтому чтобы предотвратить подобный эффект, в автомобиле передняя часть выполняется такой, чтобы она могла несколько смягчать удары, а не просто тотально деформироваться от них. Для выполнения такой задачи в конструкции предусмотрены специальные конструктивные решения.

Они обеспечиваются различными способами:

  • В некоторых местах лонжерон несколько уменьшается в толщине, изменяется ширина сечения.
  • Проделываются технологические отверстия в тех местах, которые переносят минимальные статические нагрузки.
  • Создаются специальные складки, которые при сильном ударе, во время аварии, позволяют сминать лонжерон автомобиля. За счет этого меньше страдает кузов, в котором находятся люди. Несущая конструкция поглощает кинетическую энергию и принимает на себя всю нагрузку, удар, передающийся в салон за счет этого получается гораздо слабее.

Лонжерон – что это за элемент, и какие особенности он имеет?

Лучше всего определить, что такое лонжерон в автомобиле, на основании его функций. Основная задача балки сводится к усилению прочности днища. В легковых автомобилях они представляют собой 2 рейки, а в кроссоверах и джипах практически всегда устроен П-образный лонжерон.

Задние лонжероны автомобиля

Визуально может быть сложно оценить роль такого элемента, для этого стоит узнать, что будет при его разрушении, износе или отсутствии:

  • листы днища начнут «гулять» под ногами пассажиров;
  • несколько прогнётся весь кузов в центре, где сосредоточена максимальная нагрузка;
  • изменится форма проёма для дверей;
  • деформируются разъёмы компонентов кузова и могут отпадать отдельные крепления;
  • нарушится положение мотора, он продавит металл и может цеплять землю;
  • при полном разрушении лонжерона и весь кузов также будет разрушен.

Наибольшая подверженность разрушению отмечается в передней части машины, а на задний лонжерон приходится только 10% всех ремонтных работ, связанных с этими деталями. Быстрее всего восстановить транспортное средство с рамным лонжероном, так как ремонт конструкции проводится с минимальным разбором несущей части.

Немаловажную роль играет положение, в котором располагается элемент: горизонтальное, параллельное, под углом и т. д. Каждая конструкция имеет свои достоинства и недостатки.

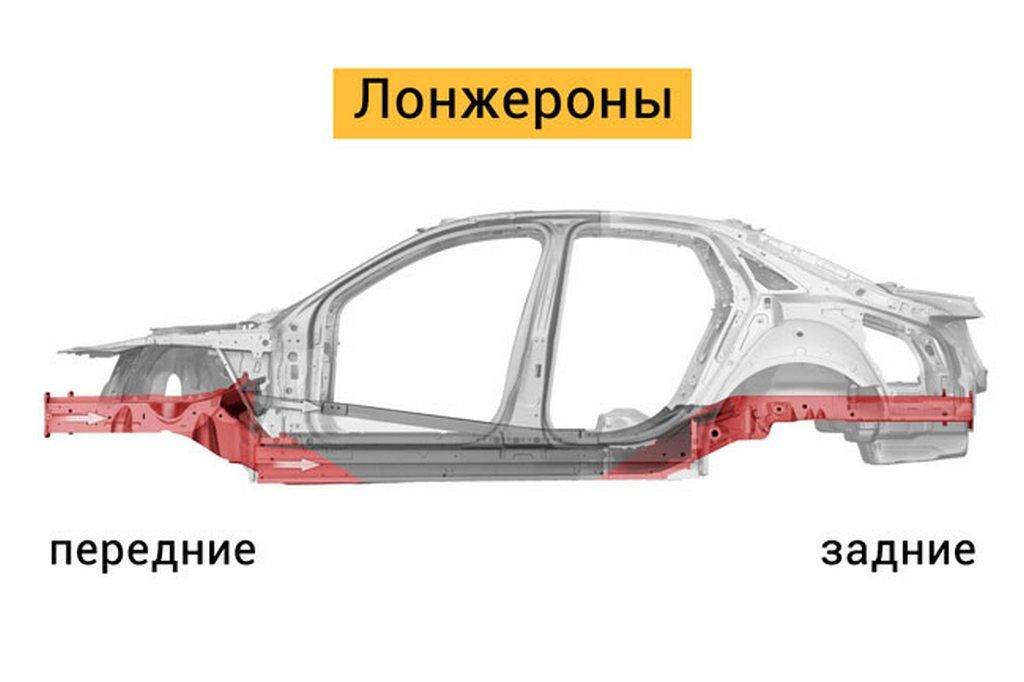

Лонжероны передние и задние

Для рассмотрения конструкции устройства придётся спуститься под машину со стороны капота. Иногда места, где находятся передний и задний лонжерон машины, имеют дополнительные усиления. Задние и средние части могут быть видимыми снизу, но иногда закрыты слоем защиты днища. Во многих автомобилях можно заметить часть переднего лонжерона, если смотреть сверху капота. Чтобы нагляднее узнать, где находятся лонжероны, можно изучить фото.

Лонжеронные рамы автомобилей

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин, также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов. Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера, причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена. Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные. Болтовые соединения находят применение обычно при малосерийном производстве. Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронная рама с Х-образной поперечиной.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками классифицируются как разновидность хребтовых).

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская труба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнутри.


Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инструмент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шкала.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инструмент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свойства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент самостоятельно.


Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

Ремонт лонжерона автомобиля

Лонжерон – элемент конструкции автомобиля любого производителя и марки, это по сути силовой элемент кузова. Расположен он по всей длине. Два лонжерона, которые соединены между собой перемычками образую раму, к которой собственно и крепятся кузов, подрамник, подвески, радиаторы, передние панели и другие детали. Из-за перемычек рама становится схожей с лесенкой, поэтому ее называют лестничной рамой.

По своей сути, это коробчатая сетка или же металлический профиль. Представляет собой обычную трубу с прямоугольным сечением, изготавливаемую из прочных сплавов.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Если выяснилось, что один из лонжеронов треснул или поврежден, то это значит, что автомобилю необходим срочный ремонт кузова, причем нужно непременно применить стапель и измерительную систему

Поврежденную деталь вытягивают, после чего возвращают в изначальный вид, полностью соответствующий заводским контрольным точкам. Именно этот вид работ определяет профессионализм мастеров. Ведь не в каждой мастерской способны в полном соответствии с техническими параметрами завода починить или заменить силовой элемент. Поэтому чаще всего не стоит осуществлять вытягивание лонжерона своими собственными руками, так как эта задача непростая

Если выяснилось, что один из лонжеронов треснул или поврежден, то это значит, что автомобилю необходим срочный ремонт кузова, причем нужно непременно применить стапель и измерительную систему. Поврежденную деталь вытягивают, после чего возвращают в изначальный вид, полностью соответствующий заводским контрольным точкам. Именно этот вид работ определяет профессионализм мастеров. Ведь не в каждой мастерской способны в полном соответствии с техническими параметрами завода починить или заменить силовой элемент. Поэтому чаще всего не стоит осуществлять вытягивание лонжерона своими собственными руками, так как эта задача непростая.

Пошаговая инструкция по замене лонжерона

Причина замены лонжерона зачастую кроется в быстрой езде по неровной дороге. Одновременно выходят из строя шпильки и балка. В этой ситуации потребуется разобрать подвеску и отпустить ее крепления. Замена переднего лонжерона проводится без снятия мотора с автомобиля, но после демонтажа масляного фильтра и штанов выхлопной системы. Для этого потребуется следующий инвентарь: ключи, отвертки, болгарка, карандаш, шуруповерт, сварка.

  1. Разбирается подвеска справа.
  2. Снимается стабилизатор поперечной устойчивости.
  3. Сбивается с балки слева ось нижнего рычага (при этом опоры должны остаться на своем месте).
  4. Высверливается либо отрезается поврежденная часть старого лонжерона.

По завершении демонтажных работ подваривается брызговик. Новый лонжерон срезается на нужную длину. Рекомендуется варить внахлест. Сварочные швы будут видны, но полученная конструкция окажется очень прочной и надежной. Объясняется это проведением сварочных работ посредством сделанных отверстий и по стыку старого и нового агрегата данного типа. Образованные стыки зачищаются и провариваются.

Подгоняя новый лонжерон, особое внимание следует уделить совпадению отверстия под болт, с помощью которого фиксируется балка сверху. Данный болт выступает в качестве ориентира правильности монтажа лонжерона вперед-назад

В противном случае нахождение этого агрегата определяется иными методами, с учетом кузовных размеров.

Здравствуйте! Очередной постна моем блоге будет о замене переднего лонжерона на классике ВАЗ, так как эта беда может постигнуть как старый, уставший автомобиль, так и довольно свежий.

Читать также: Кузов грузового автомобиля фото

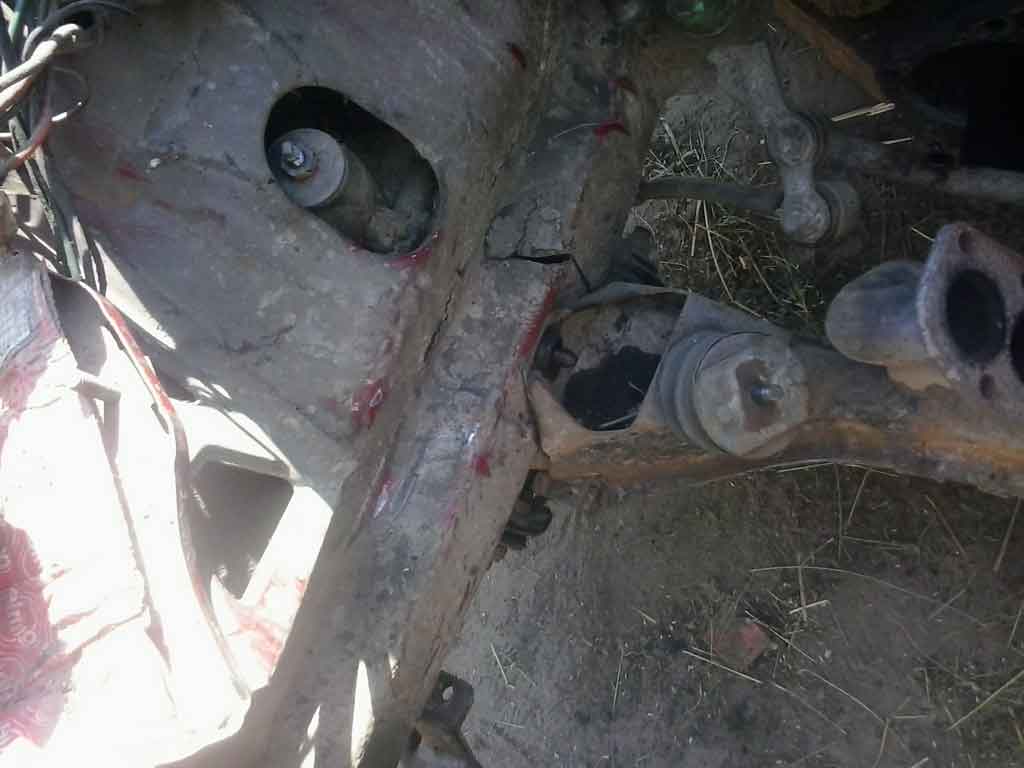

Трещина на переднем лонжероне ВАЗ

На практике чаще всего встречается три проблемы с передним лонжероном:

  1. Коррозия, лонжерон сгнивает , соответственно теряет жесткость передняя часть кузова в районе подвески, возможно отваливается балка или стабилизатор поперечной устойчивости
  2. Второй вариант, когда лонжерон вроде и не дырявый, но вырвались шпильки, которые крепят балку к лонжерону.
  3. Третья проблема – это усталость лонжерона в месте крепления рулевой колонки, при вилянии рулем шевелится корпус колонки.

Вариантов два, а решение одно – замена переднего лонжерона ВАЗ своими руками. Практикой проверено, что заменять весь лонжерон не обязательно, достаточно заменить большую часть, если например, вырвалась балка с лонжерона, то достаточно заменить переднюю часть лонжерона длинной 10 – 20 см за шпильки крепления балки.

Такой вариант замены менее проблематичен и подходит для рядового пользователя, он дает меньше проблем, так как при замене целого лонжерона понадобится снимать ковровое покрытие салона, производить сваривание лонжерона снизу, в месте соединения с хлыстом. Да и работать там не особо удобно, я уже заменил более 10 лонжеронов по частям – проблем не возникло ни с одним автомобилем, главной причиной обращения на замену лонжерона — вырвались шпильки, которые крепят балку.

Если у вас проблема в том месте лонжерона, где крепится рулевая колонка, то тут уж полной замены не избежать. Я бы рекомендовал при замене лонжерона по этой причине также увеличить жесткость брызговика.

Какие повреждения лонжеронов бывают

Если лонжерон находится в неисправном состоянии, то проблема является крайне серьёзной. Эти детали могут поддаваться различным повреждениям. Некоторые из них могут устраняться в профессиональных СТО, другие — служат приговором для авто и не могут быть устранены никаким образом. С лонжеронами могут случаться следующие неприятности:

  1. В уставшей детали имеются микротрещины, которые только зародились. Со временем под воздействием нагрузок эти трещины будут разрастаться и превращаться в большие повреждения, которые распространятся по всей поверхности детали.
  2. Серьёзные повреждения лонжеронов могут вызвать нарушения в параметрах автомобиля. А это уже очень серьёзно. Например, может меняться положение дверей, расположение двигателя, некоторых разъёмов кузова, геометрия подвески. Всё это приводит к нарушению управляемости машины.
  3. Лонжероны могут вовсе лопаться. Это самая страшная ситуация, поскольку кузов полностью разваливается. Исправить такую ситуацию невозможно, а если кто-то из мастеров и возьмётся за такую работу, то достойного результата ожидать не стоит.

Мастера кузовного ремонта обязательно в первую очередь исследуют состояние лонжерона и выносят вердикт о предстоящем ремонте и судьбе автомобиля. Проще всего обстоит дело с рамным лонжероном, который подлежит замене. Кузовной элемент в большинстве случаев не меняется. При небольшом повреждении применяется стенд-каролинер, который возвращает детали первоначальные параметры.

Замена лонжерона — очень сложная работа, которую выполняют не все автосервисы

При замене такой важной детали меняются свойства кузова. Этого не избежать

Ни один сервис не сможет точно определить нужную форму, рассчитать вес и подобрать материал, как это было сделано на производстве. Возможна частичная замена лонжерона. В этом случае деталь должна быть испорчена лишь частично. При помощи дуговой сварки осуществляется замена испорченных элементов.

Находятся и такие умельцы, которые исправляют самые ужасные ситуации. Лонжерон кое-как сваривается в кучу, подгоняются основные параметры кузова и автомобиль продаётся дешевле, чем аналогичные ему машины. И это всё несмотря на то, что его эксплуатация будет опасной, поскольку поведение такого восстановленного авто может быть непредсказуемым. Чтобы не попасть на такое авто, необходимо проводить полную проверку и диагностику перед покупкой.

Без лонжеронов автомобили были бы ненадёжными и даже опасными для человека. Когда возникают проблемы с этой деталью, их в обязательном порядке нужно решать, если это возможно. При разрушении балки дальнейшая эксплуатация машины крайне опасна. Не стоит рисковать своей жизнью и безопасностью пассажиров.

Лучшие цены и условия на покупку новых авто

Лонжерон автомобиля – это прямоугольная труба, проходящая через переднюю или заднюю часть кузова. Поскольку конструкции этой детали отличаются, существует несколько разновидностей силовых балок, проходящих между бамперами авто насквозь.

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

  • В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;
  • В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию

Но здесь важно соблюсти тонкую грань между жесткостью и податливостью

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

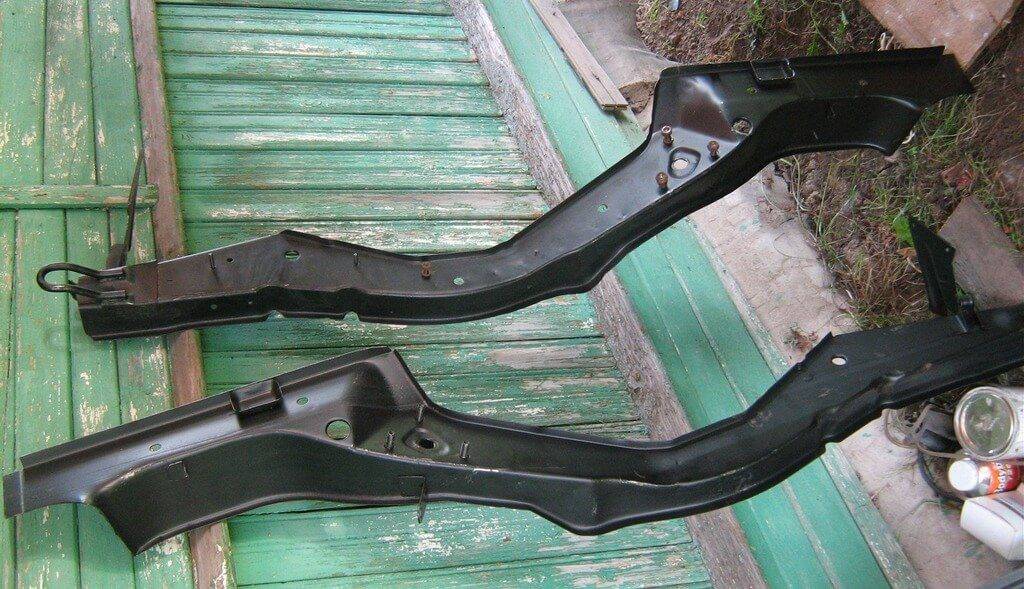

Лонжероны ВАЗ 21 «Волга».

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

  • Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
  • Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
  • Высверливанием группы отверстий в местах, которые берут на себя вес.

Правый передний лонжерон Renault Laguna 2004.
