Долговечность
О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT1-27T, применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/B-класса.
Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).
Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).
Конструкция и ресурс
Конструкция jatco jf011e.
Коробка оснащена конусными шкивами, по которым перемещается металлический пластинчатый ремень. Регулирование передаточного отношения осуществляется при помощи электрического степ-мотора. Для работы передачи заднего хода использован планетарный редуктор. Заявленный производителем ресурс превышает 200 тыс. км, но при нерегулярной замене жидкости и агрессивной манере езды детали трансмиссии выходят из строя при пробеге до 100 тыс. км.
В картер коробки залита рабочая жидкость, которая подается помпой высокого давления к нагруженным узлам. Для управления работой агрегата используется электронный контроллер, регистрирующий снижение рабочих характеристик жидкости. После заливки свежего масла необходимо обнулить показания (при помощи диагностического компьютера). Для очистки масла используется двойная система фильтрации (со сменными элементами). Для прогрева жидкости используется теплообменник, подключенный к системе охлаждения двигателя.
В конструкции коробки предусматривается гидравлический трансформатор. Узел размещается между маховиком двигателя и первичным валом коробки передач. Трансформатор обеспечивает плавную передачу крутящего момента и снижает нагрузку на пластинчатый ремень и конические шкивы.
Минусы вариаторной коробки
Срок службы вариатора напрямую зависит от его использования. Практика показывает, что надежность автомобиля, работающего на высоких оборотах длительное время, сильно падает. Также вариаторная коробка передач требует к себе большего внимания сервисного обслуживания. Каждые 30 тысяч километров требуется менять все фильтры и масла. Эти простые действия сильно напрягают водителей, и поэтому они считают, что в этом вариатор плох. Следует отметить, что масло для такой коробки стоит значительно дороже стандартного и поэтому обслуживание вариатора обходится дороже.
Зная, как работает вариатор, стоит понимать, что установить его на автомобиль мощностью более 220 лошадиных сил просто невозможно. Нужно регулярно устраивать проверки коробки, так как выход из строя хотя бы одного из датчиков, приведет к сбою всей системы. Этот минус считают самым основным из вышеперечисленных.
Советы по эксплуатации
Чтобы правильно управлять машиной с вариаторной трансмиссией, надо знать режимы работы агрегата:
P — режим парковки. Его применение допускается при длительной стоянке авто. Все управляющие компоненты агрегата при активации этого положения блокируются. Автомобиль останавливается педалью тормоза, селектор устанавливается в соответствующее положение, затягивается стояночный тормоз, затем отпускается и опять выжимается тормоз. После выполнения этих действий можно включить рычаг коробки в положение паркинга
Важно соблюдать эту последовательность, поскольку в вариаторных трансмиссиях при парковке выполняется блокировка вала, а не колес.
D — режим «Драйв». Основное положение в работе любого вариатора
Этот режим используется для езды машины вперед с плавным переключением скоростей.
N — нейтральная передача. Ее нельзя включать при стоянке в пробках. Активация нейтральной скорости допускается при постановке машины на спуске.
L. При активации этого режима обеспечивается работа силового агрегата на повышенных оборотах, при этом эффективность торможения мотором будет максимальной. Использование положения L допускается при езде в тяжелых условиях, к примеру, на подъемах или по сельской местности.
Какова история вариатора
Хотя и поговаривают, что от старых вещей мало пользы, но только здесь нет и речи о вариаторе, который был изобретен еще Леонардо да Винчи пятьсот лет тому назад. Пришло время, и CVT вытеснило привычную КПП. Первый патент оформили еще в 1886 году. Но то, что было около ста пятидесяти лет назад, никак не сравнится с современной АКПП, не говоря уже о CVT, которая постоянно продолжает развиваться.
Современные автомобили не обходятся без CVT. Теперь эта схема прочно вошла в такие гиганты, как Тойота и Ауди, Хонда и Ниссан. Чем же отличается бесступенчатая трансмиссия от обычной КПП? Главным образом тем, что в вариаторе нет привычной коробки передач, которая имеет определенный набор скоростей.
Для начала давайте определимся, под передачей понимается отношение того, какова скорость колес, и какова скорость мотора. Именно этот принцип заложен в новом устройстве CVT. Теперь не нужно вручную переключать скорости, уменьшая или увеличивая обороты двигателя. Теперь за вас все это делает электроника, выраженная в форме CVT. Но можно спросить, ведь АКПП тоже сама переключает скорости? Это так, но их у нее до шести, а у CVT бесконечное множество. Как это работает, будет рассказано ниже.
Что же такое вариатор в двух словах
Теперь обратим внимание на те CVT, которые устанавливаются сразу готовыми на автомобиль
Неважно, какая фирма их производит, работают они все одинаково. Для начала скажем в общем, что это такое
Для начала скажем в общем, что это такое.
Получается, что CVT не имеет привычной КПП, которая имеет до шести скоростей. Он представлен так называемым передаточным числом, которое определяется по разным факторам, например, по скорости движения колес, скорости мотора, с какой силой была нажата педаль «газа» и прочим параметрам, какая скорость в машине сейчас будет оптимальной, то есть сколько оборотов должен делать в минуту мотор.
Зачем нужна нам КПП? Автомобиль имеет определенную скорость оборотов мотора, но скорость его движения может быть разной. Именно эту скорость и определяет АКПП. Но вариатор лучше в разы, так как он не дергает автомобиль, это устройство может с места разогнать авто до предельной скорости. Для спортивных автомобилей – это как раз то, что нужно. Так как у вариатора нет привычной КПП, то и толчков тоже нет, да и определить, какая передача сейчас стоит, сложно. Ведь их у вариатора бесконечное множество.
Учитывая, что у бесступенчатой трансмиссии больше вариантов выбора передачи, то можно выделить несколько преимуществ устройства:
- Автомобиль разгоняется плавно, без рывков.
- Обороты у мотора не прыгают с минимального до максимального, они практически всегда постоянны. Тогда как у обычной КПП, даже у АКПП они гуляют по всем данным, в итоге авто работает на износ.
- Нет проблем с выбором скоростей, чего не скажешь об АКПП, в которой бывает сложно настроить нужную скорость, автомат, можно сказать, «тупит».
- Вариатор сам находит нужную скорость и задает обороты у мотора. Подбор не полагается на человеческий фактор, как на АКПП, но во всем есть дело с электроникой, в итоге всегда правильный выбор.
- Езда ровнее, нагрузок меньше на движок, так как бесступенчатая передача всегда работает исправно.
- Экономия горючего, так как движок не делает лишних движений.
Разновидности вариаторов
При использовании CVT необходимо понимать, что они бывают нескольких видов. Кратко рассмотрим особенности каждого из вариантов:
- Клиновидный ременной. Конструктивно состоит из пары шкивов, объединенных клиновой ременной передачей. Шкив состоит из пары дисков-конусов, которые сближаются или отдаляются с помощью гидравлики и специального пружинного механизма. Конусы находятся под 20-градусным углом, что обеспечивает плавное перемещение с минимальным сопротивлением. Современные коробки вариаторы имеют ремни, изготовленные из стальных полос, отличающихся большей прочностью, минимальной шумностью и высокой степенью надежности.
- Клиновидный цепной. По названию ясно, что в таких видах CVT применяется цепочка, которая сформирована из множества пластик. Передача момента осуществляется посредством фиксации со специальными дисками-конусами. В точках соприкосновения появляется высокая нагрузка, которая приводит к нагреву, что компенсируется за счет системы охлаждения. Такие устройства отличаются более высоким КПД, но в них нет реверса, что требует применения дополнительного устройства.
- Тороидный. В таком типе вариаторной КПП не предусмотрено ни цепной, ни ременной передачи. Конструктивно устройство состоит из 2-х валов с зафиксированными между ними роликовыми механизмами. Скорость меняется посредством изменения позиции роликов, а сам момент передается, благодаря контакту рабочих участков. Такой тип CVT применяется реже всего, но именно этот тип считается наиболее перспективным.
Плюсы и минусы вариатора
Разобравшись с тем, что значит коробка вариатор в машине и как устроен агрегат, можно рассмотреть основные плюсы и минусы автоматической КПП данного типа.
Прежде всего, среди основных плюсов выделяют высокие показатели КПД трансмиссии, а также топливную экономичность и комфорт при езде, так как водитель не ощущает момента переключения передач.
Если говорить о недостатках, вариаторы имеют относительно небольшой ресурс, их обычно не устанавливаются в паре с мощными двигателями, так как агрегаты не рассчитаны на высокие нагрузки. Другими словами, машины с вариатором СVT нельзя эксплуатировать агрессивно, такие автомобили больше подходят для спокойной езды.
Если же коробку нагружать, срок службы трансмиссии резко сокращается. Также коробка вариатор чувствительна к качеству и уровню масла. Необходимо менять масло в вариаторе каждые 30-40 тыс. км., при этом использовать только оригинальные трансмиссионные жидкости, рекомендуемые самим производителем авто или коробки.
Еще вариаторная КПП боится резких стартов, высоких оборотов ДВС, езды по бездорожью, буксировки прицепа или других авто, длительных пробуксовок в снегу или на льду (особенно если версия коробки с гидротрансформатором).
Отдельного внимания также заслуживает вопрос, как буксировать авто с вариатором в случае поломки. Необходимо строго придерживаться всех правил и рекомендаций. Также следует отметить низкую ремонтопригодность вариатора и высокую стоимость запчастей.
Напоследок отметим, что с учетом перечисленного выше ряда особенностей вариаторы обычно устанавливаются на легковые авто и кроссоверы. На практике, данная трансмиссия оптимально подходит для моделей, которые эксплуатируются в черте города или используются для езды по трассе без особых нагрузок на ДВС и КПП.
Достоинства и недостатки трансмиссии вариаторного типа
Безусловно, данный вид трансмиссии имеет следующие достоинства:
При этом многие автолюбители относятся с недоверием к коробкам CVT, поскольку они также имеют ряд недостатков:
Еще можно добавить, что ремонт вариатора является сложным процессом. Как правило, крупные автосервисы часто предлагают только агрегатную замену на новую или контрактную коробку. Если говорить о ремонте CVT, сложности возникают не только с самой разборкой, дефектовкой КПП и заменой изношенных деталей, но и с поиском подходящих запчастей, а также с последующей «тонкой» настройкой агрегата.
Параллельно следует упомянуть и о том, что сцеплением вариатора является хорошо знакомый по устройству АКПП гидротрансформатор. На практике, большинство проблем, которые возникают по причине поломок «бублика», характерны и для вариатора. Другими словами, выход из строя ГДТ также потребует ремонта или замены указанного устройства.
Из всего вышесказанного можно сделать вывод, что дешевым и более выгодным решением вариатор кажется только на первый взгляд. На самом деле, такая коробка в долгосрочной перспективе менее надежна и требует больших расходов на ремонт и обслуживание.
Коротко о главном
Бесступенчатая трансмиссия является одним из видов трансмиссии, т.е. передаточным устройством между автомобильным двигателем и колесами, способным менять коэффициент передачи. Особенностью бесступенчатой трансмиссии является то, что она плавно меняет передаточное число и обеспечивает наиболее оптимальное согласование нагрузок. Как результат, трансмиссия работает не только плавно и тихо, но и еще обеспечивает высокую топливную экономичность. За счет непрерывного изменения крутящего момента при работе CVT не должны наблюдаться рывки.
Диапазон применения бесступенчатых коробок передач постоянно расширяется. Первые модели таких агрегатов имели серьезные ограничения по мощности. Эта проблема решилась довольно быстро, хотя в тандеме со многими двигателями CVT не может работать до сих пор. Вариаторная коробка передач имеет довольное сложное устройство. Ее сложно и дорого производить, вследствие чего она имеет меньше перспектив на распространение, нежели коробка-робот, о которой мы рассказывали в данном материале. Предлагаем разобраться, как же устроен этот сложный агрегат.
Что такое вариатор
Главное отличие вариатора от других трансмиссий – отсутствие фиксированных передач. В коробках CVT передаточное число изменяется плавно и незаметно для водителя, в результате – необычайная плавность хода при ровных оборотах двигателя.
Достигается это за счет особенностей конструкции вариатора.
Для передачи крутящего момента с двигателя на колеса в нем вместо классических зубчатых колес используется стальной ремень или цепь. Ремень движется между двух пар конических колес, образуя шкив.
Колеса расположены на входных и выходных валах, каждая пара сближается или расходится друг от друга, тем самым меняя радиус шкива.
Так удается плавно изменить передаточное отношение крутящего момента с двигателя на колеса. В результате – отсутствие, собственно, «передач» и необычайная плавность хода автомобиля.
История возникновения коробки автомат
Интересно, что к возникновению автоматической коробки дошли одновременно 3 независимых исследования, которые в будущем были соединены в одну общую разработку. Первым начали тестировать коробки подобного плана компания Ford в начале 20-го века. Но начальные автоматы были всего двухступенчатыми.
С течением времени разработки усовершенствовались. Был добавлен гидравлический момент, который убирает рывки при переключении скоростей. А в наше время, благодаря увеличению передач до 4,5 и 6, АКПП стали комфортней для использования.

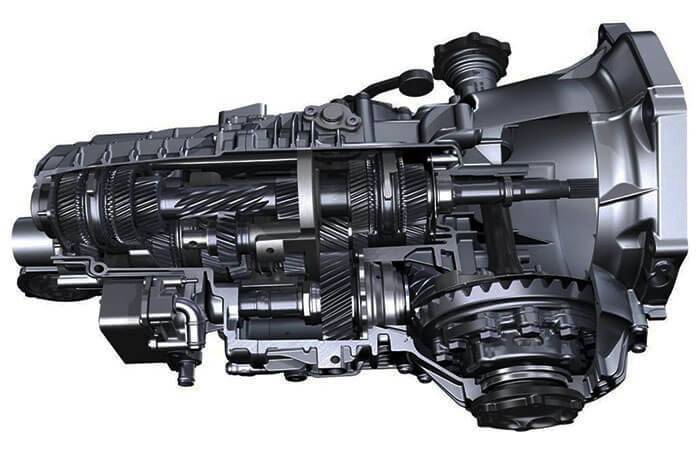

Классическая АКПП — принцип действия
Автоматический блок передач даёт двигателю возможность функционировать в наиболее эффективном охвате мощности. Он не напрягает мотор и не рвёт ходовую часть. Компьютер сам решает о включении нужной передачи. А иногда об остановке автомобиля, например, при перегреве. При пользовании автоматом не нужно владеть определёнными навыками, как для механического управления. Но расход топлива здесь выше по сравнению с МКПП.
Плюсы коробки передач на автомате (АКПП)
- Комфорт при вождении.
- Высокий уровень крепости.
- Двигатель защищён от перегрузок благодаря гидротрансформатору.
- Не боится пробуксовок, может возить прицепы.
- Ремонт можно осуществить во многих автомастерских.
Минусы коробки передач на автомате (АКПП)
- Повышенная расходность топлива.
- Медлительный разгон.
- Задержки в образовании новых передач.
- Высокая стоимость сервиса.
Что ломается в АКПП
Стандартно поломки случаются, если вовремя не выполнять сервис АКПП. Если не осуществить смену масла в срок (ориентировочно через 60 000 км), переключение скоростей будет неэффективным, машина будет дёргается при переключении, и возникнут другие проблемы. Эксперты приобретая б/у автомобиль обычно принюхиваются к маслу в коробке. Авто нельзя приобретать, если из блока исходит горелый запах – это может говорить о том, что пригорели фрикционы, и такое авто может быть проблемным.
Ресурс автомата
Данный вид коробки обладает хорошим ресурсом, и можно смело считать, что автомат отходит без проблем 400 000 км. Вместе с маслом желательно производить смену масляного фильтра. В целом, автоматическая коробка обладает прочным ресурсом стойкости. Поэтому многие автовладельцы из автоматических вариантов предпочитают именно автомат.
Видео длится 7:00 минут
Что такое коробка CVT?
Итак, коробка передач CVT — что это такое?
CVT – это вид трансмиссии, которая переключает передачи плавно, без участия водителя. Ее еще называют следующим поколением коробки автомат. Она меняет передаточное число незаметно и беспрерывно. В последнее время автопроизводители все больше работают над совершенством и разработкой новых вариантов вариатора.
Принцип работы
Большинство вариаторов оснащаются клиноременными передачами. Шкивы оснащаются раздвижными валами, которые и меняют передаточное число способом раздвижения и сдвижения частей вала.
Вариативная КПП состоит всего с трех элементов:
- ремень, который может быть резиновый, металлический или полевидный (специально сделан и разработан, в основе которого лежит твердый метал, прочная резиновая обмотка и пропитан специальным веществом, которое имеет свойство охлаждать ремень);
- ведомый шкив. Вращается за счет ведущего шкива и передает вращение на карданную передачу;
- ведущий шкив. Он связан в коленвалом и вращает ведомый шкив.
Типы вариаторов
- гидромеханическая. Составляющей этой КПП является гидромуфта и механическая часть коробки;
- электрическая. Состоит из электромоторов, которые установлены на каждое колесо;
- вариативная. Состоит из механической КПП, по принципу передачи передаточного числа с помощью регулируемых валов и ремня.

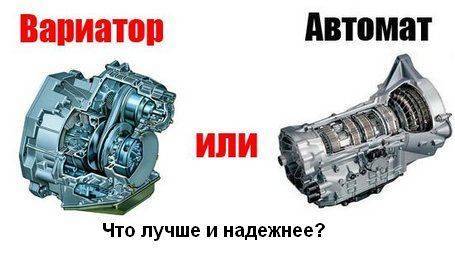

Чем отличается вариатор от автоматической коробки передач?
Основным отличием является конструктивный план и особенности сборки. У автомата стоит гидротрансформатор, который идет как сцепление и блок шестеренок, который переключает передачи. У вариатора же стоят два раздвижных шкива, которые приводятся ремнем. В бесступенчатой коробке нет передач, которые нужно переключать, и отсутствует сцепление.
Автоматическая коробка изменяет частоту вращения коленвала, вариатор этого не делает, весь процесс происходит на одном количестве оборотов двигателя. Таким образом в техническом плане отличаются эти КПП.
В плане ощущений при переключении автомата слышится щелчок или толчок при смене передачи, на вариаторе же это отсутствует, поскольку переключения скоростей нет. Также отсутствует звук набирания оборотов ДВС, как и при езде на коробке автомат.
Еще одним отличием является то, что на АКПП есть определенное количество передач, а на вариаторе оно отсутствует. По большому счету вариатор имеет бесконечное число ступеней.
Основными достоинствами являются:
- высокая динамика движения;
- экономия горючего;
- плавный разгон;
- отсутствие толчков при переключении передачи;
- отсутствие шума коробки и ДВС;
- не требует переключать передачи;
- надежность и простота конструкции;
- легкий ремонт и обслуживание;
- небольшой вес;
- стоимость ниже обычной АКПП;
- увеличенный срок эксплуатации.
Недостатки CVT:
- низкий темп набора скорости;
- нужно лить только масла, которые охлаждают, поскольку высокая сила трения;
- требуется бережное отношение к ремню или цепи;
- обслуживание вариатора дороже, нежели других КПП;
- каждые 130-140 тыс. км нужно менять ремень;
- малое количество времени бесперебойной работы.
Взглянув на все плюсы и минусы можно сказать, что вариатор имеет много положительных моментов, но и не меньше отрицательных. При бережной эксплуатации и своевременном ТО, CVT прослужит долго и надежно. По мнению многих экспертов эта КПП идеально подходит для девушек и людей с ограниченными физическими возможностями.
Предложения производителей в вариативных коробках
На данном этапе несколько производителей работают над совершенствованием бесступенчатой коробки. Основной проблемой остается ремень и цепь, которые имеют повышенный износ.
Компания Toyota разработала новый вид цепи, который состоит из легкого и прочного метала, а сверху покрыт резиной высокого качества. Весь этот элемент покрывают специальным полимером, который служит для снижения нагревания. Этот ремень для коробок CVT сейчас только на стадии тестирования, но производитель обещает в случаи успешных испытаний запустить его в массовое производство, что значительно повлияет на время проведения ТО и износ деталей.
Также Форд запустил новый вид ремня для CVT на основе секретного полимера. Срок службы данной детали по техническим данным составляет 200 000 км, что на 50 тыс. км больше, нежили существующие.
На каких автомобилях установлена трансмиссия CVT X-Tronic
Семейство CVT X-Tronic имеет несколько исполнений для разных по мощности двигателей, различных автопроизводителей.
Renault комплектует вариатором JF 015E X Tronic CVT модель кроссовера Kaptur 4wd. CVT X-Tronic устанавливают на седан Fluence, Megan, Koleos, Scenic.
Nissan широко применяет на своих автомобилях CVT X-Tronic, в том числе с адаптивным алгоритмом управления на моделях:
Концерн Mitsubishi оснащает коробкой X-Tronic свои популярнейшие модели кроссоверов Outlender и ASX.
Можно заметить, что диапазон автомобильных моделей с трансмиссией SVT X-tronic весьма широк, от легкого переднеприводного компактвэна Note, до тяжелого кроссовера, практически внедорожника Murano. Разумеется, на машины с мощными двигателями ставится версия X-tronic, рассчитанная на большой крутящий момент, до 380 Нм.
Устройство и принцип работы вариатора
Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.
Основные компоненты
В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.
Также основными компонентами CVT являются:
- гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
- гидроблок (подает масло к вращающимся шкивам);
- фильтры для защиты от выработки металла и отложений;
- радиаторы (отводят тепло от коробки);
- планетарный механизм, обеспечивающий реверсное движение авто.
Клиноременный вариатор
Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.
Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.
Устройство ремня
Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.
Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

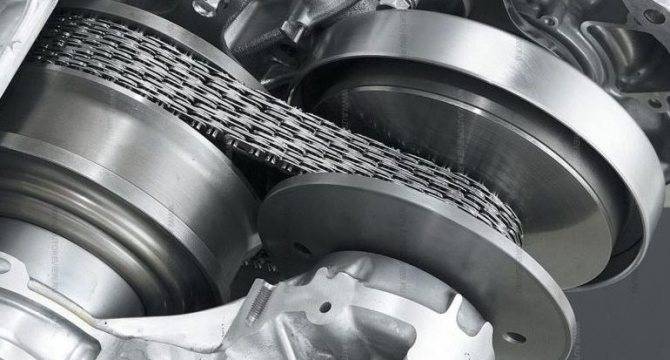

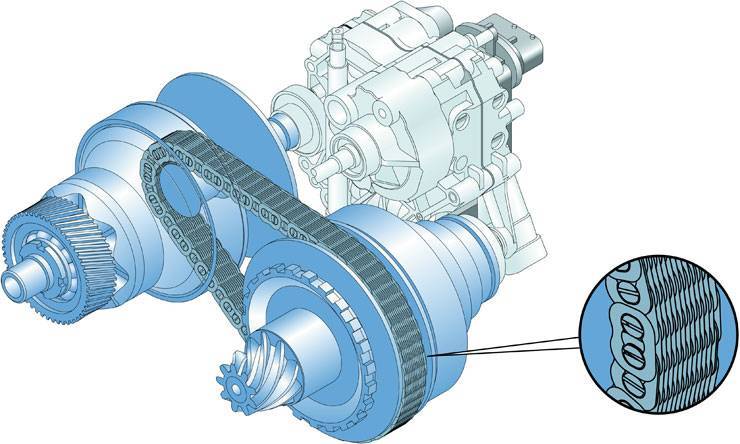

Клиноцепной вариатор
Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.
Принцип его работы точно такой же, как у трансмиссии с ременной передачей.
Устройство цепи
Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.
Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.
Тороидальный вариатор
Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).
Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.
Типы вариаторов и главные отличия от автомата
Существует три типа коробок CVT. Каждый из них по-своему ведет себя в автомобиле, и владелец сам выбирает более подходящий для себя вариант.
- Гидромеханический.
- Вариативный.
- Электрический.
В первом случае идет непосредственная связь коробки с гидромуфтой. Вариативная работает на ремне и валах, а электрическая берет энергию из моторов, которые имеются на каждом колесе.
В целом, принцип работы вариатора не сильно отличается от автомата. Главное отличие – это разная схема конструкции и сборки. Педали сцепления нет и в том и другом случае, переключение скоростей происходит непосредственно в коробке.
Вывод
Идеальных механизмов нет, в каждой конструкции найдутся изъяны. Прежде чем принять окончательное решение в вопросе, что надежнее вариатор или автомат, необходимо взвесить плюсы и минусы каждого из них.
Положительные и отрицательные стороны вариатора и АКПП:
ПЛЮСЫ | |
АКПП | ВАРИАТОР |
Легкость управления автомобилем, коробка передач все решает за водителя. | Динамика разгона выше, чем у автоматической коробки передач. |
Надёжность конструкции, ресурс коробки передач 300000км пробега и больше. | Экономный расход топлива в сравнении с автоматической коробкой передач. |
Легкость обслуживания и ремонта коробки передач. | Плавность и динамичность хода коробки, связаны с отсутствием передач. |
Требования к маслу в коробке передач ниже, жидкость дешевле, чем у вариатора. | КПД на 5-10% выше по сравнению с автоматической коробкой передач. |
Электроника составляет 20-30% от механизма коробки передач. | Легкое управление коробкой передач и автомобилем. |
МИНУСЫ | |
АКПП | ВАРИАТОР |
Низкая динамика коробки по сравнению с вариатором. | Сложный ремонт коробки, доступен только сертифицированным станциям. |
КПД коробки низкий, связано с потерей энергии на работу гидротрансформатора. | Замена ремня в коробке по достижению пробега в 100-120 тысяч километров. |
Толчки при переключении передач. | Сложная электроника коробки передач. |
Большое количество трансмиссионного масла в коробке, 8-10л, против 5-8л у вариатора. | Дорогое и специфическое масло в коробке, сложный поиск материала при замене. |
Большой расход топлива коробкой. | Дорогое обслуживание коробки. |
Технически вариатор опережает автомат по таким показателям: разгонная динамика, расход топлива, плавность хода. Однако если говорить о надёжности, и ремонтопригодности, положительные моменты будут сведены к нулю.
Надежность, простота, доступная стоимость механизма дают автомату преимущество перед вариатором, несмотря на присущие минусы.
Заключение
Разобраться с тем, как устроен и как работает вариатор крайне просто. Можно всего лишь один раз проехаться за рулем транспортного средства с бесступенчатой трансмиссией, чтобы на себе ощутить её достоинства. Отметим, что последние несколько лет активно идут работы над совершенством конструкции CVT.
Инженеры концерна Nissan совместно с коллегами из Jatco разработали собственный агрегат, которым сегодня комплектуют многие японские марки авто. Его рабочий диапазон увеличен на 20% в сравнении с обычным клиноременным вариатором. Автомобиль с КПП Jatco еще быстрее набирает скорость и тормозит. Внедренная технологичная система ASC постоянно подбирает лучшее передаточное число, максимально разгружая двигатель и продлевая срок службы трансмиссии. Стремление ведущих автокомпаний развивать и совершенствовать вариаторную коробку лишний раз подчеркивает, что автомобильное будущее за бесступенчатой трансмиссией.
Итог
Какой можно сделать вывод? Вариаторы плотно вошли в нашу жизнь, некоторые японские производители автомобилей отказались от использования классических автоматических коробок переключения передач и полностью перешли на бесступенчатые трансмиссии CVT. Прогресс не стоит на месте и ежегодно ведутся работы по усовершенствованию, в результате чего, мы можем наблюдать более быстрый разгон, чем авто с АКПП, меньший расход топлива и более плавный ход. В пример можно привести автомобиль Tesla – автомобиль будущего на котором установлен электродвигатель и вариатор. Автомобильные эксперты предполагают, что через несколько лет эра классических автоматов с гидротрансформатором, канет в лету и останется два вектора развития – бесступенчатые и роботизированные трансмиссии.
