Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

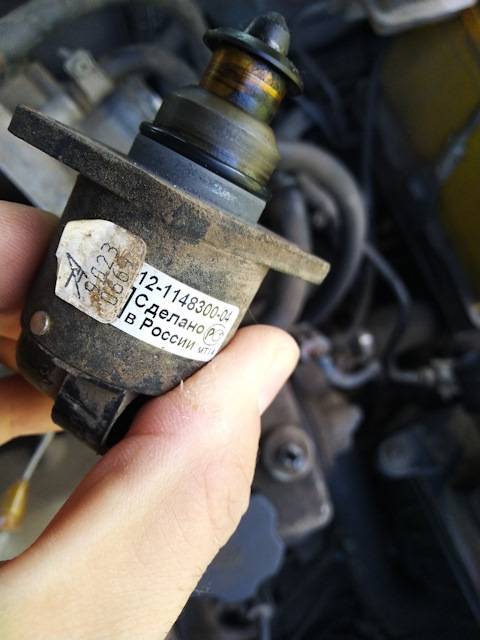

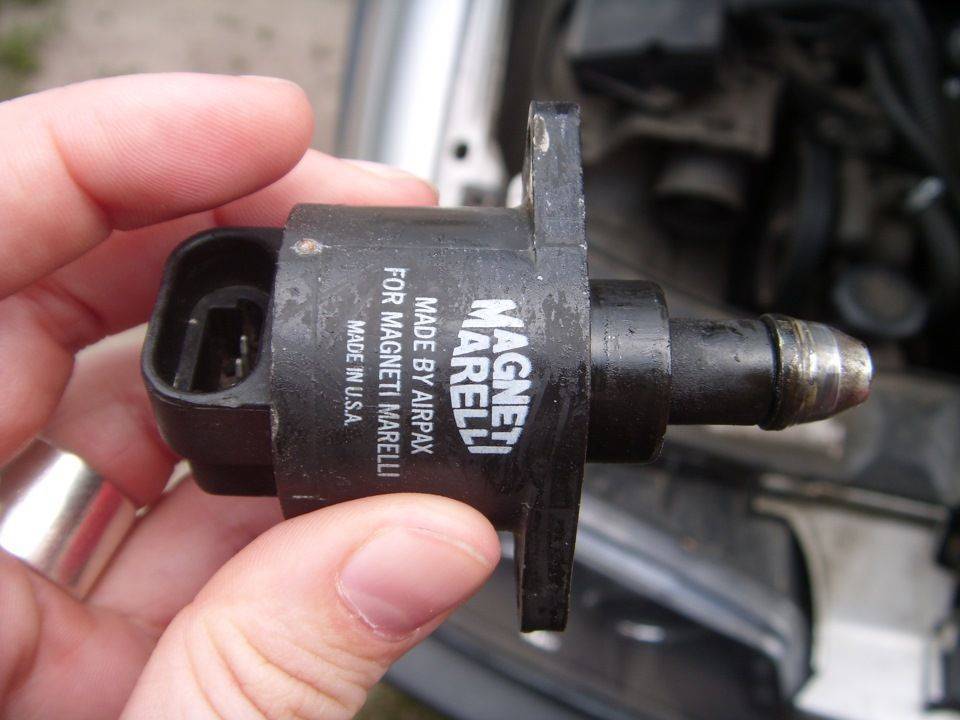

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

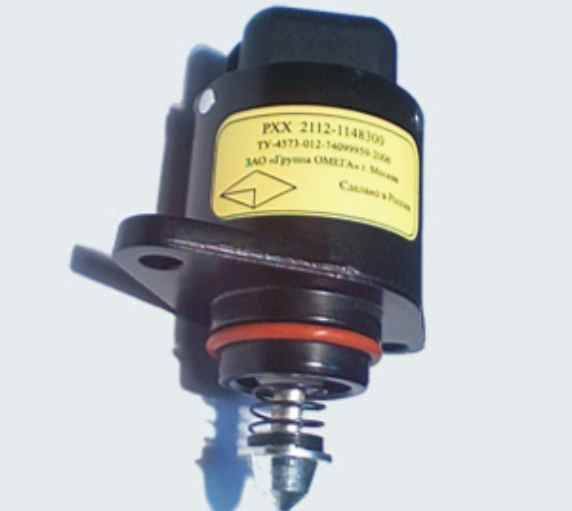

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Замена и калибровка регулятора

Замена выполняется так:

• Проверить на новой детали расстояние от посадочного места до иглы. Оно в норме составляет 23 мм;
• Убрать минус с АКБ;
• Удалить старый регулятор и заменить его новым;
• Подключить аккумулятор;
• Вставить ключ в замок зажигания и повернуть на один оборот. Заводить автомобиль не нужно. Примерно за 5 секунд датчик должен откалиброваться;
• Выключить зажигание;
• Запустить силовой агрегат и протестировать функциональность ДХХ. Для этого нужно проследить за оборотами на ХХ. Если они нормальные и все прежние неполадки исчезли, значит, работа выполнена правильно. Если процедура не помогла, желательно обратиться на СТО для профессиональной проверки и восстановления машины.

Ездить со сломанным датчиком можно. Это не запрещено ПДД. Но эксплуатация машины с такой проблемой не очень комфортна. Поэтому рекомендуется устранить её в разумные сроки.

Назначение и принцип работы

С конструктивной точки зрения датчик является устройством, представленным несколькими основными функциональными элементами:

• клапаном;
• корпусом;
• обмоткой статора;
• ходовым винтом;
• штекерным выводом статорной обмотки;
• шариковым подшипником;
• корпусом статорной обмотки;
• ротором;
• пружиной.

Основным назначением датчика является обеспечение подачи определённого количества воздуха, который необходим для стабильности функционирования двигателя. Воздух подаётся на холостых оборотах, вне дроссельной заслонки. Иными словами, работа силового агрегата в условия холостого хода осуществляется при закрытой дроссельной заслонке, а за поступление воздуха отвечает специальный дополнительный канал. Обороты холостого хода регулируются посредством изменения сечения канала, перекрытого иглой РХХ.

При работе автомобильного мотора на холостых оборотах, внутрь поступает некоторый объём воздуха, обеспечивающего ровное функционирование. Датчиком положения коленчатого вала учитывается оборотистость агрегата, а сами данные передаются на блок управления. Именно с блока на датчик поступает команда на уменьшение или напротив, увеличение воздухоподачи.

При прогретом до рабочего температурного режима двигателе, контроллером автоматически поддерживаются обороты холостого хода. При отсутствии необходимой температуры именно контроллер посредством датчика увеличивает обороты и обеспечивает достаточный прогрев силового агрегата. Благодаря такой конструктивной особенности можно начинать движение транспортного средства даже без предварительного прогрева.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
4. Отверткой для разработки прокручиваем колесико.
5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

1. Откручиваем два винта. Достаем сломанный узел.
2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

• отвертка крестовая;
• отвертка плоская.

1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
2. Ослабив хомут, снимаем шланг на впускной трубе.
3. Демонтируем дефектный прибор, открутив два болта.
4. Производим замену прибора.
5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
3. Не исключено, что новая запчасть оказалась бракованной.
4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Замена регулятора

Вначале нужно приготовить все необходимое:

• Для замены подойдет датчик с маркировкой «Омега» 2112-114830 или «КЗТА» 2112-1148300-04.
• В процессе нам нужна отвертка и накидной ключ на 13 мм.
• Стоит подготовить несколько тряпок, а также баллончик WD-40 и очиститель для карбюратора.

Снятие несиправного устройства

1. Поставить авто на ровную поверхность, установив ручной тормоз;
2. Поднять и закрепить крышку капота;
3. Отключить питание. Этот момент не дежурный – он обязательный!
4. Снять защитный кожух мотора;
5. Ослабить хомут, и снять резиновую трубку, идущую от воздушного фильтра;
6. Снять крепление патрубков ВФ и гофру;
7. Отвинтить крепежные болты и вытащить трос, идущий от дроссельной заслонки к педали газа.

Установка нового

1. Все пространство около дроссельного узла промыть и вычистить;
2. Новый регулятор установить на место в положение, аналогично положению старого устройства;
3. В комплекте с датчиком идет резиновая прокладка, ее нужно смазать моторным маслом;
4. Завинтить крепежные винты, убедившись в надежном креплении устройства;
5. Установить ДУ обратно, плотно закрутив;
6. Подсоединить клеммы к разъемам клапана;
7. Закрепить трос, идущий к дроссельной заслонке, подсоединить патрубок ВФ, затянуть хомуты;
8. Установить защитный кожух мотора.

После установки датчик нужно откалибровать – подключить питание и включить мотор на 10 секунд. Теперь новый РХХ ВАЗ 2114 готов к эксплуатации. Наша работа успешно завершена.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Замена рхх на ваз 2114

Замена рхх предполагает предварительную подготовку, исключающую возможные неожиданности.

Для замены рхх необходимо:

• выполнить подготовительный осмотр,
• определить суть проблемы,
• изучить возможные методы ремонта,
• запастись требующимися запасными частями, инструментами, расходными материалами.

Необходимые инструменты

Для работы потребуется:

• исправный регулятор;
• крестообразная отвертка;
• головка М13, вороток с трещоткой;
• баллончик ВД-40;
• ветошь;
• жидкость для промывки карбюраторов;
• многофункциональный измерительный прибор;
• источник воздушного потока (компрессор, промышленный фен, специальный баллончик).

Порядок ремонта датчик холостого хода

Обычно ремонтные работы выполняют несколькими способами. Причинами отличий может быть комплектация автомобиля, уровень подготовки, стиль, привычки мастера, непредвиденные, попутно возникающие, поломки.

Смена датчика может быть произведена двумя способами:

• с отсоединением элементов подготовки, подачи воздуха,
• без детальной разборки.

Ниже будет рассмотрен второй вариант, включающий минимальное количество технологических операций. Если не получится обеспечить удобный доступ к месту демонтажа, появится дополнительная необходимость обслужить, заменить, почистить другие смежные детали, стоит воспользоваться первым методом.

Пошаговая инструкция по замене датчика холостого хода на ваз 2114

Поднять, зафиксировать капот.
Отключить питание автомобиля – ослабить, снять минусовую клемму аккумуляторной батареи.
Демонтировать кожух двигателя.
Произвести внешний осмотр крепежных метизов, при необходимости, почистить, обработать проникающим препаратом, подождать разрушения ржавчины.
Открутить гайки, крепящие дроссельный узел.
Снять ДУ со шпилек, отвести осторожно немного в сторону, освобождая доступ.
Отключить разъем от колодки РХХ.
Отверткой выкрутить винты, вытащить регулятор холостого хода. Встречаются случаи жесткой фиксации крепежных винтов (крестообразные пазы закрашены, засверлены)

Такой вариант вызовет необходимость демонтажа всего узла, последующее продолжение разборки на столе, верстаке.
Осмотреть датчик. Проверить тестером обмотки – убедиться в наличии неисправности. Смена исправного прибора новым успеха не принесет. Придется искать другого виновника нестабильного поведения автомобиля.
Провода первой обмотки выходят на контакты A, B разъемной колодки, второй – C, D. Нормальное сопротивление A-B (C-D) составляет 53 Ом. Электрического сообщения между двумя контурами (A-C) быть не должно – прибор покажет бесконечность.
Исправность устройства вызовет подозрения о целостности проводки. При включенном зажигании измерить подаваемое напряжение на кабельном разъеме, подходящем к РХХ. Значение должно быть минимум 12В. Отсутствие – признак обрыва провода, проблемы с блоком управления. Занижение – необходимость зарядить аккумуляторную батарею.
Очистить, промыть карбюраторной жидкостью, вытереть седло установки узла. Просушить потоком воздуха — влага не должна попадать внутрь регулятор.
Поверхность конуса должна быть ровной, гладкой, исключаются бугорки, наплывы, грязь. В противном случае плотного перекрывания калибровочного отверстия в корпусе не произойдет, топливная смесь получит избыток воздуха.

Вручную пытаться задвинуть иглу категорически запрещено. Подобные действия вызовут неисправность механизма. Логично воспользоваться специальным стендом на станции технического обслуживания. Любители радиотехники, электроники смогут самостоятельно собрать электронное устройство, подающее шаговые импульсы управления на обмотки датчика, выдвигая, задвигая иглу. Предварительно следует испытать собранный прибор на старом датчике.

1. Смазать моторным маслом (например, используя моторный щуп) уплотнительное кольцо на корпусе прибора.
2. Вставить исправный датчик на посадочное место.
3. Собрать в обратной последовательности, смазав резьбовые соединения.
4. Установить клемму аккумулятора обратно, зажать.
5. Включить питание автомобиля ключом зажигания. Подождать 5 секунд. Бортовая электронная система управления откалибрует вылет иглы.
6. Запустить двигатель, дать поработать без нажатия на педаль газа. Понаблюдать за стрелкой прибора на панели. По мере прогрева мотора обороты плавно, без рывков меняются.
7. Отрицательный результат свидетельствует о наличии дугой неисправности.
8. Физическая работоспособность узлов, механизмов приводит к необходимости компьютерной диагностики, настройки, программирования режимов работы двигателя.

Проверка датчика

Для проверки исправности РХХ необходим тестер. Проделайте следующие шаги:

1. Отключите колодку проводов от разъема датчика. Колодка состоит из четырёх контактов ABCD. Последовательность этих контактов указана на самой колодке.

2. Проверьте наличие напряжения, поступающего на датчик. Для этого включите зажигание и минусовую клемму вольтметра подключите на корпус двигателя. Плюсовую клемму подключите на контакт A, а потом на контакт D. В обоих случаях измерительный прибор должен показать напряжение около 12 вольт. Если этого не случилось, то имеет место обрыв цепи питания датчика.
3. Если питание приходит, то необходимо прозвонить обмотки регулятора. Для этого демонтируйте датчик с его места.

4. Переводим тестер в режим омметра. Клеммы измерительного прибора подключаем на контакты A-B датчика. При этом показания тестера должны быть в районе 53 Ом. То же самое проделываем на контакты C-D, где значения также должны составлять 53 Ом. Если это не так, то имеет место обрыв обмоток шагового двигателя.

5. Проверяем замыкание между обмотками. Для этого подключаем омметр на контакты A-C и B-D. При этом сопротивление должно быть бесконечным. Если это не так, то в датчике короткое замыкание двух обмоток.

Видео по теме:

Watch this video on YouTube
