Выбор схемы подключения
Существуют различные варианты схем подключения ДХО. При их выборе надо учитывать собственную квалификацию, соответствие алгоритма работы правилам и ГОСТам, а еще удобство доступа к точкам подключения.
Самый простой вариант
Самая простая схема подключения ДХО выглядит следующим образом.
Простая схема подключения DRL.
Этот вариант потребует установки дополнительного выключателя, управляющего фонарями DRL. При включении зажигания потребуется вручную включить фонари, а при отключении – так же вручную выключить. Это очень неудобно, можно забыть включить ДХО, а еще хуже – забыть выключить. Это приведет к разряду аккумуляторной батареи. К тому же установка дополнительного выключателя может привести к порче интерьера машины. Поэтому лучше 12 вольт брать не с аккумулятора, а через замок зажигания, с вывода +.
Оптимальный вариант – если в замке зажигания авто есть положение ACC для запитки аксессуаров. К этой клемме подсоединен провод достаточного сечения, и напряжение 12 вольт присутствует при включении зажигания (кроме времени работы стартера). В этом случае выключатель можно не применять.
Подключение через клемму ACC.
Минусом этой схемы является то, что DRL будут гореть при включенных остальных светосигнальных приборах. Можно ввести дополнительный выключатель для ручного погашения ДХО, но этим схема в плане недостатков сводится к предыдущей.
Видео-мастер класс для подключения ДХО на Форд Фокус.
Где купить?
Согласно отзывам, заказать гибкие ДХО для Лада Икс Рей удобнее всего через интернет. Если для вас сроки не принципиальны, то лучше сделать покупку на Алиэкспресс, так как на этой площадке изделия дешевле. Цена варьируется в пределах 400-600 рублей. Единственный минус – длительная доставка, которая обычно колеблется в пределах от 2-х до 4-х недель.
Цена зависит от длины самой ленты. Для отечественного хэтчбека покупать изделия по 60 см в длину смысла нет – достаточно будет 2-х лент по 45 см и 2-х по 35 см.
На российских сайтах стоимость продукции выше:
https://www.lights-market.ru/602-gibkie_hodovye_ogni_s_povorotnikom_30sm.html – 2 ш. по 30 см – 1180 рублей;
https://www.lights-market.ru/603-gibkie_hodovye_ogni_s_povorotnikom_45sm.html – 2 ш. по 45 см – 1480 рублей;
Полезное видео
С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:
Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.
Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.
При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.
Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.
Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.
Теперь несколько слов о вариантах подключения.
Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).
Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.
Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.
Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.
Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.
Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.
Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.
ПДД и дневные ходовые огни
В России на законодательном уровне обязательное использование ДХО было утверждено в ноябре 2010 года. В связи с этим ПДД дополнены поправками, по которым весь движущийся транспорт должен иметь включённые ДХО, или фары ближнего света, или противотуманные фары.
Выбор источника света, выполняющего функцию ходовых огней, во многом определяется конструктивными особенностями автомобиля и его годом выпуска. Современные модели автомобилей оснащены штатными уведомляющими приборами на основе светодиодных модулей. Использование таких ДХО значительно экономит расход топлива и энергию аккумулятора при езде в городской местности.
По этой причине многие владельцы машин самостоятельно устанавливают готовые модульные ДХО или изготавливают их своими руками, избавляясь от недостатков ближнего света и противотуманок. Включение ближних огней приводит в действие подсветку приборной панели и габаритов, в результате чего возрастает нагрузка на аккумулятор и сокращается срок службы ламп. В свою очередь, противотуманные фары слепят водителей встречного транспорта, что является их главным минусом. По этой причине во многих странах их запрещено включать в условиях нормальной видимости.
Пункт 12.5 КоАП РФ содержит информацию о неисправностях и условиях, при которых запрещается эксплуатация ТС. В частности запрещено устанавливать световые приборы, режим работы которых не отвечает основным требованиям Положения, что влечет лишение прав сроком от 6 до 12 месяцев.
Особую бдительность следует проявить водителям общественного транспорта, а также при перевозке детей, опасных и негабаритных грузов. В соответствии со ст. 12.20 кодекса КоАП на территории РФ за езду в светлое время суток с выключенными ДХО предусмотрено предупреждение или штраф 500 рублей.
Схема подключения
Как я указывал выше, метод включения ДХО не регламентируется ПДД
Важно, чтобы они горели в нужное время в нужном месте и выключались при определенных условиях. Можно даже подключить их к аккумулятору Рено Логан безо всяких реле через предохранитель и обычный тумблер, выдерживающий ток ламп
Но такой вариант имеет массу недостатков:
с мощным десятиамперным тумблером на панели Рено Логан будет больше походить на продукцию местного тракторного завода
Слабенький же «родной» просто сгорит;
прежде чем тронуться, необходимо не забыть включить ходовые огни;
после включения дальнего/ближнего света нужно не забыть их отключить;
покидая автомобиль, важно не забыть выключить ходовые огни. В противном случае к утру АКБ будет полностью разряжена и, весьма вероятно, испорчена, поскольку глубокий разряд свинцовых батарей недопустим.
Как подключить ДХО правильно? Для управления фонарями дневных ходовых огней совсем необязательно использовать тумблер или любой другой выключатель – все операции по включению/выключению ДХО В Рено Логан можно возложить на автоматику.
Для этого докупаем специальный электронный блок (реле) DRL ST, который обойдется в среднем в 400 рублей.
Электронный блок автоматического управления дневными ходовыми огнями для Рено Логан 1
Назначение выводов этого блока следующее:
Вход (3 провода) | Выход (2 провода) | ||
Цвет | Назначение | Цвет | Назначение |
| красный | плюс питания | красный | плюс питания фонарей |
| черный | минус питания (кузов) | черный | минус питания фонарей (кузов) |
| желтый | управление |
Теперь собираем схему. Соединяем фонари ДХО параллельно и подключаем к выходу блока (см. таблицу выше). Черный провод закрепляем под любой винт на кузове автомобиля (краска под винтом должна быть счищена).
Подключения минуса питания в Рено Логан 1
Провод управления подключаем к плюсовому проводу питания любого из габаритов. Питание блока берем с провода питания катушки зажигания (как вариант, с провода питания бензонасоса). Для этого очень удобно использовать специальную клипсу для безразрывного подключения – я отметил ее стрелкой.
Безразрывное подключение к проводу питания катушки зажигания Рено Логан 1
Реле, как видно из фото, комплектуется собственным предохранителем (проходной на красном проводе питания), а потому дополнительно в плане защиты от КЗ ничего делать не нужно.
Устанавливаем реле в любом удобном месте подкапотного пространства Рено Логана. Теперь ходовые огни будут загораться при включении зажигания (при подключении к питанию бензонасоса – после пуска двигателя) и выключаться при его отключении. Дополнительно ДХО погаснут, если будут включены габаритные огни либо ближний или дальний свет.
Как выключить дневные ходовые огни принудительно, к примеру, при стоянке с запущенным двигателем? Для этого достаточно докупить и врезать в провод питания блока выключатель, который можно удобно разместить на месте, зарезервированном для кнопки управления кондиционером. Если блок DRL ST достать не удалось, можно обойтись обычным пятиконтактным электромагнитным реле, к примеру, от автомобиля ВАЗ.
Автомобильное пятиконтактное реле
Схема подключения такого реле к бортовой сети Рено Логан будет выглядеть следующим образом:
Схема автоматического управления ДХО на Рено Логан при помощи обычного реле
Как это работает? При повороте ключа напряжение поступает на катушку зажигания и на нормально замкнутые контакты реле. Ходовые огни горят. Если включить габариты, напряжение с них поступит на обмотку реле, и оно сработает – ходовые фары погаснут. При выключении зажигания напряжение питания исчезает, и фонари тоже гаснут.
Правовые нормы по установке ДХО
Немаловажно знать и учитывать требования по выбору и монтажу светодиодных фонарей:
- количество светодиодных блоков должно быть не более 2 шт.;
- запрещена установка ДХО на прицепы;
- включение ходовых огней должно происходить автоматически;
- блок освещения должен быть круглой или прямоугольной формы;
- в зависимости от места размещения ДХО размер может различаться: на воздухозаборнике устанавливают приборы меньшего размера, на бампер большего;
- светодиодные блоки должны иметь яркость 150–330 люмен, при этом количество элементов и их размер выбирается самостоятельно.
В процессе монтажа важно учесть:
- вместо ходовых огней можно пользоваться фарами дальнего света или противотуманками;
- особых требований к схеме подключения нет;
- располагаться дневные огни должны на расстоянии не более 40 см от края кузова автомобиля;
- между ДХО расстояние должно составлять не менее 60 см, а при ширине автомобиля менее 130 см его можно уменьшить до 40 см;
- при установке ходовые огни направляют вперёд, при этом угол по горизонтали должен быть равен 20 ˚, по вертикали 10 ˚;
- запрещается эксплуатация ходовых огней со стробоскопическим эффектом;
- светодиоды должны загораться при запуске двигателя и гаснуть после включения головной оптики.
Стоит отметить, что самостоятельная установка ДХО разрешена и законна в соответствии с постановлением РФ№720, действие которого датируется сентябрем 2009 г
В этом случае важно не попасть под ограничения по ГОСТу, который требует сертификацию соответствия любых изменений в конструкции транспортного средства
Монтаж ДХО на автомобиль должен осуществляться с учетом действующих правил
Светодиоды в дневных ходовых огнях
Светодиодные лампы имеют высокую популярность среди автолюбителей ввиду своей небольшой мощности и низкого энергопотребления. К тому же оптимальный ресурс работы светодиода может достигать пятидесяти тысяч часов при соблюдении надлежащих условий. Однако в автомобилях, особенно это касается автотранспорта отечественного производства, срок службы диода может значительно сократиться и всего через месяц он уже может начать мерцать, а затем и вовсе перегореть.
Оптимальным напряжением для долгой службы лампы при максимально возможной яркости считается 12 В. Однако напряжение бортовой сети автомобильного средства изначально превышает 12 В, составляя примерно 12,6 В, а при заведённом двигателе может достигать всех 14,5 В. С учётом скачков при переключении мощных лам дальнего и ближнего света, а также высокой мощности импульсов по напряжению и магнитных наводок при запуске двигателя стартером бортовая автомобильная сеть предлагает не самые хорошие условия для питания светодиодных ламп.
Светодиодные лампы обладают высокой чувствительностью к любым скачкам напряжения и при отсутствии ограничивающих элементов (в дешёвых вариантах они отсутствуют, если не считать уменьшающих ток резисторов) очень быстро выходят из строя вследствие постоянного перенапряжения.
Блок управления ДХО
Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.
К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.
Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:
- имеется встроенная стабилизация напряжения;
- полное соответствие ГОСТу;
- максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
- простейшая схема подключения.
Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

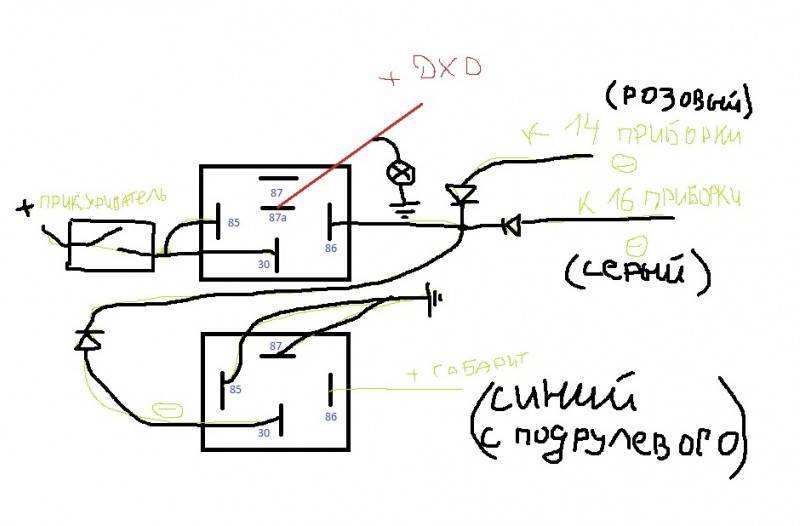

заморочился подключением ДХО.для себя решил, что буду делать строго по госту.т.е.1. включаются когда заводится двигатель.2. тухнут при включении габаритов.3. тухнут при включенном стояночном тормозе(ручник)4. выключаются отдельной кнопкой.напомню, что управляющие сигналы у нас на приборке “-“, а “общий” там “+”, а вот на подрулевом переключателе управление габаритом идет “по плюсу”, поэтому и нужна еще одна 4-х контактная релюшка.прерыл инет — нет схемы… хотя есть, но не работает по госту…делаем сами…и … вот.)
если кому нужны фотки установки — выложу
Цена вопроса: 650 ₽ Пробег: 90758 км
Четырёхконтактное реле в схеме подключения дневных ходовых огней
Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.
Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:
- Плюс LED DRL на плюсы обоих светодиодных модулей.
- Выход на корпус к плюсам габариток.
- Второй выход на любой выход геркона.
- Второй выход геркона к плюсу зажигания.
После того, как было произведено соединение всех проводов, нужно провести ряд небольших настроек. Обязательно делать это при включенном двигателе автомобиля. После того, как автомобиль будет заведён, нужно подвигать геркон рядом с генератором и определить его оптимальное положение – такое, чтобы он вовремя срабатывал, а дневные ходовые огни стабильно излучали свет. После того, как нужное положение было найдено, нужно повесить геркон в термотрубку, а саму термотрубку зафиксировать в найденном до этого положение.
Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.
Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.
Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.
Отличие от габаритных огней
Главным отличием габаритных огней от ходовых является их размещение. Место установки определяется размерами автомобиля. Устройство работает автоматически вместе с включенными фарами. Как правило, используются светодиодные или галогенные лампы.
Осветительные приборы бывают передними и задними. Первые светят белым цветом и обязательно включаются в темное время или при плохой видимости. Вторые освещают местность красным светом и включаются во время передвижения и при остановке на обочине.
Ходовые огни на авто устанавливаются симметрично, максимально на высоту 1,5 м от поверхности земли. Они не должны выходить за габариты машины и направление света должно быть точно настроено. В комплексе с габаритными огнями приборы обеспечивают отличную видимость при любой погоде и даже ночью.
Подключение дхо, выполненных отдельными приборами
Для подключения дневных ходовых огней к бортовой сети нам понадобится пятиконтактное (обмотка и одна группа на переключение) реле с напряжением срабатывания 12 В. Подойдет, к примеру, реле дальнего или ближнего света от любого 12-вольтового автомобиля. Дополнительно покупаем колодку к нему.
Реле и колодка для подключения ДХО
Подключать будем по следующей схеме:
Монтажная схема подключения дневных ходовых огней в Форд Фокус 2
При включении зажигания на выводе 30 реле появляется напряжение. Через нормально замкнутые контакты оно проходит на контакт 88 – ДХО загораются. Как только мы включим габаритные огни или головной свет (он включается с габаритами), на обмотку реле (вывод 86) поступит напряжение, и оно сработает, поскольку второй конец обмотки (контакт 85) постоянно подключен к «массе». Контакты 30 и 88 разомкнутся – ДХО погаснут.
В цепь « при включении зажигания» (контакт реле 30) очень желательно установить предохранитель на случай замыкания в цепи ДХО. Для этого достаточно купить держатель, который просто врезается в провод.
Этот держатель предохранителя можно врезать прямо в провод
Подключаться будем к блоку наружного освещения. Для этого сначала снимаем панель под ним. Отворачиваем саморез, на фото ниже указанный стрелкой.
Этот саморез держит декоративную накладку под блоком управления
Тянем панель на себя в местах, где находятся защелки, они указаны стрелками.
Снятие декоративной накладки
Теперь просовываем руку в щель слева от блока (указан стрелкой). Отжимаем два фиксатора, расположенные по бокам, и выдвигаем блок.
Снятие блока управления наружным освещением
Выдергиваем колодку питания блока. Нас интересуют следующие провода:
К этим проводам нужно подключить контакты реле
Полезно. Провод, идущий от контакта 85 реле, можно подключить либо к черному проводу, либо просто к кузову автомобиля, зажав его под подходящий винт.
Подключаемся к проводам. Сделать это можно простой врезкой, без разрыва основных проводов. Зачищаем с них изоляцию, подпаиваемся (не просто прикручиваем!), изолируем.
Подключенное реле дневных ходовых огней
Закрепляем реле в любом удобном месте – за блоком управления места достаточно. Для примера выберем место рядом с колодкой питания.
Реле ДХО, размещенное рядом с колодкой питания
Для того чтобы врезаться в провода без их разрыва, удобно использовать специальные ножевые колодки.
Соединительная колодка
Осталось подключить фонари ДХО. От них отходят по два провода: «минус» и «плюс». Минусовые обычно имеют черный цвет – их соединяем с кузовом автомобиля, используя для этого подходящий винт. Можно, к примеру, взять винт крепления ПТФ или фар головного света. Плюсовые провода соединяем вместе, удлиняем и пробрасываем в салон.
Требования к ДХО по ГОСТу
Чтобы не разбираться в нормативной документации, можно изучить основные нормы ГОСТа, собранные в одном разделе:
- На транспортном средстве должно использоваться два одинаковых источника света. Ставить один элемент нельзя.
- Минимальное расстояние между ДХО не должно быть меньше 60 см. Именно этот параметр чаще всего вызывает затруднения, так как ширина легковых машин небольшая и места для установки не так и много. Нужно заранее провести замеры, чтобы выбрать оптимальный вариант расположения, если такое возможно.
- Высота расположения – не менее 25 см от уровня земли и не более 1,5 м (требования для автобусов, грузового и крупногабаритного транспорта). По этой причине ходовые огни нельзя ставить на нижнем краю бампера.
- Источник света должен быть расположен не дальше, чем в 40 см от края машины. При этом минимального показателя нет, можно ставить в любом месте, что также стоит помнить.
- При установке излучатель ориентируется так, чтобы свет был направлен строго вперед. Нельзя ставить со смещением вверх, вниз или в стороны.
- Для использования в качестве ДХО подходят только источники с белым или желтоватым светом. Цветные варианты недопустимы. При этом есть и требования по яркости, минимальная не должна быть меньше 100 кандел, максимальная – не выше 400 Кд.
- Дневные ходовые огни должны загораться автоматически при включении зажигания. Но не запрещено выводить их и на отдельную кнопку, главное – не забывать включать свет в начале движения.
- Угол рассеяния в горизонтальной плоскости (наружу и внутрь относительно положения ДХО) не должен превышать 20°. А угол в вертикальной плоскости ограничен показателем в 10°.
Эта схема позволит наглядно увидеть основные нормы по установке ДХО на машину.
Изготовление
Форма и тип исполнения факультативные. Возможно, вам придется проявить изобретательность.
- поместите светодиод внутрь корпуса ДХО. Сделать прибор герметичным, защитив элементы от воздействия влаги и запотевания, можно с помощью силиконового герметика. Для вклеивания светодиодной ленты в готовый корпус осветительного прибора придется его разобрать. Отделить прозрачную часть от корпуса можно путем нагревания применяемого клеящего состава (погрузите места стыка в кипяток, либо используйте строительный фен);
- сконструируйте надежное крепление к бамперу авто. При возможности учтите необходимость замены светодиодов. На качестве элементов лучше не экономить.
