Изготавливаем фаркоп на Рено Логан своими руками: две модели чертежа с размерами

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

• шлифовальной машиной (болгарка);
• сварочным агрегатом;
• прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весело, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

• Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
• Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать здесь;
• Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
• Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

• На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
• В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
• Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
• Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
• Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
• Далее устанавливается площадка, необходимая для розетки фаркопа;

• Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
• Возвращайте свой глушитель на место;
• Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
• Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
• Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

• Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
• Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Вы сумели проделать сложную работу своими руками, с чем я вас и поздравляю!

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

• Bosal VFM;
• Трейлер;
• Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

• Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
• Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
• Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
• Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
• Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;

• Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
2. Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
3. Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

1. В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
4. Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Ход таких работ следует делать строго по порядку.
8. Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Так выглядит фаркоп на конечной стадии сборки.
9. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

>

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2013-2017 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

• менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
• полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
• от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
• от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
• начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
• 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. 12 В постоянно;
10. 12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Сейчас читают: Ремонт Renault Logan : Коробка передач

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

2 конструкция фаркопа и установка своими руками

Стандартный комплект фаркопа для модели Рено Логан включает в себя следующие детали (рассматриваем на примере фирмы «Трейлер»):

• две боковые пластины,
• поперечная балка,
• прицепной механизм крепления с шаровой головкой,
• электрическая розетка и провода,
• крепежные элементы (гайки и болты),
• подробная инструкция по монтажу и подключению.

Стандартный комплект фаркопа фирмы «Трейлер»

Для установки потребуется поставить автомобиль на смотровую яму, поднять ручной тормоз и установить дополнительные упоры под передние колеса. В первую очередь монтируется поперечная балка, которая крепится к лонжеронам кузова в специально предусмотренные отверстия. Следует поддеть отверткой пластиковые заглушки и вставить в них болты крепежных пластин, болты можно предварительно смазать (как шайбы и гайки). При проведении работ снимать бампер нет необходимости.

Установка ТСУ в смотровой яме

На вставленные слева и справа болты нанизываем пластины крепления. Далее установите шайбы и гайки из комплекта, после чего аккуратно затяните по два болта с каждой стороны. Затягивать их до упора не следует, так как вам еще потребуется регулировать положение балки. Далее установите балку и правильно отрегулируйте положение сцепного шара, который должен располагаться строго вдоль продольной оси автомобиля.

Теперь установите буксирный крюк на предусмотренные конструкцией кронштейны и зафиксируйте три болта крепления механизма. Закрепите площадку под установку розетки, еще раз проверьте все крепления и затяните их до упора. Термозащиту можно возвращать на место, механическая часть установки фаркопа на этом завершена.

Процесс установки

Установку фаркопа автопроизводитель рекомендует осуществлять на яме или на подъемнике. Если в вашем распоряжении их нет, то можно воспользоваться силовыми стапелями, как на фото внизу.

Облегчаем работу по установке ТСУ

Шаг 1

Распаковываем купленный комплект и разделяем его на элементы.

Для работы под автомобилем нам потребуются:

1. Боковые пластины;
2. Крепежные болты и гайки.

Также подготавливаем отвертку, 2 ключа на 19 и 2 – на 17.

Освобождаем доступ в багажном отделении к заглушкам

Открываем багажник и:

• Отверткой поддеваем пластиковые заглушки слева и справа под обивкой;
• Вставляем в них болты и перемещаемся под автомобиль.

Шаг 2

Крепежные болты под боковые пластины

Видим вставленные в отверстия болты и одеваем на них боковые пластины ТСУ.

Затем:

• Одеваем шайбу;
• Наживляем гайкой;
• С помощью ключа на 19 затягиваем, но не до конца, оставляя возможность регулировки положения пластины.

На фотографии процесс фиксации боковой части

Шаг 3

Пришла очередь монтажа поперечной балки, связывающей в единую конструкцию все тягово-сцепное устройство.

Вид поперечной балки фаркопа перед закреплением на автомобиль

1. Совмещаем отверстие установленной пластины с балкой;
2. Вставляем в отверстие боковой детали болт со стороны колеса;
3. Соединяем детали вместе и наживляем гайку.

Процесс фиксации пластины и балки

1. Повторяем ту же операцию с другой стороны;
2. Надежно фиксируем детали, затягивая их ключами на 19.

Шаг 4

Окончательной операцией по сборке силовых элементов ТСУ является монтаж буксирного крюка. (см. также статью Как установить фаркоп на Нива Шевроле)

Место под установку буксирного крюка и площадки под штепсельную розетку

Вооружаемся ключами на 17:

1. Вставляем в прицепное устройство крюк с шаровым наконечником;
2. Фиксируем его 3 болтами из прилагаемого комплекта;
3. Надеваем площадку под крепление розетки;
4. Наживляем гайки и затягиваем, добиваясь прочного соединения.

Шаг 5

Пришла очередь подключения штепсельной розетки. К площадке фаркопа она крепится с помощью шурупов, а основную сложность монтажа представляет соединение электрической части со штатной проводкой. (см. также статью Устанавливаем противотуманные фары на Газель)

Также как и изготовление наклеек на фары, оснащенность комплекта достигла высокого уровня качества проводки и соединительных элементов

Но и здесь особых трудностей при монтаже быть не должно, поскольку:

1. В комплекте есть подробное описание о том, куда и какой провод подсоединять;
2. В полу багажника предусмотрена заглушка для двух жгутов
3. Клеммная колодка из комплекта соответствует штатной.

Герметичный вывод проводки фаркопа

Вам необходимо:

1. Завести в багажник провода от розетки;
2. Зафиксировать их концы в клеммной колодке;
3. Подсоединить к штатному разъему.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;

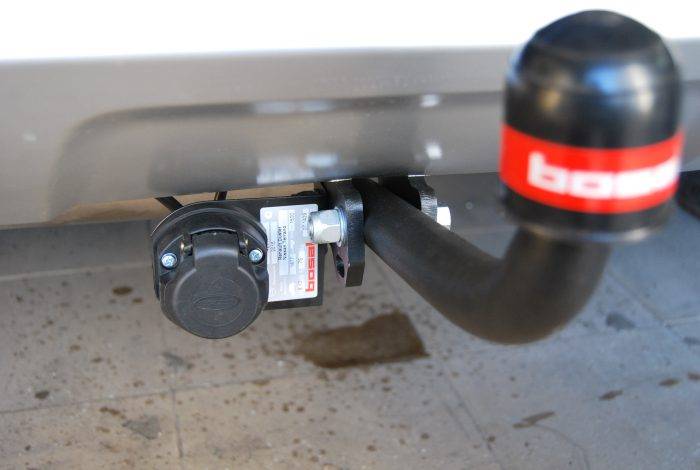

• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Сейчас читают: Схема включения света заднего хода Логан |

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан. В 2007 и 2014 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

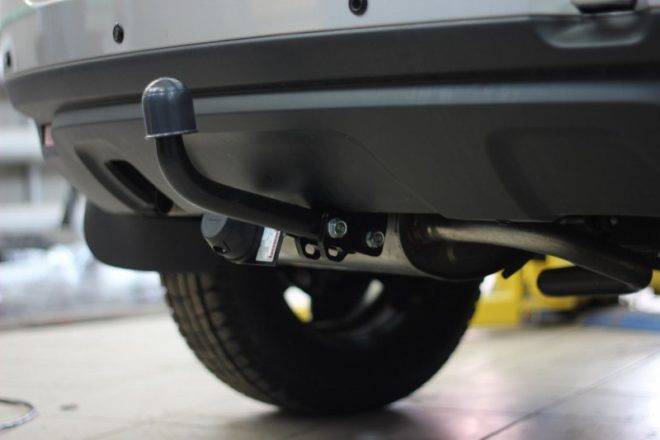

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

• Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
• Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
• Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
• Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

• На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
• В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
• Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
• Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
• Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
• Далее устанавливается площадка, необходимая для розетки фаркопа;

• Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
• Возвращайте свой глушитель на место;
• Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
• Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
• Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

• Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
• Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Это интересно: Рено Каджар 2021 года — цены, старт продаж в России
