Где находится реле стартера и предохранитель Приора

Проблемы со стартером

Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.

Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.

В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.

Достаточно сильно изнашиваются на стартере также и графитовые щетки, и подшипники с втулками. На все эти части действуют сильные нагрузки. Их меняют на новые.

Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск

Важно убедиться, что шум исходит не от тягового реле

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Реле стартера приора где находится фото

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Где находятся предохранители на Приоре

Сам стартер – достаточно надежный элемент, с которым очень редко происходят проблемы. Обычно неполадки случаются именно с тяговым реле.

Следует знать, что само по себе оно располагается в Приоре в блоке предохранителей. Он, в свой черед, находится непосредственно в салоне, с левой стороны от водительского сиденья, возле модуля управляющего светом (МУС).

Эта информация, кстати, будет полезна и на случай, если придется заменить перегоревший предохранитель – такая неисправность в Приоре происходит весьма часто. Вообще электросистема данной машины, к сожалению, не является очень надежной. Множество обладателей этой модели жалуются именно на ее ненадлежащую работу.

Чтобы удостовериться в том, что блокировки контактов реле нет, нужно его вытащить (оно имеет маркировку К3) и вставить в разъем заведомо исправный элемент. На худой конец, разрешается использовать перемычку. Подойдет, в частности, и обычная отвертка.

В том случае, если после этого стартер заработал, как надо, то вывод здесь совершенно очевиден: именно реле и пришло в негодность. В противном случае поломку понадобится искать дальше. Это последнее обстоятельство с большей степенью вероятности свидетельствует об исправности ранее снятого исполняющего прибора.

Наиболее часто встречаемые неисправности тягового реле:

• контакты подгорают;
• катушка электромагнита замыкает;
• окисляется колодка.

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта	Расшифровка
1	Питание ЭБУ
2	Присоединение колодки жгута системы зажигания к жгуту приборной панели
3	Блок предохранителей
4	Измерительный прибор определения скорости движения
5	Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6	Индикатор аварийной контрольной лампы давления масла
7	Сенсор ДПДЗ
8	Сенсор ДТОЖ
9	Индикатор температуры охлаждающей жидкости
10	MAF-сенсор (ДМРВ)
11	Клапан холостого хода (КХХ)
12	Основное реле топливного насоса
13	Предохранитель цепи питания, отвечающий за бензонасос
14	Реле стартера
15	Предохранитель реле стартера (15А)
16	Плавкая вставка ЭБУ
17	Датчик положения коленчатого вала (ДПКВ)
18	Кислородный датчик
19	Датчик фазы распредвала
20	Датчик определения уровня детонации
21	Электромагнитный клапан продувки фильтра и улавливания паров
22	Лямбда-зонд
23	Питание модуля электронного зажигания
24	Подача напряжения на свечи зажигания
25	Питание топливного инжектора
26	Колодка жгута от катушки зажигания к жгуту ЭСУД
27	Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28	Разъем компьютера двигателя к системе впрыска
29	Колодка жгута системы впрыска к жгуту системы зажигания
А	На клемму (+) АБ
В1, В2	Места крепления заземляющих проводов системы зажигания
С1	Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Для чего нужен прикуриватель?

Прикуриватель можно использовать не только для прикуривания сигарет, но и для более полезных действий. В розетку прикуривателя можно подключить очень много различного оборудования, которое, конечно же, имеет напряжение не выше 12В.

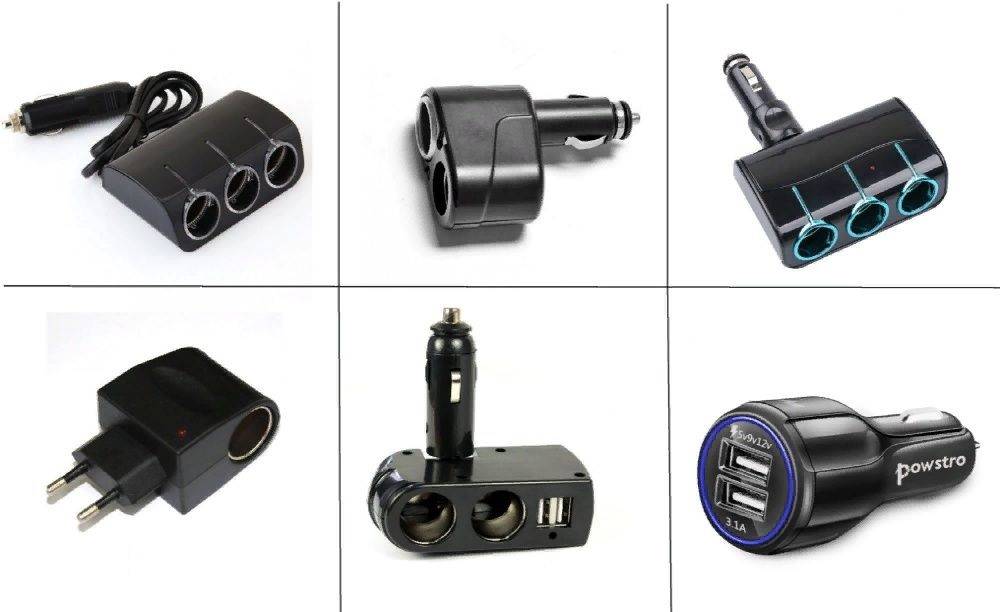

Что можно подключить к прикуривателю:

• Зарядку для телефона, ноутбука или планшета;
• Автомобильный компрессор;
• Видеорегистратор, антирадар;
• Автомобильный холодильник;
• Автомобильный пылесос и т.д.;

В настоящее время автомобильных аксессуаров работающих от прикуривателя огромное количество, такое подключение позволило использовать данные приборы с легкостью.

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

1. И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
2. Поверните на 90° три замка крышки блока предохранителей и реле.
3. Преодолевая сопротивление фиксаторов, снимите крышку.
4. Установите в контактный разъем предохранитель того же номинала, что и снятый.
5. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
6. Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов

Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером

Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже

Предохранители имеют следующие предназначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
3. F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
4. F4 — 10А — Лампа дальнего света (левая сторона).
5. F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света (левая сторона).
7. F7 — 7,5А — Лампа ближнего света (правая сторона).
8. F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара (левая сторона).
18. F18 — 10А — Противотуманная фара (правая сторона).
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
22. F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервные гнезда.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
26. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
27. F32 — Резервное гнездо.

Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.

Элементы имеют следующее предназначение:

Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на прикуриватель Лада Приора?

На автомобиле Лада Приора за функциональность и работу прикуривателя отвечает предохранитель F13. Его я отметил на скриншоте.

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Где на Приоре находятся блоки предохранителей и реле

Перед тем, как прибегнуть к проверке предохранителей, необходимо разобраться с местом их расположения. На автомобиле Приора блоки с предохранителями и реле располагаются в нескольких местах, и поэтому рассмотрим, где же их необходимо искать.

Подкапотное пространство — здесь находится два блока. Первый блок (главный) предохранителей (без реле) отвечает за исправность силовых цепей таких устройств, как ЭБУ, вентилятор охлаждения, генератор, ЭМУР или ЭУР и другие. Ниже на фото показано, как выглядит этот блок. Он находится под капотом рядом с аккумулятором.Чтобы найти его под капотом, нужно искать в районе левого «стакана». Место его расположения показано на фото ниже.
Подкапотное пространство — блок предохранителей и реле, отвечающий за защиту системы кондиционирования. Естественно, такие блоки есть на Приорах, где имеется система кондиционирования. Располагается такой блок возле левого «стакана», и состоит из предохранителей и реле управления

Важно отметить, что блоки отличаются в зависимости от типа используемой на автомобиле системы кондиционирования. На Приорах устанавливаются кондиционеры двух марок Halla и Panasonic, и в зависимости от типа, отличаются блоки внутренним расположением элементов

Ниже на фото показано, где находится блок предохранителей и реле системы кондиционирования на Приоре.
Салон автомобиля — здесь также установлено два блока предохранителей и реле. Первый располагается непосредственно под торпедой с водительской стороны. На этом блоке установлены предохранители, отвечающие за электрооборудование на автомобиле, а именно, свет, звуковой сигнал, прикуриватель, иммобилайзер, стеклопакеты и т.п. На фото ниже показано, где находится этот блок.
В салоне автомобиля под центральной консолью со стороны пассажира. Именно об этом блоке предохранителей и реле мало кто знает. На этом блоке установлены предохранители, отвечающие за исправность цепи бензонасоса, ЭБУ и стартера. Реле на этом блоке отвечают за коммутацию цепи замка зажигания и бензонасоса. Ниже показано фото, где находится этот блок на Приоре.

Зная места, где находятся предохранители и реле на Приоре, можно приступать к рассмотрению предназначения каждого элемента.

Это интересно! В зависимости от комплектации Приоры, отличаются блоки предохранителей и реле, которые находятся под торпедой с водительской стороны.

Как происходит проверка и замена предохранителя или реле

Перед тем, как заменить неисправный предохранитель, необходимо выполнить диагностику по следующему принципу:

1. Убедитесь, что потребитель действительно не работает.
2. Найдите по таблице соответствующий предохранитель.
3. Достаньте его и проверьте состояние плавкой части.
4. Если убедиться в целостности нити невозможно, прозвоните его при помощи мультиметра.
5. Наличие обрыва при прозвонке двух контактов говорит о перегоревшей вставке.

В данном случае следует повторно установить новый предохранитель и попробовать использовать потребитель.

В случае повторного перегорания вставки, повторная установка новой вставки запрещена! Необходимо проверить цепь оборудования на наличие короткого замыкания.

Реле проверяется проще – отсутствие щелчков с его стороны может говорить о проблемах в цепи или неисправности самого реле.

Достаточно вытащить его и установить на его место любое другое соседнее со схожим номиналом и контактами. Если установка нового реле устранит неисправность, то именно в нем было дело.
