Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Как часто менять ролик и ремень

Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.

Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально заводской детали. «Левую» помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.

Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.

Порванный ремень ГРМ

Следовательно, с учетом вышеописанных данных можно прийти к умозаключению, что менять ремень, ролик регулировки и сальник необходимо каждые 40 тыс. км, а через одну замену вместе с ними ставить и новую помпу, если не произошло непредвиденных поломок.

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

набор ключей;
новый ремень ГРМ;
новый натяжной ролик.

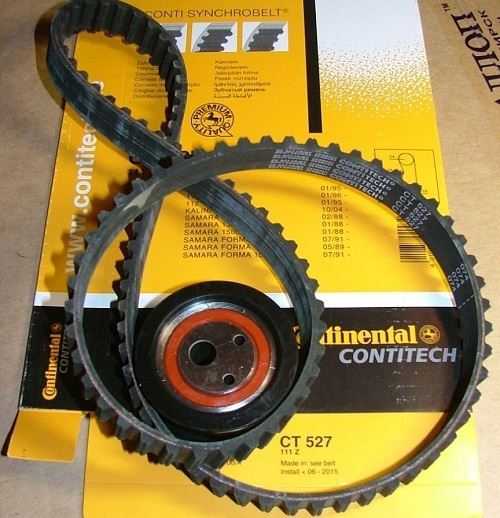

Новый расходный материал для установки

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

Автомобиль нужно установить на ручной тормоз.
Установить 4-ю или 5-ю передачу.
Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
Теперь автомобиль следует перевести на нейтральную передачу.
На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.
Гайка для ослабления и натяжки
После выполнения всех работ нужно завести двигатель и по звуку определить о необходимости регулировки натяжения ремешка.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ

Как придвинуть генератор к двигателю

Шкив генератора на двигателе

Финальный шаг по демонтажу

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Аналоги ремней

GATES 5521 или 5521XS (усиленный), рекомендуется
FINWHALE BD-111
BOSCH 1 987 949 559
LEMFORDER 58-111-19 или 14458 01
CONTITECH СТ-527
GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
DAYCO 111х190/1

HANSE HZ 011 008
БРТИ 21080-1006040-10
TOYOTA 13568-19035
RENAULT 7701462019
OPEL 636359
ROVER GTB1124
AYWIPARTS AW2110560
PROCODIS FRANCE 05CD27
FAI 40305
GK 791170
MAGNETI MARELLI 340018181434
MAPCO 43080
HEPU 29-0165
OPTIMAL R-1113
SCT G124
WILMINK WG1151273
VEYANCE G1474
OPTIBELT ZRK 1123 (3 шт.)
TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

GATES T42042 или T42042A (2 шт.)
MAPCO 23081
FLENNOR FS99018
LUK 531 0671 20
OPTIMAL 0N1917

BREDA LORETT TDI3009
TORQUE 830900АЕ2
ESPRA 2108-1006120/ES0108
INA 531075010
CORAM C747
ВПЗ-23 830900АЕ1

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Ingener-Serega › Блог › Ремень ГРМ 2108,10 — 8кл (сползает и стирается, после натяжки посторонний шум)

Так же все это обросло многочисленными мифами: типа согнулась шпилька натяжного ролика, выработка шестерни ГРМ — ну умудрится согнуть шпильку М10 конечно нужно постараться(!); выработка шестерни ГРМ резиновым ремнем — ну наверно(!) возможно за миллион километров только, но никак не за 100,200 и даже 400 тыс. км.

Разберемся почему это происходит.

Съезжание ремня бывает:1.некачественный ремень (после замены едет наружу внутрь) — определить можно перевернув ремень другой стороной2.Помпа — перекос и как следствие съезжает ремень(при изношенной помпе или при установке новой помпы плохо очистили привалочную поверхность к блоку от старой прокладки, песка, грязи)3.Ролик натяжной выработка подшипника и как следствие перекос ролика.4.банальное перетягивание ремня! очень распространенный случай- можно даже не заметить этого.

В случает операций с ГРМ когда начинает сползать ремень (а до этого было все нормально) проверить натяжку ремня еле натянуть и смотреть — не сползает значит сильно до этого затянули ремень!

При смене помпы и роликов нужно тщательно очищать привалочную поверхность на блоке и на сопрягаемом механизме(роликепомпе), не должно быть песка грязи иначе будет перекос.

Порой все проще чем кажется!

Кстати не могу понять кто придумал байку про то что менять нужно шестерни грм…даже завод не регламентирует замену их — они вечные резиновый ремень в жизни не сотрет железную шестерню, на 9ках с 80х годов по сегодняшний день стоят родные шестерни и ничего не стерлось и работает на ура (а пробег у них и под 400тыс бывает) — скорее всего это байка с криворуких сервисов пошла где обычно меняют все лишь бы выжать бабла с клиента побольше…

Натягивать ремень нужно не сильно чтобы его часть от шестерни ГРМ до коленвала небольшим усилием пальцев поворачивался на 90 градусов, но при этом не болтался. Стоит чуть перетянуть ремень и начнет завывать помпа. Нужно уловить эту тонкую грань.

Установка нового ремня по меткам

Чтобы поставить новый ремень, вам нужно выполнить такие действия:

Установить шкив распределительного вала по метке. Если работа производится на 16-клапанном моторе, то оба шкива устанавливаются по меткам, после чего они фиксируются от проворачивания.
Коленчатый вал установить по метке, для этого открываете смотровое оконце в картере сцепления.

Только при условии совпадения всех меток гарантирована стабильная работа всего механизма. Дальнейшие действия:

Устанавливается новый ролик ремня ГРМ.
На шкиве коленчатого вала располагается ремень.
Продевается через жидкостную помпу, ролик натяжителя, обводной (на 16-клапанных моторах).
В последнюю очередь ремень надевается на шкив распредвала.
При помощи специального ключа корректируется положение ролика натяжителя. Этим изменяется натяжение ремня ГРМ.

Если нет специального ключа для роликов, можно использовать отвертку и два самореза или гвоздя. Устанавливаете их в отверстия ролика, между ними отвертку, которой и производите вращение эксцентрика. Гайкой фиксируете его положение.

Инструкция по замене ГРМ ремня на ВАЗ-2114 8 клапанов своими руками

Владельцам автомобиля ВАЗ-2114 известно, что ремень ГРМ, согласно руководству по эксплуатации автомобиля, подлежит замене на новый исходя из строгого регламента. Эта деталь расположена так, чтобы стать синхронизирующим звеном между коленчатым и распределительным валом.

Местонахождение ремня ГРМ очень заметно, если открыть капот автомобиля с 8-клапанным движком. Именно к этой категории относится и ВАЗ-2114, а износ ремня ГРМ, следствием которого является его замена, возникает по причине повышенной нагрузки, сопровождающей выполнение основной функции этого ремня. Соединяя не только валы, но и другие важные детали, ГРМ может начать рваться и сползать. Ведь это изделие изготавливается из прочной резины и представляет собой кольцо, имеющее надрезы внутреннего круга.

Иногда это заставляет автомобиль остановиться, поскольку мотор глохнет, и машина не заводится. Лампочка «ошибка датчика фаз» сигнализирует о возникшей проблеме. Для ВАЗ-2114 с двигателем емкостью в 1,3 л эта проблема может превратиться в настоящую катастрофу и привести к поломке всего движка за счет повреждения системы клапанов.

Цена промедления может оказаться слишком высокой для владельца ВАЗ-2114. Поэтому замена должна быть обеспечена в срок, а инструкция детально ознакомит вас, как это лучше сделать своими руками. Стоимость такой процедуры будет значительно ниже, чем в случае обращения в мастерскую по ремонту автомобилей подобных моделей. В любом случае после 45 тыс. км прогона вашего ВАЗ-2114 специалистами рекомендована незамедлительная замена ремня ГРМ на новый.

Замена ремня ГРМ на ВАЗ 2114 8 клапанов (фото и )

Как поменять ремень ГРМ на ВАЗ 2114 самому

Когда у водителей возникает вопрос, почему сползает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автолюбителей. Проблему можно решить, если заменить ремень своими руками. Как осуществляется замена ремня ГРМ на ВАЗ 2114 8 клапанов: , подробная инструкция по установке и регулировке содержатся в статье.

Для чего нужен ремень ГРМ

Ремень ГРМ связывает коленвал с распредвалом и синхронизирует их работу. Он заставляет вращаться кулачковый вал ГРМ, обеспечивая этим выполнение своих функций. Кроме того, через эту ременную передачу приводятся в действие и другие узлы двигателя.

Деталь представляет собой резиновое изделие, имеющее зубчатую внутреннюю поверхность, благодаря которой обеспечивается синхронность и исключается проскальзывание.

Внешний вид резинового изделия

Меняем ремень сами (на 8 клапанной модели)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км. он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 литра, могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.
