Как проверить термостат, не снимая с машины

Как проверить температуру охлаждающей жидкости

Простой способ проверить температуру охлаждающей жидкости и, следовательно, работу термостата, – это использовать свои руки.

• Включите стояночный тормоз и установите свою трансмиссию в нейтральное (ручной) или парковочный (автоматический).
• Запустите двигатель и дайте ему поработать на холостом ходу.
• Прикоснитесь к верхнему и нижнему шлангу радиатора, чтобы почувствовать температуру шлангов. При этом будьте осторожны с движущимися частями двигателя.
• Подождите около 10 минут и повторите шаг 3. Вы должны заметить, что температура шлангов возросла. Это означает, что он открывается. Если температура шлангов осталась примерно одинаковой, термостат заклинило.

Если вы хотите, вы можете сделать более точный тест. Для этого теста вы можете использовать кухонный термометр или инфракрасный термометр.

• Убедитесь, что радиатор и двигатель холодные, включите стояночный тормоз и заблокируйте колеса.
• Запустите двигатель и дайте ему поработать на холостом ходу.

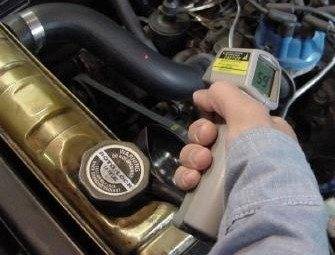

• Получить показания температуры на блоке цилиндров или поверхности головки блока цилиндров возле корпуса термостата. Затем получите показания температуры верхнего шланга радиатора в двух-трех дюймах от корпуса этого устройства.
• Через пять минут снова прочитайте температуру в тех же двух контрольных точках и сравните эти показания с предыдущими.
• Подождите еще пять минут и прочитайте еще раз.
• В это время вы начнете замечать повышение температуры на блоке цилиндров или головке цилиндров, в то время как температура шланга радиатора остается примерно такой же.

Интерпретация ваших результатов:

• Если обе контрольные точки остаются при примерно одинаковой низкой температуре, автомобильный термостат застрял в открытом положении. Это означает, что охлаждающая жидкость течет непрерывно, не давая двигателю достичь рабочей температуры. Это подтвердит постоянно низкую температуру, измеренную датчиком температуры на приборной панели значит нужно заменить термостат.
• Для достижения рабочей температуры двигателя требуется от 15 до 20 минут. В это время горячая охлаждающая жидкость вызывает открытие термостата. Если вы проведете еще одно измерение температуры в двух контрольных точках, вы заметите, что температура шланга радиатора почти так же высока, как температура двигателя. Это означает, что термостат открылся и горячая охлаждающая жидкость течет через шланг радиатора.
• Если охлаждающая жидкость не течет, вы заметите, что температура на верхнем шланге радиатора остается примерно такой же, а датчик температуры на приборной панели приближается к красной зоне. Это означает, что у вас застрял закрытый термостат.
• При необходимости устраните неполадки, как описано в следующем разделе.
• Если температура в верхнем шланге радиатора повышается, охлаждающая жидкость течет. Если ваш двигатель все еще перегревается, у вас есть другая проблема, влияющая на систему охлаждения. Обратитесь к разделу по поиску и устранению неисправностей в руководстве по ремонту вашего автомобиля, чтобы увидеть другие причины, которые могут повлиять на систему охлаждения.

Как проверить работу термостата?

Перед проверкой работоспособности термостата Вам необходимо найти его расположение — если Вы читали соответствующую статью об этом, то, полагаем, Вы уже нашли термостат под капотом Вашего автомобиля. Проверка термостата, в свою очередь, не менее проста, нежели его поиск, и существует два основных способа такой проверки.

Основная и единственная цель работы термостата заключается в переключении циркуляции охлаждающей жидкости по малому и большому кругу такой циркуляции соответственно. Это необходимо для того, чтобы обеспечить быстрый прогрев двигателя после его запуска (антифриз циркулирует по малому кругу, прогреваясь быстрее), и на момент полного прогрева антифриза (85-90 градусов по Цельсию) термостат открывает специальный клапан, и охлаждающая жидкость вследствие этого начинает циркулировать по большому кругу, что позволяет эффективнее её охлаждать. Как мы поняли, термостат находится на пути следования антифриза.

Неисправность термостата проявляется в одном из двух поведений: клапан термостата всегда открыт и не закрывается — охлаждающая жидкость сразу начинает циркулировать по большому кругу, вследствие чего двигатель прогревается очень долго; клапан термостата, напротив, не открывается, из-за чего антифриз всегда циркулирует по малому кругу, и двигатель быстро перегревается.

Итак, как проверить работу термостата самостоятельно в домашних условиях? Для этого существует два основных способа, и давайте рассмотрим их оба.

Способ №1: проверить термостат, не снимая его

Мы знаем (видим), что корпус термостата соединён непосредственно с верхним шлангом радиатора. Для проверки термостата, не снимая его, нам нужно запустить двигатель в его холодном состоянии — спустя по меньшей мере несколько часов после последнего его запуска. Итак, откройте капот и заведите двигатель.

Мы подобрали для Вас кое-что ещё интереснее: Как поменять термостат самостоятельно?

Положите руку на радиатор или верхний шланг, выходящий из радиатора. Если у Вас есть пирометр (лазерный термометр), то лучше вместо проверки на ощупь использовать его. Будьте осторожны — при заведённом двигателе под капотом очень много частей движутся. Позаботьтесь о том, чтобы на Вашей верхней одежде не было свисающих шнурков/верёвок или галстука (на всякий случай упомянем и о нём!). Кроме того, имейте в виду, что вентилятор радиатора может начать работать в любой момент, поэтому держите и от него руки подальше.

Если термостат работает должным образом, шланг радиатора будет оставаться холодным в течение нескольких минут прогрева двигателя, а затем быстро согреется, когда температура достигнет рабочего диапазона (указатель температуры на панели приборов достигнет 80-90 градусов или пропадёт индикатор (обычно синего цвета) непрогретого двигателя).

Если же шланг радиатора согревается постепенно с самого начала, термостат заклинило в открытом положении, и необходима его замена. Если шланг совсем не нагревается, когда температура на указателе достигает достаточно значения, а двигатель вскоре и вовсе перегревается, то это значит, что термостат заклинило в закрытом положении.

Способ №2: проверка термостата в кипящей кастрюле на плите

Для данного метода проверки Вам придётся снять термостат из машины.

Поместите термостат в кастрюлю с водой так, чтобы он не касался ни стенок, ни дна кастрюли — например, придерживая его чем-либо на весу в воде, и нагрейте кастрюлю. Погрузите кулинарный термометр в воду и измеряйте температуру, при которой термостат начинает открываться. Она должна быть в пределах той нормы, которая указана на самом термостате (корпусе термостата) с погрешностью в три-четыре градуса. Продолжайте нагревание, чтобы проверить, что клапан термостата полностью открывается. Помните, ни термостат, ни термометр не должны касаться дна и стенок кастрюли.

Если термостат не открывается, когда вода достигла необходимой рабочей температуры, или не закрывается, когда Вы вытащите его из кастрюли, и он начнёт охлаждаться, то это значит, что он не рабочий, и необходима его замена.

Как выбрать

Обычно неисправный термостат можно заменить на аналогичный по форме и принципу срабатывания. Однако, если есть возможность купить и установить другой термостат и в этом есть острая нужда, то почему бы и нет. Главное, уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи.

Казалось бы, что в бойлере важным должен быть ТЭН или объем, но, как оказалось, термостатом и его ролью нельзя пренебрегать. Задавая нужную температуру и защищая бойлер от перегрева, термостат крайне важен в работе нагревательного прибора.

Термостат для водонагревателя является важным элементом устройства бойлера. Главная задача прибора состоит в поддержании заданного температурного режима нагреваемой жидкости, а у некоторых моделей он должен поддерживаться и при аварийном отключении электроприбора в случае возникновения неисправностей. Рекомендации по поводу выбора и установки подобного прибора будут рассмотрены в данной статье.

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затронем эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживает клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70

градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67

градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Где находиться термостат на Ваз 2113

На инжекторных моделях Ваз 2113 термостат находиться под корпусом воздухофильтра, на карбюраторных моделях располагается там же, однако корпус перемещён немного в другое место, поэтому на карбюраторе не надо заморачиваться и снимать корпус, а просто скинуть высоковольтные провода и приступать к работе. В любом случае не пугайтесь, корпус снимается быстро и просто, читайте в статье: «Замена корпуса воздухофильтра на автомобилях ВАЗ».  Сняв корпус, вы невооружённым глазом увидите термостат (на фото ниже указан красной стрелкой), а рядом с ним находится аккумуляторная батарея (указана синей стрелкой). Надеемся, мы доходчиво объяснили месторасположение термостата и вы его с легкостью найдете.

Заменяем термостат на ВАЗ-2115 самостоятельно

Как утверждают специалисты, процедура замены термостата занимает около часа, если инструменты и расходные материалы есть в наличии. Поэтому следует перед проведением этой операции позаботиться об этом. Понадобится следующее:

1. Инструменты:
   • стандартный набор автослесаря (отвертки различных размеров и конфигураций);
   • емкость более 7 литров для слива жидких отходов.
2. Материалы:
   • новый термостат;
   • герметик термостойкого типа;
   • комплект прокладок для ремонта;
   • антифриз или тосол (в качестве охлаждающей жидкости).

Теперь можно приступить к процедуре замены вышедшего из строя термостатного элемента, которая состоит из следующих этапов.

1. Предварительный – этап подготовки транспортного средства для ремонтной процедуры:
   • автомобиль установлен на смотровой яме либо на ровной поверхности;
   • мотор заглушен;
   • поставлен на ручник;
   • двигатель в остывшем состоянии.
2. Демонтаж старого термостатного элемента:
   • отвинтить крышку расширительного бачка;
   • открыть кран радиатора, чтобы слить охлаждающую жидкость из него;
   • слить охлаждающую жидкость в подготовленную емкость;
   • снять воздушный фильтр (попутно произвести визуальный осмотр на наличие неисправностей этой детали);
   • ослабить хомуты патрубков радиатора;
   • отсоединить шланги от радиатора и от термостатного элемента;
   • отвинтить болты крепления (4 штуки);
   • снять термостат (он демонтируется вместе с кольцом уплотнения).
3. Монтаж нового термостата:
   • смазать периметр контура герметиком термостойкого типа;
   • поставить новое уплотнительное кольцо;
   • положить новую прокладку;
   • установить новый термостат;
   • подсоединить все шланги;
   • затянуть плотно хомуты;
   • завинтить пробку на сливном кране внизу радиатора;
   • залить охлаждающую жидкость.
4. Этап проверки:
   • завести транспортное средство;
   • проверить наличие возможных протечек;
   • прогреть машину до оптимального температурного режима – более 90 градусов (эта операция необходима, чтобы произошел запуск большого круга охлаждающей системы);
   • проверяем все шланги-патрубки в работающем режиме – они должны быть горячими.

Нюанс исправного термостата на ВАЗ-2115: при запуске еще холодного двигателя нижний патрубок на радиаторе начнет нагреваться уже при 85 градусах охлаждающей жидкости. Это можно определить на ощупь.

Чтобы полностью удостовериться в том, что вновь установленный термостатный элемент функционирует на должном уровне, следует включить еще и отопительный элемент – печку. Если и в этом режиме нет сбоев и протечек, то термостат установлен правильно и без ошибок.

В случае когда вы не уверены в своих способностях, то для замены этой детали вам стоит обратиться за помощью к квалифицированным специалистам, то есть в ближайший автосервис.

Устройство и принцип работы термостата

В самом простом исполнении термостат состоит из следующих основных деталей:

1. Корпус.
2. Тарельчатый клапан.
3. Возвратная пружина.
4. Шток клапанов.
5. Капсула с термозависимым наполнителем.

В системе охлаждения термостат устанавливается таким образом, чтобы при полностью закрытом положении охлаждающая жидкость циркулировала только по малому контуру, а при его открытии – проходила в большой контур. Термостаты с двумя клапанами устанавливаются так, чтобы при открытии основного клапана охлажденная в радиаторе жидкость поступала в малый контур.

Работает термостат следующим образом. Когда температура охлаждающей жидкости находится в пределах 85-90°C, возвратная пружина прижимает тарельчатый клапан к основанию корпуса. Термостат – закрыт. Жидкость через него не проходит.

Когда температура повышается, наполнитель в капсуле расширяется, увеличиваясь в объеме. За счет этого происходит сдвиг штока, который, преодолевая усилие возвратной пружины, отводит тарельчатый клапан от посадочного места. Термостат – приоткрывается. Жидкость начинает поступать в большой контур к радиатору (либо из него).

При достижении температуры 105°C (для автомобилей ВАЗ) наполнитель в капсуле расширяется максимально, до упора оттягивая (или толкая) шток. В таком режиме термостат открыт полностью, то есть пропускает максимальный объем охлаждающей жидкости.

Соответственно, при понижении температуры охлаждающей жидкости термозависимый наполнитель в капсуле уменьшается в объеме. Благодаря усилию возвратной пружины тарельчатый клапан возвращается в исходное положение прикрывая или полностью перекрывая магистраль. В диапазоне температур от 85°C до 105°C клапан находится в промежуточном положении, плавно изменяя пропускную способность магистрали в большую или меньшую сторону.

Как определить поломку термостата

В основном неисправность приводит к тому что двигатель перегревается, а охлаждающая жидкость закипает и вследствие этого приходят в неисправность связующие детали автомобиля.

Так одной из признаков неполадок является недостаточный прогрев двигателя в зимнее время. Двигатель или сильно долго прогревается, или не нагревается до оптимальной температуры. Это способствует большему употреблению топлива, что ведет за собой снижение мощности.

Возможен также вариант, когда двигатель наоборот сильно перегревается, зачастую это происходит в летнее время. В любом случае если присутствуют какие-либо признаки и сигналы о проблемах с термостатом его необходимо проверить.

Устройство термостата: виды и тип управления

Стандартный механический терморегулятор это – одинарный или
двойной клапан, мембрана которого постоянно поджата в закрытом виде пружиной,
компенсирующей давление ОЖ, а шток, по которому она ходит – залит в резиновой
капсуле термочувствительным воском. Весь узел находится в корпусе с тремя
отверстиями. Охлаждающая жидкость – все время протекает через термостат, из
одного – в другое. Когда температура антифриза вырастает до рабочей, воск в
капсуле тает, расширяется, «тарелка» клапана сдвигается и «впускает» ОЖ из патрубка
от радиатора. Открывается большой круг. По мере остывания ОЖ, воск – опять
застывает, сжимается, и клапан – закрывается, снова пропуская антифриз только
по малому кругу (ГБЦ-помпа-радиатор печки).

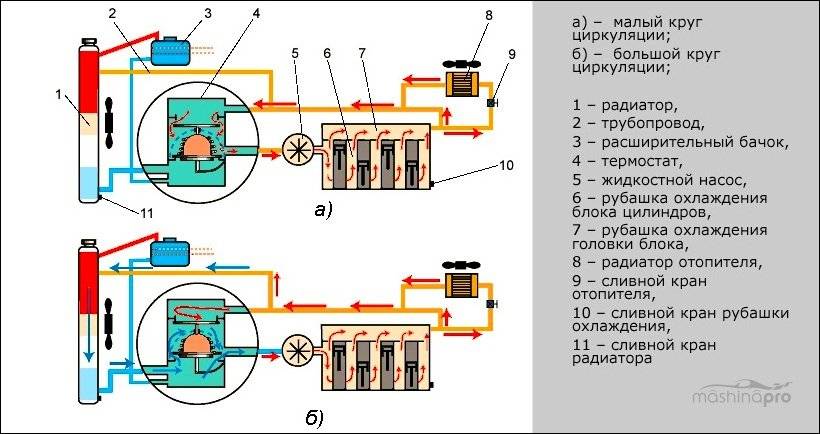

Схема работы термостата
Схема
работы термостата в системе охлаждения

Термостат в автомобиле – деталь очень простая, но не
ремонтопригодная. Исключение – залипание пружины из-за расслоения антифриза.
Можно попытаться очистить устройство, но это не даст гарантии его дальнейшей
нормальной работы, поэтому значительно проще сразу заменить его.

Терморегуляторы конструктивно делятся на:

• Механические одноклапанные (без перепускного).
• Механические ступенчатые, с последовательным
  открытием просвета.
• Механические двухклапанные.
• Электронные (резисторные), или регуляторные одноклапанные
  модули.

Расположенный на входе в рубашку охлаждения ГБЦ, электронный
модуль сообщается с блоком управления двигателем через контроллер, расположенный
отдельно. В случае поломки – неисправная механическая часть, термодатчик и
«мозги» – не ремонтируются, их можно только поменять.

Как проверить термостат не снимая его с машины

Данное устройство можно протестировать, демонтировав его или не снимая вовсе. Рассмотрим, как проверить термостат, не снимая его, так как на это требуется меньше времени. Диагностика выполняется после того, как мотор поработает несколько минут, чтобы стрелка датчика температуры стала отклоняться. После этого следует рукой притронуться к нижнему патрубку, ведущему к радиатору. Такая простая на первый взгляд проверка термостата (не снимая с машины) отчетливо показывает работоспособность устройства. Это обусловлено тем, что если патрубок нижний теплый, значит клапан не работает. Если же он холодный, а верхний патрубок теплый, то клапан работает исправно. Далее проверка термостата на авто заключается в сравнении показаний датчика температуры и нагрева нижнего патрубка. Если он нагрелся и находится на отметке 85 °С, то клапан сработал. Подтверждается положительная проверка термостата запуском вентилятора после срабатывания клапана.

Таким образом, зная, как проверить работу термостата на автомобиле ориентируясь по патрубкам радиатора и датчику температуры, несложно понять, что нагрев обоих патрубков свидетельствует о постоянно открытом клапане. Если же он постоянно находится в закрытом состоянии, то после достижения оптимальной температуры двигателя и запуска вентилятора системы охлаждения нижний патрубок так и останется холодным. Следовательно, все способы того, как проверить термостат на машине сводятся к тому, что в случае его поломки антифриз циркулирует постоянно либо по малому, либо по большому кругу. Если поломка клапана подтверждается этими способами, то его следует демонтировать для диагностики вне конструкции автомобиля. Рассмотрим, как проверить работу термостата в домашних условиях вне системы охлаждения автомобиля.

Замена термостата на Ваз 2109

Для снятия и установки термостата Ваз 2109 с карбюраторным двигателем необходимо слить охлаждающую жидкость с системы охлаждения, на рисунке ниже показана как можно слить охлаждающую жидкость:

1 — пробка сливного отверстия радиатора, 2 — термостат, 3 — шланг к подводящей трубе насоса, 4 — шланг к расширительному бачку, 5 — нижний шланг радиатора (отводящий)

Перед тем, как снять термостат с Ваз 2109 его следует проверить — это делается в случае, если двигатель перегревается во время работы или медленно прогревается до рабочей температуры. Для проверки термостата на автомобиле Ваз 2109 запустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

Устройство термостата Ваз 2109:1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

Замена термостата Ваз 2109 с карбюратором

Отверните болты крепления защиты картера и снимите ее

Отверните пробку расширительного бачка

Отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров

Отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора

Ослабьте затяжку хомутов

Отсоедините три шланга от корпуса термостата

Ослабьте затяжку хомута и снимите термостат Ваз 2109 со шлангом. Затем отсоедините короткий шланг от термостата

Опустите термостат в воду, подогретую до 78–80 °С. Нагрейте воду, постоянно перемешивая ее, до (87±2) °С

При температуре (87±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат. Установка термостата на Ваз 2109 выполняете в порядке, обратном снятию. После установки залейте охлаждающую жидкость.На этом проверка и замена термостата завершена.

Видео «Как правильно поменять контроллер»

Наглядное руководство по замене температурного датчика антифриза описано на ролике, снятом пользователем Василием Калугиным.

Все современные машины имеют большое количество датчиков, что их обслуживают. Эти измерители позволяют электронному бортовому компьютеру осуществлять автоматический уход за работающими элементами авто, или же передают информацию непосредственно водителю, чтоб руководил он сам.

Все эти измерители напрямую влияют на эффективность работы машины. Его стабильность и продолжительность бесперебойной работы. Поломка любого из датчиков может ускорить наступление износа двигателя или аккумулятора.

Как проверить термостат

Чтобы в полной мере проверить термостат и выявить абсолютно любую из его неисправностей, достаточно знать всего три способа. Два из них позволяют провести диагностику, не сливая охлаждающую жидкость, и ничего не разбирая. С них и начнём.

Проверка термостата голыми руками

Всё, что нужно для проверки термостата этим способом — рабочий указатель температуры двигателя на панели приборов. Наблюдая за его поведением, можно своевременно выявить почти все описанные выше неисправности. Естественно, не обойтись без понимания того, как работает система охлаждения в целом, и термостат в частности.

Алгоритм такой:

1. Во время прогрева двигателя температура долго не поднимается — термостат либо закрыт не до конца, либо его вообще заклинило в открытом состоянии.
2. Температура почти никогда не доходит до нормы — термостат либо рано приоткрывается, либо всегда открыт.
3. Стрелка зашкаливает — очевидно, что термостат не отрабатывает. Его либо заклинило в закрытом состоянии, либо он начинает закрываться слишком рано.

Недостатком этого способа является, конечно же, невысокая точность диагностики. В том числе, нужно помнить, что зашкаливающая температура далеко не всегда свидетельствует о сломанном термостате. Двигатель может перегреваться и по другим причинам. Например, основной радиатор грязный, не срабатывает вентилятор, низкий уровень охлаждающей жидкости или воздух в системе.

Проверка термостата термометрами

Второй способ. Его применение позволяет с высокой точностью проверить термостат, не снимая с машины. Как понятно из названия, понадобятся термометры. Причём такие, которые получится пристроить к системе охлаждения автомобиля. Кроме того, диапазон измерений приборов должен быть хотя бы в пределах до +150°C. Наиболее удобным инструментом для этих целей признан мультиметр с термопарой и соответствующей функцией. Кухонный градусник, если есть, тоже подойдёт.

Алгоритм проверки термостата термометрами такой:

1. Изначально двигатель должен быть холодным.
2. Первая термопара крепится к патрубку малого контура системы охлаждения поближе к термостату. Обязательно сделать так, чтобы окружающий воздух не вносил погрешностей. Потому следует примотать термопару изолентой.
3. Вторая приматывается с другой стороны. То есть, между термостатом и основным радиатором. Поближе к первому.
4. Запускаем двигатель и смотрим за температурами до, и после термостата.
5. Делаем соответствующие выводы о его работоспособности, основываясь на представленной выше информации.

Вот пример для наглядности. Допустим, вы прогреваете холодный двигатель, и температура полезла вверх сразу на двух приборах. Это явно указывает на то, что термостат заклинило в открытом положении. Если он исправен, то малый контур должен прогреваться, а большой оставаться почти холодным до выхода мотора на рабочую температуру. При её достижении температура в большом контуре должна начать повышаться, а в малом — колебаться туда-сюда.

Проверка термостата в кипятке

Народный метод, можно сказать. Простой, понятный и точный. Единственный недостаток — термостат для проверки необходимо снять с машины. Кроме этого, понадобится ёмкость с водой, плита и термометр для измерения температуры жидкостей. Собственно говоря, если термостат заклинило в каком-то положении, то вы это поймёте сразу поле разборки. То есть, и проверять ничего в кипятке не надо будет. Если же визуально всё выглядит работоспособным, приступаем к тесту.

Алгоритм такой:

1. Закрепите термостат в ёмкости с водой так, чтобы он был полностью в неё погружён, но не касался стенок и дна.
2. Аналогично установите в воду термометр.
3. Нагревайте воду до тех пор, пока термостат не начнёт приоткрываться.
4. Зафиксируйте температуру воды.
5. Грейте до кипения.
6. Отметьте температуру, при которой термостат открылся полностью.
7. Полученные цифры сверьте либо с надписями на самом термостате, либо с руководством по эксплуатации вашего автомобиля.

Понятно, что этот способ позволяет точно выявить все неисправности термостата, включая позднее или раннее срабатывание.

Расскажем и научим

От исправности термостата зависит функционирование всей системы охлаждения, ведь именно он выполняет работу по регулировке температуры охлаждающей жидкости.

Когда двигатель автомобиля прогревается слишком уж резво, при этом практически сразу включается электрический вентилятор, а стрелка датчика температуры охлаждающей жидкости неумолимо приближается к красной зоне, угрожая перегревом двигателя, имеются все основания говорить о нештатной работе системы охлаждения. Очень часто причиной такой неисправности является термостат.

Грешат на термостат водители и в случае, если двигатель медленно прогревается до рабочей температуры, а стрелка датчика температуры стоит как вкопанная в начале шкалы.

Принцип работы термостата

Назначение термостата – блокировать доступ охлаждающей жидкости к радиатору до тех пор, пока ее температура не достигнет определенного значения (от 85 до 95 0 С).

Эта задача в большинстве термостатов реализуется при помощи клапана, ведущего к нижнему патрубку радиатора.

Такой клапан посредством штыря соединен с цилиндром, наполненным техническим воском, температура плавления которого равна 85 0 С. При нагревании охлаждающей жидкости до указанной температуры до такой же температуры нагревается и воск.

Переходя из твердого в жидкое состояние, он значительно расширяется, выталкивая из цилиндра штырь, который открывает клапан.

В результате охлаждающая жидкость начинает циркулировать по большому кругу системы охлаждения, отдавая большую часть тепла через радиатор и охлаждаясь.

По мере снижения температуры двигателя воск в цилиндре термостата уменьшается в объеме, закрывая клапан и запуская циркуляцию охлаждающей жидкости по малому кругу системы охлаждения.

Проверка работы термостата на автомобиле

Для проверки термостата двигатель автомобиля запустите и прогрейте до штатной температуры. Через 1-2 минуты после запуска, когда стрелка датчика температуры охлаждающей жидкости еще только начала отклоняться от края шкалы, проверьте нагрев патрубков, ведущих к радиатору.

Нижний патрубок должен оставаться холодным, а верхний – понемногу нагреваться. Умеренно теплым должен быть и патрубок, ведущий к печке салона.

По мере прогревания двигателя, верхний патрубок радиатора должен становиться горячим, а нижний – оставаться холодным.

При достижении температуры срабатывания термостата (наносится на его корпус или указывается в паспорте), нижний патрубок радиатора станет теплым, а затем и горячим.

Это – свидетельство срабатывания клапана термостата. В теплую или жаркую погоду вслед за ним должен включиться и электровентилятор. Такой порядок работы термостата является штатным.

Если же в процессе прогревания двигателя теплыми становятся одновременно оба патрубка радиатора, это свидетельствует о том, что клапан термостата постоянно находится в открытом положении, запуская циркуляцию охлаждающей жидкости по большому кругу системы охлаждения.

Возможен и такой вариант – двигатель прогрелся, включился электрический вентилятор, а нижний патрубок радиатора остается холодным. В этом случае клапан термостата остается постоянно закрытым и не открывается даже при нагревании охлаждающей жидкости, запуская ее циркулировать по малому кругу системы охлаждения.

Оба последних варианта явно свидетельствуют о том, что термостат неисправен и подлежит замене.

Проверка работоспособности демонтированного термостата

Проверить исправность термостата в домашних условиях очень просто. Все, что для этого понадобится – кастрюлька с кипятком.

Опустив в кипяток термостат, подождите несколько секунд, пока он нагреется. В случае его исправности будет прекрасно видно, как переместится шток и раскроется клапан термометра.

Точно так же наглядно будет происходить и закрытие клапана в случае охлаждения термостата под струей воды или в кастрюльке с холодной водой.

Если же в результате домашнего тестирования окажется, что клапан не открывается и/или не закрывается, значит термостат – неисправен.

Перегрев двигателя может происходить не только из-за неисправности термостата.

В некоторых случаях недостаточная циркуляция охлаждающей жидкости может быть вызвана вызвана выходом из строя водяного насоса (помпы) или «завоздушивания» системы охлаждения вследствие неправильно выполненной замены охлаждающей жидкости.

В домашних условиях: как проверить термостат непосредственно при покупке в магазине и перед тем, как ставить

Брака, особенно среди российских терморегуляторов для ВАЗ, предостаточно. К сожалению, удобного способа полноценно опробовать узел непосредственно в торговой сети нет. Держа в руках термоприбор, максимум, что можно сделать – подуть в штуцер, открывающий доступ к радиатору. Если воздух идти не будет, то большой круг закрыт, что и надо при комнатной температуре.

Переместится ли клапан в противоположную позицию, в которой поток движется через теплообменник, при покупке в магазине никто не скажет и термостат придется проверить в домашних условиях. Смысл в этом есть: если брак будет выявлен до постановки на автомобиль, лишний раз сливать «охлаждайку» и крутить гайки не придется. Диагностика происходит в кастрюле, предварительно заполненной холодной водой:

• Погрузить терморегулятор в воду так, чтобы он не соприкасался со стенками емкости (подвесить на проволоке, противоположный конец которой закрепить на перекладине).
• Опустить в кастрюлю термометр, градуированный до 100°C.
• Включить конфорку.
• Проследить, начинает ли открываться клапан при приближении к температуре срабатывания термостата (вынимать пассатижами из кипятка или поднимать за палочку и смотреть, течет ли вода из выхода).
• Удостовериться, полностью ли термопереключатель переходит к циркуляции на большой круг (вода прекращает литься из другого патрубка).

Это универсальная технология оценки работоспособности терморегулятора. Иногда конструкция узла позволяет воспользоваться ухищрениями, физическая сторона которых знакома каждому со школьных лет. К примеру, на ВАЗ 2110 и первых Приорах процедуру диагностики можно упростить:

• Повернуть деталь так, чтобы торец нижнего патрубка смотрел вниз (горизонтальное положение), и опустить в воду.
• Развернуть терморегулятор в воде на 90° так, чтобы он стал вертикально, а штуцер к нижнему шлангу, идущему от радиатора, был внизу. Перед клапаном останется воздух.
• Закрепить прибор на перекладине.
• Нагревать воду. Клапан, начиная приоткрываться, выпустит воздух в виде пузырей в кастрюле.
• Подливая водичку в верхний патрубок (идет к верхнему штуцеру радиатора), следить за тем, когда ее уровень прекратит понижаться. Это свидетельство того, что деталь полностью перешла на большой круг.

Устанавливая новый узел, рекомендуется менять хомуты и шланги. Присоединив трубки, туго затяните хомуты, чтобы потом не консультироваться, почему уходит антифриз из расширительного бачка и как бороться с течью.
