Возможные проблемы при установке фаркопа
При проведении работ важно не упустить:
- Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
- Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
- Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
- Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
- При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.
При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.
Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.
Советы по эксплуатации
Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:
- Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
- Если замок не сделан для сухого трения, применяют графитную смазку.
- Существуют специальные защитные колпаки для стационарных устройств сцепления.
- Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
- Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
- Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.
Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.
Подбираем под свою машину

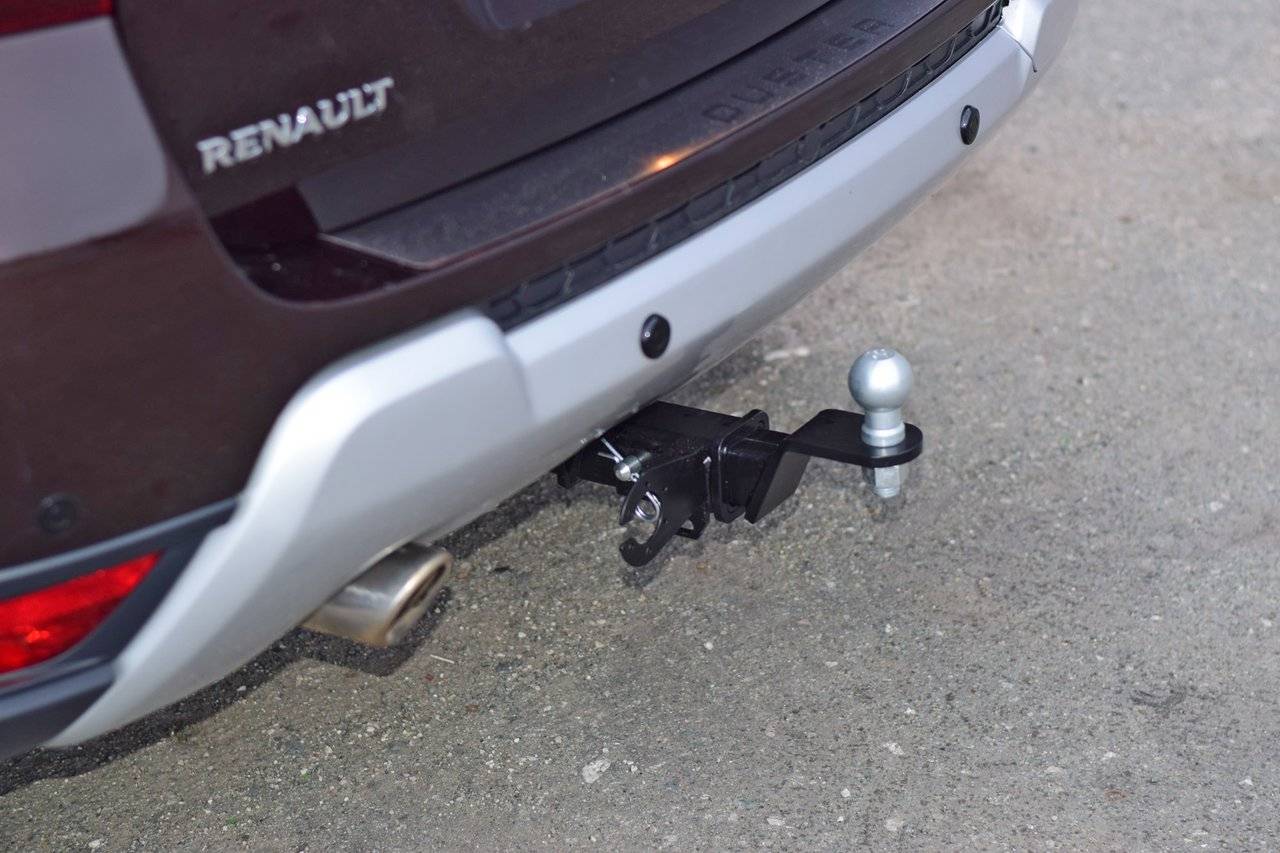

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.
Рекомендуем: Меняем моторное масло
Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.
Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.
Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:
- Galia (Словакия).
- Bosal (Бельгия).
- Enganches Aragon (Испания).
- «Лидер-Плюс» (Россия).
- Thule (Швеция).
- Imiola Hakpol (Польша).
Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.
Как самостоятельно изготовить фаркоп для Renault Duster
Расположение отверстий на лонжеронах для крепежа балки (24 см) и форма бампера – основания для выбора конструкции фаркопа. Шар должен быть размещен на расстоянии 303 мм от отверстий в лонжеронах.
Материалы, которые понадобятся:
- листовой металл не менее 10 мм толщиной;
- профтруба 60×40×2,5;
- шар;
- болты и гайки М10, М12;
- втулки и шайбы.
Длина балки 89 см. В соответствии с чертежами вырезают кронштейны и крепления самого сцепного устройства.
К балке из профтрубы остальные части привариваются. Швы обрабатываются шлифовальной машинкой. Конструкция грунтуется и красится. Шар к балке прикручивается болтами не менее М10. На профтрубу ставится розетка.
Подбираем под свою машину
Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.
Рекомендуем: Предохранители и реле в Ладе Приоре: неисправности электрики
Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.
Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.
Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:
- Galia (Словакия).
- Bosal (Бельгия).
- Enganches Aragon (Испания).
- «Лидер-Плюс» (Россия).
- Thule (Швеция).
- Imiola Hakpol (Польша).
Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.
Важные особенности выбора
Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.
Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.
Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.
Производители
Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.
На рынке есть несколько лидеров в лице:
- Bosal VFM;
- Трейлер;
- Лидер-Плюс.
Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.
- Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
- Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
- Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
- Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
- Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.
Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.
Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.
Выбрали? Теперь ставим

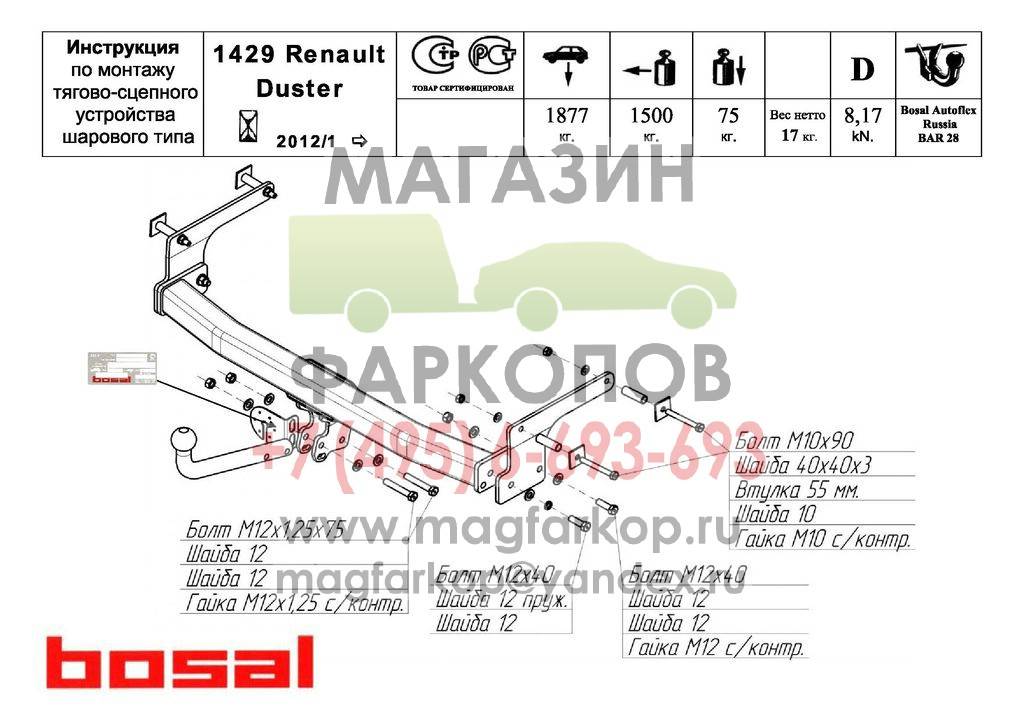

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.
Инструменты
Для работы понадобятся:
- Болты и гайки для креплений
- Ключи на 17 и на 19
- Отвёртки
- ТСУ с полным копмлектом частей, то есть сам фаркоп.
Инструкция
- Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
- Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
- Это нужно делать, находясь под днищем автомобиля.
- Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
- Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена
Как самому провести установку и подключение электрики
Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.
С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.
Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.
Вот так расположены контакты розетки фаркопа
Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:
- Завести в багажник провода от розетки.
- Зафиксировать их концы в клеммной колодке
- Подсоединить к штатному разъёму.
Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»
Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.
В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р. Дисконт: 1000 р. | >10 |
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | 700 / 500 р. Дисконт: 500 р. | >10 | |
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | 500 / 300 р. Дисконт: 250 р. | >10 | |
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 5400 / 4500 р. Дисконт: 4000 р. | 1 |
| 005-008502 | Защита на порожек багажника | Русская Артель | 1500 / 1300 р. Дисконт: 1000 р. | >10 |
| PT014-7010402-RDU112901 | Накладка на порожек багажника PTGroup | Pt GROUP | 1300 / 1100 р. Дисконт: 850 р. | >10 |
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р. Дисконт: 1900 р. | >10 |
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р. Дисконт: 1500 р. | >10 |
| NRD-009102 | Жабо под лобовое стекло (РА) | Русская Артель | 2500 / 2100 р. Дисконт: 1800 р. | 6 |
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 2000 р. Дисконт: 1700 р. | >10 |
Монтаж оборудования
Теперь пришло время разобраться в том, как происходит собственноручная установка на Рено Дастер тягово-сцепного устройства. Начинается все с того, что фаркоп надо купить или сделать. Дастер машина дорогая и распространенная, на нее вполне можно отыскать специальное оборудование, которое будет адаптировано к нему. Стоит обмолвиться, что ехать искать фаркоп стоит не на авторынок, а заранее поискать специализированный магазин, в котором можно найти все необходимое для того, чтобы поставить на Дастер фаркоп.
Итак, мы его купили, теперь нужно ставить. Начинается все с того, что нужно залезть под машину и осмотреть подрамник, на который все будет крепиться. Во время осмотра его еще и помыть нужно, чтобы не ковыряться в грязи во время установки. Теперь нам нужно определиться с местом установки. Шар должен располагаться в точке, которая будет равноудалена от краев заднего бампера, то есть точно по центру.
Это нужно, чтобы по кузова не пошла ржавчина от голого металла. Далее, лучше позвать на помощь кого-то еще, так как одному будет довольно трудно держать и прикручивать фаркоп одновременно. Прикрутив мы должны взять в руки электрическую схему проводки машины и отметить на ней все сигнальные провода от указателей поворотов, стоп-сигналов и лампы заднего хода. От них нам нужно будет проложить дополнительные кабели к розетке на фаркопе. Сразу же будем делать и распиновку, то есть каждый провод должен подходить к тому же отверстию розетки. То есть, провод от стоп-сигнала должен соответствовать своему же продолжению на вилке, которая также собирает в себя все провода на прицепе.
Когда применяют БСФ
Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.
Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.
Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.
Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:
- Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
- Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
- При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
- Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.
Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.
Подключение электрики
Фаркоп после монтажа на Renault Duster должен проходить стадию подключения комплекта электропроводки для обеспечения транспортного средства дублирующимися автосигналами сзади, на прицепе. При этом используется розетка фаркопа. Перед проведением работ отключите аккумулятор и приступайте:
- Произведите установку штепсельной розетки на специальную площадку тягового устройства, закрепив конструкцию шурупами.
- Откройте проводную заглушку, находящуюся в багажном отделении автомобиля, в полу.
- На следующем этапе протягивают кабель в полученное отверстие аккуратно и медленно, чтобы ничего не повредить.
- Проведя указанные провода в багажник и закрепив концы в клеммной колодке, найдите там жилы, которые нужно подключить: противотуманки (зеленая), левый поворот (фиолетовая), правый поворот (зеленая), стоп-сигналы (их провода тоже могут быть зеленого цвета), жилу, габаритные огни (голубая), а также ведущую на корпус (черная).
- Подсоедините к розетке указанные провода с помощью медных жил с диаметром не менее полутора квадратных миллиметров (от 1,5 до 2,5 кв. мм).
Обратите внимание, подключение электрики осуществляется так (счет идет с верхнего разъема розетки и направо по кругу):
- в первый разъем — левый поворотник,
- второй и третий — в зависимости от конкретной схемы прицепа,
- четвертый — поворотник правый,
- пятый — габаритный фонарь правый,
- шестой — сигнал стопа,
- седьмой (находящийся по центру фаркоп-розетки) — левый габарит.
Фаркоп на Рено Логан – установка и подключение + Видео | TuningKod
Подключение электрики фаркопа Часть 3.
Но муфта здесь используется одна — та, которая установлена в правый угол. С левой стороны вообще можно взять только два сигнала.
Если распиновка отличается, лучше не мудрить и купить переходник. Термозащиту можно возвращать на место, механическая часть установки фаркопа на этом завершена. Этот элемент должен находиться только вдоль продольной оси машины.
Пиво, желательно с рыбой.
Подключение электрики фаркопа Часть 3.
Сцепной шарик крепим к кронштейнам. Можно возвращать на место термозащиту, запасное колесо и глушитель. Остается установить сцепной шар Электроработы Подключение электрической части к основной электропроводке машины несколько сложнее.
Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней.
Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки. Снимаем глушитель с резинки. Хотя кому как удобнее.
Снимаем фары, для того чтобы сделать электро проводку: Теперь вернемся к подключению электрики. В описании есть ну очень интересные моменты. С левой стороны вообще можно взять только два сигнала.
И тогда схема выглядит просто рис. Вариант для 7-ми контактов Упрощённый вариант для 7-ми контактов Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 рис.
Шнур с клеммы 6Л тогда не используется. На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. Отвёртка легко и аккуратно прорывает защитную плёнку.
По своему опыту знаю, что розетка нужна только в момент перевозки прицепа.
Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах: Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
Зафиксируйте контакты в клеммной колодке и подсоедините к штатной бортовой сети в правильной последовательности правый фонарь, задний ход, габаритные огни и т. Стоит отметить, что инструкция в комплекте достаточно подробная и понятная, поэтому проблем с подключением возникнуть не должно даже у автолюбителя-новичка.
Если вы не разбираетесь в электрике или не понимаете электрические схемы, лучше подключить розетку в сервисе, такая процедура стоит не дороже рублей. Вам все еще кажется что диагностика авто это сложно?
Подключение электрики Некоторые автовладельцы предпочитают использовать розетку только в момент непосредственной транспортировки прицепа.
Перед подключением розетки фаркопа отключите АКБ автомобиля.
Как установить фаркоп на Рено Дастер своими руками
Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.
Необходимые инструменты
Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:
- молоток;
- нож;
- плоскогубцы;
- отвертка;
- монтировка;
- набор гаечных ключей;
- динамометрический ключ;
- литол (для смазки болтовых соединений).
Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство
Данный вид крепежа затягивается только один раз
При ошибке фиксации гайки придется ломать.
Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.
Крепим балку
В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.
На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.
Порядок монтажа кронштейнов:
- На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
- В отверстия вставляются втулки и винты.
- С внешней стороны нужно нанести смазку.
- Приложить кронштейн и предварительно не до конца закрутить.
После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку — имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.
Подключение электрики
Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.
Из машины нужно вывести от бортовой сети с левой и правой стороны:
- габариты ;
- фонарь заднего хода;
- повороты;
- противотуманные фары;
- стоп-сигналы;
- массу (корпус).
С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.
Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.
Его характеристики:
- блок включает разъемы для быстрой установки;
- он адаптирован для машин со светодиодными лампами;
- применяются провода для автопрома — ПВАМ;
- использовано интеллектуальное управление;
- обжим контактов высокого качества;
- защита от влаги и пыли;
- пайка деталей;
Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.
Установка фаркопа на Рено Дастер своими руками – пошаговое руководство
У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.
Что входит в комплект ТСУ
Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!
Конструктивно фаркоп Дастера включает в себя следующие основные элементы:
- балка поперечная;
- пластины боковые;
- крюк прицепной и его шаровая головка;
- электророзетка;
- соединительные провода;
- элементы крепежа (гайки и болты).
Типы фаркопов
Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:
- съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
- стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
- фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.
Выбрали? Теперь ставим
Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.
Инструменты
Для работы понадобятся:
- Болты и гайки для креплений
- Ключи на 17 и на 19
- Отвёртки
- ТСУ с полным копмлектом частей, то есть сам фаркоп.
Инструкция
- Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
- Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
- Это нужно делать, находясь под днищем автомобиля.
- Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа

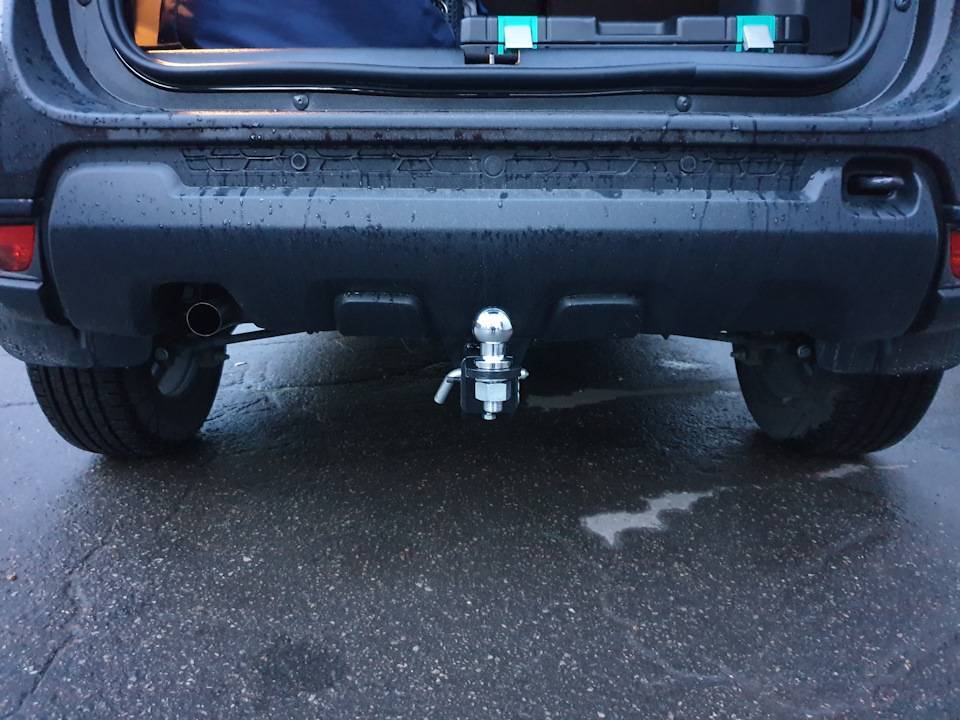

- Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена
Как самому провести установку и подключение электрики
Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.
С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.
Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.
Вот так расположены контакты розетки фаркопа
Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:
- Завести в багажник провода от розетки.
- Зафиксировать их концы в клеммной колодке
- Подсоединить к штатному разъёму.
Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»
Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.
В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.
В заключение
Как видно из представленной статьи, установка такого устройства, как фаркоп Renault Duster, не является слишком сложной операцией. При желании, определенных навыках обращения с металлом, инструментами, ее сможет осуществить любой мужчина, владелец этого замечательного транспортного средства.

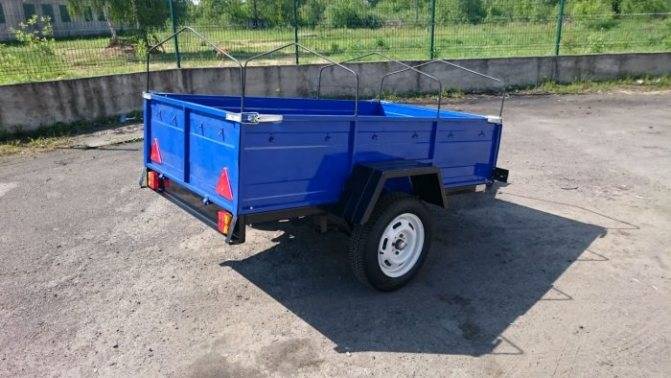

С наличием прицепного устройства машина приобретает совсем другие свойства. В любой момент автовладелец может взять с собой в дорогу, на отдых, на море, в путешествие легковой прицеп, прицепной домик, баню на колесах. Теперь для водителя открываются самые радужные перспективы. Захватив с собой все блага цивилизации, можно отправляться в путь с семьей либо друзьями за новыми впечатлениями!
Видео
