Как выставить метки ГРМ на ВАЗ-2114 8 клапанов: фото и видео

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Процесс таков:

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

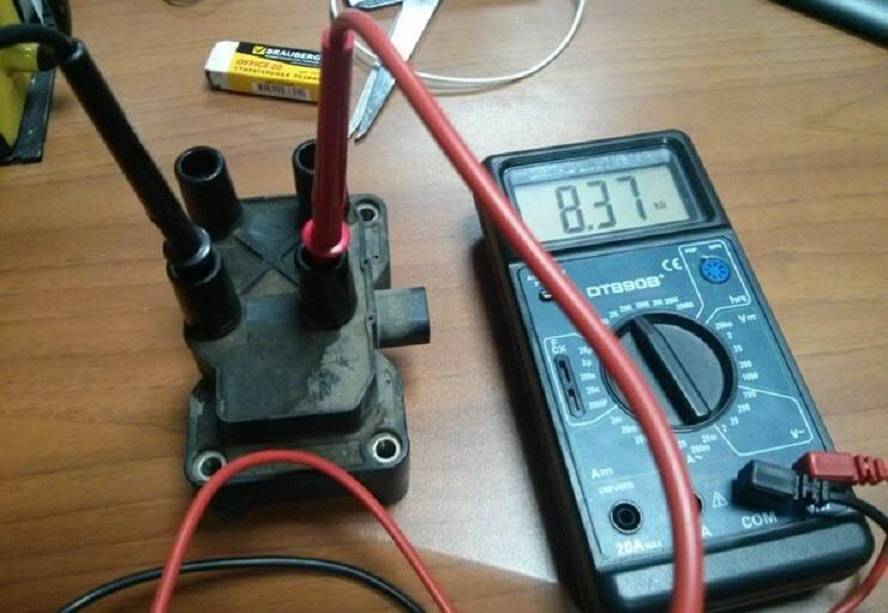

Проверка наличия питания на модуле зажигания

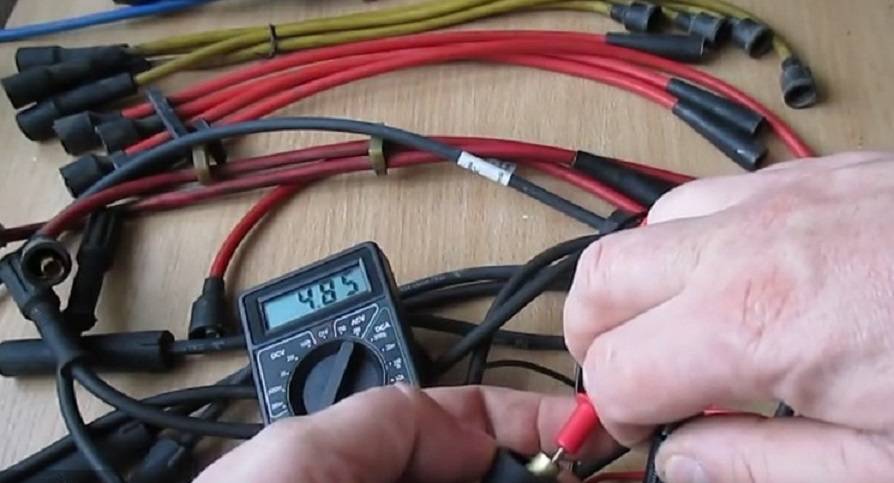

Проверка высоковольтных проводов

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

Ключ на 10.
Тонкая плоская отвертка.
Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

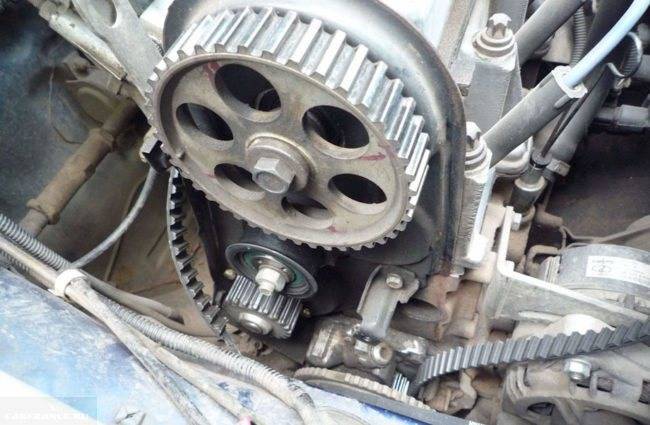

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Меняем ремень сами (на 8 клапанной модели)

Смена ГРМ ремня ВАЗ 2114 строго регламентирована в аннотации по эксплуатации авто. Рекомендуется поменять эту деталь через 30-45 км. Но нельзя ориентироваться лишь на советы, с течением времени, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и лопнуть.

Для автомобиля с установленным у него движком объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не имеет суровых последствий: авто просто остановится и даже не будет заводиться. В движке объемом 1,3 л., быть повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет по другому рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. поменять эту деталь, следует после зрительного осмотра и делать смену, если он в нехорошем состоянии. Какой ремешок лучшим вариантом будет выбрать, написано в руководстве к ВАЗ 2114.

Для проведения смены своими силами, нужно приготовить новые запчасти и инструменты:

набор ключей;
новый ремень ГРМ;
новый натяжной ролик.

Новый расходный материал для установки

Последовательность смены своими силами состоит из последующих шагов:

Автомобиль необходимо установить на ручной тормоз.
Установить 4-ю или 5-ю передачу.
Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
Дальше, необходимо ослабить ремешок привода генератора и снять его с коленвала совместно со шкивом, оставив болт, который его держит.
Сейчас автомобиль следует перевести на нейтральную передачу.
Далее необходимо заняться метками. Для этой цели прокручиваем коленчатый вал в направлении часовой стрелки, следя за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
Убедившись, что метка на шкиве находится напротив метки на защитной крышке, необходимо малость ослабить крепежную гайку на натяжном ролике. По мере надобности меняем натяжной ролик.
С применением ролика необходимо ослабить натяжку ремешка, чтоб его снять.
Дальше, нужно установить новое изделие на зубчатый шкив коленвала.
Потом необходимо натянуть ведомую ветвь изделия на шкив распредвала так, чтоб она не провисала.
После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить функцию установки поновой.
После выставления меток необходимо открутить болт на коленвале и поставить к району шкив генератора, закрепив его болтом.
Проворачивая натяжной ролик против часовой стрелки нужно выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая — до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс. км

Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет

км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды. При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Как грамотно выставляются метки в процессе замены/установки ремня на «девятке»

Работа грм на автомобилях с передним приводом осуществляется посредством зубчатого ремня. Каждая очередная замена ремня АвтоВаз рекомендована после 65-тысячного пробега. Помимо замены самого элемента, рекомендована также смена ролика.

Алгоритм выполнения замены ремня грм выглядит следующим образом:

Первоочередно покупается новый ремень и ролик (желательно чтобы оба элемента были рекомендованы автопроизводителем);
Автомобиль ставится на ровную площадку;
АКБ обесточивается (ввиду исключения КЗ в процессе работ);
Автомашина фиксируется специальными упорами антиоткат;
С системы грм демонтируется защитная крышка;
Силовой агрегат выставляется по меткам.

Важно суметь выставить метки так, чтобы в передней части мотора риска на колесе распредвала совпадала с верхним приливом на крышке ремня. Что касается второй метки, то она связана с лючком кожуха сцепления. Она находится под трамблером

Этот лючок бывает защищен спецзаглушкой резинового типа, которую следует вытащить. И при верно выставленных метках, следует проверить по метке лючке: если в треугольнике лючка видна риска, совпадающая с торцом маховика, значит, все правильно

Она находится под трамблером. Этот лючок бывает защищен спецзаглушкой резинового типа, которую следует вытащить. И при верно выставленных метках, следует проверить по метке лючке: если в треугольнике лючка видна риска, совпадающая с торцом маховика, значит, все правильно

Что касается второй метки, то она связана с лючком кожуха сцепления. Она находится под трамблером. Этот лючок бывает защищен спецзаглушкой резинового типа, которую следует вытащить. И при верно выставленных метках, следует проверить по метке лючке: если в треугольнике лючка видна риска, совпадающая с торцом маховика, значит, все правильно.

Продолжается процедура замены ремня:

Демонтируется правое колесо Ваз (перед этим под автокузов надо поставить надежный упор, к примеру, пустую 20-литровую емкость под горючее на ребро);
Разбирается набрюшник защитного типа для получения доступа к колесу вала и ремню, соответственно;
Ослабляется натяжение генераторного ремня путем сдвигания его в направлении БЦ;
Демонтируется ремень;
Откручивается болт, фиксирующий шкив с помощью специальных инструментов (монтировка, головка и т.д.).

Ослабляются фиксаторы натяжного ролика.
Ремень грм снимается вместе с роликом.
На место устанавливается новый ролик, ставится и новый ремень грм.

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и наставлениях касательного того, как выставить ремень ГРМ. При всем этом следует учитывать, что на автомобилях с тюнингованными спортивными распредвалами, также на неких моделях с 2-мя либо только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться

Для получения более четкой инфы лучше проконсультироваться со спецами либо раздельно изучить управление по эксплуатации определенной модели ДВС.

После ремонта у меня перескочил ремень ГРМ на зуб, либо я не попал на один зуб. Расскажу для вас какие у меня были…

До работ следует держать в голове, что принципиальной задачей будет то, чтоб во время подмены не сбились ранее выставленные метки. Это поможет упростить процесс, потому что не будет нужно предстоящая углубленная настройка.

Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такового положения поршней в движке, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Потом делается контроль меток. Добавим, что выставить поршни в необходимое положение можно одним из доступных методов. Легче всего найти специальную насечку на шкиве, также указатель-стрелку, расположенную на кожухе ремня ГРМ. Обозначенную насечку и стрелку следует скооперировать меж собой. Совмещение подразумевает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз.
Вторым методом, который дополняет 1-ый, является обнаружение на маховике специальной метки, после этого обозначенная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в высшей части колокола КПП.
Третьим и самым ненадежным методом выставления поршней является выворачивание свечки зажигания в первом цилиндре, после этого в свечное отверстие вставляется подходящая отвертка либо металлической стержень подходящей длины. Дальше стержень упирается в поршень, после этого в итоге поворачивания коленвала определяется точка, в какой поршень находится в последнем верхнем положении

Направьте внимание, схожий метод следует использовать только в этом случае, если выставление по меткам является неосуществимым по какой-нибудь причине.

Представим, что метка «ушла» вспять по отношению к звездочке распредвала. В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда обозначенную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов либо около того, тогда коленвал прокручивается на один оборот.

Также отметим, что в процессе выставления ВМТ в первом цилиндре рекомендуется выполнить снятие крышки трамблера. Это нужно для того, чтоб проконтролировать размещение насечки на корпусе трамблера. Насечка должна совпасть с центром бегунка. Для обнаружения насечки немного приподнимается пластмассовый кожух, прикрывающий датчик Холла. Когда все перечисленные выше метки совпали, это значит, что можно устанавливать новый ремень ГРМ. Добавим, что перед установкой многие также фиксируют маховик, вставляя отвертку в отверстие коробки. После чего можно ставить ремень и ролики.

Замена ремня ГРМ ВАЗ 2114

Замена ремня ГРМ ВАЗ 2114 сопряжена с некоторыми нюансами, которые будет рассмотрены в данной статье. Как правило, деталь необходимо менять в случае чрезмерного износа. Если автомобиль оснащён инжекторным двигателем, то проблема отразиться на приборной панели в качестве вывода «ошибка датчика фаз». Однако, не рекомендуется ждать, пока случится обрыв ремня.

Опытные автомобилисты рекомендуют производить замену практически каждые 40 000 километров пробега. Указанные условия позволят свести возможную неисправность к профилактике. Необходимо заметить, что в некоторых случаях, обрыв ремня ГРМ может привести к капитальному ремонту двигателя.

Основные рекомендации по замене ремня ГРМ:

• В ходе замены детали, рекомендуется одновременно обновить натяжной ролик.• Прежде чем устанавливать ремень, также желательно проверить наличие смазки в натяжном ролике, возможность вращения в помпе или люфт. • При отсутствии смазки следует аккуратно смазать ролик с обеих сторон. Если имеется люфт или свободное вращение в указанной помпе, рекомендуется замена.• Если после замены ремня ГРМ, во время функционирования двигателя слышится свист, то необходимо ослабить натяжение детали.

Замена ремня ГРМ – пошаговая инструкция:

1. Необходимо установить автомобиль на стояночный тормоз.2. Рекомендуется включить четвёртую или пятую передачу.3. Следует аккуратно снять переднюю покрышку зубчатого ремня.4. Необходимо ослабить натяжение ремня привода генератора. Теперь указанную деталь можно снять. 5. Далее, шкив привода генератора, сидящий на коленвале, также необходимо аккуратно снять. Однако, болт, который крепит шкив, следует поставить на место.6. Теперь рычаг коробки передач следует установить на нейтральную позицию.7. Коленчатый вал необходимо крутить по часовой стрелке, наблюдая за люком кожуха сцепления. Здесь можно увидеть маховик и метку. Указанная метка должна дойти до среднего деления шкалы. 8. Необходимо удостовериться в том, что метка на шкиве распредвала сидит напротив установочной метки, которая расположена на задней крышке.9. Нужно слегка открутить гайку, которая крепит натяжной ролик.10. Используя натяжной ролик, необходимо ослабить ремень ГРМ, для того чтобы облегчить съём детали. 11. Теперь можно снять ремень ГРМ.12. Следует установить новый ремень на шкив распределительного вала, натянув обе ветви.13. Левую часть ремня нужно завести за натяжной ролик и аккуратно надеть на шкив помпы, а затем на шкив коленчатого вала.14. Ремень необходимо натянуть, используя натяжной ролик, который следует поворачивать против часовой стрелки

Здесь нужно обратить внимание на то, чтобы на ремне не образовалось каких-либо сильных перегибов.15. Нужно повернуть коленчатый вал на два оборота

Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8

В тех случаях, когда метки не совпадают, рекомендуется начать работу заново. 16. Теперь нужно открутить болт из коленвала и установить шкив генератора обратно, который следует закрепить болтом. 17. Используя натяжной ролик, необходимо медленно натянуть ремень ГРМ, и надеть ремень привода генератора. Натяжение последней детали также следует отрегулировать

Метки должны находиться в тех же положениях, что были описаны в шагах №7 и №8. В тех случаях, когда метки не совпадают, рекомендуется начать работу заново. 16. Теперь нужно открутить болт из коленвала и установить шкив генератора обратно, который следует закрепить болтом. 17. Используя натяжной ролик, необходимо медленно натянуть ремень ГРМ, и надеть ремень привода генератора. Натяжение последней детали также следует отрегулировать.

Закончив всю указанную работу, можно приступить к тестированию ремня ГРМ. Во время тестирования можно определить необходимость в дополнительном натяжении или ослаблении детали. В целом, практически каждый может справиться с поставленной задачей, однако, не следует забывать, что данная работа требует терпения и определенных навыков.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания. На электронном типе основными причинами сбоев являются:

Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям

Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Что такое ГРМ?

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.
