Автоматическая коробка передач
Так выглядит автоматическая коробка передач в салоне автомобиля
Автоматическачя коробка функционирует благодаря передаче крутящегося момента с помощью гидротрансформатора и планетарных шестерен. В автомобилях с АККП отсутствует за ненадобностью педаль сцепления, что в значительной степени облегчает вождение автомобиля. Более низкая эффективность такой системы обуславливается отсутствием постоянной связи ведущих колес и двигателя автомобиля.
Легкость в управлении дает некоторые отрицательные черты, с которыми приходится мириться водителю транспортного средства: более высокая стоимость автомобиля, больший расход топлива при движении, низкая максимальная скорость автомобиля, по сравнению с аналогичным транспортом, снабженным МКПП. Низкий КПД такого автомобиля достигается из- за использования в системе гидротрансформатора, который представляет собой два лопастных колеса, заключенных в масляную ванну.
В отличие от автомобилей с механикой, коробка передач с АКПП представляет собой достаточно простую систему. Существует три основных положения ручки АКПП: движение вперед, движение назад и стоянка.
Некоторые отрицательные параметры АКПП заставили разработчиков создать несколько иные варианты такой коробки передач. На данный момент существует три основных типа, которые используют в современных автомобилях: — классическая АКПП, в которой отсутствует прямая связь между колесами и двигателем, используется многодисковое сцепление, крутящийся момент передается рабочей жидкостью, а автомобиль расходует достаточно большой объем горючего материала; — вариатор позволяет плавно изменять крутящий момент и постоянно снимать с мотора максимальную мощность. Автомобиль, снабженный вариатором, имеет меньшую массу и затрачивает значительно меньше топлива, чем его аналог с обыкновенной АКПП; — роботизированная коробка. Гибрид АКПП и МКПП. Данный вариант имеет строение как в механической коробке передач, хотя при этом управляется как классическая АКПП. Обладает хорошей экономичностью и небольшим весом, но высокая стоимость производства такой коробки передач серьезно влияет на ее окончательную цену.
Ещё кое-что полезное для Вас:
- Правила буксировки автомобиля с АКПП
- Принцип работы корзины сцепления
- Замена переднего подшипника ступицы
Классификация по структуре
По структуре коробки передач автомобилей делятся на следующие виды: двухвальная и трехвальная. Обе имеют свои достоинства и особенности.
Двухвальная коробка: устройство и принцип работы
Ведущий вал таких коробок гарантирует объединение со сцеплением. Ведомый вал имеет параллельное расположение, в нем находится блок шестерен. Если нужно, дифференциал способствует обеспечению разной угловой скорости.
Механизм
Связь может обеспечиваться посредством специальных тросов и тяг. Самый простой вариант – тросы. Он наиболее распространенный и удобный для опытных водителей и новичков.
Механизм работы этого устройства схож с принципом трехвальной коробки, основное различие заключается в особенностях переключения передач. Разделение рычага, когда передача включена, проводится в продольном и поперечном направлениях. Выбор передач происходит посредством функционирования всех элементов и их взаимодействия.
Трехвальная МКПП
В составе КПП автомобилей присутствуют ведущий вал и ведомый, оба содержат в структуре синхронизаторы с шестернями, механизмом переключения. Ведущий вал обеспечивает соединение механизмов с системой сцепления. Параллельно ему имеется промежуточный вал, включающий шестерни в блоке.
Механизм, ответственный за переключение, находится на корпусе. В его конструкции имеется рычаг управления, ползуны, оснащенные вилками. Чтобы не возникла работа обеих передач одновременно, предусматривается дистанционное управление.
Принцип работы
Такой вид коробок не предполагает передачу момента крутки к передним колесам. Следствие передвижения рычага управления – перемещение муфты. В результате, благодаря муфте, обеспечивается синхронизация скоростей.
АКПП GM
За рубежом производство автоматических трансмиссий началось в 40-х годах XX века. Пионером стал гигант мирового автопрома – General Motors. В настоящее время наиболее распространена трансмиссия 6T40. Ее массовый выпуск запущен в 2008 году, агрегат разработан для легких автомобилей. Сама коробка компактна, весит 70-90 кг, предлагает большой передаточный диапазон.
Трансмиссия с 6-ю передачами впервые была установлена на Chevrolet Malibu 2.4 в 2008 году. В том же году ею стали комплектоваться Cruze, Daewoo Lacetti и еще несколько автомобилей, поставляемых на американский рынок. В Chevrolet коробка чаще всего сочетается с двигателем объемом 1,8 литра. В Европе наиболее распространены модели с этой трансмиссией: Astra, Meriva. В этих автомобилях она обычно работает в паре с 1,4-литровым двигателем с наддувом или 1,6-литровым – без наддува. Шестиступенчатый «автомат» 6T40 все еще устанавливается на новые автомобили.
Типичная неисправность этой трансмиссии – это появление трещин в пружинном кольце (имеет волнистую конфигурацию) сцепления. Металлическая стружка вместе с маслом попадает внутрь агрегата и приводит к преждевременному износу компонентов.
Предотвратить критические повреждения поможет замена масла каждые 60 000 км. Только так можно увидеть стружку. Стоит отметить, что предыдущая модель «автомата» GM с обозначением 5L40 (помимо американских автомобилей, устанавливалась на BMW) получила высокие оценки специалистов в части надежности.
Коробка автомат
Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.
Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие муфты планетарных шестеренок.
Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.
Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.
Типы автоматических коробок передач
Существует три наиболее распространенных типа автоматических коробок передач, которые устанавливаются в автомобили — это так называемая «классическая» она же гидравлическая, роботизированная (робот, типтроник) и вариативная (вариатор, CVT).
«Классическая» АКПП
Это первый из появившихся типов коробок. Отличается полным отсутствием какой-либо связи между двигателем и колесами. Состоит из гидротрансформатора (ГТ), зубчатых и планетарных передач. Передаточное число меняется изменением давления масла и различного соединения передач между собой. Управляется автоматом.
Существует 5 основных режимов работы этого агрегата:
- P — парковочная блокировка ведущих колес, блокировка находится в самой коробке и никоим образом не связана с отдельным стояночным тормозом.
- R, в русскоязычном варианте Зх — положение для включения заднего хода. Зачастую существует запрет на включение это режима до полной остановки авто.
- N, на русском Н — собственно «нейтралка», включают при кратковременной остановке или коротком расстоянии буксирования.
- D, или Д — режим для движения машины вперед, при котором используются все ступени кроме повышенных.
- L, или ПП, или Тх — режим пониженной передачи для движения при сложных дорожных условиях.
Справка! Это основные режимы работы, которые в обязательном порядке присутствуют во всех гидравлических АКПП. Кроме них, в зависимости от производителя, существуют дополнительные режимы, облегчающие вождение в разных условиях.
Роботизированная АКПП
Последняя по времени появления разновидность коробки-автомата. По своей сути представляет собой механическую коробку передач под управлением робота, который, в соответствии с заданными алгоритмами, отключает сцепление и переключает передачи. То есть водитель и автомобиль обеспечивают только входящие данные без воздействия на механизм переключения передач.
Роботы для таких коробок используются либо электрические, либо гидравлические. Гидравлические осуществляют работу с помощью гидроцилиндров управляемых электромагнитными клапанами. Они достаточно быстрые, но более энергозатратные. Это основной вид робота для машин спортивного типа.
Электрические роботы более медленные, но более экономичные. Используют в своей работе сервомоторы и различные механизмы. Чаще устанавливаются на бюджетные авто.
Сама же коробка механическая с фрикционным сцеплением. Существуют роботизированные КПП с одинарным и двойным сцеплением.
Справка! Легко отличить робота от «классики» можно по отсутствию у робота знака P, который означает парковочный режим.
Вариатор
Второе название, по которому можно определить тип коробки по документации на автомобиль — CVT (Continuously Variable Transmission). Работает по принципу плавной передачи крутящего момента от двигателя колесам. Как таковые передачи в ней отсутствуют, а передаточное соотношение меняется либо полностью автоматически, в соответствии с заданной программой, либо в ручном режиме.
Наиболее распространены коробки с клиноременным строением вариатора. Изменение передаточного числа в них передается между двумя, состоящими из двух конических частей каждый, шкивами с помощью специального ремня. Так же ремень называют цепью из-за того, что его основная составляющая это металлические полосы. Необходимое для движения цилиндров давление нагнетается масляным насосом, который прокачивает специальную ATF жидкость, которая также выступает в качестве смазки.
Второй тип вариатора — это тороидный. В этом случае усилие передается через тороидные ролики, зажатые между валами и расположенные на одной оси. Используется этот тип достаточно редко.
У этой АКПП есть возможность переключаться на ручной режим управления. В этом случае водитель самостоятельно переключает передачи и это отображается на приборной панели. Но не стоит рассчитывать, что можно будет держать количество оборотов в красной зоне — автоматика просто не дает этого делать, но и заглохнуть при их недостатке невозможно.
Устройство
Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:
- картер;
- входной, выходной и промежуточный валы;
- синхронизаторы;
- ведущих и ведомых шестерней;
- механизма переключения передач.
Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.
Валы и блоки шестерней
В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.
С целью снижения шумности редуктора, шестерни в нем делаются косозубые
При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей
На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.
Шестерни на вторичном валу могут устанавливаться двумя способами:
- подвижно на шлицах;
- фиксировано на ступицах.
Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.
В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.
Видео — как происходит передача крутящего момента в МКПП:
Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.
Механизмы управления
За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.
Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:
- рычага;
- приводов;
- ползунов;
- вилки;
- замка;
- муфты переключения передач.
Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.
Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.
При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.
Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.
Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:
Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.
Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.
Принцип работы и устройство двухвальной МКПП
Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.
Для несведущих в этих вопросах людей суть функционирования МКПП возможно объяснить упрощенно, для понимания сути вопроса.
Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количество оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотом снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.
Двухвальная МКПП состоит:
- ведущий и ведомый вал;
- шестерни ведущего и ведомого валов;
- главная передача;
- дифференциал;
- синхронизаторы;
- механизм переключения передач;
- корпус — картер.
В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.
Без промежуточного вала, характерного для трехвальных МКПП, габариты агрегата меньше, как и вес, но увеличенное количество шестерен приводит к снижению КПД. Компактный размер такой трансмиссии позволяет устанавливать ее и на тяжелые мотоциклы.
Параллельно первичному валу, на котором закреплены шестеренки, располагается вторичный с набором шестеренок. Шестеренки валов постоянно взаимодействуют друг с другом и при этом свободно крутятся на оси.
Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестерёнками находятся муфты синхронизаторов.
Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.
Главная передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины. Дифференциал дает возможность вращаться колесам с разной скоростью, что становится заметным на попадание одного из ведущих колес на скользкую поверхность.
Механизм переключения ступеней обычно располагается вне корпуса трансмиссии. Связь между ним и трансмиссией осуществляется с помощью тросов и тяг. Наиболее простым и распространенным является переключение с помощью тросов.
Устройство механизма переключения скоростей:
- трос выбора ступеней и рычаг управления;
- трос включения скоростей и рычаг их выбора;
- шток включения передач с вилками и рукоятка включения скоростей;
- блокирующий замок.
При выборе ступеней происходит поперечное перемещение рычага управления, при включении — продольное.
Принцип работы двухвальной коробки во многом сходен с функционированием трехвальной. Основным отличающим принципом является некоторая специфика работы переключающего ступени механизма.
При включении конкретной скорости рычаг управления будет двигаться и продольно и поперечно. При поперечном перемещении усилие переходит на трос, который действует на рычаг выбора ступеней, который, с свою очередь, поворачивает шток вокруг оси и способствует выбору требуемой передачи.
Вариатор
В мире автомобилей это относительно новое понятие, тип трансмиссии, который, однако, нашел много приверженцев. Ее также принято называть бесступенчатой. Это обусловлено особенностями конструкции, ключевую функцию работы в которых возложено на блок управления. Этот тип коробки перед более экономичный, по сравнению с классическим «автоматом», этот тип оборудования дарит водителям плавность во время движения. К недостаткам следует отнести высокую стоимость вариатора и обслуживания. Благодаря тому, что система управления вариатора эффективно использует мощность силового агрегата, согласовывая обороты коленчатого вала с нагрузкой на автомобиль, достигается хорошая топливная экономичность, что, пожалуй, следует назвать одним из главных преимуществ этой КПП. Вот несколько особенно полюбившихся автолюбителям моделей, оснащенных вариатором: SubaruImpreza, Toyota Yaris,Honda Jazz, Nissan Teana, Mitsubishi ASX.
Что такое автоматическая коробка передач
Коробка-автомат — это один из видов трансмиссии, при которой происходит автоматический выбор необходимого передаточного числа без участия водителя с учетом характера движения, скорости и других параметров.
В автомобиле с АКПП отсутствует педаль сцепления в связи с тем, что сцепление заменено гидротрансформатором, который и передает крутящий момент на колеса.
Запуск автомобиля с АКПП
Для обеспечения сохранности АКПП в автомобиле предусмотрены несколько видов защит.
Для запуска двигателя автомобиля рычаг селектора должен располагаться в положении Parking (P) или Neutral (N). При нахождении селектора в других режимах пуск мотора будет невозможен, так как или не провернется ключ или вообще ничего не произойдет.
В связи с тем, что режим «N» задуман производителем в основном для буксировки машины, то для запуска двигателя предпочтительнее использовать режим «Р», при котором ведущие колеса заблокированы, что защищает от незапланированного движения автомобиля по наклонной поверхности.
Еще одной немаловажной защитой от неправильного запуска автомобиля является необходимость выжима тормозной педали, что очень полезно при пуске машины в положении селектора на «N», так как нажатая педаль тормоза не даст покатиться автомобилю при нахождении на наклонной поверхности. В современных машинах существуют дополнительные виды защит с целью противодействия угону
Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона
В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона.
Для ее снятия необходимо аккуратно поворачивать ключ при одновременном повороте рулевого колеса в любом направлении. При согласованных действиях защита от угона выключится и будет возможен запуск автомобиля.
Как трогаться на автомате
После запуска двигателя машину необходимо снять с ручного тормоза.
Для начала движения при выжатой педали тормоза необходимо перевести селектор на одно из положений, нажав кнопку на нем:
- «D» — движение вперед в обычных условиях;
- «R» — движение задним ходом при необходимости маневра;
- «L» или «D2» — для движения по бездорожью, при нахождении автомобиля на значительном уклоне в момент начала движения, максимально разрешенная скорость для таких режимов менее 40 км/ч;
- «D3» — при необходимости тронуться с небольшой горки;
- «S», «W», «*», «Hold», «Winter» — зимний режим, для старта и движения по снегу со сниженной вероятностью пробуксовки ведущих колес.
После отпускания педали тормоза автомобиль начнет движение даже без нажимания на педаль акселератора (газа).
При сильных морозах до начала движения после длительной стоянки в холодном месте необходимо дать прогреться двигателю и трансмиссии в течение 6-10 минут.
Как тормозить двигателем на автомате
На автоматических КПП можно тормозить двигателем, только этот процесс отличается от МКПП.
Для подтормаживания двигателем в зависимости от условий необходимо выбрать следующие положения селектора:
- при наличии кнопки «O/D» на скорости ниже 110 км/ч ее можно нажать для плавного притормаживания двигателем и ограничения скорости передвижения до 80 км/ч;
- «L», «D1» или «D2» при движении по бездорожью со спусками и подъемами под большим углом, такие режимы позволяют использовать максимум мощности и ограничивают скорость до 20-50 км/ч (L, D1), 40-80 км/ч (D2);
- «D3» — движение до 3-й передачи при скорости до 100-110 км/ч;
Как пользоваться ручником
Производитель указывает, что использовать стояночный тормоз необходимо даже в положении селектора «Р»
Основными моментами для использования ручного тормоза являются:
- необходимость дополнительной фиксации машины при стоянке с работающим мотором, особенно при покидании транспорта;
- необходимость надежной фиксации машины в случае установки запаски и другого мелкого ремонта;
- при остановке на поверхности с большим углом наклона для избегания выбивания селектора с положения «Р» из-за большой нагрузки на ведущие колеса.
Перед началом движения необходимо проверять стояночный тормоз для избегания попытки начать движение при затянутом стояночном тормозе.
Роботизированная КПП
Недостатком такой коробки может являться то, что к ней нужно привыкнуть. При классическом ручном переключении передач водитель сам может сглаживать плавность хода автомобиля благодаря плавному выжиманию сцепления, и добавлению оборотов. При езде с роботизированной коробкой в момент включения передачи может ощущаться небольшой рывок. Чтоб его компенсировать, производители придумали РКПП с двумя сцеплениями. Его суть такова: в момент переключения передач, компьютер одновременно готов подключить передачу на одну больше и на одну меньше. Благодаря этому переключение происходит практически мгновенно без рывков.
Классика в лице МКПП
Есть категория автолюбителей, которые даже не хотят спорить относительно того, что лучше, когда им на выбор предлагаются автомат, вариатор, механика и роботизированная коробка передач. В их понимании существует лишь одна трансмиссия, и это только механика.

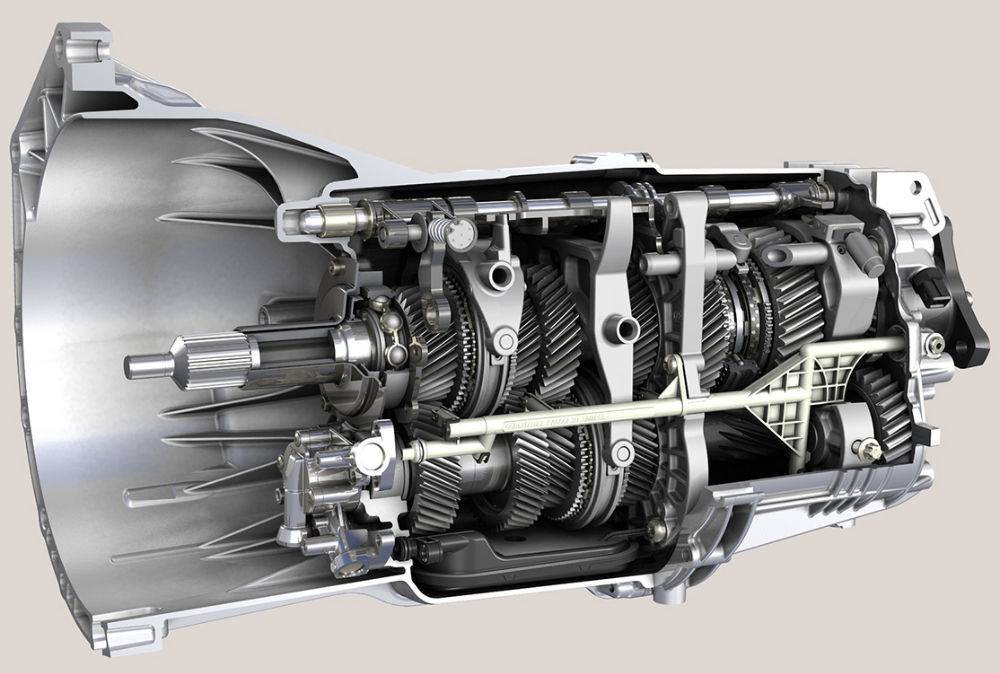

МКПП в разрезе
В основном такого мнения придерживаются автолюбители старой школы, у которых в своё время просто не было иных вариантов, кроме МКПП. Они учились ездить на механике, первую машину покупали с механической коробкой и до сих пор используют только такой тип КПП. По их утверждению, механика не имеет никаких проблем, она не ломается, является наиболее практичной, универсальной и долговечной.
Но согласиться с таким утверждением сложно. Всё обстоит не совсем так, как рассказывают бывалые автомобилисты. Существует ряд МКПП, где количество проблем и изъянов значительно превышает численность неисправностей в не самых надёжных автоматах. Если и выбирать механику, то строго от проверенного производителя, которая успешно себя зарекомендовала, давно выпускается и имеет множество положительных отзывов. Только так вы сможете гарантированно получить действительно такую МКПП, какой её считают и описывают.
Чтобы определить, какая коробка передач будет лучше, сравнивая такие трансмиссии как механика, автомат, робот и вариатор, стоит взглянуть на их сильные и слабые стороны, что мы и сделаем. Если говорить объективно и учитывать классическую, проверенную временем и длительной эксплуатацией МКПП, то преимущества здесь будут следующие:
- Ремонт механики считается самым дешёвым в сравнении со всеми конкурентами.
- Ресурс МКПП также выше. Поэтому при выборе машины на вторичном рынке, которой исполнилось более 5-7 лет, чтобы не рисковать, предпочтительнее брать авто именно на механике.
- При возникновении неисправностей авто на МКПП всё равно сможет двигаться дальше. Это будет сопровождаться шумом и скрежетом, зато у водителя появится возможность своим ходом добраться до гаража или автосервиса. Такой возможности у автомата нет.
- Если соблюдать правила эксплуатации, расход топлива на механике окажется минимальным. Хотя постепенно некоторые АКПП, и особенно вариаторы, активно приближаются и опережают механику по экономичности. Поэтому это преимущество постепенно перестаёт быть столь очевидным.
- МКПП предусматривает элементарное обслуживание. Никаких сложных манипуляций здесь проделывать не приходится. Основным условием качественной работы является своевременная замена трансмиссионного масла. Проводится она обычно раз в 50-60 тысяч километров.
- Механика обладает максимальным ресурсом. Есть множество примеров автомобилей, которые ездят более 20 лет без замены и серьёзного ремонта МКПП.
Помимо очевидных преимуществ, есть у механики и некоторые недостатки. Основным из них считается сомнительный уровень комфорта. Правая рука водителя всегда сконцентрирована на ручке МКПП, и времени для отдыха практически нет. Особенно сложно и утомительно ездить на механике в условиях плотного трафика, постоянных пробок и многочисленных светофоров.
Это становится настоящей проблемой для новичков. Слишком многом внимания приходится уделять переключению передач и одновременной работе коробки с педалью сцепления и газа. Со временем человек привыкает, но всё же, по сравнению с автоматом, механика очевидно уступает.
Если неправильно работать ручкой МКПП, есть риск сжечь сцепление, сломать трансмиссию и перегрузить двигатель. Автомат в этом компоненте лучше, поскольку он дозирует нагрузку и правильно выбирает передачи. Тем самым мотор чувствует себя намного лучше. Обучившись правильной работе с МКПП, такой минус вы сможете убрать из списка.
Подводя итоги, стоит отметить, что в плане комфорта и удобства вождения МКПП объективно уступает любому виду автомата. Но механика точно доставит меньше проблем, нежели хороший автомат.
Какие бывают коробки передач
КПП можно разделить на два вида – механическая и автоматическая.
В первом случае все переключения передач осуществляет водитель. Он выжимаем сцепление, прерывая связь двигателя и коробки, двигает рычаг, включая первую и последующие скорости. Весь это процесс контролирует человек.
Минусы:
- Переключает скорости только водитель;
- Нужно уметь пользоваться педалью сцепления, иначе даже с места тронуться не получиться.
Плюсы:
- Надежная как автомат «Калашникова»;
- Не прихотливая. Масло в коробке можно менять раз в 100 тысяч километров;
- Можно буксировать автомобиль на тросе, буксовать на ней в снег и грязь, тягать на сцепке другие машины и прицепы.
Во втором случае все манипуляции с коробкой передач автомобиля осуществляет автоматика и компьютер. Человеку нужно лишь перевести селектор КПП в нужное положение, и нажать педаль газа. Машина сама поедет и задумываться, когда нужно переключать передачи, как правильно «выжимать» сцепление – не нужно, за вас все сделает АКПП. Поэтому она называется «Автоматическая», то есть все действия происходят автоматически.
Виды АКПП: типы автоматических коробок
К автоматическим трансмиссиям можно отнести классический гидроавтомат (АКПП), роботизированную трансмиссию (РКПП) и трансмиссию вариаторного типа (CVT).
Еще следует выделить ограничения по буксировке, длительные пробуксовки колес на скользкой поверхности могут привести к перегреву и быстрому выходу из строя автоматической трансмиссии.
Также для увеличения ресурса дисков сцепления роботизированной коробки инженеры пошли еще дальше и разработали двух дисковую роботизированную коробку передач с мокрым сцеплением. В этом случае диски сцепления погружены в масляную ванну.
Принцип работы вариаторной коробки заключается в наличии двух конусов и шкивов, установленных в корпусе коробки, которые соединены между собой ремнем (цепью). К одному из конусов подается крутящий момент непосредственно от коленчатого вала, а другой через дифференциал соединен с полуосями.
Соответственно, это позволяет гибко изменять передаточное отношение, плавно меняется скорость автомобиля. Вариаторная коробка передач благодаря особенностям конструкции работает по особому алгоритму, а именно:
Чтобы устранить эти недостатки, производители на программном уровне внесли изменения в алгоритм работы блока управления вариаторной коробки передач (блок управления имитирует рывки, напоминающие переключения ступеней на классическом автомате, а также появились так называемые виртуальные фиксированные передачи).
Коробка переключения передач автомобиля. Зачем она нужна?
Коробка переключения передач автомобиля – зачем она нужна?
Коробка переключения передач автомобиля предназначена для изменения передаточного числа, проще говоря, чтобы при одних оборотах двигателя ведущие колеса автомобиля могли вращаться с разной скоростью.
Для чего это надо, если скорость автомобиля так же можно регулировать нажатием на педаль газа? Все дело в двух свойствах всех двигателей внутреннего сгорания – это малый диапазон рабочих частот и невысокая мощность агрегата.
Действительно, стандартный двигатель внутреннего сгорания работает в диапазоне 800 – 6000 оборотов в минуту, а вот при движении транспортного средства диапазон сужается еще больше – от 1500 до 4000. Если поддерживать обороты менее полутора тысяч, то агрегат довольно быстро выйдет из строя, так как давление масла в системе будет недостаточным для смазки. При работе на больших оборотах же происходит активный износ деталей, что тоже приводит к выходу двигателя из строя. Если же соединить двигатель с колесами напрямую, то машина даже не сможет тронуться с места – это второе свойство ДВС – слишком низкая мощность.
{typography legend_blue}Простой пример – попробуйте включить 4 передачу и тронуться с места, в большинстве случаев у Вас ничего не получится, так как во многих автомобилях 4 передача – прямая, то есть двигатель напрямую вращает ведущие колеса. Для этого и предназначена КПП – чтобы облегчить нагрузку на мотор, а так же позволить ему работать в узком диапазоне частот коленчатого вала. {/typography}На первой или второй передаче машина обладает большой мощностью, но не может двигаться на большой скорости. Пониженные передачи предназначены для трогания автомобиля, подъема в гору, когда двигатель испытывает большую нагрузку, для перевозки тяжелых грузов.
А вот на следующих передачах скорость будет больше, а тягловая мощность меньше, к примеру, въехать на крутой склон на 4 скорости очень трудно – двигатель может попросту заглохнуть.
Помимо этого, коробка переключения передач автомобиля позволяет выбирать режим движения – вперед или назад. Некоторые неопытные автолюбители считают, что при движении назад, двигатель автомобиля вращается в обратную сторону, однако, это не так – коленчатый вал всегда вращается в одну сторону, движение задним ходом осуществляется лишь за счет дополнительной системы шестерней в КПП.
Обычно, задний ход имеет одну передачу, однако, на некоторых старых моделях автомобилей существовал рычаг «реверса», то есть, при его переключении водитель имел либо 4 передачи вперед, либо 4 передачи назад.
Нейтральное положение рычага коробки передач позволяет отсоединить двигатель от ведущих колес, фактически, КПП служит связующим звеном между двигателем и колесами. В автоматических трансмиссиях имеется и режим «парковка», который выполняет функцию «стояночного тормоза».
Теперь Вы знаете, для чего предназначена коробка переключения передач автомобиля.Коробка переключения передач автомобиля
Преселективный метод переключения скоростей
В отличие от АКПП, в роботизированной коробке всегда находятся во включенном состоянии одновременно две передачи – одна четного, другая нечетного рядов. При переключении скоростей происходит мгновенный переход муфты сцепления с одной на другую шестеренную пару. При этом поток передаваемой мощности практически не прерывается.
Большое преимущество роботов – их компактные размеры и сравнительно небольшой вес. Два ведомых вала КПП с рабочими шестернями четных и нечетных передач расположены один внутри другого. Благодаря такому решению, коробка занимает минимальный объем в подкапотном пространстве.
