Определение и расшифровка ошибок на ваз 2114
Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.
Самодиагностика ваз 2114
Последовательность действий следующая:
- Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
- Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
- Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.
Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.
Таблица кодов ошибок ваз 2114
| Код | Описание ошибки |
|---|---|
| 1 | Неисправности в работе микропроцессора |
| 2 | Неполадки с датчиком уровня топлива |
| 4 | Превышение допустимого напряжения в электросети |
| 8 | Слишком низкое напряжение электросети |
| 13 | Отсутствие сигнала от кислородного датчика |
| 14 | Очень высокий уровень сигнала датчика температуры охлаждающей жидкости |
| 15 | Очень низкий уровень сигнала датчика температуры охлаждающей жидкости |
| 16 | Высокое напряжение в бортовой сети |
| 17 | Низкое напряжение в бортовой сети |
| 19 | Проблемы с сигналом датчика положения коленвала |
| 24 | Неисправности в работе датчика скорости |
| 41 | Неправильные сигналы датчик фаз |
| 51, 52 | Неполадки с ПЗУ и ОЗУ устройства соответственно |
| 53 | Не работает СО-потенциометр |
| 61 | Проблемы с датчиком лямбда-зонда |
Диагностика неисправностей с использованием специального оборудования
Для выявления неисправностей на СТО обычно используют бортовой компьютер автомобиля и ноутбук со специализированными приложениями. В этом случае удается получить коды ошибок, которые соответствуют различным неполадкам. Наиболее распространенные из них приведены в таблице.
Код
Описание ошибки
Р0102, Р0103
Датчик массового расхода воздуха отправляет неверный сигнал.
Р0122,
Р0123
Датчик дроссельной заслонки предоставляет неправильные сведения.
Р0130-Р0134
Наличие неисправности в датчике кислорода или повреждения электропроводки, соединяющей его с системой.
Р0201-Р0204
Засорение или замыкание форсунок или обрыв электропроводки их датчика.
Р0300
Проблемы с зажиганием (пропуски).
Р0335,
Р0336
Датчик детонации работает неправильно.
Р0351, Р0352
Катушки зажигания функционируют неправильно. При отображении таких кодов ошибки двигатель может «троить». О данной проблеме могут также сигнализировать ошибки Р2301 и Р2304.
Р0480
Вентилятор охлаждения не функционирует.
Р0505, Р0506, Р0507
Датчик холостого хода неисправен.
Р1602
Электропитание бортовой сети отсутствует (наиболее распространенная ошибка).
Р1689
Неисправности в работе бортового компьютера
Обратите внимание, поскольку в этом случае он выдает неправильные коды ошибок.
Если возникают ошибки с другими кодами, следует ознакомиться с информацией о них в файле, который находится в комплекте с приложением для диагностики автомобиля, или осуществить поиск в интернете.
Контроллер очищает память после выключения двигателя вместе с зажиганием и отсоединения питания от аккумулятора на 10-15 секунд. Таким способом можно после ремонта определить, была ли устранена неисправность.
Ошибки в ВАЗ 2114 возникают нередко, поэтому навыки распознавания их окажутся не лишними для проведения правильного ремонта автомобиля. Для правильной диагностики потребуется компьютер со специальной программой и понимание показаний бортового компьютера.
Почти каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что . Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. Первым признаком того, что возникли неисправности – это появление на приборной панели индикатора «Check Engine»
. Но, не все автомобилисты знают, что это значит. Поэтому, необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в работе системы.
Вычисление кодов
Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.
ЭБУ Январь 4 для ВАЗ 2110
Само диагностика происходит так:
- Соединяете контакт «В», который имеет колодка диагностики и «массу»;
- Ключ в зажигании поворачиваете на третье положение, машину не заводите;
- Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
- Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.
ELM327
Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.
ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.
Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.
Работа адаптера возможна на компьютерах с различной ОС. А именно:
- DOS;
- Windows;
- MacOS;
- Linux;
- PalmOS;
Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.
Основные возможности
Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:
- Считывает коды ошибок, неисправностей автомобиля;
- Отображает коды и их описание;
- Экспортирует данные на распечатку, если необходимо;
- Удаляет коды ошибок;
- Выводит данные в метрической системе измерения и системе, используемой в США;
- Записывает, сохраняет данные, строит графики;
- Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.
Проверка многих параметров работы автомобиля должна осуществляться на ходу
Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование
Комплектация
Приобретая такой адаптер, вы получаете:
- Высокоточный адаптер, основанный на процессоре ELM327;
- Кабель OBDII;
- Кабель для соединения с компьютером;
- Диск с бесплатным программным обеспечением.
Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.
Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

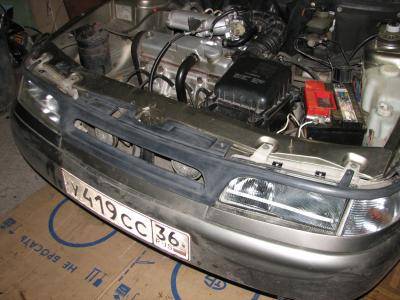

Обслуживание
Обслуживаются двигатели ВАЗ 2110 достаточно типично. Так, плановое техническое обслуживание проводится в границах 10-15 тыс. км пробега. Если транспортное средство эксплуатируется на ГБО, то ТО необходимо сократить до 8-10 тыс. км, чтобы сохранить мотор и продлить ресурс использования.
Двигатель ВАЗ 2110 16 клапанов достаточно неприхотливый в использовании масла. Так, ему идеально подойдёт, как полусинтетика, так и синтетическая смазочная жидкость. Многие автолюбители задают вопрос, – какой объем масла следует лить в мотор? Почти во все движки заливается 3,5 литра масла.
Методы диагностики ошибок
В 2020 году ошибки на бортовом компьютере ВАЗ 2110 можно выявить двумя способами.
- Самодиагностика. Способ осуществим благодаря специальной опции в бортовом компьютере. Принцип заключается в том, что система показывает неисправности основных цепей и механизмов. Достоинством выступает отсутствие необходимости дополнительного оборудования или специальных программ – все, что нужно уже «зашито» в бортовой компьютер. К минусам следует отнести малую точность показаний.
- При помощи вспомогательного оборудования. Разновидность процедуры отличается высокой точностью считываемых данных. Благодаря стороннему анализатору можно доподлинно узнать, где конкретно возникла поломка, что облегчает процесс ремонта. Явным минусом выступает необходимость подключения компьютера со специальной программой. Подобное оснащение присутствует только в специализированных сервисных станциях.
Самодиагностика ВАЗ 2110: коды ошибок
Чтобы включить режим самостоятельного определения неисправностей, от водителя или мастера потребуется выполнить определенную последовательность действий.
- Выключить зажигание двигателя.
- Зажать клавишу сброса суточного пробега и, не бросая ее включить зажигание. При этом на дисплее должны загореться все цифровые ячейки.
- Клацнуть на любую кнопку управления модулем два раза.
- На приборе высветится номер ошибки.
Если все сделано правильно, на приборке загорится один из перечисленных символов:
- 2 – критическое превышение номинальных показателей напряжения бортовой сети, возможно короткое замыкание магистральной линии или нагруженных узлов;
- 3 – подобная ошибка на панели приборов ВАЗ 2110 указывает, что датчик уровня бензина поврежден или присутствуют проблемы в питании сенсора, для проверки можно заменить деталь новой и прозвонить цепь;
- 4 – ошибка 4 ВАЗ 2110 показывает, что датчик температуры антифриза сломался или перебита его проводка, устраняется проблема аналогично;
- 5 – термометр, предназначенный для измерения температуры за бортом неисправен;
- 6 – мотор сильно перегрелся, необходимо остановиться и подождать остывания, при этом должен присутствовать звуковой сигнал (долить антифриз/воду в радиатор);
- 7 – давление лубриканта в картерном отсеке двигателя ниже установленной нормы, требуется срочно восполнить потери;
- 8 – ошибка 8 ВАЗ 2110, расшифровка показывает, что тормозная система повреждена, возможно, падение уровня жидкости в расширительном бачке или сильный износ колодок;
- 9 – полный разряд аккумулятора, элемент нужно зарядить или заменить новым модулем;
- Е – программный сбой прошивки бортового компьютера, здесь поможет полная диагностика сканером и квалифицированный ремонт в мастерской.
Также ошибка 14 ВАЗ 2110 или другое двузначное число будет говорить о наличии двух проблем. Обычно при подобной картине шифры суммируются. К примеру, ошибка 10 ВАЗ 2110 может показывать на проблемы в цепях №4 и 6.
Как сбросить ошибки на ВАЗ 2110
Обычно процедура проводится после выполнения ремонта узла, за который отвечает код неисправности. При этом символ не пропадает – его нужно принудительно сбросить. Делается это достаточно просто. От пользователя требуется войти в сервисный режим (зажать кнопку суточного пробега), далее дважды клацнуть на любой орган управления. После выполнения манипуляций на дисплее отобразится код. Для устранения кнопка суточного пробега зажимается на 3-4 секунды и система обнуляется. Выход из диалогового окна выполняется машиной самостоятельно после 30 секунд бездействия.
Распиновка и где находится диагностический разъем ВАЗ-2112
Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?
Где искать разъем
Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной
Рассмотрим несколько машин ВАЗ в качестве примера:
- на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
- на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
- на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
- на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
- на Приоре его нужно искать сразу за бардачком, на стенке.
Распиновка
Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:
- 4-й и 5-й контакты – выходы GND.
- 16-й контакт – +12 В (линия питания).
- 7-й контакт – непосредственно диагностическая линия.
С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:
- Контакт H – +12 В (линия питания).
- Контакт G – +12 В для бензонасоса.
- Контакт A – GND-выход.
- Контакт M – линия диагностики.
Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя
Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.
Ошибка 1602
Если на бортовом компьютере Лада Приора 16 клапанов появилась ошибка 1602, то это означает, что в контроллере упало напряжение бортовой сети. Как показывает опыт владельцев ВАЗ 2170, на работу машины ошибка 1602 не влияет, если снять клемму с АКБ, то 1602 пропадет, но через некоторое время снова появится. У 1602 может быть несколько причин:
- Проблемы в работе генератора. Измерьте его напряжение, в исправном состоянии он выдает 13,7-14 В.
- Большое падение напряжения во время пуска мотора тоже приводит к появлению 1602. ЭБУ фиксирует падение напряжения и автоматически корректирует время. В первую очередь необходимо проверить массу на электронный блок управления.
- Коды 1602 появляются, когда охранная система блокирует одну из электрических цепей.
Ошибки панели VDO и коды неисправностей
На всех инжекторных автомобилях ВАЗ 2110, 2111 и 2112 есть такая функция, как самодиагностика комбинации приборов и даже выявление определенных ошибок с предоставлением кодов на дисплей.
Чтобы запустить эту функцию, необходимо удерживая кнопку сброса суточного пробега, включить зажигание автомобиля. Чтобы долго вы не думали, что и как делать, советую посмотреть подробный видео обзор, который я записал для данной темы. Видео сделано на примере ВАЗ 2112.
Что касается расшифровки ошибок, то ниже постараюсь сделать текстовое их описание, чтобы было более наглядно и доступно для каждого.
Коды бортового компьютера и их значение
Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.
Схема подключения БК

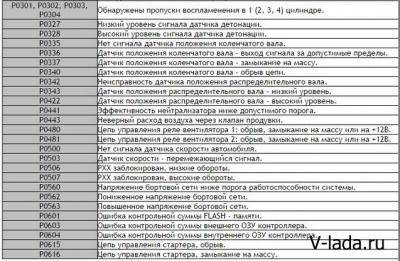

Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.
| Коды | Описание проблемы |
| 0102, 0103 | Неправильный уровень сигнала датчика массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал датчика температуры впускного воздуха. Требуется его замена |
| 0115 – 0118 | Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена |
| 0122, 0123 | Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик |
| 0130, 0131 | Не работает датчик кислорода |
| 0135 – 0138 | Не работает устройство для нагрева датчика кислорода. Требуется замена |
| 0030 | Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора. |
| 0201 – 0204 | В цепи управления форсунками обнаружен обрыв |
| 0300 | Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись |
| 0301 – 0304 | В цилиндрах двигателя обнаружены пропуски зажигания |
| 0325 | В цепи устройства детонации произошли сбои |
| 0327, 0328 | Датчик детонации вышел из строя. Требуется его замена |
| 0335, 0336 | Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить |
| 0342, 0343 | Вышел строя датчика фаз. Устройству требуется замена |
| 0422 | Неисправен нейтрализатор |
| 0443 – 0445 | Не работает клапан продувки адсорбера. Требуется замена устройства |
| 0480 | Не работает вентилятор охлаждения. Требуется замена устройства |
| 0500, 0501 , 0503, 0504 | Вышел из строя датчик скорости. Устройство подлежит замене |
| 0505 – 0507 | Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора |
| 0560, 0562, 0563 | Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи. |
| 0607 | Канал детонации не работает |
| 1115 | Цепь нагрева датчика кислорода работает с перебоями |
| 1135 | В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене |
| 1171, 1172 | Уровень газа потенциометра не соответствует норме |
| 1500 | Обнаружен обрыв в цепи управления устройства бензонасоса |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода. |
| 1541 | Произошел обрыв в цепи управления реле бензонасоса |
| 1570 | Антипробуксовочная система получила обрыв в цепи |
| 1600 | Данные об антипробуксовочной системе не поступают на бортовой компьютер |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления |
| 1606, 1616, 1617 | Обнаружена поломка датчика определения неровного дорожного полотна |
| 1612 | Обнаружена неисправность сброса электронного блока управления |
| 1620 | Неполадки в работе постоянного запоминающего устройства |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи. |
| 0481 | Сломался второй вентилятор системы охлаждения. Устройство требует замены |
| 0615 – 0617 | В цепи реле стартера обнаружены обрывы или короткое замыкание |
| 1141 | Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода |
| 230 | Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить |
| 263, 266, 269, 272 | Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов. |
| 640 | Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine |
Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.
