Механический наддув двигателя своими руками: установка компрессора

3 Покупка и установка кит-комплекта

Для тех, кто не готов платить большую сумму денег за эксклюзивный нагнетатель воздуха для своего автомобиля, есть более простой вариант монтажа компрессора. Эти вариантом является покупка кит-комплекта – готового набора, включающего в себя рассчитанный или адаптированный компрессор, а также все составляющие, необходимые для выполнения монтажных работ своими руками.

Основное достоинство готового компрессора – возможность его установки своими руками. С приобретением набора тоже не возникнет трудностей: в автомагазинах страны есть огромный выбор китайских комплектов, которые отличаются простотой адаптации.

Установить такой набор нагнетателя с механическим приводом вполне реально без вмешательства в конструкцию двигателя. Также нет нужды своими руками производить монтаж дополнительных систем охлаждения и менять прошивку ЭБУ двигателя.

Среди недостатков китайских наборов стоит отметить их недолговечность. Средний срок службы такого кит-комплекта составляет около 3-5 лет.

Перед приобретением готового набора стоит определиться с его параметрами. Прежде чем отправиться в автомагазин, найдите в интернете модель подобранного вами кит-комплекта и просмотрите его характеристики.

После того, как вы приобрели подходящий набор, можно приступать к его монтажу. Установка комплекта нагнетателя воздуха своими руками не требует специальных навыков. Однако умение произвести несложный ремонт, а также опыт в обращении с отверткой определенно вам не помешает.

Если для своего автомобиля вы купили нагнетатель воздуха с механическим приводом типа «auto-turbo», то установка оборудования отнимет у вас не более получаса. Все, что от вас потребуется – это установить компрессор на специальный кронштейн, который идет в комплекте, а также подключить провода согласно инструкции.

В случае, если вы приобрели нагнетатель воздуха типа «sc-vaz», отличающийся более мощным наддувом, то для его монтажа от вас потребуется больше времени. Перед установкой данного оборудования необходимо «разжать» мотор, заменить старую косу двигателя, прикрутить интеркулер и масляный радиатор. Далее вставляем нагнетатель воздуха с механическим приводом, прикручиваем его и подсоединяем магистрали. По окончанию работы стоит несколько раз завести и заглушить двигатель. Таким образом новое оборудование адаптируется к двигателю.

Стоит помнить, что последние модели кит-комплекта типа «sc-vaz» способны резкими скачками увеличивать мощность мотора. Поэтому сразу после установки такого оборудования не рекомендуется эксплуатировать автомобиль более 2 часов.

https://youtube.com/watch?v=4DS954K071E

Конструкция и принцип работы механического наддува

В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.

Устройство механического наддува

Система механического наддува состоит из следующих элементов:

• механический нагнетатель (компрессор);
• интеркулер;
• дроссельная заслонка;
• заслонка перепускного трубопровода;
• воздушный фильтр;
• датчики давления наддува;
• датчики температуры воздуха во впускном коллекторе.

Схема работа механического наддува

Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.

Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.

Типы привода механического наддува

Ременной привод кулачкового компрессора

Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:

• Система прямого привода – предполагает  монтаж компрессора непосредственно на фланец коленчатого вала двигателя.
• Ременный привод. Передача усилий реализуется при помощи ремня. Различные производители используют свои виды ремней (плоские, клиновидные или зубчатые). Системы с использованием ремня характеризуются коротким сроком службы и вероятностью возникновения проскальзывания.
• Цепной привод. Имеет аналогичный ременному приводу принцип.
• Шестеренчатый привод. Недостатком такой системы является повышенный шум и большие габариты.

Виды механических компрессоров

Центробежный компрессор

Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:

• Центробежный нагнетатель. Самый распространенный вид механических нагнетателей. Основной рабочий элемент системы – колесо (крыльчатка), которое имеет сходную конструкцию с компрессорным колесом . Оно вращается со скоростью порядка 60 000 оборотов в минуту. При этом воздух всасывается в центральную часть компрессорного колеса в режиме высокой скорости и малого давления. Пройдя через лопасти нагнетателя, воздух подается во впускной коллектор, но уже в режиме низкой скорости и высокого давления. Этот вид нагнетателя используется в комплексе с турбокомпрессорами для устранения .

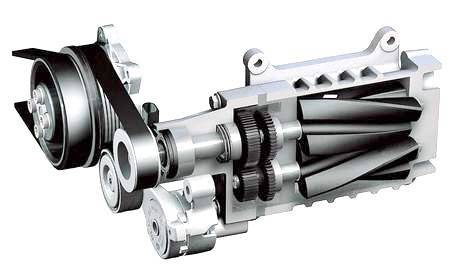

• Винтовой нагнетатель. Представляет собой систему из двух вращающихся шнеков (винтов) конической формы. Воздух, попадая в более широкую часть, проходит по камерам компрессора и, благодаря вращению, сжимается и нагнетается в патрубок впускного коллектора. Такие системы применяются в основном на спортивных и дорогостоящих автомобилях, поскольку достаточно сложны в изготовлении. Их преимущество – высокая эффективность работы.
• Кулачковый нагнетатель (roots). Один из первых видов механических нагнетателей. Конструктивно он представляет собой два ротора со сложным профилем сечения. Оси вращения роторов соединяются двумя одинаковыми шестернями. При вращении системы воздух перемещается между стенками корпуса и кулачками, в результате чего происходит его нагнетание во впускной трубопровод. Недостатком этой системы является образование избыточного давления, что провоцирует сбои в работе наддува. Для устранения этого явления в конструкции кулачкового нагнетателя предусматриваются либо муфта с электрическим приводом (управление с отключением нагнетателя), либо перепускной клапан (без отключения нагнетателя).

Винтовой нагнетатель

Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota.  При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.

Установка механического компрессора на двигатель: тонкости и нюансы

Установка компрессора на двигатель возможна в условиях гаража. Для этого потребуется определенный набор инструментов и навыки в ремонте автомобилей.

Монтаж узла на неподготовленный силовой агрегат приведет к уменьшению его ресурса. Чтобы улучшить технические характеристики двигателя, не вызвав при этом быстрого износа деталей, необходимо провести несколько доработок.

Система впуска

Изменение конструкции направлено на снижение сопротивления при подаче воздуха. С целью доработки системы впуска монтируют фильтр нулевого сопротивления. Он не препятствует прохождению воздушной массы.

Возможна доработка впускного коллектора. С внутренних поверхностей убирают шероховатости. В некоторых случаях допустимо изменение конструкции впускного коллектора. Целью является достижение равномерной подачи воздуха или топливовоздушной смеси одновременно во все цилиндры.

Система охлаждения

При большем объеме топливовоздушной смеси, сгорающей в рабочих цилиндрах, увеличивается количество вырабатываемого тепла. При этом штатная система не справляется со своей задачей.

Чтобы улучшить охлаждение, устанавливают дополнительные радиаторы. Для обеспечения нормальной циркуляции жидкости монтируют водяную помпу с электрическим приводом.

При сжатии в компрессоре воздух нагревается. При этом снижается его плотность. Топливовоздушная смесь сгорает не полностью. Это негативно влияет на мощностные характеристики двигателя. Потребуется обеспечить дополнительное охлаждение наддувочного воздуха.

Выпуск отработавших газов

Подача большого количества воздуха требует облегчить отвод продуктов горения. В систему выпуска отработавших газов носят следующие изменения:

1. Увеличивает пропускную способность каналов в головке блока цилиндров (ГБЦ).
2. Совмещают отверстия в ГБЦ и выпускном коллекторе. Это снижает степень сопротивления при прохождении газов.
3. Подбирают распределительный вал с нужной степенью открытия выпускных клапанов.
4. Устанавливают на транспортное средство прямоточную систему выпуска продуктов горения.
5. Удаляют катализатор.

Доработки направлены на снижение сопротивления прохождению продуктов горения. Так удается повысить мощность силового агрегата.

Головка блока цилиндров

Чтобы обеспечить беспрепятственное прохождение воздушной массы в ГБЦ, увеличивают диаметр каналов. Это повышает и пропускную способность впускного и выпускного тракта.

Возможна установка распределительного вала измененной конструкции. От формы его кулачков зависит время и степень открытия клапанов. Монтаж нового вала позволяет сдвинуть фазы газораспределения и улучшить наполняемость рабочих цилиндров.

Воздушный компрессор из огнетушителя или газового баллона

При наличии мощного автокомпрессора для подкачки колес (ради такого случая его можно и купить), вы легко сделаете полноценный воздушный агрегат средней мощности. Достаточно приобрести старый углекислотный огнетушитель или газовый баллон, и соединить его с готовой «качалкой». Есть нюансы, которые надо соблюсти:

1. 1. Донорская емкость не должна иметь коррозийных и механических повреждений
   2. Запас по давлению должен составлять 100% от планируемого. То есть, если вы рассчитываете «набивать» его до 5 атмосфер, то гарантированная паспортная прочность должна выдерживать не менее 10 атмосфер
   3. Необходимо установить датчик с аварийным выключателем. Когда давление достигнет номинала, компрессор выключится.

1. В крайнем случае установите механический клапан аварийного сброса давления. И разумеется, в системе должен быть автономный манометр (помимо установленного на компрессоре)
2. Конструкция должна быть устойчивой, полезно сделать стальную обрешетку, на случай разрыва ресивера
3. Если вы редко пользуетесь построенным агрегатом, не оставляйте высокое давление надолго. Достаточно 0,5 атмосфер, для поддержания герметичности.

Механический нагнетатель: устройство компрессора на двигатель автомобиля и принцип работы

Как уже было сказано выше, механические компрессоры приводятся в действие от коленчатого вала. Чаще всего для этого используется приводной ремень. Что касается компрессора, в его основе лежит ротор, который создает давление воздуха.

При этом компрессор должен вращаться быстрее коленвала ДВС. Для этого ведущая шестерня  изготавливается большей по размеру, чем шестерни компрессора. Компрессор вращается с частотой около 50 тыс. об/мин., поднимая давление PSI с 6 до 9 до дюймов на квадратный дюйм. С учетом того, что атмосферное давление составляет около 14.7 фунтов на квадратный дюйм, компрессор увеличивает подачу воздуха фактически в половину.

Добавим, что воздух, нагнетаемый под давлением, сильно сжимается и нагревается, теряя свою плотность. Простыми словами, чем меньше плотность, тем меньшее количество воздуха получится подать в цилиндры. Чтобы увеличить количество воздуха, его дополнительно следует охладить перед подачей во впуск.

За охлаждение отвечает интеркулер, который бывает воздушным и жидкостным. Интеркулеры представляют собой радиатор, куда попадает горячий сжатый воздух после выхода из компрессора для охлаждения.

Виды механических компрессоров

Механические компрессоры, которые устанавливаются на двигатель внутреннего сгорания:

• роторный компрессор,
• двухвинтовой нагнетатель;
• центробежный компрессор;

Основные отличия заключаются в том,  как реализована подача воздуха. Компрессор роторный и двухвинтовой имеют в своем устройстве разные типы кулачковых валов. Центробежный нагнетатель оборудован крыльчаткой, которая затягивает воздух вовнутрь. Также отметим, что в зависимости от размеров и типа нагнетателя напрямую зависит его эффективность.

• Например, роторные компрессоры обычно имеют большие размеры и ставятся сверху на двигатель. В основе лежит большой ротор. При этом данное решение отличается меньшей эффективностью, чем аналоги, так как вес автомобиля сильно увеличивается и создается прерывистый поток воздуха со «всплесками», а не постоянный и стабильный.
• Двухвинтовой компрессор работает по принципу проталкивания воздуха через пару меньших по размеру роторов, похожих на червячную передачу. В результате работы воздух попадает в полости между лопастями роторов. Затем воздух сжимается внутри корпуса роторов.

Эффективность такого решения выше, однако стоимость нагнетателя боле высокая, конструкция сложнее и менее ремонтопригодна. Также двухвинтовой компрессор шумный, необходимо глушить характерный свист выходящего под давлением воздуха при помощи дополнительных решений.

Если рассматривать центробежный компрессор, это решение отличается от аналогов наличием крыльчатки, которая похожа на ротор. Крыльчатка сильно раскручивается, подавая воздух в корпус компрессора. При этом за крыльчаткой воздух движется с высокой скоростью, но еще находится под низким давлением.

Чтобы поднять давление, воздух проходит через диффузор. Указанный диффузор представляет собой лопатки, расположенные вокруг крыльчатки. В результате поток воздуха  после прохождения через диффузор начинает двигаться с малой скоростью, но уже под высоким давлением. Такой компрессор самый эффективный, легкий и небольшой по размерам. Их можно установить перед мотором, а не на двигателе сверху.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

И надо сказать, агрегат получается не хуже заводского. И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• • Компрессор от бытового холодильника (условно бесплатно)
  • Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
  • Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• • Регулятор рабочего давления (редуктор)
  • Манометр (при наличии редуктора = 2 шт)
  • Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
  • Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
  • Реле давления (управляет работой компрессора)
  • Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации: В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно. Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.

Какие преимущества от установки компрессора?

В настоящее время данная автомобильная деталь весьма популярна у тех, кто желает повысить характеристики двигателя на своём ВАЗ 2107. Дело в том, что компрессор способен нагнетать воздух на минимальных оборотах. Это обусловлено тем, что его привод осуществляется непосредственно от коленчатого вала самого двигателя. В результате компрессор может увеличивать количество поставляемого воздуха параллельно нарастанию оборотам карбюратора. Всё это приводит к повышению мощности двигателя.

Компрессор на инжекторный ВАЗ 2107

Плюсы в сравнении с системами турбонаддува

Компрессор обладает большим количеством преимуществ в сравнении с этой автомобильной деталью. Речь идёт о том, что:

• компрессор на ВАЗ не способствует перегреву двигателя в процессе своей деятельности;
• он повышает свою активность вместе с нарастанием оборотов карбюратора;
• при работе компрессора практически никогда не требуется вмешательства извне.

Последний пункт весьма важен в том случае, если на автомобиле установлен именно инжектор. Связано это с тем, что подобные двигатели обладают достаточно сложной структурой. В результате самостоятельно перебрать его очень сложно. Правда, и выходят из строя такие карбюраторы крайне редко. Так что для ВАЗ 2107 компрессор представляет собой идеальный выбор.

Основные недостатки компрессоров для ВАЗ 2107 инжектор

Как и у любой другой автомобильной детали, у этого приспособления имеются свои минусы. В первую очередь речь идёт о снижении КПД ДВС. Это связано с тем, что на их привод расходуется определённое количество мощности, которая вырабатывается двигателем.

Ещё одним существенным недостатком компрессоров является то обстоятельство, что для их установки необходимо достаточно много места, так как они обладают значительными размерами.

Немаловажным недостатком этой автомобильной детали является громкий звук, который она издаёт в процессе своей деятельности. Помимо этого следует отметить то обстоятельство, что для установки компрессоров, как правило, требуется специальный привод.

Установка компрессора на двигатель своими руками

Итак, если вы всё же решили остановить свой выбор именно на компрессоре, то вам для начала следует определиться с тем, будете ли вы покупать готовый КИТ-комплект или же станете экспериментировать над машиной.

Решив разбираться во всём самостоятельно, предварительно изучив автомеханику для «чайников», вам понадобится приобрести сам компрессор, при этом покупать его лучше всего иностранного производства. Подбирать девайс следует по его габаритам, весу, объёму, производительности, диаметрам впускного и выпускного патрубков, максимальному избыточному давлению и многим другим показателям

Именно поэтому важно разбираться в автомеханике выше уровня «чайника», в противном случае вы вряд ли сможете самостоятельно подобрать компрессор, который подойдёт вашей машине

Из всего вышесказанного, можно легко выделить минусы индивидуального проекта. Так, у вас уйдёт на его разработку очень много времени, вы, скорее всего, совершите немало ошибок, из-за чего уже в процессе эксплуатации автомобиля вам придётся дорабатывать отдельные элементы двигателя, да и стоить такой проект будет немало… К тому же любая недоработка, любая даже крохотная ошибка способна привести к серьёзной поломке ДВС. Впрочем, если вы действительно хорошо разбираетесь в автомеханике, то сможете справиться со всеми проблемами и в итоге получите удивительно мощный двигатель.

Кит-комплект подойдёт большинству владельцев автомобилей, то есть тем, у кого не очень много свободного времени, а также тем, кто понимает автомеханику только на уровне «чайника». Готовый Кит-комплект не зря называется «готовым» – в нём уже всё есть, то есть и сам компрессор, способный работать с мотором вашей модели авто, и все необходимые комплектующие, которые потребуются для установки компрессора и настройки его работы совместно с ДВС.

Соответственно, из плюсов готового китайского комплекта можно сразу же выделить то, что на его установку не потребуется тратить много времени – самые простые варианты ставятся буквально за несколько часов. Кроме того, Кит-комплекты широко распространены, благодаря чему вы всегда сможете приобрести подходящий вам готовый китайский комплект или комплектующие, которые нужны для технического обслуживания или ремонта

Не менее важно и то, что цены на Кит-комплекты более чем приемлемы. Наконец, при установке такого компрессора вам почти наверняка не придётся серьёзно дорабатывать двигатель

Недостатков же у них немного, и основной – не самая высокая надёжность. Впрочем, если вы покупаете китайский комплект от официального производителя, то получаете гарантию качества, а вот если решите приобрести комплект кустарного производства, то можете столкнуться с трудностями. Кстати, кустарные готовые комплекты обычно делают на основе б/у компрессоров двигателей иномарок, из-за чего их приходится серьёзно дорабатывать, в частности менять прошивку, возможно, производить индивидуальную настройку и т.д.

Установка механического комперссора на двигатель: тонкости и нюансы

Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).

Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.

На практике зачастую устанавливают тюнинг-комплекты (турбо-Кит наборы), реже используют детали б/у, которые снимаются с других компрессорных автомобилей. Плюсом готового комплекта является то, что такой набор рассчитан для установки на конкретную модель автомобиля. Это значит, что вместе с компрессором поставляются крепежи, ремни, привод, воздуховоды, прилагается инструкция и т.д.

Параллельно следует учитывать, что также необходимо доработать штатную систему охлаждения и топливоподачи с учетом изменившейся производительности силового агрегата. Если просто, форсирование двигателя при помощи компрессора предполагает то, что топлива за единицу времени нужно подавать больше. Для этого может понадобиться менять бензонасос, ставить боле производительные форсунки и т.д.

Также не следует забывать о том, что большая мощность достигается за счет сжигания большего количества топлива. Закономерно, что выделение тепла в этом случае также сильно увеличивается, а мотор потребует более интенсивного охлаждения.

Уникальный ДВС из компрессора автомобильного кондиционера

Список материалов:— компрессор от автомобиля (3-ех поршневой);— толстый листовой акрил;— акриловый клей;— автомобильные свечи зажигания;— стальные пластины;— болты и гайки;— 3 катушки зажигания от мопеда, мотоцикла или подобные;— высоковольтные провода;— магнитные включатели;— три CDI;— аккумулятор 12В;— провода;— прозрачные шланги.

Процесс изготовления самоделки:

Шаг первый. Разбираем компрессорПервым делом разберем компрессор, очищаем его от грязи и моем в случае необходимости, чтобы грязь потом не попала внутрь. Внутри автор нашел эксцентрик в виде диска, который при вращении двигает поршни. Поршня всего три штуки, каждый поршень двойной, то есть, цилиндров по факту 6, как и поршней. При желании можно превратить этот мотор в шести поршневой, но автор упростил конструкцию, все и так прекрасно работает.

Шаг второй. ОкнаДалее делаем в основных рабочих цилиндрах, где будет гореть топливо, окна. На каждом цилиндре должно быть окно для выхода газов, а также окно для входа топливной смеси. Выхлопное окно находится немного выше к головке, чем входное. Открываются и закрываются окна самим поршнем, как в двухтактном моторе.

Для начала вооружаемся штангенциркулем и делаем нужные замеры. Можно приступать к сверлению отверстий, сперва проходим сверлом небольшого диаметра, а потом рассверливаем диаметр отверстий до нужного. Внутри цилиндров аккуратно убираем заусеницы, чтобы они не цеплялись за поршни.

Вторая головка стоит с обратной стороны, над другими тремя поршнями и цилиндрами, в которые будет засасываться топливная смесь из карбюратора. В этой головке есть глухие отверстия и специальные каналы, по которым ТВС будет поступать в цилиндры. Головки автор сделал из толстого листового акрила для демонстрации всех процессов внутри.

На этой же второй головке будет стоять карбюратор, делаем для него место.

Шаг четвертый. КарбюраторКарбюратор для мотора автор сделал сам, тут также использовался акрил. Карбюратор простой, работает на всем известном эффекте Вентури. Сверлим с обеих концов куска акрила отверстия сверлом большого диаметра, к центру, а сам центр автор прошел сверлом меньшего диаметра. В итоге, когда воздух проходит через узкую область диффузора, тут понижается давление и карбюратор засасывает в себя топливо. Автор продемонстрировал, как все работает, используя компрессор и подкрашенную воду.

Топливо подается через иглу для насоса, которым накачивают мячи. Что касается дроссельной заслонки, ее можно изготовить из куска болта и пружины. В болте сверлим отверстие по диаметру канала карбюратора. Болт будет перекрывать или открывать канал в зависимости от положения.

Шаг пятый. Сборка и попытка завестиСобираем устройство, не забываем ставить необходимые прокладки, чтобы нигде не шло подсоса воздуха. Внутрь компрессора заливается масло для 4-тактных моторов, в отдельный картер.

Задняя головка с каналами ставится входными отверстия напротив клапанов, которые и позволят всасывать топливо и не выплевывать его обратно.

Рабочие цилиндры соединены со «всасывающими» прозрачными шлангами, по ним в рабочие цилиндры будет поступать готовая смесь для поджога.

Мотор автор поставил на стальную раму, сверенную из стальных пластин, прикрутить раму можно к фанере или ДСП. На вал мотора ставится маховик, который позволит накапливать кинетическую энергию, а также при помощи него мы будет заводить мотор.

На маховике находятся куски стальных пластин, которые взаимодействуют с магнитными включателями. Искра в цилиндре должна появляться, когда поршень подходит к ВМТ, или даже немножко раньше.

За образование искры отвечают три катушки от мотоциклов и три CDI для них. Первый запуск мотора у автора не получился, разломалась задняя головка с каналами, так как за счет большого количества полостей нарушилась прочность материала.

Шаг шестой. Доработка и запускАвтор переделал впускную головку, сделал там просто отверстия и вставил шланги, которые идут к карбюратору. Также автор сделал трубы из акрила вместо шлангов, которые соединяли цилиндры.

Подключаем карбюратор, ставим бутылочку с бензином и можно заводить. Для раскручивания мотора автор наматывает на маховик веревку и дергает. Несколько попыток и мотор работает! Самоделка получилась зрелищная, советую смотреть видео со звуком!

Подведем итоги

Как видно, механические нагнетатели являются одним из доступных и экономически обоснованных способов увеличения мощности атмосферного мотора. Как правило, данное решение остается востребованным в различных видах автоспорта, при создании уникальных проектов, во время постройки эксклюзивных спортивных авто и т.д.

Производители компрессоров часто предлагают готовые «киты» под ключ, что позволяет быстро установить компрессор на конкретную модель автомобиля с минимальными доработками. Для любителей тюнинга и форсирования двигателя такое решение во многих случаях более оправдано по сравнению с установкой турбонаддува на атмосферный мотор.

Например, успешно реализованная связка компрессор + турбина вполне способна заставить двигатель работать таким образом, когда компрессор обеспечивает нужную тягу «на низах», убирая турболаг (турбояму), затем после раскручивания двигателя подключается турбина. Практической реализацией такой схемы является двигатель Volkswagen 1.4 TSI.
