Маслонасос: как устроен и работает, неисправности

Разновидности маслонасосов

С точки зрения внутреннего устройства конструктивные элементы, ставшие темой нашего разговора, делятся на три вида:

1.  шестеренчатые;
2.  роторные;
3.  пластинчатые.

Поговорим о каждом из них детальнее.

Шестеренчатый насос

Привод такого масляного насоса осуществляется от коленчатого вала. Иными словами, степень давления находится в непосредственной зависимости от оборотов двигателя. Для поддержания требуемого постоянного уровня масла детали работают в паре с клапаном.

С конструкционной точки зрения в состав таких насосов входят 2 шестерни (ведущая и ведомая), герметичный корпус с каналами, редукционный клапан и сальники. Этот вид маслонасосов делится на два подвида – с внешним зацеплением (шестерни размещены рядом и отличаются наличием внешних зубьев), а также с внутренним зацеплением (у ведущей шестерни предусмотрены внешние зубья, а размещена она внутрь ведомой шестерни с повернутыми внутрь зубьями). Преимущество – компактные размеры.

Роторный

Комплектующие роторного типа схожи с шестеренчатыми внутреннего зацепления, но масло в них сжимается благодаря статору и подвижному ротору, который расположен внутри. Детали бывают как регулируемыми, так и нерегулируемыми. В первых кроме статора есть еще и регулировочная пружина, позволяющая изменять объем полости путем поворота статора.

Это обеспечивает постоянное давление, не зависимо от особенностей работы силовой установки. Нерегулируемые насосы приводятся в действие коленвалом, уровень давления в них пропорционален оборотам. Если давление повышается до критических значений, сбросить его можно редукционным клапаном.

Пластинчатый маслонасос

Пластинчатые масляные насосы называют также деталями шиберного типа, их ключевая особенность состоит в способности регулировки производительности в зависимости от количества оборотов силовой установки. В состав механизма входит корпус с размещенными внутри статором и ротором, чьи оси совмещены таким образом, что снизу образовывается серпообразный зазор.

Также в роторе присутствуют помещенные в пазы пластины (отсюда и название), которые выдвигаются под воздействием центробежной силы и образуют камеры сжатия смазочного материала. Ротор вращается, что ведет к постоянному изменению объема камер. Если он увеличивается, масло всасывается, если уменьшается – оно нагнетается.

Устройство и принцип работы

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Основные причины выхода из строя масляного насоса

Регламентированный производителем ресурс масляного насоса ВАЗ 2110–12 составляет 150–200 тыс. км пробега. Это, однако, не означает, что насос не прослужит дольше или не выйдет из строя гораздо раньше. Основными причинами, по которым он может перестать нормально функционировать, являются:

• израсходованный ресурс;
• несвоевременная замена масляного фильтра, вследствие чего в систему попадают частицы металла (продукты трения), действующие на детали насоса как абразив, и засоряется фильтрующая сетка маслоприемника;
• использование масла, характеристики которого не отвечают требованиям автопроизводителя.

Устройство и характеристики масляных насосов роторного типа

• Роторные насосы включают в себя:
• Полости (нагнетательная и всасывательная);
• Приводной вал;
• Роторы (внутренний, внешний).

Кроме того, насос может быть регулируемым и нерегулируемым. В нерегулируемых подача масла осуществляется посредством лопастей ротора.

Регулируемый же использует в качестве регулятора специальную пружину подвижного стартора, при скрутке или отпускании пружины пространство между клапанами изменяется, за этот счет и изменяется производительность и давление масла. Частота вращение коленвала в данной системе не имеет значения. Стоить помнить, что в насоса с шестернями, что с ротором, при перегрузке избыточное масло выливается в открытый ранее клапан.

Плюсы регулируемых масляных насосов

Когда бытует мнение, что регулированые системы лучше, нужно разобраться, в чем именно заключаются плюсы данной системы.

• Затраты на мощность существенно уменьшаются (приблизительно на одну третью);
• Амортизация масла ниже (с помощью уменьшения частоты и скорости работы коленвала);
• Уменьшается пенистость масла в системе.

По этим параметрам видно, что регулируемая система поставляет масло гораздо лучше и способствует стабильной работе.

Распространенные неисправности масляного насоса:

• Проблемы с прокладкой;
• Фильтр имеет свойство забиваться, либо он плохо установлен;
• Износ деталей внутри насоса (ротора или шестерни, в зависимости от типа насоса);
• Неисправность редукционного клапана.

Правильный уход за маслонасосом и двигателем в целом позволят вам избежать неприятных ситуаций связанных с их неисправностью. Своевременно производите замену масла и фильтра, следите за его уровнем в системе и покупайте качественное моторное масло — только при соблюдении этих условий можно избежать проблем с силовым агрегатом.

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

• ключи на 10;
• линейка;
• набор плоских щупов;
• тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

1. Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.

   Маслоприёмник крепится тремя болтами

2. Снимите трубку, пружину и шайбу редукционного клапана.

   При разборке насоса снимается трубка, пружина и шайба редукционного клапана

3. Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.
4. Выньте из насоса шестерни.

   Из насоса вынимаются обе шестерни

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

• максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
• зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
• зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
• зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
• высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

1. На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
2. В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Усложнение конструкции

На примере дизельного двигателя объемом 2,5 л от VW можно увидеть, насколько сложнее стала схема работы смазочной системы современного двигателя. Давайте рассмотрим предназначение каждого из элементов.

• Двухступенчатый масляный насос шестеренчатого типа с внутренним зацеплением. Устанавливается в поддоне картера.
• Клапан регулировки давления масла. С помощью электромагнитного клапана ECU (Engine Control Module) направляет масло в разные каналы, переключая тем самым режимы работы масляного насоса. При регулировании производительности учитывается нагрузка на двигатель, температура охлаждающей жидкости, обороты коленчатого вала и сигналы с АКПП. При подаче управляющего сигнала клапан открывается, пропуская масло в каналы первой ступени (давление в системе порядка 1,8 атмосфер). При отсутствии управляющей «массы» возвратная пружина возвращает клапан в исходное положение, изменяет направление протекания масла, поднимая давление в системе до 3,3-4 Атм.

Изменение производительности позволяет снизить механические потери, затрачиваемые на смазывание и охлаждение трущихся пар двигателя. Такое решение повышает общий КПД двигатели, уменьшая количество вредных выбросов.

• Обратные клапаны в возвратных трубопроводах. Пропускают смазку только в одном направлении и предотвращают полный слив масла из каналов после остановки двигателя. Заполненные каналы позволяют избежать масляного голодания в первые секунды после запуска мотора.
• Предохранительный клапан. Открывается при холодном запуске, когда в системе развивается чрезмерное давление.
• Клапан малого контура циркуляции. Срабатывает при засорении фильтрующего элемента, открывая путь маслу в обход фильтра.
• Масляный охладитель. Через корпус теплообменника циркулирует масло и охлаждающая жидкость.
• Охладитель способствует поддержанию теплового баланса двигателя и препятствует перегреву масла.
• Клапан масляной форсунки. Открывается при достижении в системе расчетного давления, открывая магистраль к форсункам.
• Масляная форсунка. Разбрызгивает масло на днище поршня, отводя от него тепло.
• Редукционный клапан. Срабатывает при достижении в системе чрезмерного давления, защищает ГБЦ от лишнего масла.

Принцип работы масляного насоса двигателя внутреннего сгорания

И для бензиновых двигателей и для дизельных, используемых в автомобильной технике основные узлы к которым подводится смазка, находятся в верхней части блока цилиндров. Это традиционное расположение цилиндров когда коленчатый вал находится внизу, а газораспределительный механизм вверху дает возможность получить наилучший эффект от работы масляного насоса.
Масляный насос, всасывая масло, находящиеся в нижней точке двигателя в поддоне повышает давление и направляет его через фильтр по каналам маслопроводов в полостях корпуса двигателя к узлам и деталям, где через технологические отверстия в валах происходит процесс нанесения слоя масляной пленки.
Сам насос несколько отличается от привычного вида насосов используемых в быту – шестеренчатый насос двигателя имеет не один, а два рабочих органа, задействованных в перекачке масла. Шестерни, соприкасаясь друг с другом, в полостях между зубьями проталкивают вязкое масло и таки образом происходит перекачка.

Принципиально, шестеренчатые масляные насосы делятся на два вида

• Насосы с наружным зацеплением;
• Насосы с внутренним зацеплением.

Принцип действия насоса первого типа заключается в прокачивании масла между зубьями двух шестеренок, входящих в зацепление наружными зубьями. Шестерни находятся в зацеплении друг с другом, одна из них насажена на вращающийся вал, а вторая насажена на неподвижный вал. Насосы, основанные на принципе внутреннего зацепления, несколько отличаются от насосов наружного принципа действия. Дело в том, что в таких моделях, одна шестерня находится внутри другой, одна имеет наружные зубья, а вторая наружные. Такое техническое решение дает возможность обеспечить более компактные размеры насоса, при такой же эффективности, как и для насоса с внешним зацеплением.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

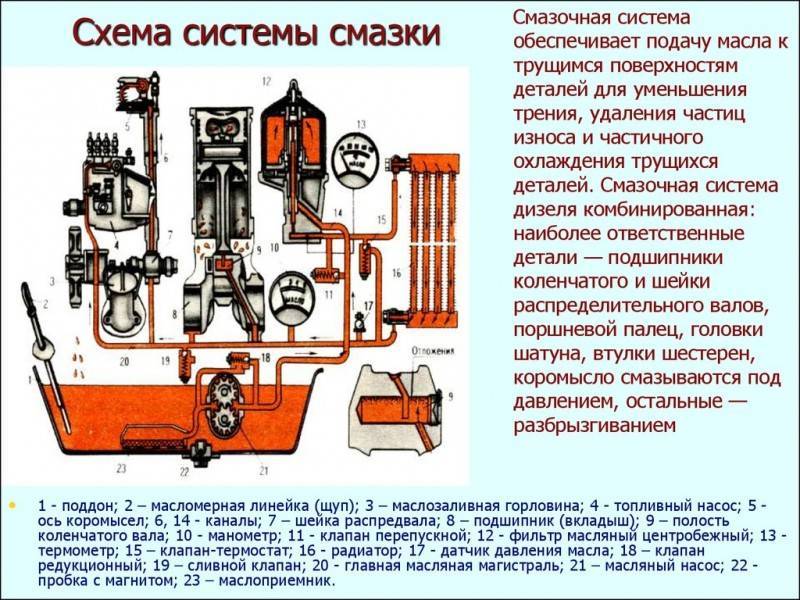

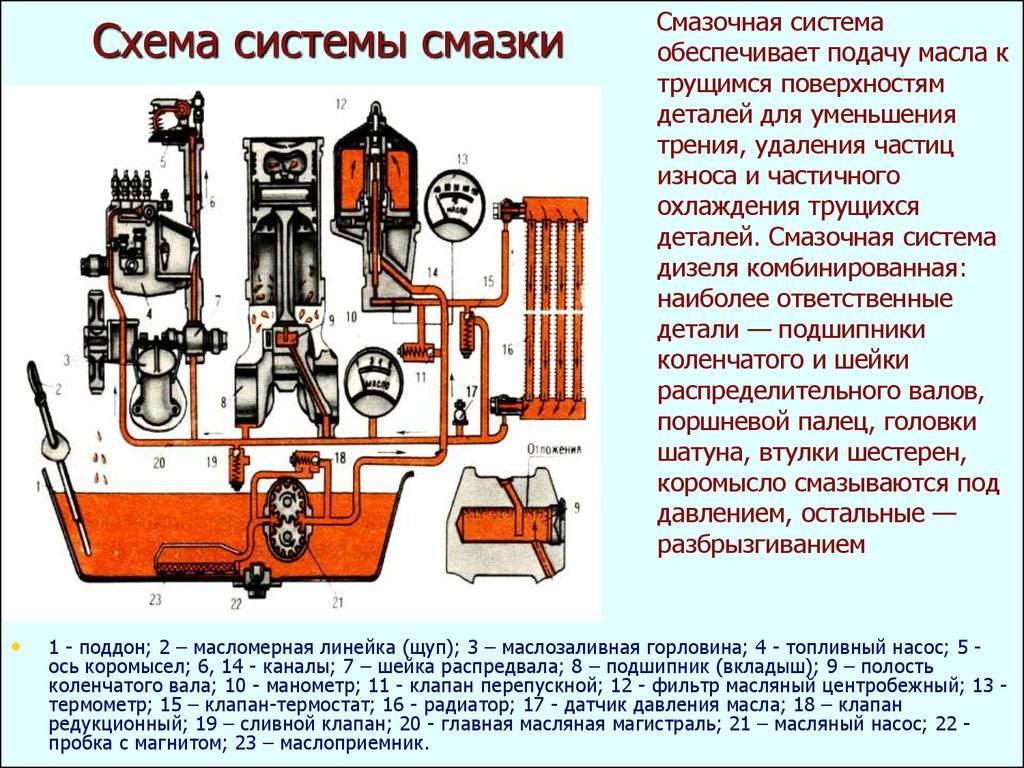

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Замена масляного насоса требуется лишь в редких случаях!

Срок службы масляного насоса настолько велик, что большинству владельцев транспортных средств никогда не придется менять его (несколько сотен тысяч километров — это правило). В некоторых случаях, возможно, будет иметь место опасный дефект. Плохое качество масла, его загрязнение, из-за утечек в головке цилиндра или проникновения грязи могут привести к необходимости замены. Кроме того, конструктивные или эксплуатационные неисправности некоторых моделей автомобилей означают необходимость замены масляного насоса.

На сегодня лишь в немногих автомобилях все еще установлен манометр, однако всегда появляется предупреждающее сообщение о том, что давление масла слишком низкое. Если такое предупреждение поступает от бортовой системы диагностики или загорается индикатор уровня масла, то двигатель необходимо немедленно выключить. Если продолжить движение, можно ожидать значительных побочных повреждений по истечении очень короткого времени, что может привести к поломке двигателя. Если слишком низкий уровень масла не является причиной низкого давления, возможен выход из строя масляного насоса. Дальнейшими признаками неисправности масляного насоса могут быть необычные шумы и утечки на двигателе.

Неисправности маслонасосов и их признаки

Наличие нарушений в работе масляной системы можно заметить по миганию лампы индикации давления масла.

Основные причины нарушений:

• выход из строя приборов контроля,
• засорение фильтра системы,
• использование масла, несоответствующего установленного производителем маслонасоса требованиям,
• снижение уровня в картере,
• засорение самого маслонасоса.

Внешними признаками неисправности маслосистемы являются:

• увеличение расхода масла,
• падение давления в системе.

Эксплуатировать автомобиль с неисправной маслосистемой (в первую очередь – при сниженном давлении масла) недопустимо, такое транспортное средство необходимо экстренно отправить в сервис для полной диагностики, выяснения и устранения причин поломки.

Принцип работы масляного насоса бензопилы

Масляный бак бензопилы соединен с корпусом насоса шлангом, выходное отверстие перекрывается концом плунжера с проточкой. Зубчатая шестерня, входящая в зацепление с барабаном сцепления при добавлении оборотов пилы начинает вращаться, приводя в действие не только рабочую звездочку бензопилы с цепью, но и плунжер. При повышении частоты оборотов работы двигателя возрастает и частота вращения и плунжера. При вращении профильная, фрезерованная часть всасывает масло из бака в полость насоса. Это происходит не только при вращении плунжера вокруг своей оси, но при перемещении его вдоль нее. Буквально 1-1,5 мм перемещения дает возможность увеличивать во время совмещения проточки и камеру в корпусе насоса. При повороте на 180 градусов вокруг оси, плунжер перемещается обратно, уменьшая камеру, и выбрасывая масло в трубопровод, ведущий к цепи.

Остановка двигателя автоматически прекращает движение плунжера и масло перестает подаваться на шину. Смазка элементов насоса, обеспечивается попаданием части нагнетаемого масла между плунжером и корпусом насоса. Увеличение частоты оборотов двигателя и скорости подачи цепи автоматически ведет к тому, что увеличивается и скорость подачи масла.

Регулировка хода плунжера осуществляется путем установки необходимого положения эксцентрика регулировочного винта. В отдельных моделях дополнительно устанавливаются регулировочные винты, регулирующие подачу масла путем перекрытия шланга маслопровода.

Назначение масляного насоса

Чтобы сила трения между деталями работающего мотора не портила их, используется моторное масло. Подробней об особенностях этого материала, и том, как правильно подобрать его для своего авто, рассказывается отдельно. Если коротко, то наличие смазывающего вещества не только снижает трение между деталями, но также обеспечивает их дополнительное охлаждение, так как многие элементы ДВС не охлаждаются в достаточной степени без масла. Еще одна функция моторного масла – смывать мелкую пыль, которая образуется в результате работы механизмов силового агрегата.

Если в подшипниках достаточно густой смазки, которая находится в обойме на протяжении всего срока эксплуатации изделия, то в моторе нельзя использовать такую систему смазки. Причина тому – слишком большие механические и термические нагрузки. Из-за этого смазка отрабатывает свой ресурс гораздо быстрее, чем сами детали.

Чтобы автомобилисту не приходилось каждый раз при замене смазки полностью перебирать мотор, в уже самых примитивных двигателях использовалась система смазки, в которой обязательно был установлен маслонасос.

В классическом исполнении это несложный механизм, подсоединенный на постоянной основе к мотору. Это может быть зубчатое зацепление непосредственно через шестерню коленвала ли ременная передача, к которой подсоединен газораспределительный механизм, привод генератора и других механизмов в зависимости от компоновки автомобиля. В самой простой системе он расположен в поддоне. Его задача – обеспечить стабильное давление смазывающего вещества, чтобы оно постоянно подавалось в каждую полость агрегата.

Признаки поломки масляного насоса

Понять, что маслонасос вышел из строя, нетрудно. Перечислим симптомы, однозначно указывающие на поломку этого устройства:

• лампочка давления масла на приборной панели постоянно горит. Обычно это происходит из-за засорения или поломки редукционного клапана в насосе. Как только этот элемент ломается, давление масла в смазочной системе резко возрастает, о чём и сигнализирует лампочка, горящая даже на холостых оборотах;

Постоянное горение этой лампочки говорит о поломке маслонасоса

Проверка маслонасоса на износ с помощью щупов

1. Масляный насос снимается с автомобиля и разбирается. Отделяется редукционный клапан и приёмный патрубок. Все детали насоса тщательно промываются в керосине.
2. После промывки необходимо осмотреть каждую деталь на предмет трещин или деформации. Повреждённые детали придётся заменить. Если никаких повреждений не выявлено, можно начинать замеры.
3. Сначала с помощью щупа замеряются зазоры между корпусом насоса и зубцами шестерён. Зазор не должен превышать 0,2 мм.

Расстояние между зубьями и корпусом маслонасоса измеряется специальным щупом

Диагностика маслонасоса на стенде

В крупных автосервисах имеются универсальные стенды для быстрой проверки масляных насосов практически любых типов. Процедура проверки маслонасосов автомобилей ВАЗ, как правило, состоит из двух этапов:

• проверка редукционного клапана;
• проверка собранного маслонасоса.

Первый этап проверки заключается в следующем: редукционный клапан, предварительно снятый с насоса, устанавливается на стенд и на него через систему патрубков подаётся керосин. Давление керосина постепенно увеличивается с помощью специальных регуляторов.

Проверка маслонасоса ВАЗ на стенде происходит в два этапа: сначала клапан, потом сам насос

Задача специалистов сводится к тому, чтобы зафиксировать, при каком давлении клапан откроется, а при каком — полностью закроется.

Основные элементы конструкции типового редукционного клапана автомобилей ВАЗ

Редукционный клапан считается исправным, если он открывается при давлении в 7 кг/см², а закрывается при давлении в 16 кг/см². Если подобного не наблюдается, необходимо подтянуть (или, наоборот, ослабить) пружину на клапане и повторить проверку. После диагностики клапана насос полностью собирается и проверяется целиком. Для этого обычно используют смесь, на 70% состоящую из моторного масла и на 30% — из керосина. Фиксируется давление, которое насос создаёт на выходном патрубке. Устройство считается исправным, если при скорости вращения ротора в 250 об/мин на выходе создаётся давление в 35 кг/см².

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

• регулируемые;
• нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

• внешнее;
• внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.
