Надеюсь многим будет полезна эта информация, ибо поработал сам дай поработать другим)
Прежде чем лезть в моновпрыск убедитесь что у вас в порядке все датчики которые влияют на его работу.1. Лямбда2. ДТОЖ (синий)3. Датчик холла4. Датчик температуры всасываемого воздуха5. Форсунку6
Правильность УОЗОсобенное внимание пунктам 1 и 2, а так же проверьте вакуумные шланги и прокладку под моновпрыском
Прежде чем лезть к машине снимать показания проверьте свой мультиметр, если батарея в нем разряжена то он будет врать! (дешевая крона стоит 50р не экономьте)
Чтобы проверить лямбду подключаем один провод мультиметра на контакт лямбды а второй провод мультиметра на массу. При включеном зажигании должно покалывать 0.45В+- (двигатель должен быть холодным) далее прогреваем двигатель и смотрим за тем что показывает мультиметр если показания начинают быстро меняться то все в порядке если же показания зависают или вообще не изменяются то значит что лямбду пора менять.
ДТОЖ (синий) проверяется по таблице, чем выше температура тем меньше сопротивление.
С датчиком холла все совсем просто, искра есть значит работает, нет значит замыкаем на центральный контакт клеммы ДХ массу и смотрим на центральном бронепроводе искру. Искра есть — ДХ умер. Искры нет копаем в катушку и тд.ДТВВ (Датчик Температуры Всасываемого Воздуха) проверяется мультиметром на сопротивление, таблицу прилагаю. Данные сходятся все ок, не сходятся меняем датчик, отсутствуют прозваниваем провода на датчик (возможно просто обрыв и паяльником это лечится на ура).

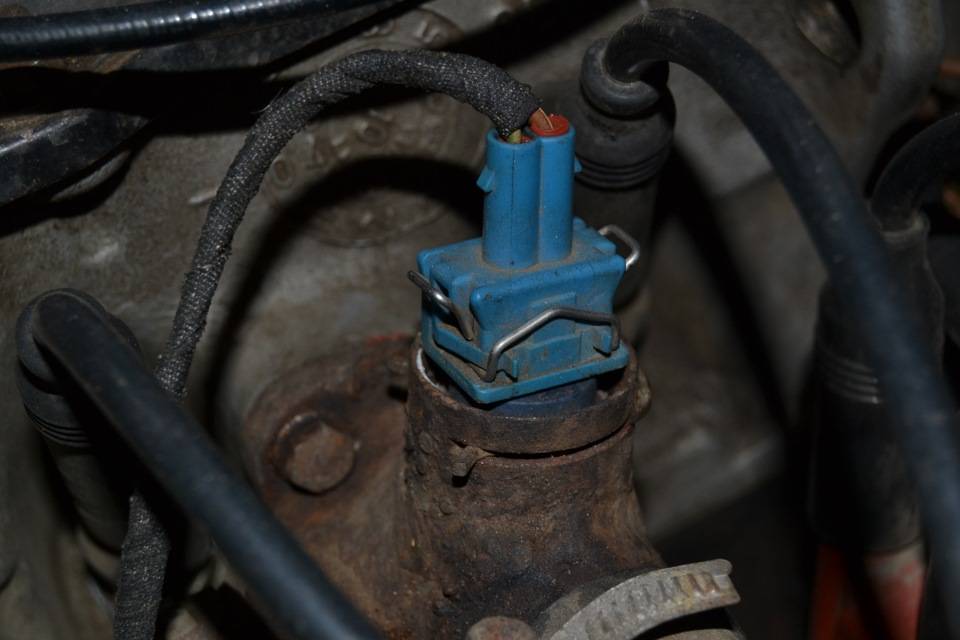

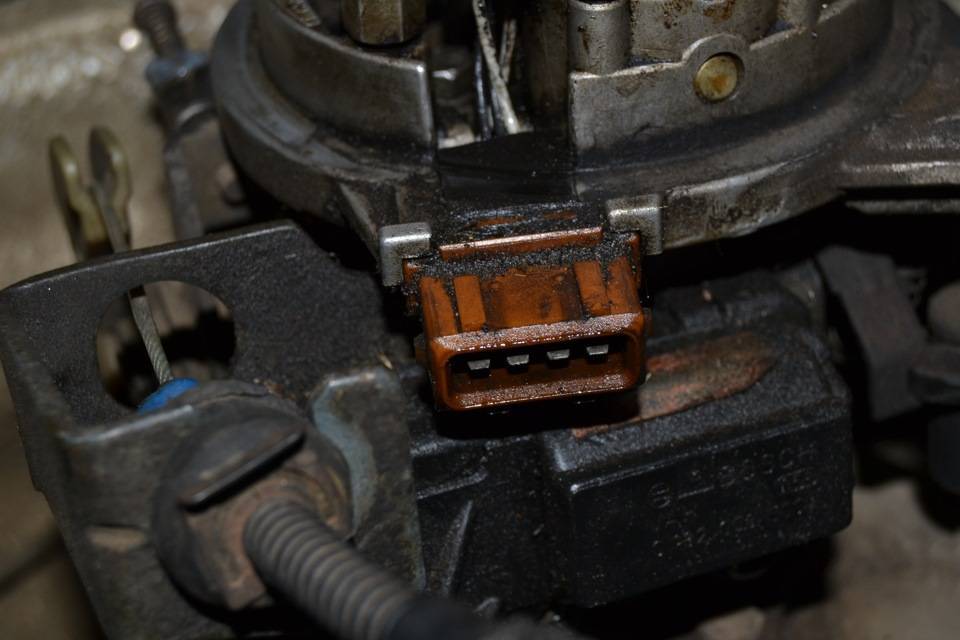

Форсунка проверяется измерением сопротивления с центральных контактов коричневой клеммы на моновпрыске. Сопротивление должно быть 1.2-1.6 Ом, выше — ниже пробуем ее чистить не помогает меняем Лучший способ это дать машине просраться минут 10 по трассе на скорости 120-130.

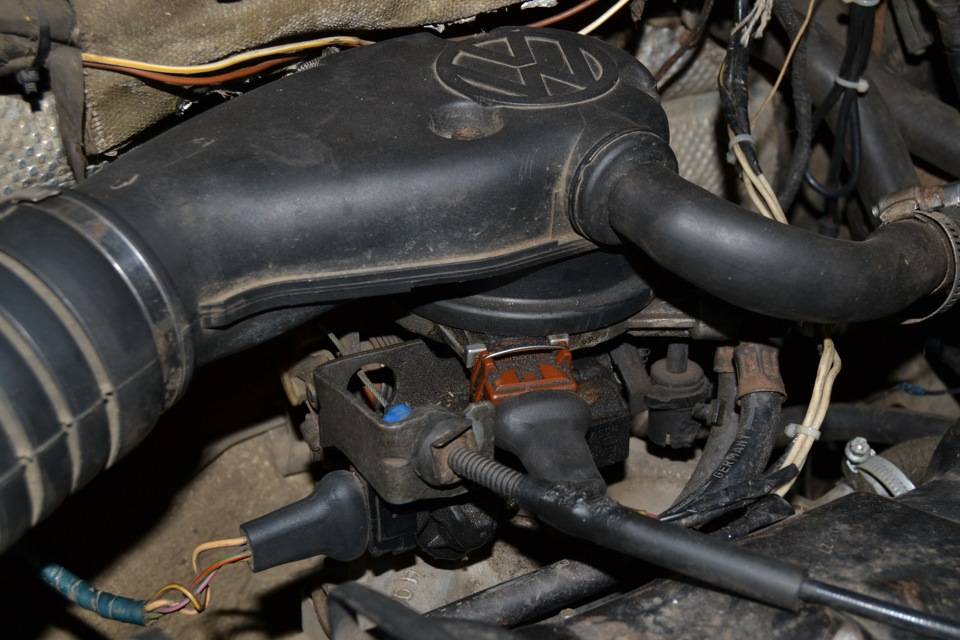

А далее начинаем основные развлечения. Внимательно осмотрите свой моновпрыск на наличие пломб они должны быть на1. болт ограничения дроссельной заслонки (залит эпоксидкой)

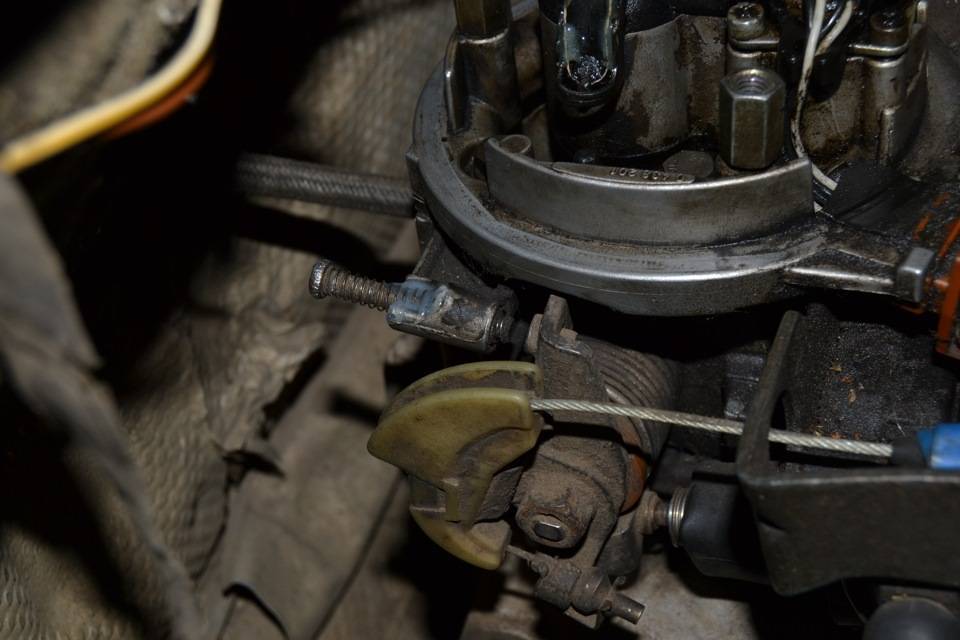

2. Болт регулировки зазора концевика РХХ

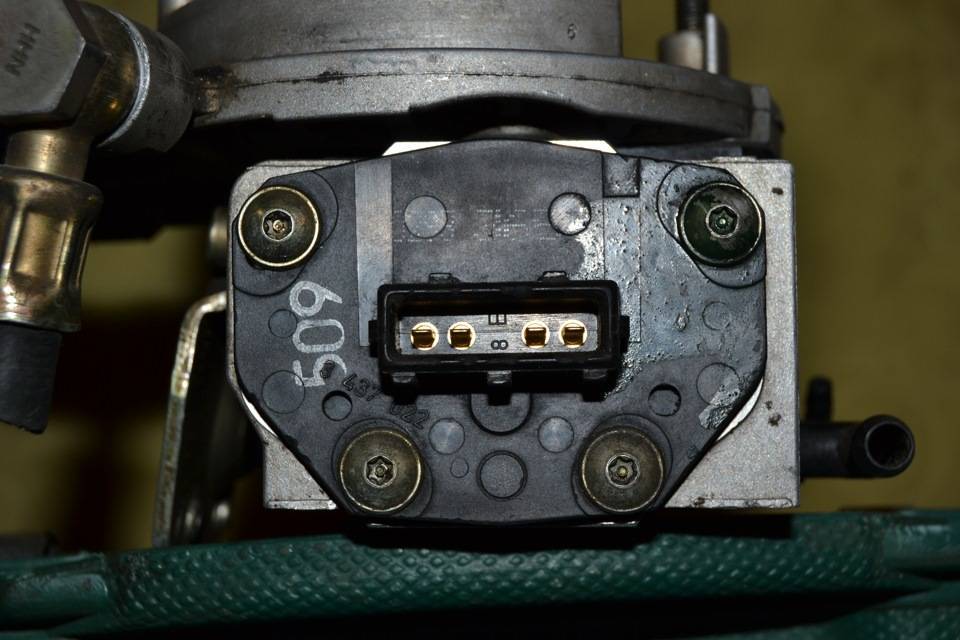

3. На болтах потенциометра (ДПДЗ).
Если есть все и не тронуты то вызывайте священника пусть изгоняет из машины злых духов ибо моновпрыск скорее всего здоров хотя проверить ДПДЗ все же стоит. Если есть хоть одна то от нее и нужно плясать, у меня же моновпрыск похож на распутную женщину с которой не только сорвали все пломбы но и внесли свои изменения в конструкцию. Ну а дальше выполняем не сложные действия.1. Прогреваем двигатель до срабатывания вентилятора после чего глушим его.2. Сбрасываем память ЭБУ (Электронный Блок Управления) — скидываем клемму АКБ после скидываем клемму и ждем 10 минут, после чего собираем все в обратном порядке.3. Ослабляем 4 болта ДПДЗ и выставляем его строго по середине(так он должен стоять с завода), затягваем болты.4. Включаем зажигание убераем концевик РХХ до упора и снимаем с РХХ клемму.5. Вкручиваем болт ограничения дроссельной заслонки так что бы машина не заглохла на холостых без РХХ6. Запускаем двигатель, если для работы не хватает оборотов то повторяем пункт 5.7. Если все сделанно правильно то двигатель будет работать на повышенных оборотах, и теперь выкручиваем болт ограничения дроссельной заслонки понижая обороты до тех пор пока двигатель не заглохнет после чего вкручиваем 0.5 оборота болта обратно. Если двигатель запуститься без педали газа и не заглохнет то все отлично и вы можете залить болт поксиполом или эпоксидкой.8. Далее нужно отрегулировать зазора концевика ДХХ,
он должен быть чуть больше 0.45 мм но не больше 0.5мм, если у вас нет щупа то толщина стенки пластиковой бутылки равна 0.3мм. Включаем мультиметр в режим прозвонки и цепляемся на нижние контакты РХХ после чего вставляем щуп 0.45 между болтом регулировки и концевиком РХХ. Вращаем болт регулировки зазора концевика РХХ так чтобы появилось замыкание на мультиметре, после чего откручиваем болт на 0.3 оборота. Должно получиться так чтоб при щупе 0.45мм замыкания не было, а при 0.5мм оно было. Заливаем болт поксиполом чтоб не выкрутился)9. Включаем зажигание и замеряем напряжение на клемме ДПДЗ между 1 и 5
Настройка моновпрыска в гаражных условиях
Необходимые инструменты
Перед тем, как делать ремонт моновпрыска Passat B3, необходимо предварительно подготовить необходимые инструменты и дополнительные приспособления. Среди них в процессе работы могут понадобиться такие:
- отвертка;
- рожковые ключи;
- новые свечи зажигания соответствующего типа;
- торцовые головки с воротником;
- мультиметр для выполнения измерений;
- наждачная бумага для зачистки контактов;
- изолента для работы с проводами;
- плоские щипцы;
- прокладка под моновпрыск (при ее повреждении);
- крышка трамблера (при наличии трещин).
Пошаговое руководство
Процесс ремонта должен происходить в несколько этапов:
- Необходимо сделать проверку сопротивления датчика температуры воздуха, который поступает в систему. Для этого необходимо использовать мультиметр. Полученные с его помощью значения следует сравнить с нормальными показателями, которые указаны в руководстве по использованию авто. Если температурный режим находится в диапазоне от 20 до 25 градусов, то сопротивление должно быть в пределах 1800-1900 Ом. Нагрев датчик, вы должны увидеть снижение сопротивления. Охладив — его повышение. Это нужно проверить посредством мультиметр, самостоятельно повышая и снижая температуру.
- Следующий этап ремонта — проверка сопротивления на форсунке моно инжектора. В рабочем положении оно может составлять от 1,2 до 1,6 Ом. Вследствие того, что мультиметр не очень точно осуществляет измерения, небольшие погрешности в этих показателях все же допускаются.
- Далее необходимо выполнить настройку холостого хода. Для этого от аккумуляторной батареи необходимо направить на контакты регулятора напряжение, составляющее 12 В. Одновременно с этим следует выставить акселератор в его крайнее положение. Затем мы проверяем наличие короткого замыкания (КЗ). Для этого щуп прибор необходимость поставить в зазор, образованный между концевиком акселератора и непосредственно самим штоком. При этом стоит понимать, если зазор будет слишком значительным. мультиметр не сможет показать наличие КЗ. В такой ситуации требуется регулировка или настройка устройства впрыска на (VW) Volkswagen Пасат Б три. Для этого нужно воспользоваться специальным винтом, расположенным в нижней части узла. С его помощью можно управлять положением концевика.
- Как только водитель успешно отрегулировал моновпрыск, ему нужно его зачистить и провести другие работы такого же плана. Только после этого можно приступать к настраиванию положения дроссельной заслонки узла. Для того чтобы это сделать следует подключить моноинжектор. К нему следует подключить разъем форсунки. Затем нужно осуществить подсоединение разъема датчиков положения и температуры. Далее необходимо перейти к монтажу магистралей для топлива в правильном их положении. От аккумуляторной батареи водителю следует отсоединить клеммы. Как только это будет сделано, в замке зажигания необходимо повернуть ключ. Таким образом можно обнулить все предыдущие настройки. В конце остается лишь подсоединить АКБ.
Значительно упростить процесс может видео по ремонту Фольксваген Пассат Б3
Стоит обратить внимание также и на то, что после сброса системы моноинжектора нужно осуществить проверку напряжения на разъеме заслонки. Замеры необходимо провести на двух контактах — №1 и №5. При этом зажигание в машине должно быть включено
Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась
При этом зажигание в машине должно быть включено. Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась.
Для исправления проблемы нужно открыть винт №4 на крышке дроссельной заслонки. Затем стоит к контактам №1 и №2 подключить мультиметр. После этого крышку в течение некоторого времени необходимо поворачивать, определяя напряжение в разных ее положениях. Остановиться необходимо в том случае, когда показатели на приборе совпадут с необходимыми. В итоге проблемы с оборотами должны уйти.
