Почему перестал работать задний дворник на ВАЗ-2112: причины и ремонт

Подрулевые переключатели — распространенная причина проблем

Дворники в большинстве современных автомобилей включаются с помощью подрулевых переключателей в виде рычагов с нанесенными на них данными о режимах работы оборудования. Эти рычаги должны работать качественно и обладать необходимыми сигналами для включения дворников. Нередко ручка выходит из строя, переключатель не отправляет нужные сигналы, из-за этого некачественно срабатывают непосредственно дворники. Главные задачи в данном случае следующие:

• необходимо снять пластиковых детали облуды рулевой колонки, чтобы добраться непосредственно до места установки выключателей дворников;
• в большинстве автомобилей выключатели снимаются очень просто, максимальной работой, ожидающей вас, будет откручивание нескольких болтов;
• после снятия выключателя можно с помощью тестера проверить его работу, подключая контакты поочередно к разным клеммам и включая режимы работы дворников;
• если выключатель действительно вышел из строя, его стоит просто поменять на новый, установив столь же просто, насколько была произведена разборка;
• в случае, если выключатель работает, придется поискать другие причины неполадки, вполне возможно, что причины кроются в районе подключения переключателя.

Нередко от клемм этого подрулевого переключателя просто отходят провода, которые необходимо вернуть на место. Скорее всего, после проведения полной ревизии электрической системы вместе с выключателями и прочими важными техническими аспектами, вы сможете определить неполадку и легко устранить ее. Для этого даже не нужно никаких специальных инструментов и способностей. Вам достаточно будет выполнить качественное восстановление работы всех несложных систем дворников.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Не работают дворники на ВАЗ 2114: причины и способы их устранения

Дворники это устройства, служащие для очищения лобового и заднего стекол от скапливающихся на их грязищи, пыли, воды и снега. Очень нередко езда без их просто невозможна и даже небезопасна (в особенности в дождливую погоду либо снегопад). Вот поэтому в случае, когда не работают дворники на ВАЗ 2114, автомобилист должен как можно резвее найти причину этой трудности и убрать ее.

Принцип деяния самого устройства довольно прост длинноватые узенькие щетки, соединенные особым рычагом с электронным мотор-редуктором, движутся по стеклу взад-вперед и очищают его поверхность. Для того, чтоб сделать лучше очистительные характеристики дворников, вкупе с ними может врубаться и омыватель стекол (если это нужно).

Сами щетки дворников сменные, и в случае повреждения либо сильного износа могут быть изменены на подобные.

На 14-й модели дворники могут работать сходу в нескольких режимах, выбирать которые может сам автомобилист, а конкретно:

• прерывающийся режим;
• неизменный режим на 1-й скорости;
• неизменный режим на 2-й скорости;
• неизменный режим синхронно с омывателем.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

1. Проверить предохранитель F9 20А в монтажном блоке. 2. Заодно проверяем реле включения стеклоочистителей и стекпоомывателей (установить для проверки заведомо исправное, проверьте, чтобы реле не было установлено другой стороной). Неисправное реле бывает в случае, когда не работает прерывистый режим дворников. 3. Плохой контакт электрической цепи. Вариантов может быть много, например, поплавилась проводка, плохой контакт «масса», плохой контакт в колодке с проводами в моторном отсеке из-за воздействия влаги, неисправный монтажный блок и т.д. Проверяем наличие напряжения на колодки электромотора. 4. Неисправен подрулевый переключатель. 5. Открутились или ослабли гайки на трапеции. Например, гайка, крепящая кривошип к оси редуктора. Проверить трапецию стеклоочистителя, гайки подтянуть. 6. Трапеция стеклоочистителей заклинило. Устранить неисправность, смазать или заменить. 7. Неисправен электромотор или перегорел его предохранитель (отдельный). Проверяем подачей напряжения. В случае необходимости ремонтируем или меняем на новый.

Если не работает омыватель лобового стекла, то проверьте:

1. наличие воды в бачке;
2. состояние трубок стеклоомывателя;
3. реле и предохранитель F9 20А;
4. электродвигатель омывателя.

Напомним, если Вас не устраивает работа стеклоочистителя, то путем доработки системы омывания в целом, либо по отдельности, например, увеличить зону чистки дворников или доработать реле.

Сталкивились ли Вы с неисправностью в работе дворников автомобиля?

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Почему на ВАЗ 2110 не работают дворники — причины и способы ремонта

Без дворников в дождь или снегопад далеко не уедешь, поэтому мы сегодня обсудим тему, почему на ВАЗ 2110 не работают дворники, как поступать в такой ситуации.

Устройство

Общее устройство системы стеклоочистителя:

1. Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна – для быстрого движения (например, во время ливня), вторая – медленно или в прерывистом режиме;
2. Электрическая составляющая – это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем – в редукторе электромоторчика;
3. Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
4. Механика. Это прежде всего – привод, который может сломаться.

Схема стеклоочистителя ВАЗ 2110

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

• При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
• Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Если неисправна электрическая часть, симптомы будут такими:

• Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
• Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
• Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
• Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Элементарные причины

Проблема медленных стеклоочистителей не надумана. Да, с ней сталкивается практически каждый владелец отечественных ВАЗов, но и возрастные иномарки – тоже не исключение. Поиск причины стоит начинать с элементарных вещей. Так, вполне очевидно, что севшая АКБ и остановленный мотор – идеальные условия для неспешного вращения щеток. Не будет эффекта от правого подрулевого переключателя и при сгоревшем предохранителе.

Нельзя исключать неполадки и в самом «подрулевике». Электросоединения подвержены окислению, особенно в регионах со сложной климатической обстановкой. Раз уж разговор идет в русле электрики, уместно подчеркнуть, что состояние «массы» моторредуктора также оказывает влияние на скорость вращения щеток. Хороший контакт с кузовом – залог заводского состояния системы. Окислы и прочая грязь вызывает электропотери, а при пониженном напряжении о высокой скорости вращения дворников и речи быть не может.

Причины выхода из строя дворников

Обстоятельств, из-за которых не работают стеклоочистители ВАЗ 2114, может быть несколько.

Более всераспространенные из их это:

• Выход из строя предохранителя.
• Нарушения в работе электромоторчика.
• Поломка приводной трапеции либо ее отдельных тяг.
• Поломка подрулевого переключателя.

1-ая из заморочек решается более просто следует только проверить и, по мере надобности, поменять предохранители F16 и F7 (находятся они в общем блоке предохранителей).

2-ая причина это выход из строя электронного мотора (мотор-редуктора), приводящего в движение устройство. Встречается такая неисправность очень изредка, так как электродвигатель ломается нечасто, являясь одним из самых надежных частей в конструкции дворников.

Проверить, исправен ли моторчик, можно отсоединив от него тяги и подключив к источнику питания впрямую. Если ротор не вертится, означает мотор-редуктор неисправен, и его следует поменять.

Делать это необходимо в последующем порядке:

• отключить электродвигатель от блока предохранителей;
• нанести метку на тягу (кривошип) для того, чтоб зафиксировать его положение;
• демонтировать крепеж, фиксирующий тягу;
• выкрутить болты, фиксирующие трапецию;
• снять мотор-редуктор.

Установка нового моторчика производится точно в таком же порядке, но в оборотной последовательности.

Очередной нередко предпосылкой того, почему не стали работать дворники на ВАЗ 2114, является поломка трапеции. Найти ее можно зрительно, и, в случае поломки, выполнить подмену всего агрегата.

Время от времени случается и так, что не работает один дворник ВАЗ two thousand one hundred fourteen (либо работает некорректно), а другой работает исправно. Предпосылкой этого может быть закисание втулок в местах сочленения тяг трапеции. Убрать такую неисправность просто довольно смазать все шарниры подвижного механизма. Если же предпосылкой того, что работает только один дворник, стала поломка его тяги либо рычага, то, снова же, следует выполнить подмену всей трапеции на новейшую.

Если все вышеперечисленные предпосылки неисправности дворников не подтвердились, то следует проверить тестером подрулевой переключатель и, в случае поломки, поменять его на новый.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12

При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть

Разъединяем колодки моторедуктора стеклоочистителя.

Откручиваем гайку левого крепления трапеции.

Отворачиваем гайку с другой стороны.

Отворачиваем крепление кронштейна моторедуктора.

Снимаем трапецию со шпилек и извлекаем.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Подмена мотора и трапеции стеклоочистителя

Конструкция стеклоочистителя на ВАЗ 2110 довольно надежная и при обыкновенной эксплуатации мотор и сама трапеция может тихо отходить и все 300 000 км, что было подтверждено личным опытом многих хозяев. Но бывают и исключения из правил.

Часто бывает такое, что обходятся шлицы либо конструкция трапеции просто ломается. Если у вас появились подобные задачи, то ниже будет рассмотрена процедура ремонта.

Чтоб поменять все детали стеклоочистителя, нам пригодится последующий инструмент:

• отвертка плоская и крестовая
• головка торцевая на 10 мм
• трещоточная ручка

Чтоб выполнить эту работу, сперва нужно выполнить некие предварительные деяния, а конкретно:

1. Снять накладку лобового стекла (жабо)
2. Снять теплоизолятор и уплотнитель под капотом
3. Отсоединить один конец резинки расширительного бачка и отвести его в сторону

Как отремонтировать

1. Снимите приборную панель.

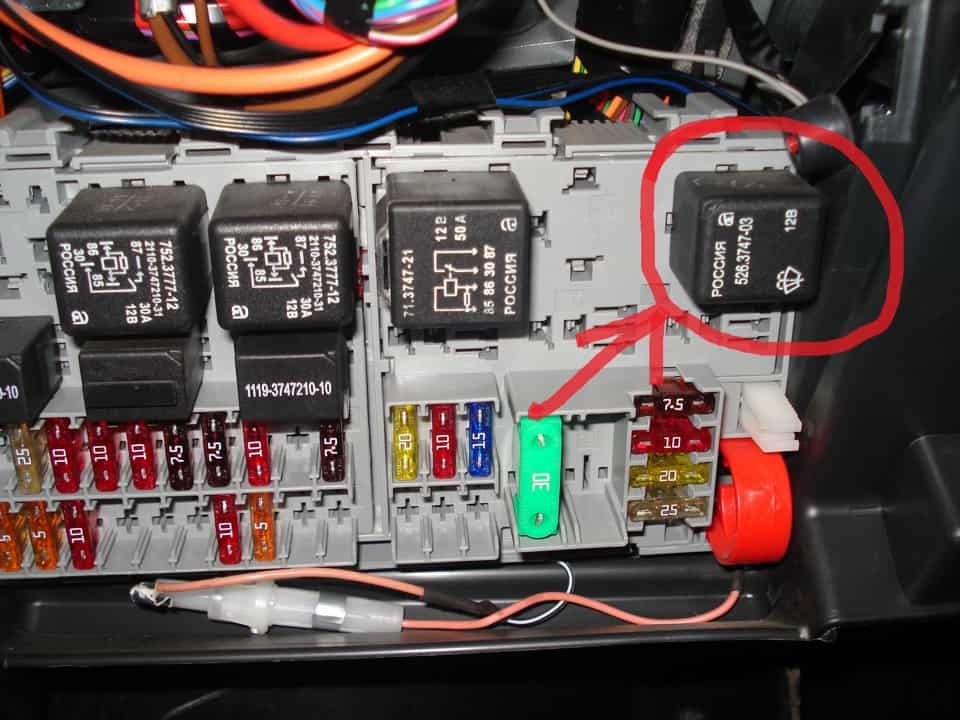

2. Найдите реле, которое прикручено к кузову.
3. Теперь необходимо проверить, исправен ли предохранитель, отвечающий за привод дворников.
4. Затем разбирается рулевая колонка, что дает возможность посмотреть состояние переключателя. Замена потребуется, если повреждена изоляция или есть любые другие изъяны.
5. Теперь открутите моторчик от кузова и проверьте, в рабочем ли он состоянии. Если поломки небольшие, поможет ремонт, в ином случае необходима замена вместе с реле.
6. Также нужно осмотреть привод, так как именно он может быть причиной неисправности, а именно – поломка его шкива.

У всех автомобилей ВАЗ-2110 стеклоочистители одинаковые. Если они подобраны неправильно (больше или меньше) – механизм быстрее износится, и, соответственно, его необходимо менять или ремонтировать.

Заменить их можно следующим путем:

• отсоединяется минусовая клеммаАКБ;
• дворники подтягиваются на себя и отсоединяются щетки;
• декоративную панель также нужно снять;
• откручивается болт и снимается старый стеклоочиститель;
• теперь нужно сравнить по размеру новый дворник и его предшественника;
• новый дворник должен быть идентичным либо больше максимум на два (в ином случае смысла в замене нет);
• установить в обратном порядке.

Напоследок необходимо проверить, правильно ли функционируют новые стеклоочистители. Если они, например, скрипят, в процессе замены что-то было сделано неверно.

Примечание: дворники должны работать быстро на высоких оборотах, медленно – в прерывистом режиме.

Как ускорить работу дворников “Приоры”

Проблема медленной работы дворников проявляется с течением времени. Скорость может снизиться в несколько раз, стеклоочистители начинают двигаться медленно даже по мокрому стеклу, залитому дождем. Причин неисправности три:

• неисправность двигателя;
• плохая работа шарниров дворников;
• проблемы с электропитанием двигателя.

Неисправность двигателя может заключаться в износе щеток или подшипников. Но двигатель дворников достаточно надежен, поэтому чаще причина в шарнирах или электропитании.

Наладить работу шарниров можно при помощи качественной смазки. Для этого надо снять трапецию с моторчиком, промыт шарнирные соединения и нанести смазку, которая не густеет при низких температурах.

Проблемы электропитания решает доработка схемы стеклоочистителей “Приоры”. В схеме включения дворников имеется множество электросоединений и контактов, которые со временем окисляются. В результате происходит падение напряжения, подаваемого на электродвигатель дворников, и он не развивает требуемую мощность.

Доработка дворников “Приоры” путем установки пятиконтактного электромагнитного реле, которое минимизирует потери тока в цепи питания.

Для этого понадобятся:

• 5-контактное реле — 3 шт.;
• 5-контактный разъем моторчика реле;
• круглые клеммы — 5 шт.;
• провод сечением 2,5 мм.

Схема подключения предполагает установку трех реле в разрыв проводов перед моторчиком стеклоочистителя и не вносит изменений штатную проводку авто (рисунок 1). В результате напряжение, подаваемое к двигателю через контакты и выключатели дворников, управляет лишь включением реле, которые без потерь подают на двигатель напряжение бортовой сети.

Особое внимание нужно уделить изоляции проводов контактов. Блок реле нужно установить в подходящий пластиковый футляр и заделать отверстия, чтобы предотвратить попадание влаги, которая может вызвать окисление контактов и поломку реле. Таким образом решается проблема медленной работы моторчика дворников

Таким образом решается проблема медленной работы моторчика дворников.

При пользовании омывателем ветрового стекла “Приоры” дворники делают четыре прохода вместо двух, как на большинстве авто. Первые два циклов дворники соскребают грязь и воду со стекла, а последние пару циклов дворники движутся по сухому стеклу. В результате происходит ускоренный износ резинок, а на стекле появляются царапины. Исправить этот “баг” может доработка стеклоочистителя “Приоры”. Она состоит в доработке реле стеклоочистителя, после которой количество взмахов уменьшится.

Работа требует минимальных навыков обращения с паяльником, чтобы суметь произвести замену одного резистора в реле.

Для модернизации реле дворников понадобятся:

• резистор 40-70 кОм;
• отвертка или нож;
• паяльник;
• припой;
• канифоль.

Количество движений дворников при включении омывателя зависит от одного из резисторов в схеме реле. Его сопротивление равно 141 кОм, а для двух циклов необходим резистор примерно 51 кОм.

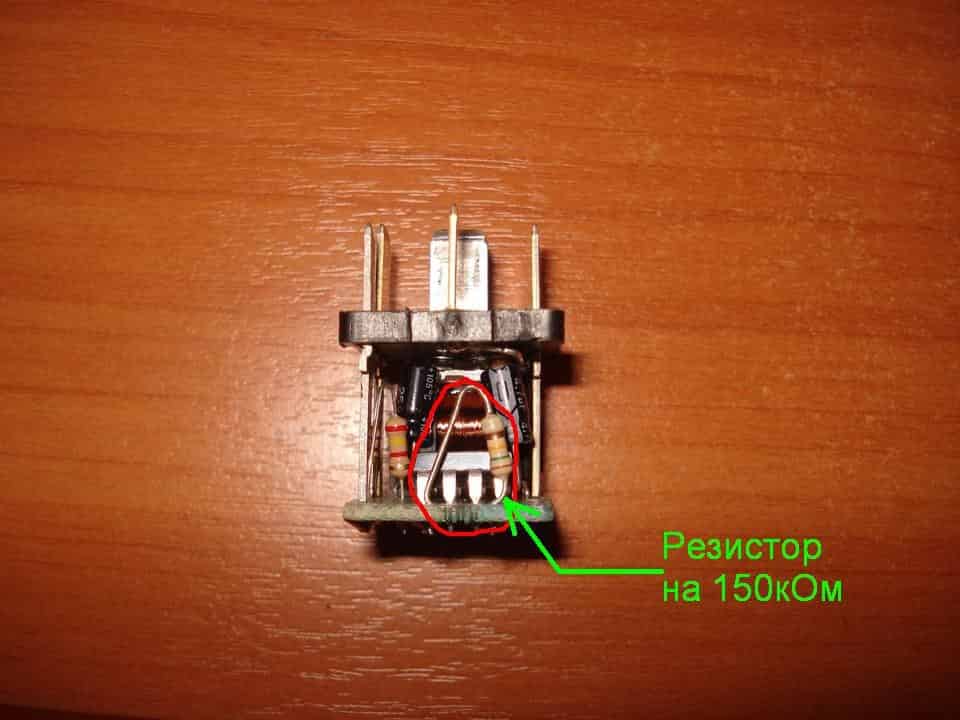

Чтобы модернизировать реле, необходимо выполнить такие действия:

снять реле дворников с панели предохранителей;

• ножом или отверткой вскрыть и разобрать реле;
• нагреть паяльник;
• выпаять резистор 140 км;

припаять на на освободившееся место резистор 40-70 кОм ( при большем сопротивлении дворники могут делать 3-4 хода вместо 2);

Примечание: если нет резистора подходящего номинала, можно заменить его последовательным или параллельным соединением резисторов подходящего номинала. Например, припаять последовательно два соединенных резистора по 20 кОм (получится 40 кОм) или два параллельно соединенных резистора по 100 кОм (получится 50 кОм).

• собрать корпус реле;
• установить реле на панель предохранителей;
• проверить работоспособность реле, кратковременно включив омыватель стекла.

Доработка стеклоочистителя “Приоры” завершена. Дворники станут выполнять два хода.

Также можно установить дополнительный регулятор паузы между движениями дворников на основе переменного резистора. Для этого понадобятся:

• провода;
• разъемы “папа” и “мама”;
• переменный резистор.

Чтобы установить регулятор, необходимо выполнить такие действия:

• припаять к резистору два провода;
• установить на концы проводов разъемы “папа” и “мама”;
• разобрать кожух рулевой колонки;
• найти желтый провод с зеленой полосой;
• вытащить разъем провода из колодки;
• один провод, идущий от переменного резистора, подключить к колодке, другой — к наконечнику отключенного от нее желто-зеленого провода;
• закрепить переменный резистор в доступном месте (например, на рулевой колонке);
• собрать кожух колонки.

Такая доработка дворников “Приоры” неосуществима на автомобилях “люкс”-класса, оснащенных датчиками дождя.
