Руководство Пежо 206 ремонт и техобслуживание, эксплуатация
Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.
В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.
Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).
Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.
Где находится салонный фильтр?
Замена салонного фильтра в Пежо 206 1,4 может быть осуществлена собственными руками. С такой процедурой справится даже девушка.
Подготовка к замене и необходимые инструменты
Прежде чем начать процедуру, к ней необходимо подготовиться. Для замены понадобится:
- Новый фильтрующий элемент;
- Чистая ветошь;
- Пылесос или компрессор высокого давления;
- Перчатки (при необходимости).
Правила техники безопасности:
- Во избежание аллергических реакций на пыльцу, пыль и сажу, следует доверить смену фильтра другому лицу;
- Процедуру выполнять на холодном двигателе. Расходник находится в подкапотном пространстве, поэтому есть риск дотронуться до горячего силового агрегата и получить ожог.
Пошаговая инструкция по замене
Пошаговая инструкция замены фильтра в Peugeot 206:
- Открыть капот. Элемент фильтрации находится за левой чашкой.
- Просунуть руку между чашкой и кузовом.
- Достать старый расходник. Чтобы его извлечь, деталь необходимо приподнять вверх и потянуть немного на себя.
- Установить новый салонный фильтрующий элемент в обратной последовательности.
Обратите внимание: Деталь легко демонтируется и монтируется. Креплений или дополнительных фиксаторов там нет. Процедура замены фильтра на Пежо 206 седан или в другом кузове завершена
Процедура замены фильтра на Пежо 206 седан или в другом кузове завершена.
Другие подборы FILTRON для этой марки
| Автомобиль | Подбор |
|---|---|
| Подбор фильтров FILTRON на PEUGEOT 1007(1.4) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 1007(1.4 16V) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 1007(1.4 HDi 70) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 1007(1.6 16V) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 1007(1.6 HDI) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 104(All models) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 106(1.0) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 106(1.0) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 106(1.0i) | Смотреть подбор |
| Подбор фильтров FILTRON на PEUGEOT 106(1.0i) | Смотреть подбор |
Разнообразие силовых агрегатов
Французский компактный хэтчбек пришелся по душе немецкому автолюбителю. Если верить статистике, то около 40% от всех продаж Peugeot 206 пришлись именно на Германию. Полюбился «пыжик» и отечественным водителя, но гораздо в меньшей степени. Одной из причин низкой популярности модели в странах постсоветского пространства является не совсем надежная ходовая часть, которая имеет несколько «хронических болячек»: слабые тяги стабилизатора и сайлентблоки нижних рычагов. А вот с морами Пежо 206 дела обстоят гораздо лучше. Несмотря на то, что производителем было принято решение не поставлять модификации с дизельным двигателем под капотом, выбрать всё равно есть из чего.
Комплектуют Peugeot 206 следующими силовыми агрегатами:
- 1.1-литровый силовой агрегат мощностью 60 лошадиных сил;
- 1.4-литровый мотор с заявленной мощностью 75 сил;
- 1.6-литровый двигатель на 89 лошадиных сил;
- 2.0-литровый движок мощностью 135 лошадиных сил.
В Россию официально поставляются первые три бензиновые модификации. Можно раздобыть версию авто с дизельным мотором. Двухлитровые версии встречаются только в Европе. Все находящиеся в России экземпляры модели оснащены ременным приводом ГРМ. Ремень достаточно надежен, но больше 80 тысяч километров проходит в редких случаях.
Какой масляный фильтр ставить?
Интервалы замены каждые 7 тысяч км.
Для PEUGEOT 206 / 206 SW(1.4HDI) компания FILTRON рекомендует следующие масляные фильтры: OE 667/1,OE 667/1A. Подробные характеристики этих фильтров вы можете посмотреть в нашем каталоге.Если вы выбираете масляный фильтр и не знаете какой поставить, то решение от компании FILTRON будет одним из лучших. Масляные фильтры OE 667/1,OE 667/1A изготавливают из современных материалов, которые имеют повышенный срок службы и спокойно выдерживает продленный интервал замены. Масляный фильтр выполняет очень важную функцию – он удаляет частицы пыли и другие инородные тела из масла двигателя, также он отфильтровывает мелкие частицы, которые отрываются от деталей двигателя в результате трения. Своевременная замена масляного фильтра увеличивает ресурс работы двигателя PEUGEOT 206 / 206 SW(1.4HDI).
Фильтр FILTRON OE 667/1
Краткие характеристики Фильтр FILTRON OE 667/1
- Тип фильтра: МАСЛЯНЫЙ ФИЛЬТР
- Артикул: 5904608026675
- Статус: поставляется
- Марка: FILTRON
Смотреть в каталоге
Фильтр FILTRON OE 667/1A
Схема блока предохранителей
| № | Рейтинг | функции |
| 1 | 10А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10А | Блок управления ABS |
| 4 | 10А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20А | Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15А | Левый ближний свет |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левый дальний свет |
| 12 | 15А | Правый дальний свет |
| 13 | 15А | Рога |
| 14 | 10А | Насосы омывателя переднего и заднего стекла |
| 15 | 30А | Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки |
| 16 | 30А | Реле воздушного насоса |
| 17 | 30А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20А | Вентилятор |
| 2 * | 60А | ABS |
| 3 * | 30А | ABS |
| 4 * | 70А | Встроенный интерфейс системы питания |
| 5 * | 70А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30А | Питание выключателя зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT. |
Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Sagem S2000. Элементная база
Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:
- MCU: Infineon SAK-C167CR-LM
- FLASH: AM29F200BB
- EEPROM: ST95080
Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.
На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:
- HIP9011 — Микросхема канала обработки сигналов датчика детонации
- L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
- L9930 — Драйвер регулятора холостого хода
- M95080 — Микросхема памяти EEPROM
- M29F200BB — Микросхема памяти FLASH
- SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
- SAK-C167CR — Микропроцессор
- TLE4471 — Стабилизатор напряжения 5В
- TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
- VB029 — Драйвер катушки зажигания
- VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода
Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.
И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.
Общие сведения

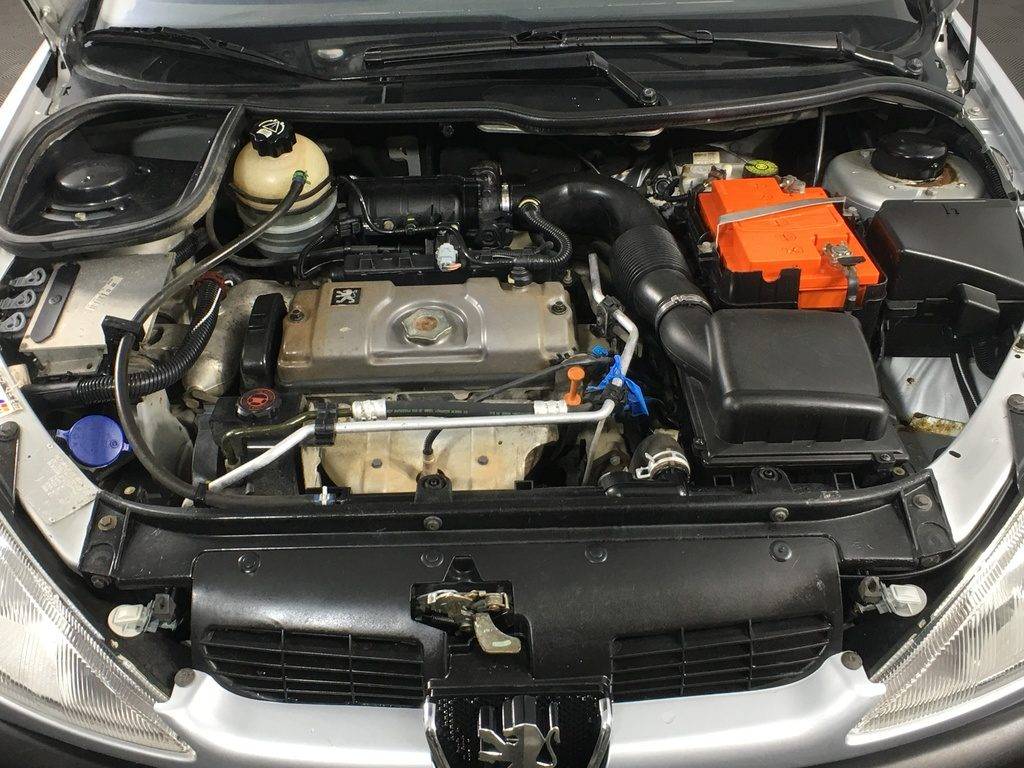

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловинаРис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Как правильно заменить?
Расположение воздушного фильтра указано в техническом руководстве пользователя. Коробка фильтрующего элемента находится в правой части подкапотного пространства, около левой фары. Стоит помнить, что перед установкой нового фильтрационного элемента следует тщательно подготовить место будущего фильтра. Для этих целей отлично подойдет ветошь или старые тряпки.
Процесс замены
Для того чтобы заменить воздухоносный элемент на Пежо, необходимо следовать следующей пошаговой инструкции:
- Открыть капот.
- Снять крышку двигателя, которая расположена в правом верхнем углу.
- Выкрутить 4 специальных болта, а также откинуть крышку бака, в котором находится воздухоносный элемент.
- Демонтировать старый воздушный элемент.
- Прочистить область, которая находится под воздухоносным элементом.
- Установить новый воздушный фильтр.
- Закрутить 4 винта и опустить крышку капота.
Крайне не рекомендуется осуществлять очистку старого фильтрационного элемента и прокладки, которая прилагается к системе воздухообдува. Это может повлечь за собой крайне негативные последствия, такие как разрыв воздушного патрубка и просачивание мусора и пыли в систему двигателя внутреннего сгорания автомобиля. Последовательность действий при замене данной автомобильной запчасти должна быть четко соблюдена.
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Двигатели
Первые Пежо 206 оснащались бензиновыми двигателями объемом 1,1 л (60 л.с.), 1,4л (75 л.с.) и 1,6л (89 л.с.). В 2000 году 1,6-литровый мотор был замене 16-клапанным аналогом мощностью 109 л.с. В 2003 году появилась 16-клапанная версия 1,4 л мощностью 88 л.с. Кроме того в Европе были доступны 2-литровые бензиновые моторы мощностью 135 л.с. Так же предлагались дизельные версии. Первоначально был доступен дизельный 1,9D (70 л.с.), который в 2001 году сменили 1,4 HDi (68 л.с.) и 2,0HDi (90 л.с.), а в 2004 году добавился 1,6 HDi (109 л.с.).
В Россию официально поставлялись Peugeot 206 только с бензиновыми двигателями 1,1 л, 1,4 л и 1,6 л. Все три мотора имеют ременный привод ГРМ с рекомендуемым интервалом замены 80 тыс. км. Стоимость нового комплекта ГРМ – около 2-3 тыс. рублей. В паре с ГРМ рекомендуется менять и помпу: около 2,5-3 тыс. рублей – оригинальная и 1-1,5 тыс. рублей – аналог.
Самый массовым в тройке стал двигатель 1,4 л. Одна из распространенных проблем, с которой многие владельцы ведут безуспешную борьбу на протяжении длительного времени – плавающие обороты холостого хода. Реже встречается троение и глохнущий двигатель. Многие склонны считать, что плавающие обороты – это особенность Peugeot, с которой надо просто смириться. Но порой моторные капризы удается изжить, заменив свечи, катушки зажигания, кислородный датчик или датчик абсолютного давления воздуха на впуске – МАР-сенсор. Отдельные владельцы даже прибегнули к небезуспешной замене ЭБУ. Схожие проблемы встречаются и на моторах рабочим объемом 1,1 и 1,6 л.
Peugeot 206, хэтчбек (2003 – 2005 гг.)
После 80-100 тыс. км на 1,4 л нередко дает течь прокладка головки блока цилиндров. За устранение проблемы придеться выложить около 10 тыс. рублей. Если же пробой прокладки произошел в результате перегрева двигателя, то отделаться одной заменой прокладки не удастся – необходима шлифовка. Дополнительные работы потребуют еще около 4-5 тыс. рублей.
На иранских Пежо 206, собранных в 2008-2009 годах при вскрытии для замены прокладки ГБЦ нередко обнаруживалась «коррозия» в каналах охлаждающей жидкости блока цилиндров. Причина – некачественный антифриз, залитый в систему при сборке, который разъедает алюминий как кислота.
Вечно подтекающее соединение трубок подачи жидкости к форсункам омывателя приводит к выходу из строя 4-ой топливной форсунки. Жидкость заливает топливную форсунку, и ее электрическая часть «коротит». Стоимость новой форсунки – около 2-3 тыс. рублей. Решений несколько: герметизация соединения трубок или сооружение подобия козырька над форсунками.
Peugeot 206, седан (2006 – 2010 гг.)
Стартер служит более 100-150 тыс. км. Его отказ может быть вызван подгоранием контактов втягивающего, выходом из строя самого втягивающего или износом щеток. Стоимость нового оригинального стартера около 6 000 рублей, аналога – около 3-4 тыс. рублей.
Выхлопная система дает о себе знать уже после 80-120 тыс. км: сильно коррозирует и прогорает. За всю «трубу» придеться выложить около 15 000 рублей, стоимость одной части около 4-8 тыс. рублей.
После 100-150 тыс. км может перестать правильно функционировать электрический вентилятор охлаждения двигателя: не включается на 1-ой скорости, работает постоянно или не срабатывает вообще. Причина – коррозия и выход из строя резистора блока реле.
Дизельные версии встречаются редко и информации по ним мало. Но владельцы немногочисленных дизельных экземпляров с серьезными проблемами практически не сталкиваются.
1.6 HDi 110

| Рейтинг | Бренд | Артикул | Отзывы | Положительные | Негативные | Голоса | |
|---|---|---|---|---|---|---|---|
5 | MANN-FILTER | C3282 | 100% | 1 | |||
5 | Stellox | 7101096SX | 100% | 1 | 8 | ||
1 | Purflux | A1339 | 0% | 1 | |||
| DYNAMATRIX | DAF1452 | 0% | |||||
| MEAT & DORIA | 18236 | 0% | |||||
| MAPCO | 60404 | 0% | |||||
| ZEKKERT | LF1868 | 0% | |||||
| MECAFILTER | ELP9045 | 0% | |||||
| AMC FILTER | SA9068 | 0% | |||||
| MILES | AFAU352 | 0% | |||||
| Japanparts | FA826S | 0% | |||||
| FRIGAIR | AR03103 | 0% | |||||
| KAMOKA | F202501 | 0% | |||||
| HERTH+BUSS JAKOPARTS | J1328040 | 0% | |||||
| WIX FILTERS | WA9411 | 0% | |||||
| RED-LINE | 36SZ031 | 0% | |||||
| SOFIMA | S9502A | 0% | |||||
| COMLINE | EAF497 | 0% | |||||
| SpeedMate | SMAFJ155 | 0% | |||||
| TECNECO | AR2059PMS | 0% | |||||
| TECNOCAR | A2339 | 0% | |||||
| NIPPON PIECES | S132I37 | 0% | |||||
| COGEFA FRANCE | 71444CP | 0% | |||||
| BSG | BSG70135002 | 0% | |||||
| PROFIT | 15122613 | 0% | |||||
| Misfat | P210A | 0% | |||||
| Japko | 20826 | 0% | |||||
| Fast | FT37133 | 0% | |||||
| FIAAM | PA7669 | 0% | |||||
| DENCKERMANN | A140518 | 0% | |||||
| FIL FILTER | HP2236 | 0% | |||||
| HIFI FILTER | SA4056 | 0% | |||||
| HOFFER | 18236 | 0% | |||||
| KAISHIN | A10100 | 0% | |||||
| MFILTER | K752 | 0% | |||||
| CWORKS | B13MR0087 | 0% | |||||
| KLAXCAR FRANCE | FA049Z | 0% | |||||
| KRAFT | 1716140 | 0% | |||||
| LUCAS FILTERS | LFAF123 | 0% | |||||
| LYNX | LA1354 | 0% | |||||
| MASTER-SPORT | 3282LFPCSMS | 0% | |||||
| Maxgear | 260201 | 0% | |||||
| Borg & Beck | BFA2007 | 0% | |||||
| EUROREPAR | E147242 | 0% | |||||
| KAVO PARTS | SA9068 | 0% | |||||
| AKRON | 1500017 | 0% | |||||
| ASHUKI | PAL22013 | 0% | |||||
| Ashika | 2008826 | 0% | |||||
| CLEAN FILTERS | MA1311 | 0% | |||||
| HENGST FILTER | E695L | 0% | |||||
| VEMO/VAICO | V420047 | 0% | |||||
| QUINTON HAZELL | QFA0468 | 0% | |||||
| Optimal | FA00768 | 0% | |||||
| Champion | U859606 | 0% | |||||
| MAGNETI MARELLI | 152071758657 | 0% | |||||
| UFI | 3021000 | 0% | |||||
| FEBI | 32240 | 0% | |||||
| HANS PRIES | 720958 | 0% | |||||
| JS ASAKASHI | A0331 | 0% | |||||
| SAKURA | A14500 | 0% | |||||
| ALCO FILTER | MD8038 | 0% | |||||
| Bosch | 1457433160 | 0% | |||||
| Mando | MMF015240 | 0% | |||||
| NIPPARTS | N1328039 | 0% | |||||
| MEYLE | 11123210014 | 0% | |||||
| BLUE PRINT | ADK82232 | 0% | |||||
| DELLO | 180029310 | 0% | |||||
| K&N FILTERS | 332847 | 0% | |||||
| Patron | PF1141 | 0% | |||||
| KOLBENSCHMIDT | 50014017 | 0% | |||||
| Fram | CA10963 | 0% | |||||
| Filtron | AP1309 | 0% | |||||
| Contitech | 28000200052 | 0% | |||||
| KNECHT-MAHLE | LX1452 | 0% | |||||
| VALEO | 585015 | 0% |
Sagem S2000. Распиновка, Boot-пин и подключение к блоку
Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.
Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.
Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание
Справочные материалы от Alientech KTAG
Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:
- Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Расположение блока предохранителей
Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Моторного отсека
Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.
Источники
- https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
- https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
- https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
- https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
- https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
- https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html
Как выбрать воздушный фильтр?
Правильно подобрать фильтры можно по следующим критериям:
- Сертифицированная продукция. Следует отдавать предпочтение только оригинальному воздушному фильтру, который выпускает такие страны производители как Польша, Германия, Австрия. В указанных странах за качеством производимой продукции следят эксперты, что дает уверенность, в том, что указанный элемент может послужить долго и без поломок.
- Прочность воздухоносной прокладки. Данный элемент должен быть выполнен из прочного нервущегося материала, дабы не пропускать воду, мусор и грязь, которая накопилась за время эксплуатации.
- Плотность воздухоносного элемента. Данное качество должно быть лидирующим, дабы сохранить целостность автомобиля.
Правильный выбор гарантирует отличную работу автомобиля.
Артикул и примерная стоимость фирменного топливного фильтра и его аналогов
В продаже также имеются аналоги. Многие сторонние производители выпускают весьма достойные фильтры. В таблице ниже представлен перечень расходников, которые наилучшим образом зарекомендовали себя в эксплуатации на автомобилях Пежо 206.
Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Пежо 206
| Фирма производитель | Артикульный номер | Ориентировочная стоимость, рубль |
|---|---|---|
| Tecneco | IN54 | 160-200 |
| JC Premium | B3P006PR | 180-210 |
| Misfat | E710 | 160-190 |
| Japan Parts | FCM00S | 280-350 |
| Polcar | FT6036 | 500-670 |
Сеточка грубой очистки на автомобиль Пежо 206 не выпускается отдельно от топливного модуля. Поэтому она не имеет собственного артикульного номера и ее оригинал не встречается в розничной продаже. При этом приобретать аналоги родной сеточки автовладельцы не рекомендуют.
Связано это с тем, что ресурс фильтра грубой очистки сопоставим со сроком службы бензонасоса. Поэтому при необходимости следует либо просто промывать сеточку, либо менять ее совместно с топливным модулем.
Наилучшие альтернативные варианты родного топливного модуля с фильтр-сеточкой представлены в таблице, которая приведена ниже.
Таблица — Аналоги топливного модуля с фильтр-сеточкой на автомобиль Пежо 206
| Бренд производителя | Номер по каталогу | Примерная цена, рубль |
|---|---|---|
| Bosch | 986580960 | 6200-8500 |
| Messmer | 775072 | 3600-4500 |
| ERA | 775072 | 3750-5000 |
| Lucas | FDB1043 | 4400-6000 |
| Pierburg | 700468190 | 5900-8100 |
