Пневмоподвеска своими руками, на ВАЗ, Газель, Mitsubishi Eclipse GTX 3.0TT AWD, отзывы

Сборка пневмоподвески

Поскольку пневматическое устройство своими руками является только подвидом, установка возможна уже на существующую подвеску авто. Суть установки заключается в замене упругих элементов пневматическими баллонами, следовательно, провернуть такую схему модернизации можно на любой машине. Остаётся узнать, как сделать пневмоподвеску своими руками и как её установить.

Необходимые инструменты, материалы и оборудование

Оборудование в данном случае стандартное и каждый водитель им располагает, если периодически сталкивается с необходимостью ремонта:

герметик;
нож;
молоток;
металлическая щётка;
болгарка.

Пневмоподвеска своими руками стоит из следующих комплектующих:

комплект стоек, даже если установленные на данный момент надёжные;

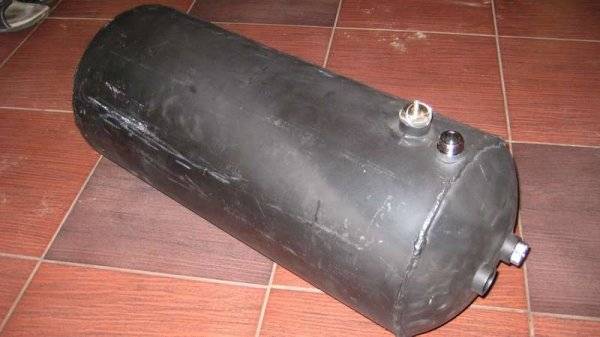

ресивер (можно сделать его для пневмоподвески своими руками и не покупать);
подушки пневмоподвески;
компрессор;
несколько разных фитингов и ПВХ-трубок диаметром 6 и 8 мм;
электромагнитные клапаны в количестве двух пар;
подойдёт любой отделитель масла и влаги;
манометр;
блок управления.

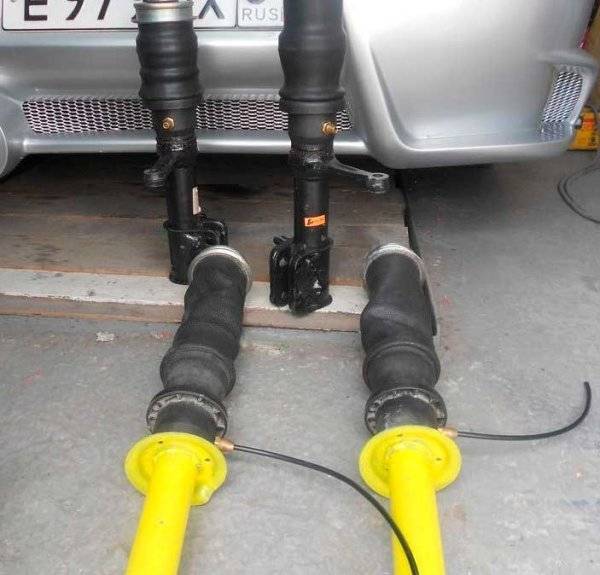

Сборка передней подвески

Стоит отдельно рассмотреть технологию установки задней и передней подвески, поскольку в случае с последней схема более сложная.

Сбейте колпачок со стойки и зачистите слой лакокрасочного покрытия с помощью УШМ.
Запрессуйте переходник на стойку и добавьте под него проставочные кольца, чтобы повысить мягкость.
Выберите фитинги или трубки небольшого диаметра и поднесите их к отверстиям для подачи воздуха в переходнике.
Установите пневматическую подушку на стойку. Произвести расчёт высоты отбойника следует заранее, в противном случае пружинка может выйти из строя после первого же сильного удара на дороге.
Воспользуйтесь герметик и медную пресс-шайбу для герметизации соединения.
Зафиксируйте опорный подшипник на стойке так, чтобы шток не поворачивался внутри амортизатора при повороте рулевого колеса.
В гнездо подушки подключите трубку для воздуха.
Теперь можно устанавливать готовую конструкцию.

Это интересно: Значение и зона действия знака «Пешеходный переход»: 3 основные разновидности знака

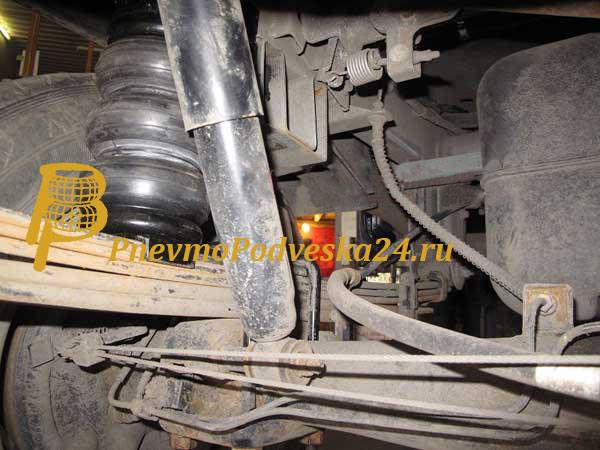

Сборка задней подвески

Поэтапная процедура сборки задней подвески выглядит следующим образом:

Обрежьте немного пружинную чашку и удалите покрытие краски.
До конца штока стойки необходимо нарезать резьбу под пневматику.
С целью герметизации установите пресс-шайбу и далее надевайте пневмоподушку на шток.
Для достижения особой плавности движения можно не устанавливать отбойник, что даст сильное опущение задней части авто.
Запрессуйте пневматическую пружину до конца амортизатора.
Выполните подводку воздуха.

Как работает

На автомобилях пневма регулирует высоту кузова транспортного средства относительно дорожного полотна

Важно понимать, что изменения клиренса и настройки жёсткости выполняются:. Можно добавить, что регулировка в положении «Автомат», может разниться

Автоматическая настройка возможна на адаптированных конструкциях. В данном случае, пневматическая подвеска, поддерживает выбранный клиренс, контролирует жёсткость амортизаторов в зависимости от качества дорожного полотна. Алгоритм работы включает в себя следующие параметры:

Можно добавить, что регулировка в положении «Автомат», может разниться. Автоматическая настройка возможна на адаптированных конструкциях. В данном случае, пневматическая подвеска, поддерживает выбранный клиренс, контролирует жёсткость амортизаторов в зависимости от качества дорожного полотна. Алгоритм работы включает в себя следующие параметры:

Контролируя вышеперечисленные параметры, система ППТС выбирает и настраивает наиболее приемлемые значения клиренса. Цель: выбор лучшей аэродинамической позиции автомобиля. При скоростном вхождении в поворот система оценивает крен транспортного средства. За счёт подачи сжатого воздуха можно увеличить показатели жёсткости нагружаемых амортизаторных стоек. ППТС снижает по максимуму центр тяжести машины, тем самым, улучшая управляемость и динамику авто.

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

с качающимися полуосями;
на продольных рычагах (пружинная, торсионная);
с косыми рычагами;
с продольными и поперечными рычагами;
с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
торсионно-рычажные;
«Макферсон»;
гидропневматические и пневматические подвески;
адаптивные.

Рекомендуем: Как работает инжектор и система впрыска топлива?

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
плохая устойчивость курсового типа;
уровень комфорт для легковых автомобилей очень мал.

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

достойный уровень комфорта;
высокая степень управляемости;
хорошая обратная связь при рулении;
крены минимальны;
высокая скорость движения.

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

Купить судно на воздушной подушке или сделать своими руками?

Ховеркрафты довольно дороги, к примеру, средненькая модель стоит около 700 тысяч рублей, тогда как тот же мотороллер «скутер» можно купить в 10 раз дешевле. Но безусловно, платя деньги, вы получаете заводское качество, и можете быть уверены, что судно не развалится прямо под вами, хотя такие случаи и бывали, но все же вероятность здесь ниже, чем применительно к самодельному.

Кроме того производители продают в основном «профессиональные» СВП для рыболовов, охотников, и всевозможных служб. Любительские же судна можно встретить крайне редко, и в основном они являются продуктами ручной работы, в силу, опять таки, их невысокой популярности в народе. Почему ховеркрафты не завоевали большую любовь

Основные причины:

Высокая цена и дорогое обслуживание. Дело в том, что детали и функциональные узлы СВП очень быстро изнашиваются и требуют замены, а покупка и установка также стоят немалых денег. Поэтому его может позволить себе только богатый человек, но даже для него каждый раз отвозить сломанное судно в ремонтный цех очень неудобно, поскольку таких мастерских единицы, и находятся они, в основном, только в крупных городах. Поэтому в качестве игрушки, выгоднее купить, например, квадро- или гидроцикл.
Из-за винтов они очень шумят, поэтому ездить можно только в наушниках.
Нельзя плыть и ехать против ветра, поскольку сильно снижается скорость. Любительские СВП были и остаются лишь способом проявления своих конструкторских способностей для тех, кто может сам их обслуживать и чинить.

Устанавливаем пневмоподвеску на ВАЗ 2110

Статистика показывает, что автолюбители в большей степени недовольны продуктом отечественного автопрома. Вот почему на дорогах растет число тюнингованных «девяток», «десяток» и прочих моделей АвтоВАЗа.

Принцип подбора комплектующих и монтажа пневмоподвески для разных моделей ВАЗ почти идентичен.

Для примера же возьмем модель 2110.

Итак, для самостоятельной установки пневмоподвески потребуется следующий материал:

Здесь разрешено задействовать заводские стойки типа СААЗ с масляным наполнением. Затраты на покупку — 8 тысяч рублей.

2. Подушки пневмоподвески.

Как вариант — применение подушек от Скании четвертого поколения, монтируемых под кабиной грузового авто. Цена вопроса — 3 тысячи рублей за штуку. К примеру, такие.

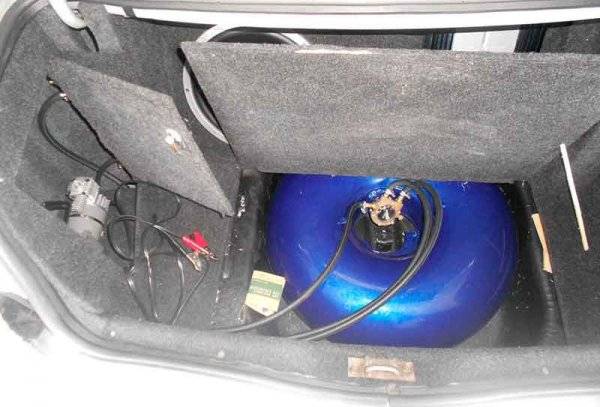

3. Ресивер для пневматической подвески.
