Привод спидометра – кто нам считает километры?

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

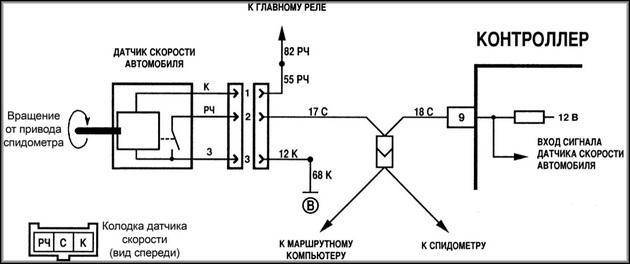

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

• привода спидометра;
• корпуса;
• а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

• спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
• в работе двигателя, в частности, на холостых оборотах проявляются сбои;
• увеличился расход топлива;
• работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
• двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
• если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
• в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
• в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Механический

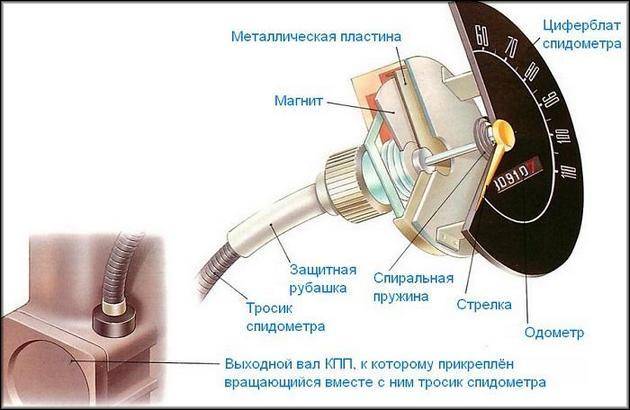

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

1. У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
2. С тыльной стороны панели снимают контактные разъёмы.
3. Отвинчивают гайку крепления тросика.
4. Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
5. Далее проверяют цельность деталей и узлы соединений.
6. По возможности повреждённые части меняют на новые детали.
7. Собирают скоростемер и устанавливают панель приборов в обратном порядке.
8. Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

По способу измерения:

Центробежный
– плечо регулятора, которое удерживается пружиной, вращается совместно со шпинделем и откидывается в стороны центробежной силой так, смещение прямо пропорционально скорости.

Хронометрический
– комбинация часового механизма с одометром.

Индукционный
– система постоянных магнитов, вращающихся вместе с приводным шпинделем, генерирует вихревые токи в диске из меди или алюминия, помещённом в магнитное поле. Диск, таким образом, втягивается в круговое движение, но его вращение замедляется ограничительной пружиной. Диск соединен со стрелкой, показывающей скорость.

Электромагнитный
– скорость определяется по ЭДС, вырабатываемой тахогенератором, подключённым к шпинделю.

Вибрационный
– применим для быстровращающихся машин. Механический резонанс колебаний подшипников или рамы машины вызывает колебания градуированных язычков с частотой, соответствующей числу оборотов машины.

По системе спутникового позиционирования
– скорость определяется по системе спутникового позиционирования GPS электронным путём как пройденное расстояние, делённое на время пути.

Электронные
– оптический, магнитный или механический датчик вырабатывает импульс тока за каждый оборот шпинделя. Импульсы обрабатываются электронной схемой и скорость выводятся на индикатор.

Выход из строя датчика скорости в коробке передач

В большинстве автомобилей стоит один датчик скорости, который находится в коробке передач. Раньше здесь располагался определенный моторчик, который крутил трос скорости, уходящий на спидометр, а скорость его вращения зависела от частоты вращения колесных полуосей или прочих показателей. Сегодня в коробки передач устанавливают электронные датчики скорости, которые безошибочно определяют скоростной режим и передают его по системе проводом на спидометр и одометр для подсчета пройденных километров. Но на деле оказывается, что датчик легко может сломаться по таким причинам:

• слишком длительная служба — у каждого электронного прибора есть свой срок действия, даже у самого качественного;
• физические и механические влияния, что-то могло упасть случайно на датчик, повредить его соединения;
• пересыхание проводов или просто отошедшие контакты, которые не дают прибору нормально работать;
• сложные условия эксплуатации, повышенная влажность и постоянное загрязнение подкапотного пространства;
• установка некачественного прибора, покупка неоригинального датчика скорости без нужных качеств и характеристик;
• приобретение прибора с другими техническими характеристиками, не подходящего для вашей модели автомобиля.

Поломка датчика может сначала ознаменоваться прекращением подсчета километров на одометре, а со временем прекращением демонстрации скорости. Возможно, оба процесса произойдут одновременно. Бывают случаи, когда одометр продолжает работать, а скорость спидометр не демонстрирует. В любой случае, необходимо заменить этот датчик, чтобы получить нормальную работу спидометра. Это главная причина выхода из строя одометра и спидометра во всех автомобилях современного типа. Так что первым делом стоит проверить именно эту деталь, не заменяя без необходимости все остальные технических узлы и элементы авто.

Возможные неисправности электронного спидометра

Правильная работа спидометра крайне важна для работы всего автомобиля. Поэтому следует постоянно внимательно следить за его исправностью.

В случае, если спидометр неисправен, проблему следует искать в нескольких узлах. Поломки могут происходить в результате:

• нарушения работы датчика;
• разъединения наконечника тросика устройства и шестерни;
• поломки «электронной начинки» спидометра;
• нарушения целостности электрических проводов;
• окисления и загрязнения поверхности разъёмов;
• перегоревшего предохранителя, который вмонтирован в электросеть приборной панели;
• ошибок функционирования блока электронного управления;
• ошибки, допущенной в ходе монтажа приборной панели после её разборки.

Как проверить датчик скорости

Говорить о проверке ДС на автомобилях с карбюратором не приходится, т. к. на них применяется тросовая система передачи крутящего момента непосредственно спидометру, а датчика попросту нет. На автомобилях с инжектором установлен ДС, работа которого основана на использовании эффекта Холла. Располагается прибор на коробке передач возле выпускного коллектора. Такое «соседство» приводит к нагреву и перетиранию проводов, входящих в колодку.

Работоспособность датчика скорости можно проверить несколькими способами. Для этого измеряются выходные электрические характеристики с помощью портативного осциллографа или мультиметра. ДС можно демонтировать, а сердечник вращать шуруповертом против часовой стрелки. На экране осциллографа должен отобразиться сигнал прямоугольной формы со значением нижнего напряжения 1 В, а верхнего — не менее 5 В. При повороте колеса на 1 оборот на выходе появляется 6 импульсов.

В случае, когда сигнал есть, а спидометр не работает, возможной причиной является поломка привода датчика. Если грани вала «съедены», то предстоит полная замена устройства. Если при замере выходных характеристик сигнал не появился, то это указывает на неисправность моторчика датчика. Их измерение можно проводить и без демонтажа первичного прибора. Для этого необходимо поддомкратить переднее колесо и, вращая его, снять показания. Такие работы удобней проводить с помощником.

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие: 1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Примечание! Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Примечание! Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание! Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка: Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик: Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание! Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

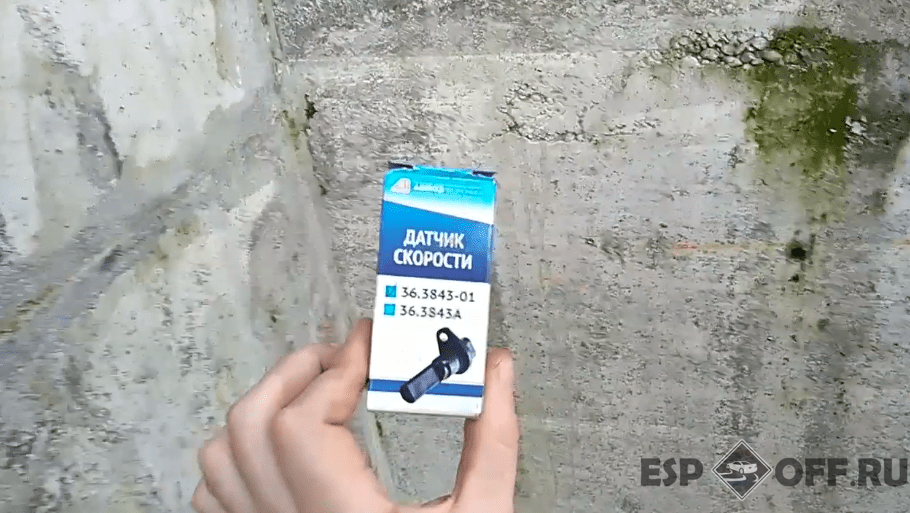

Инструкция по замене своими руками

Процедура самостоятельной замены выглядит следующим образом:

1. Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
2. Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
3. Отсоедините разъем питания от датчика скорости.
4. Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
5. Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
6. Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

• выдается неправильная информация о скорости движения ТС;
• цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
• перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

• два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
• на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
• затем отключается прикуриватель;
• фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Главная →

Устройство → Трансмиссия (коробка передач) → Механическая трансмиссия →

Не работает спидометр на Приоре, причины и решения

Когда не работает спидометр на вашей Ладе Приоре, в первую очередь нужно проверить электронную часть. Так как, он полностью электронный, то вся информация полученная из вне, передается на чип. Он же в свою очередь обрабатывает всю эту информацию и выдает значение на панель. Бывает, когда кэш чипа попросту забивается и он зависает. В таком случае его нужно обнулить, что бы он перезапустился. Делается это обычным скидыванием клеммы с АКБ на пару минут.

Если данный способ вам не помог, значит причина кроется в другой неисправности.

• Во-первых, нужно проверить предохранитель отвечающий за приборку. Бывает он просто перегорает, что и приводит к данной проблеме.
• Во-вторых, нужно прозвонить проводку идущую от датчика к приборной панели. Возможно провод попросту перетерся или поломался. Все это происходит из-за вибраций и тряски во время движения.
• Не забываем проверить все контакты и разъемы, которые любят окисляться. Контакт по окисленным разъемам либо не передается вовсе либо с перебоями.
• Последним шагом проверки будет диагностика датчика, который отвечает за пройденное расстояние. Для его диагностики используется специальный диагностический прибор, которого у большинства наверняка нет. Поэтому, запоминаем текущий пробег и проезжаем несколько километров. Если значение пробега не поменялось, датчик неисправен.

Диагностика и ремонт механического спидометра

• Для диагностики вам понадобятся:
• моторчик на 12 Вольт;
• плоская и крестовая отвертки;
• фонарик; домкраты и подставки;
• инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

• плоская и крестовая отвертка;
• тестер;
• набор ключей;
• сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

Датчик спидометра Ваз 2114

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Датчик скорости Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего. Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро

Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Датчик скорости Ваз 2114 – неисправен

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

• не работает привод спидометра ВАЗ 2109;
• оборвался тросик;
• неисправен прибор.

Проверка механизма на работоспособность

• неровно стоят цифры на циферблате или не двигаются;
• при изменении скорости на счетчике отражаются неверные показания;
• стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Ремонт привода спидометра своими руками

В случае, когда необходима замена уплотнительного кольца, шестерни либо корпуса, следует демонтировать привод спидометра, ВАЗовское устройство внутренностей машины позволяет достать до него почти без затруднений, а вот в иномарке придется повозиться. Установив местоположение механизма с помощью руководства по эксплуатации авто, приступим к изъятию. Для этого нужно открутить крепежный болт, посредством которого узел крепится к коробке передач, и, поддев его отверткой, снять.

После этого осуществляем визуальный контроль как самой шестерни, так и посадочного гнезда, в котором расположен конец гибкой тяги прибора. Они не должны иметь никаких дефектов и загрязнений. Также внимательно осмотрите корпус коробки, в случае если обнаружите на нем маслянистые пятна, то немедленно замените уплотнительное кольцо. Чтобы до него добраться, сначала снимается ведомая шестерня привода спидометра, а затем меняется сам уплотнитель. Перед сборкой все элементы следует хорошенько промыть в керосине.

https://youtube.com/watch?v=dwewrIrSod0

Главная →

Устройство → Трансмиссия (коробка передач) → Механическая трансмиссия →

Неисправности на ВАЗ

Перестал работать спидометр на ВАЗ.

В большинстве отечественных автоспидометры и одометры являются механическими. Так, при выходе из строя механического одометра основной причиной (почти всегда) является обрыв троса.

Данную проблему можно легко диагностировать по характерному шуму в передней части приборной панели.

После обрыва стальные проволочки начинают задевать внутреннюю часть оболочки и «звенеть». Основная причина обрыва – большой радиус кривизны при монтаже троса.

Неисправность механического спидометра может проявляться по-разному. К примеру, стрелка на приборе часто лежит «мертвым грузом» или, наоборот, показывает заведомо ложную информацию.

В такой ситуации нужно убедиться в работоспособности датчика скорости и наличия на нем напряжения. Также осмотрите клеммы на факт попадания влаги.

Если напряжение на датчике есть, то проблему нужно искать в самом устройстве. В такой ситуации его проще всего заменить.

Бывает, что неисправность датчика связана с какими-то механическими повреждениями. В этом случае можно попробовать разобрать привод и устранить проблему своими силами.

В случае, когда напряжение на датчике отсутствует, необходимо проверить все электрические соединения на пути к устройству – провода, колодки, клеммы. Вполне вероятно, что имеет место обрыв или окисление контактов.

В новых автомобилях установлены электронные спидометры и одометры, к которым поступают данные от датчика скорости на КПП.

Следовательно, поломки может быть две – либо в самом одометре (в этом случае необходимо менять приборную панель полностью).

Либо в датчике (о нем мы говорили выше).

Неисправности тахометра ВАЗ.

В тахометре ВАЗ причины неисправности могут отличаться, в зависимости от видов двигателя.

На карбюраторном авто от тахометра идет три провода.

Один провод соединяется с клеммой «К» катушки зажигания, а по двум другим подается питание (соответственно, «плюс» и «минус»).

Чтобы выяснить причину поломки, необходимо отсоединить клеммы, идущие к тахометру и подключить последний напрямую к АКБ (клемма «К» остается на месте).

Теперь можно пробовать заводить мотор. Если тахометр не «ожил», тогда проблема в самом приборе или зажигании. Если же указатель числа оборотов двигателя работает нормально, тогда неисправность нужно искать в проводке.

На авто с инжектором к тахометру подключено четыре провода.

Из них первый идет к ЭБУ, второй – к датчику положения коленвала, а третий и четвертый – питание.

В этом случае выявить неисправность можно лишь путем компьютерной диагностики. Без данной работы все, что доступно – осмотр колодки и попытка заменить датчик коленчатого вала.

Если вы меняли высоковольтные провода на силиконовые, то это также может привести к дерганью стрелки.

Принцип работы

Для многих автолюбителей остается загадкой, как работает электронный спидометр. Подсчет скорости строиться по следующему принципу:

1. В коробку передач установлен датчик скорости. Во время вращения вторичного вала магнитный шток датчика посылает прерывистые импульсы на бортовой компьютер автомобиля. Частота подачи электрических импульсов 6004 на 1 километр.
2. ЭБУ производит расчет частоты электрических импульсов за единицу времени.
3. После проведения расчета полученные данные трансформируются в конкретное значение, которое и выводится на табло. В случае установки реле, сигнал открывает контакт и не закрывает его до получения новых данных.

Производители смогли совместить датчик скорости с датчиками подачи топлива и воздушной смеси. Теперь в зависимости от частоты импульсов от ЭБУ, бортовой компьютер корректирует подачу горючей смеси в двигатель. Тем самым происходит существенная экономия топлива.

Причины возникновения неисправности тахометра

Чаще всего признаком поломки измерителя является “неадекватное” поведение стрелки. Если замерла или дергается, нужно искать источник проблемы. В этом случае стоит отремонтировать или заменить устройство.

Если не работает тахометр, “ведущие” функции машины не страдают. Но опытные автовладельцы предупреждают, что некорректные показания прибора не позволяют вовремя идентифицировать проблему с двигателем. Если игнорировать это, есть риск столкнуться с необходимостью ремонта или вообще монтажа нового силового агрегата.

Если не работает тахометр, причины могут быть в установке силиконовых прототипов заводской проводки зажигания (стрелка при этом дергается). Так происходит из-за изменения импульса электротока. Чтобы диагностировать неисправность, снизьте резисторное значение на плате коробки передач. Еще проверьте датчик оборотов — возможно, он передает ошибочные данные. Ну и, конечно, всегда есть вероятность отказа самого устройства.

Одометр и спидометр в чем разница

Основное отличие одометра от спидометра заключается в том, что, несмотря на получение данных от одного датчика и интегрированность в одном приборе, замеряют они разные величины: первый, по количеству оборотов вращения вторичного вала КПП, вычисляет пройденный машиной путь, второй на основании интенсивности этого вращательного движения – её скорость. Отличаются они и ценностью своих показаний. В одометре они наиболее значимые. Ведь именно по километражу пробега определяют удельный расход топлива, техническое состояние, степень износа узлов и агрегатов, оставшийся ресурс двигателя и в конечном итоге стоимость подержанного авто. Потому-то так велико желание недобросовестных продавцов скрутить его показания. Способов усомниться в их достоверности тоже найдено много.

Автолюбителя при покупке подержанного автомобиля должен насторожить маленький пробег при его солидном возрасте, при этом в расчёт нужно брать среднегодовой пробег в районе 15 000 км (в крупных мегаполисах, таких как Москва и Санкт-Петербург и того больше – до 25 000). Много и внешних признаков, не подтверждающих маленький пробег, таких как:

• потёртость руля,
• просиженность водительского сидения и потёртость его обивки,
• продавленность пола под водителем,
• излишняя стёртость лакокрасочного покрытия на педалях и их резиновых накладок,
• перерасход тормозных накладок или наличие новых, учитывая, что их замена проводится через каждые 50 000 км.
