Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка
В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:
- на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
- увеличился расход топлива, динамика разгона снизилась;
- двигатель автомобиля не запускается;
- на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).
На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.
открыв капот, отключить разъем ДМРВ; завести двигатель автомобиля; так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки; проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить с динамикой до отключения датчика; если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен. Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром
Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра)
Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра).
Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный или розовый), заземление (зеленый), питание (серый) и вход сигнала (желтый).
- выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
- не заводя мотор, включить зажигание;
- подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
- сделать замеры и по результатам определить состояния датчика.
На основании показаний мультиметра:
- напряжение 0,996-1,01 Вольт (датчик новый);
- напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
- напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
- напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
- напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).
Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).
Как проверить ДМРВ частотного типа
Рассмотрим на примере Citroen Peugeot 1.6 HDI дизель. Аналогичный четырех проводной MAF-sensor стоит на моделях, показанных ниже.
Для проверки понадобиться диагностический сканер или мультиметр поддерживающий данную функцию.
Распиновка датчика:
- Выводной сигнал датчика температуры на впуске.
- Масса.
- Не задействован.
- Напряжение бортовой сети +12В.
- Частотный сигнал с датчика.
Подключаем:
- Второй Pin – «масса»
- Пятый Pin – выходной сигнал.

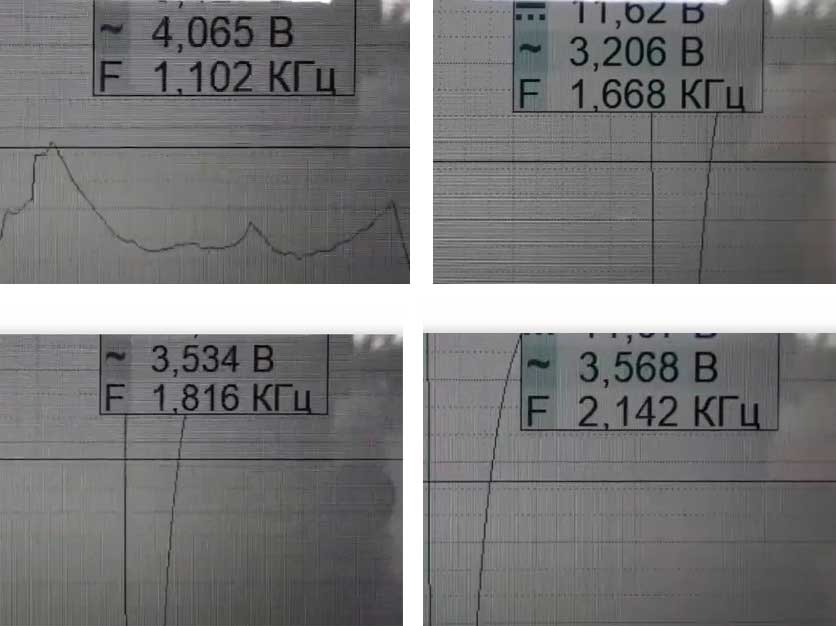

В состоянии покоя при включенном зажигания выходная частота должна быть 5 кГц.
После запуска мотора на холостых частота должна уменьшиться варьировать от 1.02 до 3.3 кГц. Для каждого частотного ДМРВ таблицы частоты.
Взаимозаменяемость
Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh)
Несколько позже импортные датчики и контролеры заменили отечественные изделия
В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.
А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ
Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:
Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм. Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная. Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.
Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.
Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105
Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.
Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.
Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.
Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.
Таблица совместимости ДМРВ для модельного ряда ВАЗ
Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).
Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.
Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.
Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА) |
Подсоедините портативный диагностический прибор к DLC3.
Запустите двигатель и включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.
Считайте значения, отображенные на диагностическом приборе.
Результат:
| Массовый расход воздуха (г/с) | Следующий шаг |
| 0,0 | А |
| Не менее 271,0 | B |
| Между 1,0 и 270,0 (*1) | C |
*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.
| B |
Перейдите к шагу 6
C
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
| А |
| 2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ) |
Отсоедините разъем B1 датчика массового расхода воздуха (MAF).
Включите зажигание (IG).
Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.
Номинальное напряжение:
| Контакты для подключения диагностического прибора | Заданные условия |
| +B (B1-3) — масса | 9-14 В |
Снова подсоедините разъем датчика массового расхода воздуха.
| NG |
Перейдите к шагу 5
| OK |
| 3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG) |
Проверьте выходное напряжение.
Отсоедините разъем В1 датчика MAF.
Подайте напряжение аккумуляторной батареи на контакты +B и E2G.
Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.
Номинальное напряжение:
| Контакты для подключения диагностического прибора | Заданные условия |
| VG (5) — E2G (4) | 0,2-4,9 В |
Снова подсоедините разъем датчика массового расхода воздуха.
| NG |
ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
| OK |
| 4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM) |
Отсоедините разъем В1 датчика MAF.
Отсоедините разъем B32 ЕСМ.
Номинальное сопротивление (проверьте на обрыв):
| Контакты для подключения диагностического прибора | Заданные условия |
| VG (B1-5) — VG (B32-118) | Менее 1 Ом |
| E2G (B1-4) — E2G (B32-116) |
Номинальное сопротивление (проверьте на короткое замыкание):
| Контакты для подключения диагностического прибора | Заданные условия |
| VG (B1-5) или VG (B32-118) – масса | 10 кОм или более |
Снова подсоедините разъем датчика массового расхода воздуха.
Подсоедините разъем ECM.
| NG |
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
| OK |
| ЗАМЕНИТЕ ECM |
| 5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ) |
Отсоедините разъем В1 датчика MAF.
Достаньте интегрированное реле из блока реле № 1 моторного отсека.
Номинальное сопротивление (проверьте на обрыв):
| Контакты для подключения диагностического прибора | Заданные условия |
| +B (B1-3) — 1A-4 | Менее 1 Ом |
Номинальное сопротивление (проверьте на короткое замыкание):
| Контакты для подключения диагностического прибора | Заданные условия |
| +B (B1-3) или 1A-4 — масса | 10 кОм или более |
Снова подсоедините разъем датчика массового расхода воздуха.
Установите интегрированное реле на место.
| NG |
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
| OK |
| ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM |
| 6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА) |
Отсоедините разъем В1 датчика MAF.
Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Заданные условия |
| E2G (B1-4) — масса | Менее 1 Ом |
Снова подсоедините разъем датчика массового расхода воздуха.
| OK |
ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
| NG |
| 7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM) |
Отсоедините разъем В1 датчика MAF.
Отсоедините разъем B32 ЕСМ.
Номинальное сопротивление (проверьте на обрыв):
| Контакты для подключения диагностического прибора | Заданные условия |
| VG (B1-5) — VG (B32-118) | Менее 1 Ом |
| E2G (B1-4) — E2G (B32-116) |
Номинальное сопротивление (проверьте на короткое замыкание):
| Контакты для подключения диагностического прибора | Заданные условия |
| VG (B1-5) или VG (B32-118) – масса | 10 кОм или более |
Снова подсоедините разъем датчика массового расхода воздуха.
Принцип работы
Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.
Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.
Advertisements

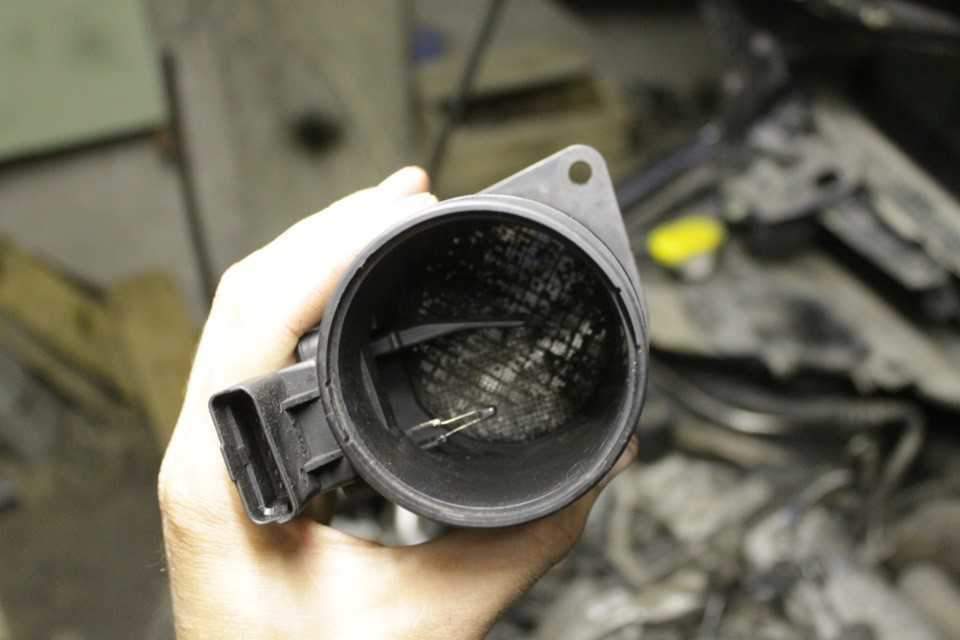

Поврежденный датчик из-за попадания пыли
Справка о работе и устройстве датчика массового расхода воздуха
Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.
В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.
Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

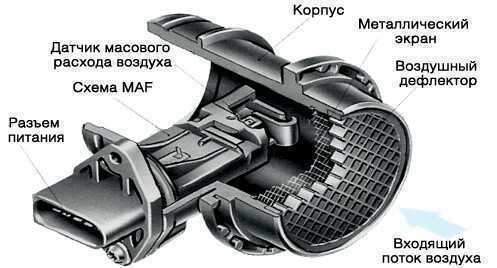

Устройство датчика
Вид расходомера со стороны сетки.
Датчик в разобранном виде.
На этом фото видна платиновая нить.
В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.
Схема датчика массового расхода воздуха.
Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.
Визуальный осмотр
Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).
Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.
Зачем нужен датчик массового расхода воздуха
Датчик размещается между воздушным фильтром и дроссельным узлом. Его задача определять расход очищенного воздуха, подаваемого в двигатель. Сигнал с ДМРВ подается на электронный блок управления, тот в свою очередь проводит расчет необходимого количества топлива для формирования оптимального состава топливовоздушной смеси и подает команду на его впрыск.
Для нормальной работы силовой установки соотношение горючего с воздухом должно составлять примерно 1к14. При нарушении пропорций значительно падает мощность автомобиля либо сильно увеличивается потребление горючего.
Всего в автомобилестроении применяется 3 вида ДМРВ:
- пленочный аналоговый и цифровой;
- проволочный аналоговый (нитевой);
- частотный.
Есть еще один вид устройств, но мы его рассматривать не будет ввиду того, что конструкция устарела и больше не применяется, это трубка Пито (или лопаточный).
Первые два типа схожи между собой по принципу действия, который основан на изменении напряжения, подаваемого к нагревательному элементу – нить либо пленка. ЭБУ считывает эти изменения, выполняет необходимые расчеты и подает команды для формирования смеси. Рассмотрим немного подробнее каждый тип датчиков.
Проволочный
Установлены на большинстве современных машин. Ключевая роль в них отводится терморезисторам, состоящим из двух вольфрамовых или платиновых нитей толщиной 0.07 мм. При подаче напряжение с определенной силой тока, они начинают нагреваться. В некоторых конструкциях присутствует также датчик температуры (термистор).
Одна из нитей изолирована от воздействия потока воздуха, а вторая обдувается при открытии дроссельной заслонки, что ведет к ее охлаждению. Для выравнивания их температуры на открытый элемент подается ток большей силы. Блок управления считывает разницу напряжений и на нитях, определяет проходящее количество воздуха и на основе этих данных дает команду на впрыск необходимого объема топлива в камеру сгорания.
К недостаткам проволочных датчиков относится то, что они быстро загрязняются и изнашиваются. Для решения первой проблемы предусмотрен режим самоочистки – ДМРВ кратковременно разогревается до 1 000 — 11 000 °С на заглушенном двигателе, при такой температуре все отложения сгорают. В случае износа терморезистора датчик подлежит замене.
Пленочный
От предыдущего типа датчик немного отличается по конструкции, принцип же их работы одинаков. В качестве чувствительного проводника используется керамический элемент с напылением из платины либо полупроводниковая пленка.
В устройстве также предусмотрено два элемента – один изолирован, а второй обдувается потоком входящего воздуха. На керамическом элементе размещено несколько слоев резисторов, которые выполняют разные функции. К преимуществам таких ДМРВ относится то, что они замеряют температуру как входящего, так и отражающего воздуха. К тому же они меньше подвержены загрязнению.
Современные устройства сигнал выходного напряжения передают не только в аналоговом, но и цифровом режиме, что значительно ускоряет процесс обработки данных.
Частотный
Подобные изделия от компании General Motors устанавливались на первых ВАЗах 2109 и прекрасно работают в паре с блоком управления Янтарь 4. Их отличительная черта – надежность и долговечность.
Принцип его работы основывается на изменении частоты выходного сигнала переменного напряжения. Если частота большая – это говорит о большом расходе воздуха, низкая – о малой подаче.
К преимуществам частотных датчиков относится их стабильная работа и передача данных, даже при падении напряжения от сильного загрязнения или плохого контакта. Например, при окисленных соединениях выходной сигнал может уменьшиться, и на контроллер с 1.02 В придет 0.9 В. Это приведет к увеличению расхода топлива. В данном типе устройств скачки не повлияют на работу ЭБУ.
Что такое ДМРВ?
ДМРВ — датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.
Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.
После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.
Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно‐кремниевыми элементами и платиновым напылением.
Симптомы неисправности датчика массового расхода воздуха
Обычно датчик ломается из‐за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из‐за экстремальной езды. Неисправность датчика можно определить по ряду признаков:
- увеличился расход топлива;
- двигатель неустойчиво работает на холостых оборотах;
- не заводится мотор;
- горит «чек» на дисплее бортового компьютера.
Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор‐тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.
Как проверить датчик ДМРВ
Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:
В движении
Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.
Мультиметром
Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).
Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996…1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.
Более подробная инструкция проверки ДПРВ мультиметром представлена в видео
https://youtube.com/watch?v=EIyKzTBhyBA
Визуально
Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность — она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.
Как проверить ДМРВ на исправность
Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.
Проверка ДМРВ в движении
Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:
Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine
В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться
Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.
Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.
Проверка ДМРВ мультиметром
Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:
- Розовый (или розово-черный): провод к главному реле;
- Зеленый: провод к заземлению;
- Серый: провод к питанию;
- Желтый: вход сигнала.
Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.
По результатам измерения можно сделать выводы о состоянии датчика:
Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
- Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
- Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
- Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
- Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
- Датчик необходимо менять: 1,05 Вольт и выше.
Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.
Визуальный осмотр ДМРВ
Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).
Чаще всего жидкость может оказаться в датчике по следующим причинам:
- Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
- Забитый маслоотбойник системы вентиляции картера;
- Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.
Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.
(415 голос., средний: 4,58 из 5)
Какие факторы выводят из строя датчик массового расхода воздуха?
Чаще всего устройство выходит из строя по таким причинам, как:
- Внутренние дефекты детали;
- Окисление контактов;
- Плохое соединение проводки;
- Короткое замыкание;
- Попадание пыли;
- Заливание маслом;
- Механическое повреждение элемента.
Нередко неисправность ДМРВ возникает из-за неосторожных действий владельца. Например, после неаккуратной мойки силового агрегата или во время технического обслуживания либо ремонта.
Поломки, связанные с нарушением контактов или проводки, можно исправить с помощью очистки соединений или устранения обрыва. Остальные проблемы обычно требуют замены датчика. Но при загрязнении пылью или маслом иногда его можно почистить.
Большинство неисправностей можно диагностировать своими руками. Некоторые из них видны при осмотре, остальные определяются при проверке тестером. Если самостоятельная диагностика не помогла найти причину поломки, рекомендуется обратиться в автосервис.
