Как самому очистить сажевый фильтр дизельного двигателя

Проблемы самоочистки

В зависимости от режима эксплуатации, качества топлива и масла система регенерации сажевого фильтра активируется каждые 1500 – 5000 км. Но когда фильтр достаточно стар, все больше сажи остается в нем неудаленными, и электроника включает самоочистку все чаще. Это можно сделать и принудительно в условиях СТО. Но после большого пробега – обычно за 200 тыс. км – фильтр приходится менять: его поры в конце концов оказываются напрочь забитыми тем, что принято называть сажей.

Сажевый фильтр дизельного авто рано или поздно перестает очищаться и забивается. В таком случае его приходится заменять или удалять.

Замена обходится недешево, не одну сотню в твердой валюте, поэтому отечественные дизелеводы пытаются найти альтернативное решение вопроса. Например, прибегают к промывке фильтра некоей чудодейственной жидкостью, которая в самом деле может помочь, но ненадолго.

К слову, некоторые не особенно внимательные водители дизелей вспоминают о необходимости наполнять бачок с Eolys, только когда фильтр оказывается безнадежно забит. Если вы хотите сохранить ваш сажевый фильтр на более долгий срок, нужно следить за исправностью системы постоянно.

Удалить сажевый фильтр и перепрошить под его отсутствие электронику стоит немалых денег, но это дешевле, чем покупать новый.

Радикальный способ – удаление забитого фильтра из его корпуса с последующей сваркой разрезанных половинок. При таком подходе нужно также внести коррекцию в программу управления системой питания, чтобы электронный мозг мог нормально воспринимать отсутствие разницы температур и давления на входе в пустой корпус фильтра и на выходе из него. В итоге плата за такую “ампутацию” тоже может выйти внушительной – в несколько тысяч гривен.

Рекомендация Авто24

Какой способ решения проблемы забитого сажевого фильтра выбрать, каждый водитель пусть решает сам. А мы хотели бы дать совет тем, кто только собирается купить автомобиль с дизелем экологического класса Euro 4 и выше. Да, владея машиной с дизелем, заманчиво экономить на топливе. Но нужно учитывать, что содержать современный дизель – и в особенности подержанный – не так уж и дешево. Если не покупать специальные масла, топливо с низким содержанием серы, не промывать вовремя форсунки и не следить за состоянием сажевого фильтра, вся экономия на топливе может быть сведена на нет.

Для чего нужен и как работает сажевый фильтр автомобиля

На текущий момент в автомобилях применяется два типа очистителей сажи:

1. DPF
2. FAP

Сажевый фильтр DPF (аббревиатура от слов Diesel Particulate Filte) для дизельного авто улавливает частицы сажи размером до 1 мкм, которые образуются в результате сгорания топлива. Такой фильтр отличается простотой устройства, но при этом требует регулярных действий по очистке (регенерации).

Фильтр типа FAP (сокращение французского выражения Filtre A Particules) представляет собой более сложное устройство, не требующее регулярного вмешательства. Регенерация (очищение) происходит здесь в автоматическом режиме.

Местоположение сажевого фильтра (см. рис. 1) – в системе выпуска отработанных газов, за каталитическим нейтрализатором. В некоторых случаях он также может быть объединен с нейтрализатором, и тогда его местоположение – прямо за выпускным коллектором.

Это место, где отработанные газы имеют наивысшую температуру. В таком варианте устройство называется «сажевый фильтр с каталитическим покрытием».

Средний ресурс сажевых фильтров рассчитан на пробег в 150 тыс. км. Но это европейский стандарт. На российском топливе, по отзывам владельцев и работников автосервисов, этот показатель снижается почти втрое.

В момент, когда бортовой компьютер выдаст ошибку, говорящую о том, что сажевый фильтр засорился, автовладельцу необходимо будет принять одно из следующих решений:

1. Полная замена сажевого фильтра. Очень дорогостоящее мероприятие. Конечно, цена очень зависит от марки и модели авто, но в любом случае, это действие значительно дороже всех нижеперечисленных пунктов. К примеру, на BMW замена сажевого фильтра обойдется приблизительно в 1500 евро.
2. Физическое удаление сажевого фильтра. Процедура тоже не из дешевых, и имеет ряд недостатков. Недостаточно просто взять и вырезать фильтр, заменив участком трубы. На данные, поступающие с датчиков сажевых фильтров, завязан ряд процедур бортового компьютера, а это значит, что необходимо будет заменить его прошивку. Замена прошивки не всегда происходит гладко, в ряде случаев возникают ошибки (ложные срабатывания индикации, другие проблемы с бортовым компьютером).
3. Обман датчика сажевого фильтра. Заключается в установке отдельного прибора, который эмулирует нормальную работу датчиков (подделывает сигналы) или программное удаление сажевого фильтра из системы электронного блока управления. Эта процедура не освобождает владельца авто от очистки самого фильтра. Однако, значительно продлевает срок его работы или позволяет беспроблемно удалить сажевый фильтр с наименьшими ошибками в работе бортового компьютера.
4. Регенерация. Наиболее правильная процедура, ведь удаление фильтра увеличивает выбросы вредных веществ в атмосферу, несмотря на то, что даже без данного элемента европейские автомобили успешно проходят технический осмотр по российским нормам. При этом стоимость регенерации фильтров остается приемлемой в сравнении с тем же удалением или заменой, хотя и требуют периодического повтора.

Как прожечь

Итог разговора на данный момент вполне понятен – сажевый фильтр дизельного двигателя можно почистить. Способ №1: сделать это, как принято говорить, пассивным путем. Способ №2: провести чистку активным методом, который заложен в штатной электронике.

Что такое регенерация

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

1. Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
2. Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

Вернемся к пассивному способу, чтобы разделить две конкурирующие технологии – FAP и DPF. Машины с FAP отличает наличие бачка со спецприсадкой, содержащей церий. Добавив ее в топливо, можем провести пассивную регенерацию при более низкой температуре. В быту это означает, что прожиг на трассе проходит более продуктивно. То есть сроки опустошения фильтра уменьшаются, отчего одни плюсы. На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи. Как часто и сколько времени уделять процессу – зависит от частоты использования машины. Отталкивайтесь от стандартного цикла: на 5 дней городской толкучки 2-3 поездки выходного дня длительностью не менее 40 минут.

Повторимся, что цель активной регенерации – раскалить матрицу сажевого фильтра до 600…650°С. Для этого необходимо изменить работу турбокомпрессора, заглушить систему рециркуляции отработавших газов (EGR), и впрыскивать топливо перед тактом выпуска отработавших газов. Сразу предупредим, ситуация пожароопасная.

Момент, когда необходим активный прожиг, выбирает электроника. Не спонтанно, а руководствуясь данными датчиков:

• Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
• Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

Все же сравнивать автомобили по алгоритму срабатывания электроники не стоит. Так у того же VW есть предаварийный режим, который мы описывали (иконка DPF). Разница только в том, что владельцу VAG-овской продукции необходимо выехать на трассу и ехать, пока лампа не потухнет, а Toyota все сделает сама на месте.

О чем еще стоит поговорить, так это о признаках активной регенерации:

• Увеличивается температура двигателя.
• Растет расход топлива.
• Возрастает температура масла.
• Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
• Цвет выхлопа приобретает густой белый оттенок.
• На холостых оборотах двигатель начинает «басить».

Режим «Check Engine» +…

На некоторых машинах производитель предусматривает аварийную регенерацию. Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

Признаки появления загрязнений

Сажевый фильтр имеет свою выработку. Сама сажа образуется в результате сгорания солярки и воздуха, она оседает на сотах фильтра. После же происходит догорание углеводородов, в результате чего образуются смолы. Они то и склеиваются между собой, что приводит к забиванию фильтра. Основные причины выхода из строя — это:

• использование топлива с большим количеством вредных примесей, или не качественного топлива;
• применение некачественного автомобильного масла;
• механические повреждения, в том числе удары днищем автомобиля или столкновения;
• неправильная регенерация либо невозможность ее провести.

Об ухудшении работы сажевого фильтра могут свидетельствовать следующие факторы:

• автомобиль стал хуже заводиться, или не заводиться вообще;
• увеличивается расход топлива;
• появление неприятного запаха в салоне автомобиля;
• меняется цвет дыма из выхлопной трубы;
• загорается лампочка о неисправности.

Для каждой марки автомобиля есть специальный софт, который устанавливается на переносной компьютер. С помощью программы автовладелец может сам проверить состояние двигателя и автомобиля в целом. В случае отсутствия такой возможности проверку можно провести в любом диагностическом центре.

Сажевый фильтр может быть или полностью изношен и механически сломан, либо попросту забит перегоревшими частицами. В первом случае фильтр подлежит замене, а в другом его можно очистить. Очистку сажевого фильтра можно провести как у специалистов, так и своими руками.

Зачем нужен сажевый фильтр, и какие признаки его засорения

Образование сажи является неизбежным эффектом, возникающим в процессе работы двигателя внутреннего сгорания. Особенно подвержены этому дизельные двигатели, топливо которых содержит больше тяжелых фракций нефти. Выброс образовавшейся сажи происходит с выхлопом двигателя.

Сажевые частицы очень токсичны. Они обладают выраженными канцерогенными свойствами, способны вызывать тяжелые аллергические реакции и другие болезни. Поэтому во многих странах приняты нормативные акты, которые обязывают автопроизводителей принимать меры по снижению токсичности автомобильных выхлопов. Особенно требовательно к этому относятся в Евросоюзе. Согласно экологическому стандарту ЕВРО-4, все автомобили с дизельными двигателями должны быть оснащены сажевыми фильтрами, которые предназначены для уменьшения выброса сажи в атмосферу.

Исходя из описанного выше принципа действия сажевого фильтра понятно, что он представляет собой устройство, которое подлежит замене спустя определенное время. Стандартный срок его службы составляет от 120 до 150 тыс. километров пробега. Но в случае неправильной эксплуатации этот срок может значительно сократиться.

Сигнализировать о засорении сажевого фильтра могут следующие признаки:

• увеличивается расход топлива;
• понижается тяга мотора;
• увеличивается количество дыма в выхлопе;
• двигатель неритмично работает на холостых оборотах;
• уровень масла выше нормы;
• в работающем двигателе появляются шипящие звуки.

Замена фильтрующего элемента стоит очень дорого, поэтому при появлении вышеназванных признаков следует принять меры по его очистке.

Чем промыть сажевый фильтр

Качественными считают очистительные средства компании Liqui Moly, но они дорогие. Средство способствует снижению образования нагара. Оно подходит для транспорта с дизелем. Постоянное использование очистительных присадок позволит увеличить ресурс фильтра.

Ещё одно эффективное средство — Diesel Partikelfilter Schutz. Одной упаковки хватит на 2 000 км. В топливный бак это вещество добавляют перед заливкой топлива. Не рекомендуется использовать Diesel Partikelfilter Schutz вместе с другими средствами. На 75 литров топлива уходит 1 флакон.

JLM — тоже качественное средство для промывки сажевика. Если добавлять его через каждые 10 000 км, оно сможет полностью восстановить работоспособность элемента. JLM можно использовать на любых авто.

Русское средство — «Охрана». Со слов производителя, оно может надежно защитить DPF от засорения. Норма — 1 флакон на 10 000 км пробега. Вещество добавляют в топливный бак. Процесс очистки запускается во время движения транспортного средства. На элементы топливной и выхлопной систем негативного воздействия при этом не оказывается. Применение средства «Охрана» ведет к значительному снижению токсичности выхлопа.

Причины повышения объема сажи в отработанном топливе

Есть несколько причин повышенного выделения сажи при работе мотора:

• Избыток топлива. Такая ситуация сопряжена с неисправностью работы топливной системы, например, если имеет место подтекание форсунок.
• Недостаточно воздуха. Такая ситуация возникает по различным причинам, например, некорректное функционирование турбины, утечка воздуха либо просто слишком засоренный воздушный фильтр в системе.
• Топливо низкого качества. Во время сгорания такого топлива система очистки заполняется не только сажей, но и частицами углеводородов, не сгорающих в рабочей камере. Это приводит к тому, что фракции сажи склеиваются, формируя смолистые отложения.
• Естественный износ компонента.

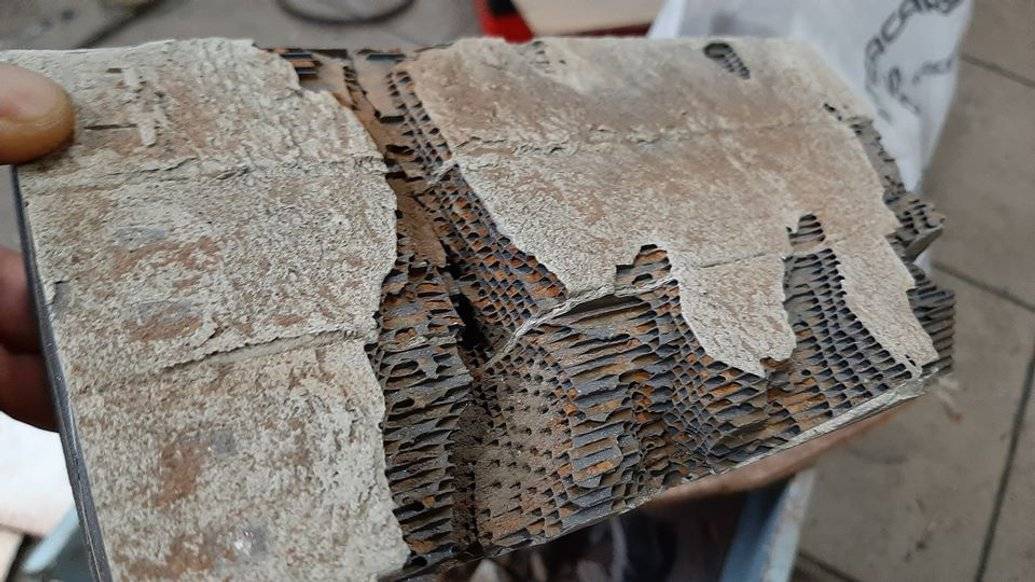

Из-за перечисленных изменений на сажевом фильтре формируется плотный нагар, который не получается удалить способом регенерации.

Почему засоряется сажевый фильтр

Процесс загрязнения начинается в результате сгорания дизельного топлива в цилиндрах дизельного двигателя. Побочным продуктом сгорания смеси солярки и воздуха является сажа. Указанная сажа не несет особого вреда для фильтра, так как представляет собой мелкодисперсный порошок. При фильтрации на сетке просто задерживаются эти частицы.

Проблема возникает по причине того, что в выхлопе отмечается наличие частиц углеводородов, которые не сгорели в рабочей камере. Углеводороды приводят к тому, что начинается активное образование смолистых отложений. Микрочастицы сажи буквально склеиваются смолой, в результате чего идет ускоренное образование нагара. Также в нагаре присутствуют и компоненты дизельного моторного масла в виде сульфатов металлов, которые образуются после сгорания попавшего масла в цилиндры.

Сульфаты в выхлопе появляются по причине того, что металлосодержащие присадки входят в базовый состав пакета присадок для дизельных масел. Это особенно касается универсальных моторных масел, которые можно одинаково использовать как для дизельного, так и для бензинового ДВС. Итогом становится то, что плотный нагар на сажевом фильтре система самоочистки дизеля удалить не способна.

Статья в тему: Типы КПП Лада Гранта: коробка передач механическая, автоматическая и роботизированная

С демонтажом

Демонтаж может осложниться тем, что крепящие болты придется аккуратно срезать с последующей заменой на новые. После демонтажа следует провести осмотр на механические повреждения. После этого берется специальная чистящая жидкость, заливается в фильтр, а технологические отверстия закупориваются. Также возможно погрузить фильтр в емкость и просто залить жидкость.

Дальше следует изучить инструкцию. Как правило, очистка занимает 8-10 часов. Следует использовать только качественные жидкости на нефтяной основе. В среднем уходит 1 полная 5-литровая канистра. После этого сажевый фильтр моется водой и хорошенько просушивается. При установке лучше промазать стыки герметиком. Закончив установку, необходимо завести двигатель и прогреть двигатель. Оставшаяся жидкость выйдет в виде пара.

Как часто нужно осуществлять промывку?

Промывка данного фильтрующего компонента необходима в том случае, если автовладелец чувствует, что мотор его машины стал работать хуже. Образование сажи в моторе дизельного автомобиля определяется процессами сгорания топлива, в частности:

• подачей воздуха в систему;
• показателем впрыска;
• распространением зоны горения в двигателе.

Здесь же стоит отметить, что в отдельно взятых зонах камер сгорания может быть зафиксировано переобогащение горючей смеси, которое появляется в результате недостатка кислорода в системе. Если в двигателе наблюдается такой процесс, то процесс сгорания будет неполным, что в результате может привести к возникновению сажи.

Фильтрующий элемент нуждается в промывке в том случае, если в процессе работы двигателя возникают серьезные проблемы, связанные с фильтром. Также это рекомендуется делать при проведении технического обслуживания. Чтобы сделать это, можно воспользоваться услугами специалистов на СТО, но стоит также помнить о том, что можно использовать и специальный очиститель сажевого фильтра.

Что касается периодичности частоты очистки элемента, то она определяется для каждого отдельно взятого авто. В целом срок службы сажевого компонента очистки определяется частотой его прожигов. То есть, чем чаще происходит процесс прожига, тем больше катализатора может выгореть безвозвратно. В этих случаях актуально использование присадки для очистки сажевого фильтра, поскольку использование этого вещества позволяет повысить срок эксплуатации элемента.

Специальные жидкости для промывки компонента особенно актуальны для тех авто, которые эксплуатируются в городских условиях. Не стоит забывать о том, что выхлопные газы опасны не только для окружающей среды, но и могут быть смертельно ядовитыми для людей. А применение жидкостей для промывки фильтра позволяет не только снизить количество сажи в системе очистки выхлопных газов, но и уменьшить нагрузку на элемент в целом.

Точных рекомендаций по промывке фильтра мы дать не можем, поскольку они индивидуальны для каждого отдельного авто. Однако, как показывает практика, при систематическом использовании присадок, один раз на 2 — 3 тысячи километров пробега. Специальные меры по прочистке элемента могут и вовсе не понадобиться.

Как прожечь

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

1. Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
2. Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

Вернемся к пассивному способу, чтобы разделить две конкурирующие технологии – FAP и DPF. Машины с FAP отличает наличие бачка со спецприсадкой, содержащей церий. Добавив ее в топливо, можем провести пассивную регенерацию при более низкой температуре. В быту это означает, что прожиг на трассе проходит более продуктивно. То есть сроки опустошения фильтра уменьшаются, отчего одни плюсы.

На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи.

Момент, когда необходим активный прожиг, выбирает электроника. Не спонтанно, а руководствуясь данными датчиков:

• Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
• Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

О чем еще стоит поговорить, так это о признаках активной регенерации:

• Увеличивается температура двигателя.
• Растет расход топлива.
• Возрастает температура масла.
• Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
• Цвет выхлопа приобретает густой белый оттенок.
• На холостых оборотах двигатель начинает «басить».

На некоторых машинах производитель предусматривает аварийную регенерацию. Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

Способы очистки сажевого фильтра дизельного двигателя

Дизельные двигатели оснащены электронными системами управления, которые ведут очистку фильтра автоматически. Но может наступить момент, когда владельцу придется промывать и чистить фильтр при помощи специальных химических составов. Процедура очистки жидкостями может выполняться самостоятельно.

Регенерация устройства

По мере оседания частиц сажи потоку выхлопных газов становится все труднее проходить в атмосферу. Помимо этого, снижается эффективность работы устройства. Для предотвращения подобного явления применяется периодическая регенерация устройства. Во время процедуры происходит выжигание частиц сажи. Процесс выполняется в автоматическом режиме без вмешательства водителя. Поведение автомобиля при этом не меняется.

Прожиг сажевого фильтра

Различают два вида температурной регенерации:

• пассивная;
• активная.

Пассивная очистка происходит в постоянном режиме и не требует корректировок в программе блока управления двигателем. Прочистка производится за счет высокой температуры выхлопных газов в фильтре, которая находится в пределах 400-500 ºС. Нагрев становится катализатором химической реакции, при которой углерод соединяется с диоксидом азота, получая на выходе диоксид углерода. Дополнительным ускорителем реакции является слой платины, нанесенный на сотах фильтра.

Активный режим очистки включается при помощи блока управления двигателем. Активация специального алгоритма приводит к повышению температуры выхлопных газов. Подобная процедура автоматически включается на машинах, перемещающихся на короткое расстояние, недостаточное для пассивной очистки. Включение режима происходит по данным от датчиков, температура выхлопа доходит до 650 ºС. Очистка занимает не более 10 минут, химические процессы аналогичны пассивному режиму.

Процедура прожига сажевого фильтра на двигателе Ford Focus 1,6 TDCI показана в видеоуроке от канала «MCAR BMW Михаил М».

Промывка сажевого фильтра своими руками

Промывка фильтра жидкостью выполняется на устройствах любого типа. Процедура применяется в тех случаях, когда температурный метод регенерации не позволяет удалить слой сажи.

Существуют две методики промывки:

• со снятием фильтра с автомобиля;
• без снятия.

Жидкость для очистки TUNAP MP 131

Жидкость МР 131 производится германской компанией Tunap Group. Входящие в состав присадки активно растворяют сернистые соединения, отложившиеся на поверхности фильтра.

Жидкости МР 131 и 132

Чистка сажевого фильтра жидким средством ТУНАП производится следующим образом:

1. Демонтировать из выхлопного тракта сенсор температуры или давления, установленный перед фильтром.

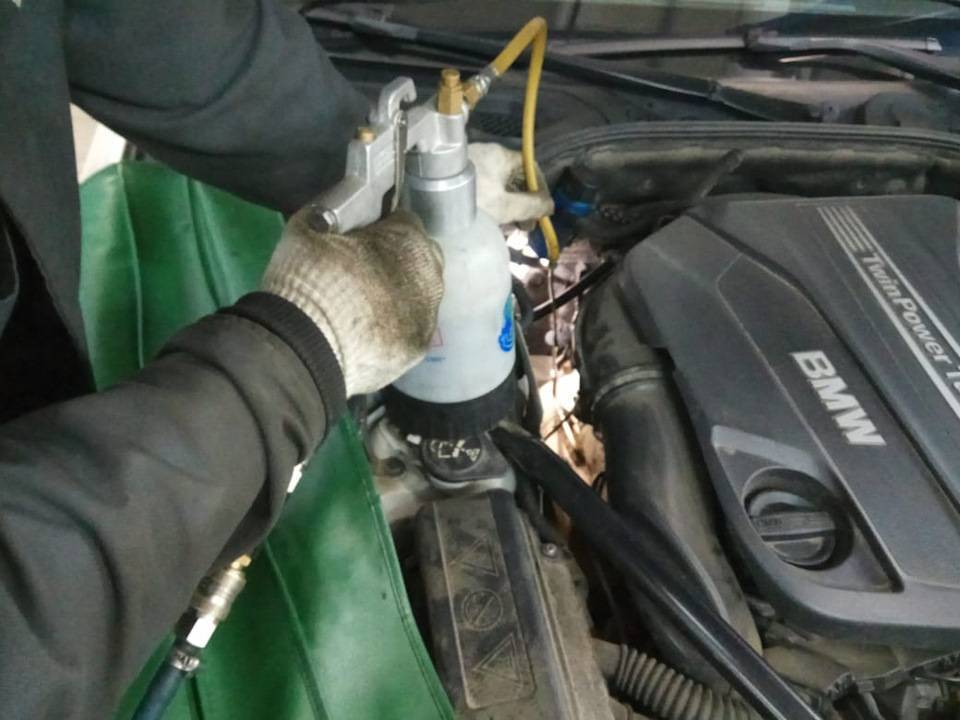

2. Ввести в отверстие зонд для распыления жидкости МР 131. Подача выполняется несколькими порциями со временем распыла пять секунд. Между подачами выдерживается пауза в пять секунд, необходимая для размягчения слоя сажи.
3. Промыть фильтр жидкостью МР 132, которая распределяет растворенную сажу по поверхности фильтра.
4. Установить на место снятые детали и запустить двигатель. Произойдет выгорание сажи и очистителя в режиме пассивной или активной очистки. Регенерацию можно активировать в ручном режиме, поскольку конструкция электроники дает такую возможность.

Если промывка жидкостями МР 131 и 132 не дала ожидаемого эффекта, то потребуется снять фильтр для повторной очистки более активными средствами.

Жидкость для промывки DPF Flushing Liuquid

Жидкость немецкого производства содержит компоненты, разрушающие слой нагара и отложений. Вещества абсолютно инертны по отношению к материалам фильтра.

Упаковка DPF Flushing Liuquid

Очищение DPF Flushing Liuquid производится следующим образом:

1. Снять с автомобиля фильтр.
2. Закрыть один из каналов устройства для предотвращения вытекания жидкости.
3. Наполнить корпус фильтра жидкостью Flushing Liuquid.
4. Выдержать средство в фильтре не менее 10 часов. Рекомендуется взбалтывание промывки через каждые 2-3 часа.
5. Слить промывочный раствор и промыть устройство проточной теплой водой.
6. Высушить фильтр и установить на место.
7. Добавить в топливо дополнительное средство DPF Super Clean и прожечь фильтр нормальным способом. Рекомендуется включить принудительную процедуру регенерации при помощи тестового прибора, подключенного к автомобилю.

Устройство сажевого фильтра и принцип его действия

Конструктивно сажевый фильтр представляет собой контейнер, изготовленный из нержавеющей стали. Элемент размещается в выпускном тракте на минимальном расстоянии от турбокомпрессора для обеспечения высокой температуры газов. В одном корпусе с очистительным устройством размещается нейтрализатор газов окислительного типа. Поток газов сначала проходит через нейтрализатор, а затем попадает в фильтр.

Внутренний объем фильтра заполнен сотовым керамическим элементом (карбид кремния) с каталитическим покрытием поверхности. Керамика применяется по причине способности выдерживать нагревы до высоких температур. Соты расположены параллельно и по очереди перекрыты то с одной, то с другой стороны. За счет этого обеспечивается проход газов через пористые стенки каналов, покрытых катализатором. На этом этапе происходит фильтрация частиц сажи.

Система сажевого фильтра

Сажевый фильтр входит в состав целого комплекса, состоящего из узлов:

• 1 — контроллер, расположенный в комбинации приборов;
• 2 — блок управления работой двигателя;
• 3 — измерительный датчик расхода воздуха (ДМРВ);
• 4 — двигатель;
• 5 — сенсор температуры газов перед турбокомпрессором;
• 6 — турбокомпрессор;
• 7 — сенсор температуры газов перед фильтром;
• 8 — лямбда-зонд;
• 9 — фильтр;
• 10 — сенсор замера перепада давления выхлопных газов в фильтре;
• 11 — сенсор температуры газов после фильтра;
• 12 — глушитель.

На V-образных двигателях установлены индивидуальные сажевые фильтры и датчики на каждый блок цилиндров.

Типы фильтров

На дизелях применяются два типа фильтров, отличающихся способом очистки от сажи:

• тип DPF, требующий ручной промывки специальными жидкостями;
• модель FAP, с системой самоочищения по данным от датчиков.

На ранних моделях дизелей мог применяться внешний фильтр, устанавливаемый в выхлопной трубе. В настоящее время подобное устройство не используется.

Сажевый фильтр – благо или проблема?

Система очистки газов от сажи имеет важное значение для экологии. Но препятствием является качество дизельного топлива, которое в России далеко от идеала

Если в Европе и Северной Америке сажевые фильтры служат по 150-200 тыс. км, то в РФ очиститель зачастую выходит из строя через 40-50 тыс. км. Можно провести замену устройства, но ценник запчастей превышает 100 тыс. рублей и не факт, что новый фильтр прослужит долго.

Для продления срока службы сажевого фильтра рекомендуется проводить принудительный прожиг сот при каждом плановом ТО и использовать моторное масло с пометкой «для двигателей, оснащенных сажевым фильтром».

Помимо оригинальных деталей, на рынке встречаются аналоги, обладающие сниженной стоимостью. Несмотря на экономическую выгоду, не рекомендуется установка подобных узлов. Это связано с низким качеством компонентов, не выдерживающих температурной регенерации. Из-за этого керамическая вставка разрушается, а корпус может прогореть. Прогар устройства становится причиной возгорания автомобиля.

Некоторые владельцы авто пытаются заменить керамические соты металлической стружкой, мотивируя это тем, что сохранится функциональность фильтра. По факту подобное изделие не выполняет своих обязанностей. Датчики будут фиксировать ошибки и выводить информацию на комбинацию приборов. Некоторые автомобили при появлении ошибок фильтра сразу переводят двигатель в режим аварийной работы.
