Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2
Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.
Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

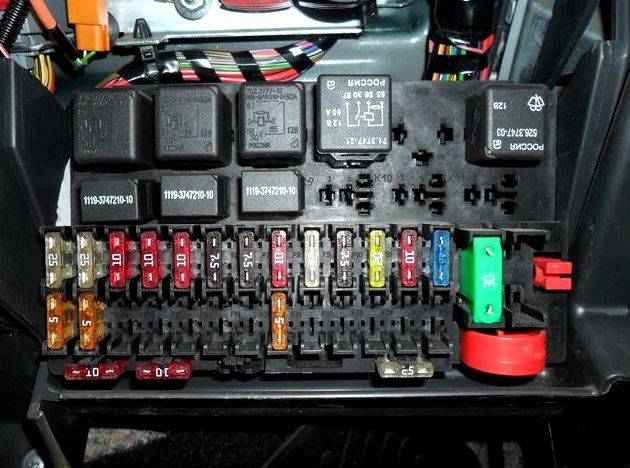

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.
Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).
Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2
Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2
Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2
Внутрисалонный монтажный блок ПП
В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.
Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.
| Защищаемый прибор или цепь | Номинал, А | № |
|---|---|---|
| Головная фара, Лампа дальнего свет слева | 15 | 37 |
| Головная фара, Лампа дальнего свет справа | 15 | 38 |
| Доп. розетка, прикуриватель | 25 | 39 |
| Сервопривод люка | 20 | 40 |
| Передняя правая дверь, предохранитель электромодуля | 20 | 41 |
| Подогрев наружных зеркал | 10 | 42 |
| +12В на электрооборудование от АКБ | 10 | 43 |
| Разъем OBD2, диагностика | 10 | 44 |
| Лампочки на габариты | 10 | 45 |
| +12В на приборную панель от АКБ | 10 | 46 |
| Мотор омывателя лобового стекла , обогрев форсунок омывателя | 15 | 47 |
| Лампочки ближнего света , дневные ходовые огни | 20 | 48 |
| Переключатель освещения +12В от АКБ | 15 | 49 |
| Привод дворников переднего стекла | 25 | 50 |
| Предохранитель бензонасоса | 20 | 51 |
| Обогревательный элемент стекла заднего обзора | 25 | 52 |
| Парковочные огни и габариты, слева | 7.5 | 53 |
| Парковочные огни и габариты, справа | 7.5 | 54 |
| Предохранитель ЦЗ и электромодуля передней левой двери | 20 | 55 |
| Безключевой доступ | 20 | 56 |
| Привод зеркал внешнего обзора, контроль напряжения АКБ | 10 | 57 |
| +12 В питание автомагнитолы от АКБ | 20 | 58 |
| Электропитание прицепа | 20 | 59 |
| Лампочка ближний свет, справа | 20 | 60 |
| Лампочка ближний свет, слева | 20 | 61 |
| Сервопривод кресла водителя | 20 | 62 |
| Привод боковых стекол | 25 | 63 |
| Свободный разъем | 64 | |
| AirBag | 10 | 65 |
| +12В освещение салона | 10 | 66 |
| +12В питание иммобилайзера и панели приборов | 10 | 67 |
| Панель приборов, доп. оборудование | 7.5 | 68 |
| Лампочки противотуманок | 20 | 69 |
| +12В от АКБ, питание эдектромодулей | 10 | 70 |
| Дневные ходовые огни | 10 | 71 |
| Свободный разъем | 72 | |
| Подсветка заднего номера | 7.5 | 73 |
| Лампочки стоп сигналов задних | 15 | 74 |
| ЭБУ двигателя | 15 | 75 |
| Свободный разъем | 76 | |
| Питание реле ЦЗ | 25 | 77 |
| Питание на дворники +12В задний | 15 | 78 |
| +12В доп. розетка багажника | 15 | 79 |
| Выключение внутреннего освещения, таймер | 15 | 80 |
| Правая дверь, электромодуль задний | 15 | 81 |
| Левая дверь, электромодуль задний | 15 | 82 |
| Подключение магнитолы Bose | 10 | 83 |
| Лампочки заднего хода , +12В от АКБ | 10 | 84 |
| ЭБУ системы кондиционирования | 10 | 85 |
| Подогрев кресел, перед | 20 | 86 |
Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)
| Защищаемый прибор или реле | Номинал,А | № |
|---|---|---|
| +12 В питание электроприборов | 15 | 100 |
| Сервопривод люка, сервопривод водительского кресла | 25 | 101 |
| Мотор печки , сажеуловитель для дизельных ДВС | 10 | 102 |
| +12 В от АКБ, освещение внутреннее | 10 | 103 |
| Таймер салонного осветителя | 10 | 104 |
| Подогрев стекла задний | 25 | 105 |
| Безключевой доступ, KeyFree | 20 | 106 |
| OBD2 разъем, приборная панель | 10 | 107 |
| Автомагнитола и доп. приборы | 7.5 | 108 |
| Задняя доп. розетка | 25 | 109 |
| Переключатель дневных ходовых огней на генератор | 15 | 110 |
| 20 | 111 | |
| +12В от АКБ топливного насоса | ||
| +12 В от АКБ, автомагнитола | 15 | 112 |
| Лампочки габаритных огней | 5 | 113 |
| +12 В от АКБ, иммобилайзер и приборная панель | 5 | 114 |
| Переключение освещения на генератор во время движения | 7.5 | 115 |
| Лампочки противотуманок | 15 | 116 |
| Подсветка заднего номерного знака | 15 | 117 |
| Задняя дверь, электромодуль левый | 20 | 118 |
| Доп. розетка в багажнике | 10 | 119 |
| Доп. розетка питания для прицепа | 30 | 119 |
| Задняя дверь, электромодуль правый | 25 | 120 |
| Подогрев кресел передних | 25 | 121 |
| AirBag | 10 | 122 |
| Подогрев зеркал наружного обзора | 10 | 123 |
| Левые габариты | 10 | 124 |
| Правые габариты | 10 | 125 |
| Система KeyFree | 20 | 126 |
| Мотор подъемника боковых стекол | 30 | 127 |
| Запасной разъем | 128 | |
| Дворники переднего стекла | 25 | 129 |
| Запасной разъем | 130 | |
| Задний дворник | 20 | 131 |
| Задние стопы | 10 | 132 |
| Блокировка дверей, электромодуль пассажирской двери | 20 | 133 |
| Центральный замок, электромодуль водительской двери | 20 | 134 |
| DRL | 20 | 135 |
| Моторчик стеклоомывателя, обогрев форсунок омывателя | 15 | 136 |
| Зуммер салона | 15 | 137 |
| Акселератор, ЭБУ АКПП | 15 | 138 |
| Лампочка дальнего света | 20 | 139 |
| Лампочка дальнего света | 20 | 140 |
| Привод зеркал наружного обзора | 15 | 141 |
| Правая лампочка основного света | 20 | 142 |
| Левая лампочка основного света | 20 | 143 |
Где Находится Реле Бензонасоса Форд Фокус 1 ~ AUTOVIBER.RU
Где находится реле бензонасоса на Форд Фокус 2
Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Предпосылкой отказа вам больше понравятся не только лишь спаленный электродвигатель либо забитый фильтр грубой чистки. Сейчас разберёмся где находится реле бензонасоса в Форд Фокус 3.5, как его проверить и есть ли ещё какие-либо подводные камешки в электрическом оборудовании бухгалтерской системы питания.
Реле бензонасоса на Форд Фокус 2
На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса размещены в монтажном блоке, который установлен под бардачком впереди от пассажирского сидения.
Размещение блока предохранителей.
Реле нам потребуется тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Может быть, что неисправен сам топливный насос, но в большинстве случаев неисправность кроется в цепях его питания.
Чтоб проверить цепь, первым делом желаем проинформировать на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, поменять его не спешим, а поначалу проверяем, замыкает ли на корпус один из выводов коннектора предохранителя. Вторым в очереди на проверку будет в это время реле топливного насоса. Что вы выберете, слышны щелчки при включении зажигания, либо нет, реле сможем познакомиться инспектировать. В монтажном блоке оно обозначено R19. Совершенно точно судите о неисправности насоса только тогда, когда поменять его заранее рабочим.
ФОРД ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ
Полное описание установки и предназначения предохранителей, реле автомобиля Форд Фокус 1
ВАЖНО!!! Плавкий предо
Ford Focus не заводиться
Разбираем устройство и принцип действия реле бензонасоса.
Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.
Аварийное реле топливного насоса
Так оно выглядит.
В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.
Реле топливного насоса Форд Фокус 2 2007
Про реле бензанасоса.
Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы
Ford Fusion не заводится не бензонасос
ФОРД ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ
замена топливного насоса форд фокус 2 (Focus 2)
Как накрылся бензонасос на Форд Фокусе
Ford Focus не заводится
Замена предохранителя на Форд Фокус 2
Не включается бензонасос. Как найти причину.
Как поменять бензанасос на Форд Фокус 2. Азбука Форд.
- Форд фьюжн чем диагностировать
Автозапчасти к Форду
Ford fiesta 2005 дизель отзывы
Печка на Форде Фокусе
Форд эко спорт интерьер
Крепление акб Форд Фокус
Форсунка двигателя Ford Focus
Выбор Форд маверик
Кузов на Форд сиерра хэтчбек
Форд Транзит инструкция по эксплуатации 2012 года
Форсунка стеклоомывателя с обогревом на Форд Фокус 3
Производитель Форд торнео
Диски Форд Транзит 2013г нет
Ford зимний пакет 2012 что входит
Ford Focus 1 8 TDCI не заводится
Главная » Популярное » Реле топливного насоса Форд Фокус 2 2007
Как проверить бензонасос на Форд Фокус 2?
Неисправность в системе топливоподачи можно установить по следующим признакам:
- силовой агрегат не запускается;
- во время движения часто возникают рывки, как будто мотору не хватает мощности, падают его обороты;
- при работе силового агрегата на холостых оборотах можно отчетливо различить всевозможные шумы в области расположения бензобака.
Однако, при появлении описанных симптомов, не стоит опрометью, бросив все дела, бежать в автомагазин за новым бензонасосом. Вначале стоит его продиагностировать и убедиться, что именно он является источником описанных проблем.
Диагностика работы детали состоит из проверки создаваемого им давления. Сразу после включения зажигания начинает работать топливный насос. Поэтому, если он исправен и на его клеммы поступает напряжение, должен раздаться отчетливо слышимый звук его работы.
Стоит отметить, что при наличии давления в топливной системе насос подачи бензина не включится. Говоря проще, при повторном включении зажигания система уже находится под давлением и звук работающего бензонасоса не будет слышен.
При подозрении поломки топливного электронасоса первым делом стоит проверить его предохранитель и реле.
Проверка давления осуществляется при помощи подключенного в цепь топливной рампы манометра. При нажатии акселератора прибор должен отреагировать на это изменением показаний. Обратное говорит о неисправности бензонасоса.
Порядок замены предохранителей в Focus 2
Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий
Он простой, но важно выполнить все задачи правильно
Для правильного ремонта электрики учитывайте такой порядок действий:
- Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
- Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
- Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
- Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
- С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
- Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
- Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.
Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.
Блок в моторном отсеке
Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.
Предохранители под капотом
F1, 40А — вентилятор охлаждения радиатора. Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.
При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости. Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.
F2, 80А — усилитель руля.
Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.
F3, 60А — салонный монтажный блок предохранителей. F4, 60А — салонный монтажный блок предохранителей.
F5, 80А — кондиционер, климат-контроль.
Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.
Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.
Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность. Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.
F6, 60А — резервный.
F7, 30А — гидронасос ABS.
Ford Focus | Проверка топливного насоса
Проверка топливного насоса
| ОБЩИЕ СВЕДЕНИЯ |
Не пользуйтесь вблизи рабочего места открытым
огнем, не курите и не держите каких–либо сильно разогретых предметов. Имеется
опасность несчастного случая! Держите наготове огнетушитель.
Следите за нормальной вентиляцией рабочего места. Топливные пары ядовиты. Топливная система находится под давлением. При вскрытии
системы топливо может под давлением вырваться. Соберите топливо тряпкой. Пользуйтесь
защитными очками.
ПРОВЕРКА ПОДАЧИ НАПРЯЖЕНИЯ
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||
|
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку топливного
бака для снятия давления топлива
ВНИМАНИЕ
Топливная система находится под давлением! Перед вскрытием шланговых соединений
положите на него толстую тряпку
Затем осторожно откройте шланг и снимите давление
Пользуйтесь при этом защитными очками.
2. Отсоедините шланг возврата топлива у топливной распределительной магистрали, для
чего вдавите кнопку освобождения быстроразъемного соединения
1 – трубопровод
подачи топлива.
3.
Присоедините вспомогательный шланг с промежуточным элементом к трубопроводу возврата
топлива от двигателя и опустите его в измерительную емкость.4.
Присоедините вольтметр к аккумуляторной батарее.5.
Нажмите в течение 15 с выключатель дистанционного управления. При этом считайте
индицируемое напряжение батареи и запишите его.
6.
Сравните производительность насоса с требуемым значением на диаграмме.Пример: Во время проверки напряжение батареи составляет 12.5 В. Так как
напряжение на топливном насосе на 2 В меньше, чем напряжение батареи, напряжение
на топливном насосе составляет 10.5 В (12.5 – 2 = 10.5). Этому напряжению соответствует
производительность насоса около 130 см3/15 с.
*) Минимальная производительность,
см3/15 с.**) Напряжение на топливном насосе при неработающем двигателе и
работающем насосе (примерно на 2 В меньше, чем напряжение батареи).
7. Если напряжение питания в порядке,
а производительность все–таки мала, проверьте, нет ли повреждений топливных трубопроводов
или не засорены ли они.8.
Проверьте, не засорен ли топливный фильтр. Для этого повторите проверку производительности
с новым топливным фильтром.9.
Если все же минимальная производительность не достигается, снимите блок подачи
топлива и проверьте, не засорена ли сетка фильтра. При необходимости очистите
сетку.10. Если неисправность
не найдена, проверьте обратный клапан топливного насоса (работа СТО). ВНИМАНИЕ
Если минимальная производительность достигается,
но, тем не менее, предполагается наличие неисправности в подаче топлива (например,
периодическая остановка подачи), проверьте амперметром потребление тока насосом.
Требуемое значение: макс. 8 А. Если ток больше, замените топливный насос. При периодических перебоях в работе топливной системы
можно провести проверку при движении автомобиля. Для этого требуется ассистент.
11. Снимите дистанционное
управление и вставьте на место предохранитель № 28.12.
Наверните крышку топливного бака.13.
Поставьте на место заднее сиденье.
Неисправности бензонасоса Форд Фокус 2
Неисправности бензонасоса могут возникать по самым разнообразным причинам и выражаться различными признаками. Характерным свидетельством повреждения топливной системы является тот случай, когда явно гудит бензонасос Форд Фокус 2. Причем гудеть может даже новый бензонасос Форд Фокус 2. Громкое гудение чаще всего является признаком того, что бензонасос попросту сгорел.
Если не включается бензонасос Форд Фокус 2, это значит, что он не качает и не действует холостой ход автомобиля. Наконец, причиной неисправности может быть истекший срок службы. В среднем бензонасоса Форд Фокус хватает на 5-7 лет, но срок службы также тесно связан с условиями эксплуатации автомобиля и качеством заливаемого в него топлива.
Признаки неисправности бензонасоса:
- Снижение приемистости
- Появление рывков при движении
- Перебои в работе холостого хода
- Полное отсутствие холостого хода
- Не качает бензонасос
- При работе бензонасос шумит
Шумно работать бензонасос Форд Фокус 2 может из-за особенностей устройства – бытует мнение, что бензонасос Бош на Форд Фокус 2 имеет такую особенность и отличается более громким звучанием по сравнению с родным. Также загудевший бензонасос может быть симптомом необходимости его замены.
Причины того, что не работает бензонасос Форд Фокус 2:
- Засоренность топливоканалов
- Низкооктановый и некачественный бензин
- Частая езда с минимальным количеством топлива в баке
- Попадание с топливом ржавчины и прочих посторонних примесей
- Перегрев бортовой электросети авто, в следствии чего может отказать двигатель
- Механические повреждения компонентов топливной системы и потеря насосом герметичности
Прежде, чем приступать непосредственно к ремонту или замене компонентов топливной системы, следует визуально оценить состояние его узлов, фильтра очистки топлива, целостность топливоканалов, при помощи мультиметра проверить сопротивление форсунок.
Аварийная кнопка отключения бензонасоса Форд Фокус 2
Аварийное отключение бензонасоса Форд Фокус 2 необходима для того, чтобы прекратить подачу напряжения на насос на тот случай, если автомобиль будет опрокинут во время аварии. Такая кнопка есть только на авто с бензиновым двигателем.
Снятие кнопки аварийного отключения осуществляется следующим образом:
- Отсоединить провод от минусовой клеммы аккумулятора
- Снять облицовку левого переднего порога кузова
- Отвернуть 2 шт. болтов крепления и отвести от панели кнопку
- При помощи отвертки отжать фиксатор и отсоединить колодку жгута проводов
- Снять аварийную кнопку бензонасоса Форд Фокус 2
Цветовая маркировка проводов бензонасоса Форд Фокус 2
Во втором Фокусе используется расцветка проводов двух типов – одноцветные провода и двухцветные полосатые провода. В мануале они соотносятся с обозначением проводов – у одноцветных это одинарный код, у двухцветных – соответственно, двойной. Ниже представлены цветовые обозначения проводов Фокус 2.
Черный | B | BLK |
Синий | Bl | BLU |
Коричневый | Br | BRN |
Зеленый | G | GRN |
Серый | Gr | GRY |
Голубой | Lbl | LT BLU |
Светло зеленый | Lg | LT GRN |
Оранжевый | O, Or | ORN |
Красный | R | RED |
Белый | W | WHT |
Желтый | Y | YEL |
Розовый | P | PNK |
Фиолетовый | V | PPL |
Система бензонасоса состоит из нескольких важных узлов. Сбой в работе одного из узлов нередко приводит к постою всей цепочки. Топливная система является одной из ключевых систем автомобиля. При выявлении проблем, связанных с ее работой, требуется проведение немедленной ее диагностики с последующим ремонтом или заменой. Своевременное устранение неполадок позволит избежать более дорогостоящего ремонта автомобиля и продлит его жизненный цикл.
Блоки предохранителей, предохранители
MiniFAQ темы Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:1) под капотом — сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)2) в салоне под перчаточным ящиком над ногами пассажира — слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM
в салоне и частично под капотом используются ножевые предохранители формата mini
рестайл дизель+ППП+КК+Зимний пакет (включая обогрев лобового):
Схемы размещения и назначения предохранителей и реле на крышке:
предохранители на средние и большие токи
предохранители на малые токи
Номер предохранителя Сила тока, А Защищаемые цепи1 40 Электровентилятор охлаждения двигателя2 80 Рулевое управление с усилителем3 60 Внутренний блок предохранителей 14 60 Внутренний блок предохранителей 25 80 Вспомогательный отопитель6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)7 30 Антиблокировочная система, насос системы динамической стабилизации8 20 Антиблокировочная система, клапаны системы динамической стабилизации9 20 Модуль управления силовым агрегатом (PCM)10 30 Вентилятор системы климат-контроля11 20 Выключатель зажигания (стартера и приборов)12 40 Реле 15l зажигания13 20 Электрическая обмотка стартера14 40 Обогрев лобового стекла, правая сторона15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 40 Обогрев ветрового стекла, левая сторона17 30 Складывающаяся крыша18 30 Инвертирующий усилитель мощности19 10 Модуль ABS20 15 Звуковой сигнал21 20 Вспомогательный отопитель22 10 Модуль усилителя рулевого управления23 30 Омыватели фар24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 10 Реле зажигания26 15 Автоматическая коробка передач26 10 Непрерывное питание PCM (только Focus ST и Focus RS)27 10 Муфта компрессора системы кондиционирования28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 10 Система раздельного климат-контроля30 3 PCM, автоматическая коробка передач31 10 Интеллектуальная зарядка аккумуляторной батареи32 10 Автоматическая коробка передач32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)34 10 Форсунки, катушки зажигания35 10 PCM, клапаны, электромагнитные клапаны36 10 PCM
Согласно исследованиям Мишуха Блоки предохранителей, предохранители (сообщение #14349458)24й предохранитель — это подогреватель топливного фильтра дизельного двигателя.
Блоки предохранителей, предохранители (сообщение #11257464) от Lexa_1987
| цитата: |
| Вроде разобрался (только для рестаила) существует 4 модификации блоков! отличия в функциональности и последних 2 буквах VERSION (B* ) самая никчемная комплектация (есть круиз)VERSION (C* ) уже получше ( есть дс/дд автосвет)VERSION (D* ) практически заряженная ( DTRL дс/дд автосвет ПБ5 )VERSION (E* ) (F* ) (J* ) самый максимум хоть и смысла в этом не вижу =))) отличия от версии (D* ) только ( AWD модуль; COOLING UNIT; ADJ Pedals; Keyless GO )У меня лично 7M5T-14A073-DG как видим из номера то я подхожу под версию D* |
Также рекомендую тему Эл. схемы, схемы подключения, распиновки и др. для информации, какие предохранители и реле отвечают за те или иные электрические цепи,и тему Глюки и ремонт электроники / электрики / проводки по профильным вопросам.
Прошу предложения и замечания присылать в личку
Возможные причины ремонта электрики авто
Так как практически все элементы современных автомобилей исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при выходе из строя в первую очередь необходимо исключить выход из строя именно этого элемента.
И чаще всего в пользу этой рекомендации говорят следующие внезапные проблемы или неисправности:
- Перебои в работе электросистемы в целом, выход из строя стеклоочистителей, освещения салона и наружной световой оптики (фары).
- Временное или частое включение и выключение отдельных устройств, что может свидетельствовать об окислении определенного контакта в цепи.
- Общие перебои «туда-сюда», часто свидетельствующие о попадании воды в систему.
- Последовательный выход из строя всех систем, питаемых от общей цепи.
- Явный запах гари в салоне автомобиля, требующий немедленного вмешательства для предотвращения возгорания.
То есть выход из строя одной и сразу нескольких систем все же возможен, несмотря на наличие автономных взрывателей. Это объясняется тем, что к одному охранному элементу можно подключить одновременно несколько автомобильных устройств.
Замена бензонасоса на Форд Фокус 2
Как правильно снять топливный насос? Опишем поэтапную последовательность действий:
- Необходимо обесточить электрическую цепь автомобиля, отключив аккумулятор.
- В багажном отсеке нужно выкрутить крепежные болты с защитной крышки и снять ее. В поле доступа появится топливный насос, который находится сверху бензобака, рядом с датчиком.
- Проводим сброс давления. Для этого с насоса снимаем топливные шланги, предварительно поставив на них метки, и отсоединяем провод датчика. Далее запускаем двигатель и ждем, пока он заглохнет, после чего необходимо прокрутить еще раз стартер, дабы убедиться в отсутствии давления в системе.
- Снимаем бензонасос, стараясь не повредить уплотнительное кольцо.
- Заменяем нерабочее устройство.
Вот смотрите видео:
Процесс снятия бензонасоса
Несильным нажатием освобождаем бензопровод и снимаем разъём электрического питания.
Обозначаем место нахождения бензонасоса.
Болгаркой вырезаем почти полную окружность в металлическом листе.
Отгибаем получившуюся крышку и получаем доступ к бензонасосу, теперь его можно снять.
Бензонасос удерживается на баке при помощи крышки на резьбе. Упираем в ребро жёсткости крышки деревянную палку и, постукивая молотком, начинаем вращать крышку против часовой стрелки.
Когда вращение становится лёгким, откручиваем крышку рукой и аккуратно вынимаем бензонасос.
На свободной ровной поверхности (стол, тележка), предварительно вытряхнув остатки бензина, разбираем бензонасос: Снимаем крышку с защёлок и открывается доступ к фильтру.
Видно, как фильтр загрязнён. Меняем фильтр на новый и собираем всё обратно. Если же нового фильтра нет, то поступаем по-другому.
Аккуратно снимаем фильтр и помещаем его в растворитель минут на двадцать, после чего энергично вытряхиваем или даже выбиваем, добиваясь полного удаления всех загрязнений. Если результат не удовлетворяет, повторяем процедуру.
