Как правильно осуществить регулировку стояночного тормоза

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

• Ручник не способен выдерживать нужную тягу;
• Барабанные тормозные механизмы перегреваются;
• При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
• Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Рекомендуем: Как самостоятельно заменить ремень ГРМ на автомобиле 8 клапанный ВАЗ-2115

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

• Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
• Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
• При наличии определенных навыков помогает во входе в контролируемые заносы;
• Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Ослаб ручник стояночного тормоза на MITSUBISHI LANCER 9 — Mitsubishi Lancer, 1.6 л., 2008 года на DRIVE2

Приехал вчерась на замену масла на СТОшку… и решил заглянуть где подтягивается ручник, нихеррррра не нашел. (Так как ранее были ВАЗы. А там сами знаете надо из большинства случаев под брюхо лезть). Спецы на СТО сказали что значит где-то в салоне надо искать где ручник натягивается (чему был приятно удивлен). ну после замены масла, предложили будем ручник натягивать? Я отказался. ( Решил сам хочу натянуть, без вашей помощи) ну вчерась перед сном чуть пошоркался в инете, и со спокойной душей лег спать. И вот сегодня, вооружился колючем на S-10, крестовой отверткой и бутыльком пива полез тянуть ручник))) И вот что из этого получилось, Ожидал довольно много припонов в этом процессе. Выложу отчет, может кому и в пользу будет.

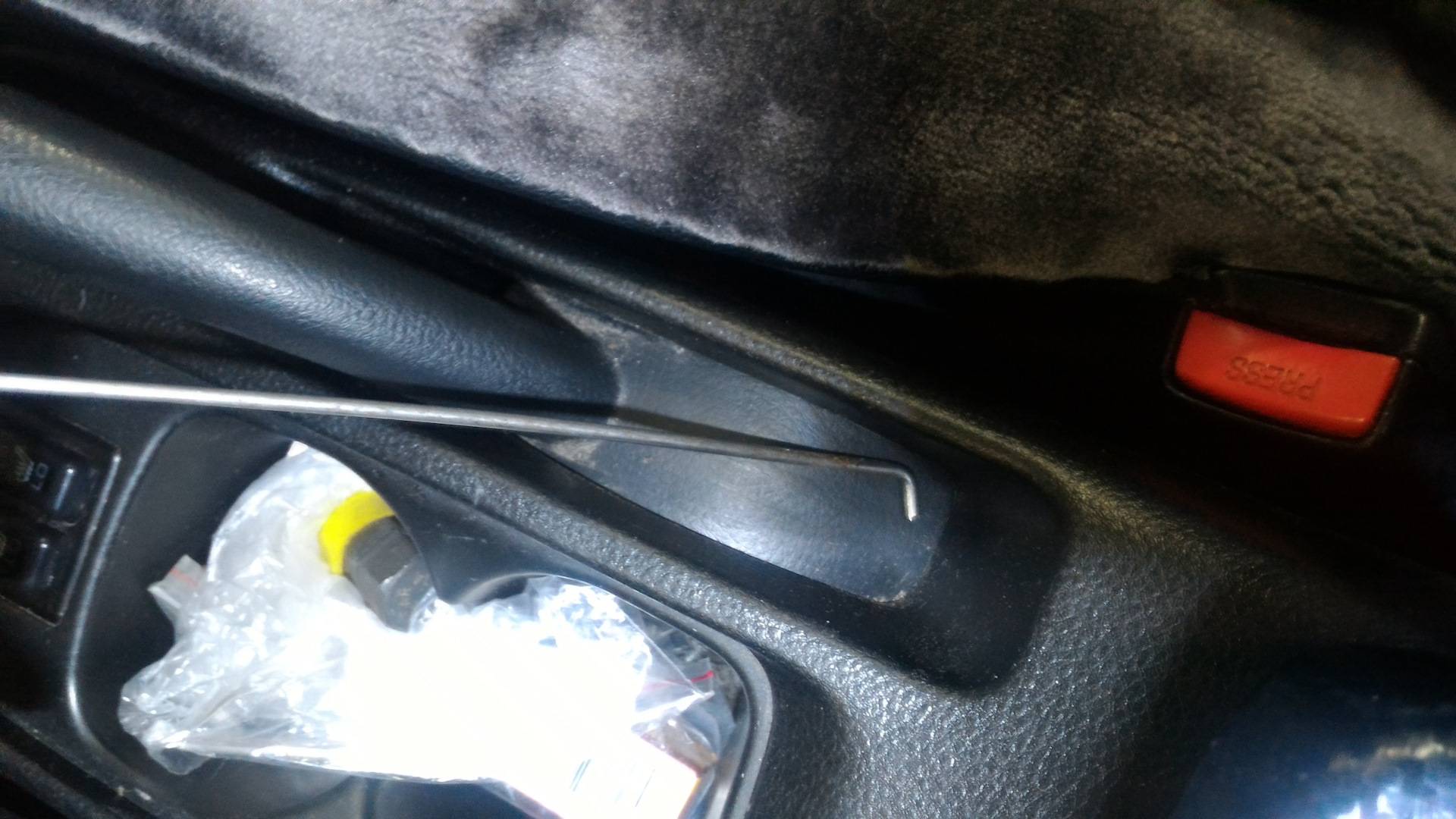

Залазим в автомобиль и поднимаем подлокотник.

все это гамно надо вытащить… ( Зато потом можно вытрусить все крошки и всякую труху что остались на дне…

там на дне есть два винтика

их отворачиваем и задираем осторожно тоннель пола

пальцами протолкнуть клавиши грелки

и надовив на защелку, снять их.

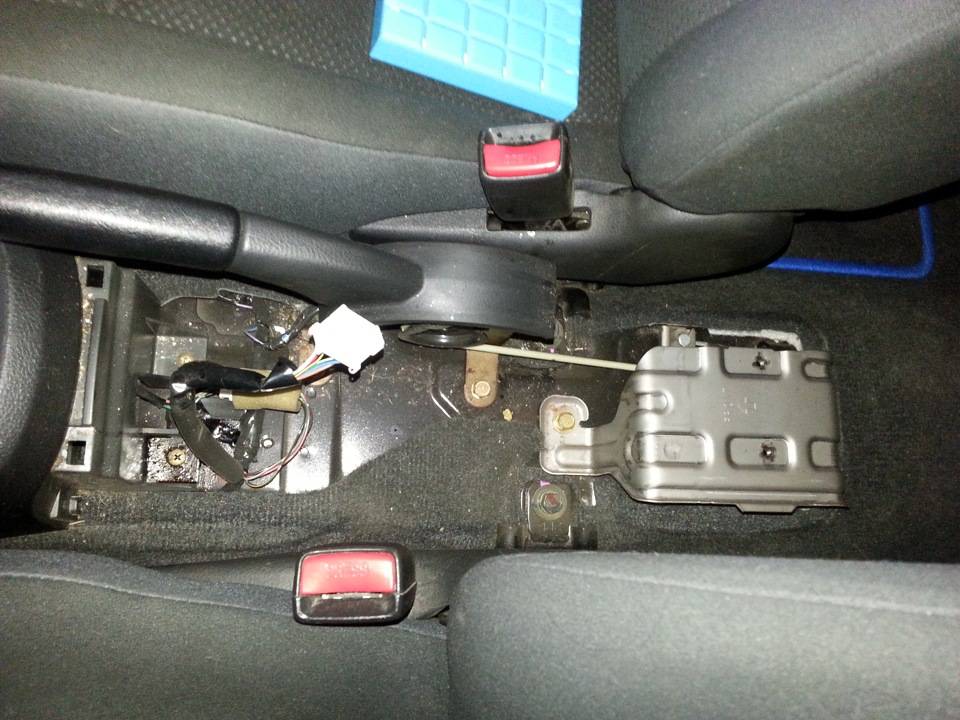

Снимаем тоннель пола и кладем в сторону

СЦУКИ ЯПЫ! НУ ПОЧЕМУ ВЫ ДЕЛАЕТЕ ЛУЧШЕ НАС АВТОМОБИЛИ! ВСЕ ДОВОЛЬНО ПРОСТО И ДОСТУПНО!

Замена колодок стояночного тормоза Mitsubishi Lancer 9

1. Снимите левое заднее колесо..

2. Снимите тормозной диск (см. «Замена заднего тормозного диска»).

3. Нажмите на чашку прижимной пружины задней тормозной колодки, поверните чашку на 90° и снимите ее.

Примечание

Придерживайте стержень прижимной пружины с обратной стороны тормозного щита.

4. Снимите прижимную пружину задней колодки.

5. Снимите нижнюю стяжную пружину…

6. …регулировочное устройство…

7. …и верхнюю стяжную пружину задней колодки (она окрашена в желтый цвет).

8. Слегка опустите заднюю колодку вниз…

9. …и снимите распорную планку.

10. Выведите из зацепления с разжимным рычагом трос и снимите заднюю тормозную колодку.

11. Снимите с задней тормозной колодки разжимной рычаг, для чего разожмите отверткой стопорное кольцо…

12. …снимите его с оси задней колодки…

Примечание

1 – стержень прижимной пружины; 2 – прижимная пружина; 3 – чашка прижимной пружины; 4 – передняя колодка стояночного тормоза; 5 – пружина разжимной планки; 6 – верхняя стяжная пружина передней колодки; 7 – разжимная планка; 8 – фиксирующая пластина; 9 – верхняя стяжная пружина задней колодки; 10 – разжимной рычаг; 11 – задняя колодка стояночного тормоза; 12 – регулировочное устройство; 13 – нижняя стяжная пружина.

13. …затем снимите пружинную шайбу…

14. …и рычаг. Установите разжимной рычаг на новую колодку в обратном порядке.

15. Снимите переднюю тормозную колодку таким же образом, как заднюю.

16. Установите тормозные колодки в обратном порядке, при этом обратите внимание на то, что верхняя стяжная пружина передней тормозной колодки окрашена в синий цвет, а пружина задней колодки – в желтый. 17. Отрегулируйте привод стояночного тормоза (см

«Регулировка привода стояночного тормоза»)

17. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).

• Техническое обслуживание
• Двигатель
• Трансмиссия
• Ходовая часть
• Рулевое управление
• Тормозная система
• Кузов
• Электрооборудование

Как работает ручник на дисковых тормозах?

Дисковый тормоз устанавливается на многих автомобилях из-за простоты и надежности системы. Принцип работы ручного тормоза на дисковых тормозах напоминает принцип, используемый в велосипеде. В зависимости от моделей автомобиля, тормозные диски и вся система в целом могут иметь разную конструкцию.

Но чаще всего встречается однопоршневый тип конструкции, то есть плавающий суппорт. Сжимая ротор, он оказывает гидравлическое воздействие.

• суппорт, дополненный поршнем;
• колодки;
• ротор, крепящийся к ступице.

Несмотря на удобство и надежность ручной тормозной системы, многие автолюбители все же недовольны ее работой. В результате они полностью меняют систему, после чего она почти не отличается от основного тормозного механизма.

Гидравлический ручной тормоз

Несмотря на удобство и надежность ручной тормозной системы, многие автолюбители все же недовольны ее работой. В результате они полностью меняют систему, после чего она почти не отличается от основного тормозного механизма.

Гидравлический ручник в данном случае устанавливается на контур, то есть обслуживающий механизм колес. Основные составляющие механического тормоза полностью удаляются. Внешне такой механизм ничем не отличается от его классической версии. Сохраняется рычаг стояночного тормоза и храповое колесо. Но вместо тросов здесь присутствует гидроцилиндр, похожий на тот, что является составляющей частью основной тормозной системы.

Суть данной системы заключается в том, что теперь давление в контуре задних колес возникает не только совместно с передним контуром, но и отдельно, при затягивании ручного механизма. Данная система носит название «гидравлический ручной тормоз».

На сегодня многие автомобили выпускаются именно с таким вариантом ручного тормозного механизма. Но те, кто желают модифицировать классический механизм, поменяв его на гидравлику, может произвести замену самостоятельно либо доверить данную процедуру профессионалам из сервисного центра. Это достаточно распространенная услуга.

Кран ручного тормоза по-прежнему блокирует задние колеса автомобиля, но обслуживание данной системы значительно упрощается. Не нужна подтяжка ручного тормоза, как в случае с тросовым ручником. Основное преимущество заключается в отсутствии уравнителя для правого и левого колеса. Гидравлика выравнивает давление во всех точках тормозного контура.

Но гидравлический ручник имеет и один существенный недостаток: конструкция значительно теряет в надежности. Если механический ручник работал не зависимо от рабочей тормозной системы, то пробой контура и потеря жидкости в данном случае может оставить автомобиль вообще без средств остановки.

Электрический ручной тормоз

Электромеханический, или электронный тормоз, – это автономный прибор, которым управляет бортовой компьютер.

Составляющие электрического ручника:

• электродвигатель;
• ременная передача;
• планетарный редуктор;
• винтовой привод.

Ручник устанавливается на суппорт задних колес. После подачи сигнала электродвигатель передает вращательное движение на планетарный редуктор. Он в свою очередь снижает обороты электродвигателя. Воздействие передается на винтовой механизм, который прижимает колодки к тормозным дискам.

Технология регулировки троса.

Для проведения необходимой процедуры, лучше всего загнать автомобиль на яму или эстакаду. Если, такие условия предоставить невозможно, то поднимаем заднюю часть авто с помощью домкрата устанавливаем противооткатные устройства.

Перед началом проведения работ, внимательно ознакомьтесь с особенностями вашей стояночной системы в комплектующей инструкции производителя.

Порядок действий.

1. Устанавливаем ручку стояночного тормоза в первое положение.

2. Откручиваем фиксатор системы — уравнитель и закручиваем заново. В этот момент трос привода должен натянуться. Если этого не произошло — то трос необходимо заменить в обязательном порядке.

3. Проверяем натяжения тросов, установив ручку в необходимое положение.

4. В случае правильной регулировки, заднее колесо будет невозможно провернуть руками. После этого закручиваем фиксатор.

5. Снимаем стояночный тормоз и проверяем движение колёс. После отключения ручника, колеса должны двигаться равномерно и без остановок.

6. Проверяем правильную работу ручника на первичной передаче.

Удачной регулировки!

Наверное, каждый водитель хотя бы один раз забывал снять автомобиль с стояночного тормоза после того, как начал движение. В этом момент, скорее всего, возникает мысль о том, для чего нужен этот ручной тормоз, если во время остановки удобнее зафиксировать автомобиль на пониженную передачу.

Хотя мы все прекрасно знаем, что бывают такие случаи, когда мы запускаем двигатель, при этом забыв, что автомобиль зафиксирован передачей. Это еще хорошо, если автомобиль просто дернется и заглохнет, а вот если сзади или впереди другой автомобиль? А что если другой автомобиль въедет? Придется ремонтировать не только бампер, но и коробку передач.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

Как отрегулировать автоматический стояночный тормоз моего личного Mitsubishi Lancer?

Второй подход к регулировка ручника около Mitsubishi Lancer , это автоматический ручной тормоз, в отличие от ручного, этот метод выполняется непосредственно на тормозных барабанах или, возможно, суппортах, и также ожидается, что он автоматически адаптируется к износу ваших тормозных колодок или колодок. Может случиться так, что если вам вскоре придется купить тормозные колодки, ваш ручной тормоз потеряет мощность, ниже перечислены шаги, которые необходимо предпринять, чтобы проверить, является ли натяжение вашего ручного тормоза правильным:

Обратите внимание, что автоматический ручной тормоз нельзя отрегулировать напрямую, потому что он предназначен для самостоятельной адаптации к использованию колодок или колодок вашего Mitsubishi Lancer.
Тем не менее, вы можете проверить правильность функционирования системы, просто поставив автомобиль на подставку и проверив, проехав под автомобилем, что тормозные колодки все еще находятся в хорошем рабочем состоянии.
Для барабанных тормозов потребуется разобрать шины, чтобы проверить состояние обуви, все мы рекомендуем, чтобы это выполнял профессионал.
Не забудьте заменить колодки, если это необходимо.

Зачем нужен ручник на автомобиле

Перед тем как переходить к рассмотрению вопроса о регулировке ручника, нужно разобраться, в чем его задача. Многие водители вовсе не используют ручник автомобиля, а в некоторых современных машинах он даже «запрятан», например, под подлокотник, который чаще всего у водителя опущен.

Главная задача ручника – воспрепятствование самопроизвольному движению автомобиля при его нахождении на горке. Например, это может быть полезно на стоянке или в пробке на подъеме. Кроме того, с ручника значительно проще трогать в горку или на спуск, особенно если автомобиль оборудован ручной коробкой передач.

Помимо этого, ручник может использоваться при отказе тормозов. Если автомобиль не реагирует на обычное торможение педалью, стояночный тормоз позволит остановить машину, но это негативно скажется на самой тормозной системе автомобиля.

Как подтянуть ручник

Процесс регулировки ручника обычно не сильно отличается от машины к машине. Может быть одно ключевое отличие – регулировка проводится под машиной или из салона. Больше распространен первый вариант, поэтому он и будет рассмотрен более подробно. Чтобы подтянуть ручник из-под автомобиля, необходимо:

• Поднять ручник на 2-3 щелчка (в зависимости от модели автомобиля данный показатель может разниться);
• Воспользоваться домкратом, чтобы приподнять машину. Также можно использовать смотровую яму, чтобы проводить работы было удобнее;
• Ослабить затяжную гайку на регулировочном узле. Вращая другую гайку, натягивайте трос. Со временем вы заметите, что тормозящее усилие на свешенном колесе станет больше. Когда его нельзя будет прокрутить руками, это говорит о том, что трос достаточно натянут;
• Далее опустите в салоне ручник, чтобы проверить, будет ли при его подобном положении колесо прокручиваться без трудностей;
• Если все нормально, попробуйте вновь поднять ручник, рекомендуется провести такие тестирования несколько раз;
• Далее остается затянуть контргайку, и на этом процесс подтягивания ручника можно считать завершенным.

Как отмечалось выше, происходить регулировка ручника может из салона автомобиля. Главная сложность в таком случае – это добраться до нужных регулировочных элементов. Чаще всего, чтобы добраться до регулировочной гайки, достаточно снять панель, которая прикрывает отсек ручника.

Первые шаги регулировки

Чтобы приступить к регулировке ручника, необходимо убедиться в наличии и доступности одного из трёх элементов: подъёмника, смотровой ямы или эстакады.

Самодельная эстакада для регулировки ручника на ВАЗ 2110

В домашних условиях чаще всего доступной является только смотровая яма. Если же не получается воспользоваться ни одним из перечисленных условий, то можно обойтись своеобразными опорными козлами, которые представляют собой жёсткую конструкцию, устанавливаемую под заднюю часть кузова, после её приподнятия домкратом. Кроме того, необходимо подготовить два гаечных ключа размером «13», а также пассатижи.

Теперь необходимо:

опустить рычаг стояночного тормоза в крайнее нижнее положение;

Один из этапов регулировки — опустить рычаг ручника

• начать заворачивать регулировочную гайку и продолжать до тех пор, пока не натянется тросик ручника или немного не ослабится, если он перетянут;
• во время закручивания регулировочной гайки нужно придерживать пассатижами шток в механизме ручника.

Это ещё не всё, так как осталось несколько пунктов для выполнения полной настройки ручного тормоза.

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

• С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
• Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
• Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
• После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

• по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
• по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Замена задних тормозных дисков — Mitsubishi Lancer, 1.6 л., 2006 года на DRIVE2

В связи с заменой кривой ступицы пришёл к выводу, что заодно необходимо сменить задние тормозные диски, т.к. из-за кривизны ступицы неравномерно стёрлись и диски, ведь я проездил с кривой ступицей почти год!

Процесс замены описывать полностью не буду, т.к. до меня это сделали довольно подробно, например, тут. Останавлюсь лишь на небольших деталях.

Для замены выбрал диски Otto Zimmermann 380216520, отзывы по ним хорошие. Металл, из которого они сделаны, твёрдый, по словам токоря, который точил мне передние диски. Кроме этого, у них антикоррозийное напыление!

Задние тормозные диски на Lancer 9 Otto Zimmermann 380216520

При замене с одной стороны столкнулся с БОЛЬШОЙ неприятностью, когда снимал диск, почему-то сломались колодки ручника, хотя механизм я разжимал…

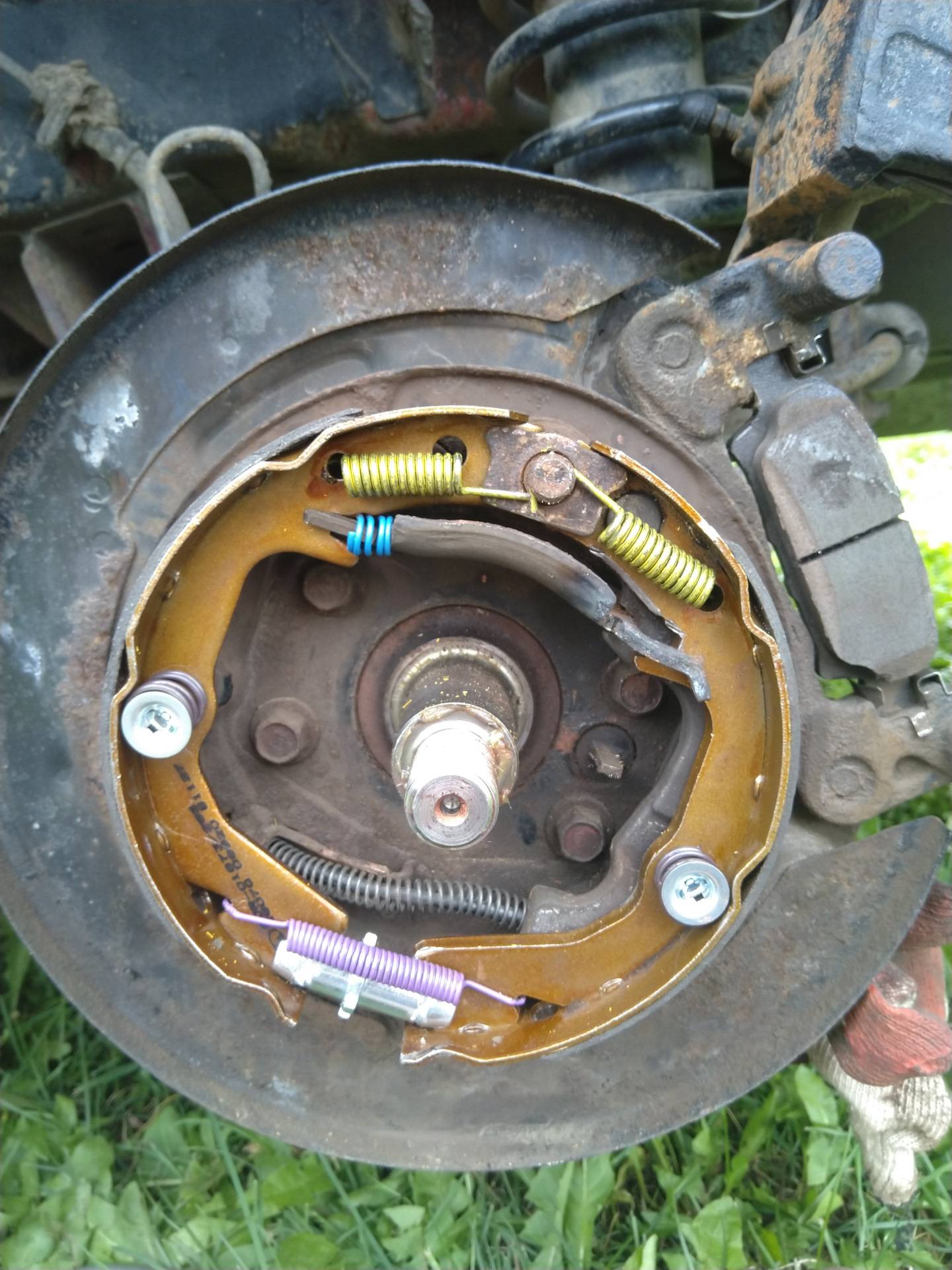

Колодки ручника TRW на Lancer 9

Благо у меня после замены колодок ручника остались в запасе оригинальные колодки:

Оригинальная колодка ручника на Lancer 9

Что ж, слевой стороны пришлось собирать вот такой весёлый механизм:

Ситема стоячего тормоза на Lancer 9

Вначале, думал, что не смогу это сделать, но глаза боятся, а руки делают! Разобрав механизм, отмочил все детальки, кроме колодок, в керосине, чтобы снять старую грязь. Установив колодки ручника, решил всю систему продуть сжатым воздухом, а уже чистые детальки смазать высокотемпературной медной смазкой:

Система стоячего тормоза в Lancer 9

Далее, собираем всё обратно.

Решил и ступицу покрыть медной смазкой, чтобы в дальнейшем легче диск тормозной было снять

Не забываем переставить пыльник регулировочного отверстия ручника:

Пыльник регулировочного отверстия стоячего тормоза на Lancer 9

При замене дисков на новые, очень желательно установить новые колодки. Выбор у меня, как всегда, Nisshinbo PF-3502. Эти колодки за 2 года очень хорошо себя зарекомендовали.

Старые PF-3502 vs Новые PF-3502. Однако старые не выкидываю, оставляю на запас, мало ли, ведь они ещё походят;)

Как-то давно, для утапливания тормозного поршня сварил себе простейшую приспособу:

Handmade приспособление для утапливания тормозного поршня

Стоит подчеркнуть, что направляющие пластины колодок нужно бережно очистить от грязи, а так же не забыть почистить направляющие суппортов!

А после всего смазать хорошей высокотемпературной смазкой, например, желательно оригинальной оранжевой, которая идёт в ремкомплекте.

Стоит отметить, что не стоит для направляющих использовать смазку LIQUI MOLY:

Высокотемпературная смазка LIQUI MOLY для тормозных систем, которая не предназначена для направляющих!

Затраты:Самостоятельнй ремонт — 0 р.Задние тормозные диски Otto Zimmermann 380216520 — 1750 р.Задние тормозные колодки Nisshinbo PF-3502 — 1585 р.

P.S. Всем надёжных тормозов, друзья!

Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10

Важность исправности стояночного тормоза часто бывает недооценена водителями, имеющими небольшой стаж управления, чего нельзя сказать об опытных шоферах. Исправная работа ручника – страховка в экстремальных ситуациях – известно всем. . Регулировка стояночного тормоза не требует специального инструмента

Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10

Регулировка стояночного тормоза не требует специального инструмента. Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10.

Когда требуется регулировка стояночного рычага?

Эксплуатация автомобиля в исправном состоянии возможна, когда вовремя проводится диагностика всех систем. Стояночной механизм остановки автомобиля не является исключением

Признаки, при которых требуется внимание к тормозной системе, следующие: при подъеме рычага стояночного тормоза на 5-7 щелчков автомобиль не удерживается на уклоне 25%

Если сложно найти площадку высотой 125 см и длиной подъезда 5 метров (это соответствует уклону в 25%), тогда сделайте следующее:

• остановите автомобиль на ровной поверхности;
• заглушите двигатель;
• зафиксируйте рычаг в положении 5-7 щелчков;
• выйдите из машины и попробуйте сдвинуть ее с места.

Если удалось – будьте уверены, регулировка необходима, но все может быть не так уж и просто, ведь причины неисправности могут быть следующие:

• изношенные колодки, тогда их следует поменять;
• порванный или растянутый трос – в этом случае необходима его замена;
• износ тормозного барабана.

Последний вариант – очень редкий случай, так как в Лансере 9 и 10 основной дисковый тормоз конструктивно совмещен со стояночным барабанного типа, но работают они независимо друг от друга.

Если все вышеперечисленные признаки не подтверждаются или неисправности устранены, тогда рекомендуется подтягивание ручного тормоза.

Как подтянуть ручник на Лансере 9?

У большинства авто стояночный тормоз работает по классическому варианту – при перемещении ручника происходит раздвижение тормозных колодок, зажимающих тормозной барабан. Усилие передается с помощью троса, идущего из салона автомобиля по днищу до задних тормозных колодок.

Для регулировки стояночного тормоза необходимо:

Заглушить двигатель авто. Расположить автомобиль на ровной площадке и заблокировать передние колеса противооткатными упорами. Установить ручку стояночного тормоза в верхнее положение; С помощью плоской отвертки снять пластмассовый карман-углубление в декоративном корпусе, в котором находится ручка стояночного тормоза. Потянуть на себя декоративный корпус, вставив пальцы в освободившееся отверстие

Осторожно вытащить пластмассовый корпус через ручник, не повредив электрические разъемы. Гаечным ключом на 10 мм закрутить на штоке гайку М6, удерживающую привод троса, на необходимое количество оборотов (по ходу часовой стрелки – происходит подтяжка троса стояночного тормоза)

Как провести контроль?

Для того чтобы узнать, надо ли еще закручивать гайку, необходимо поддомкратить одно из задних колес на такую высоту, чтобы оно не касалось поверхности земли. Затем поднять ручник и попробовать провернуть колесо руками. Если оно свободно прокручивается, а ручник установлен на 7 щелчок, то необходимо продолжить затягивать регулировочную гайку до тех пор, пока колесо невозможно будет прокрутить. Если сделано все правильно, то при отжатой ручке стояночного тормоза колесо должно вращаться без усилия.

Если этого не происходит и колесо не представляется возможным прокрутить, значит трос ручника натянут сильнее, чем надо, и тормозные колодки упираются в барабан – необходимо ослабить его. Для этого регулировочную гайку нужно открутить в направлении, противоположном ходу часовой стрелки.

Итоговое испытание необходимо провести в безопасном месте под наклоном в 25%.

Также можно проверить правильность работы следующим образом: затянув ручник, спокойно отпустить педаль сцепления, установив РПП на первую передачу. Если двигатель заглох, и авто не сдвинулось с места, значит отрегулировано все правильно.

Вопрос, как подтянуть ручник на Лансере 10, решается аналогично вышеизложенному. По завершении регулировки натяжения троса необходимо в обратной последовательности собрать пластмассовые детали салона автомобиля. Если операции по настройке ручника не дали желаемого результата, то необходимо внимательно измерить зазоры между тормозным барабаном и колодками стояночного тормоза. А также убедиться, что тормозной трос не порван и не сильно растянут.
