Возможные неисправности стартера
Если Лада Калина не заводится, то возможны следующие типичные неисправности:
- при запуске силового агрегата не работают все приборы;
- при переводе КЗ в положение старта, стартер не включается;
- пусковое устройство не включается с первого раза;
- стартер крутит, но не крутится коленчатый вал;
- при запуске устройство медленно вращается.
Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).
Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.
После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.
Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.
Монтажный блок Калины
При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.
Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.
Замена тягового реле
Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.
Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.
Немного теории: что такое электростартер
Стартер автомобиля – это компактный электродвигатель постоянного тока, коллекторного типа, на валу которого стоит шестерня, совпадающая по профилю с зубьями на маховике. На корпус этого электромотора прикручено тяговое реле (соленоид), сердечник которого в момент поворота ключа толкает шестерню в зацепление с маховиком и одновременно – смыкает контактную пластину – делает «мостик» для питания обмоток.
Устройство стартера
Ротору остается только приложить усилие, провернуть маховик и запустить двигатель. Прилагается усилие обычно через понижающий редуктор, поскольку штатная скорость вращения моторчика – высокая. Пока пусковой механизм будет крутиться, шестерня бендикса будет прижиматься к маховику. Чтобы двигатель не начал после запуска вращать сам стартер, эту шестерню посадили на обгонную муфту, которая размыкает зацепление, когда скорость маховика станет больше скорости шестерни. В зацепление бендикс приводится «вилкой-рычагом», которую качает сердечник «тягового». Как только происходит запуск ДВС, и ключ возвращается в предыдущее положение – ток в обмотке реле – пропадает, шестерня возвращается под корпус, оставаясь там зафиксированной.
Возможные неисправности
Отказы силовой проводки
Самое распространённое по частоте проявления — это недостаточное напряжение питания на клемме стартёра. Причиной может быть глубокий разряд аккумулятора. Характерным признаком такой проблемы является сильное угасание всех включённых в этот момент лампочек: на приборной панели, габаритных и так далее. Вплоть до того, что при повороте ключа зажигания не загорается панель приборов. Если попытаться включить фары, то они будут светиться очень тускло. Завести машину можно только зарядив аккумулятор внешним источником, заменив его, если ситуация с батареей носит необратимый характер, или воспользовавшись проводами с зажимами, подключёнными к аккумулятору другой машины. Если батарея ещё исправна, то после удачного запуска двигателя она может набрать заряд при условии нормальной работы генератора.
В любом случае аккумулятор потребует внешней зарядки после поездки, чтобы исключить повторение ситуации. Заодно станет ясно его текущее состояние.
Примерно такими же признаками сопровождается попытка запуска, когда клеммы аккумулятора загрязнены и окислены. Часто металл в небольшой оставшейся площади контакта быстро подгорает, напряжение падает до нуля, и все лампочки гаснут полностью. Лечение будет состоять в снятии клемм с батареи, тщательной их зачистке, нанесении лёгкого слоя смазки для защиты от дальнейшего окисления и установке обратно с надлежащей затяжкой крепёжных болтов. Полезно это делать регулярно, с целью профилактики.
Иногда помогает более быстрый временный ремонт. Клеммы с ослабленной затяжкой можно несколько раз повернуть на аккумуляторе, что частично уберёт окислы. На один запуск этого может оказаться достаточно, но потом всё равно соединения придётся подвергнуть профилактической обработке.
Сигнальная цепь
Первым местом в цепочке могут стать контакты замка. Они подвержены истиранию и обгоранию. Ремонтировать их нецелесообразно, контактная группа подлежит замене. Проверяются контакты путём подсоединения контрольного щупа со светодиодом или маломощной лампочкой между массой автомобиля и стартёрным выводом замка зажигания. Лампочка должна засветиться при попытке включить стартёр.
Если замок исправен, но при повороте ключа в замке зажигания стартёр молчит, надо убедиться в нормальной работе управляющего реле или его конструктивном отсутствии. Для этого контрольная лампочка подключается к управляющему разъёму втягивающего реле на самом стартёре. Таким методом последовательного прохождения всей цепи можно определить точное место обрыва.
Вполне возможно при поиске наткнуться на нештатную проводку. Дело в том, что эту цепь используют установщики сигнализаций для блокировки несанкционированного запуска двигателя. Придётся убедиться, что причины не заключены внутри охранной системы.
Возможны и более сложные случаи, например, связанные с неисправностью концевых выключателей на педалях тормоза и сцепления. Иногда они используются для предотвращения движения машины в момент запуска мотора.
Проблемы со втягивающим
Силовое реле стартёра коммутирует очень большие токи, доходящие до нескольких сотен ампер. Это даже больше, чем на выходе сварочного аппарата. Поэтому контакты втягивающего реле имеют свойство обгорать.
Проверяется это достаточно просто, надо подать на управляющий контакт втягивающего реле питание напрямую от плюсовой клеммы аккумулятора. Реле должно громко щёлкнуть, а стартёр включиться в работу. Если щелчок произошёл, а питание на электродвигатель не подаётся, что можно проверить тем же контрольным щупом, то дело именно в подгоревших или изношенных контактах. При повороте ключа в замке зажигания щёлкает реле, но стартёр не крутит.
Втягивающее реле в этом случае можно довольно быстро отремонтировать, если иметь соответствующий навык. В противном случае его следует заменить.
Механические неисправности стартёра
Все прочие поломки диагностируются после снятия узла с машины. Это не так сложно, но разобрать и правильно продиагностировать прибор способен достаточно квалифицированный электрик. Хотя вполне возможно заняться этим самостоятельно, вооружившись знаниями, почерпнутыми в интернете. Было бы желание и инструмент. Неисправные детали можно заменить, если стартёр достаточно распространён. На популярные модели можно купить такие узлы как обгонную муфту (бендикс), щёточный узел, втулки подшипников, набор шестерён редуктора, даже ротор.
Но если стартёр уже стар и изношен — лучше заменить его в сборе на новый. Так будет надёжнее, а стартёры неоригинального происхождения стоят недорого.
Коммутация
Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.
Схема включения стартера

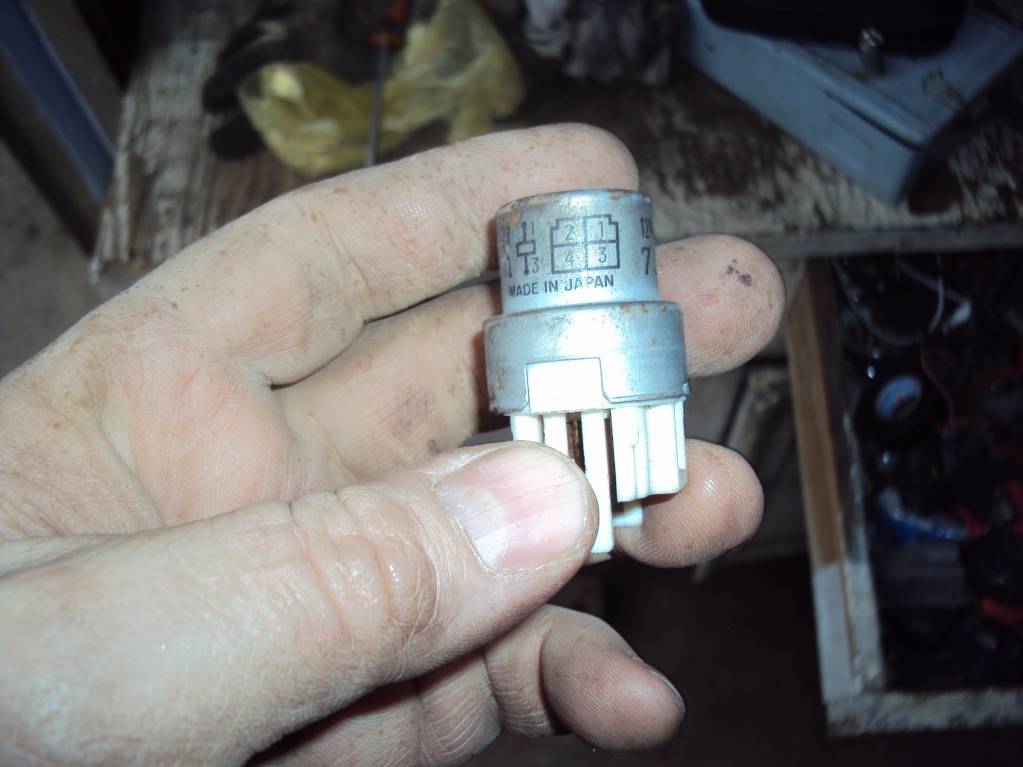

Реле
Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).
Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.
К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.
Плохие контакты
Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.
Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».
Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.
Подгорели контактные пятаки во втягивающем реле
Эта неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.
Вот видео пример такой неисправности:
Как быстро продиагностировать контактные пятаки?
Всё предельно просто — открываем капот, берем отвертку, и перемыкаем вот эти две клеммы:
Если при перемыкании проскочит искра, и вы услышите звук вращения электростартера, можете быть уверены — у вас подгорели контактные пятаки.
В этом случае, автомобиль можно завести при помощи отвертки!
Как запустить автомобиль стартером при подгорании контактных пятаков?
Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле.
Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.
Порядок запуска автомобиля при отказе контактных пятаков:
Автомобиль с механической коробкой передач:
- ставим на стояночный тормоз.
- включаем нейтральную передачу.
- открываем капот и готовим плоскую отвертку.
- поворачиваем ключ в замке зажигания в положение зажигание включено.
- при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Автомобиль с автоматической (+вариатор и робот) коробкой передач:
- устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
- открываем капот и готовим отвертку (возможно две).
- включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
- при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Как происходит запуск двигателя
Когда водитель поворачивает ключ зажигания, электрический ток подается на втягивающее реле. Оно сдвигает бендикс до зацепления ее с зубьями маховика двигателя и одновременно замыкает контакты самого стартера, в результате чего коленвал вращается.
Как только запустится рабочий цикл двигателя, ключ зажигания возвращается в положение «зажигание», бендикс отводится назад и шестерни выходят из зацепления. Механическая схема достаточно простая, однако все ее компоненты должны работать безукоризненно, иначе запуска двигателя не произойдет.
Причины возникновения неисправности
Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.
Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:
1. Разряженная аккумуляторная батарея
Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.
При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.
Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.
2. Плохой контакт двигателя с «массой»
Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.
А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других). В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле
В то же самое время другие индикаторы интенсивность свечения практически не меняют
В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.
Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.
3. Обрыв или замыкание обмотки реле стартера
Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.
Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.
Ещё кое-что полезное для Вас:
- Стартер не крутит втягивающее, но щелкает
- Как проверить втягивающее реле стартера?
- Почему машина не заводится, но стартер крутит?
Сигнализация
Эта полезная функция порой приносит значительные проблемы. Определить, почему она вышла из строя затруднительно, если не дело не в севшей батарейке. Если машина не реагирует на ключ зажигания, но вы смогли попасть в нее , проверьте блокировку бензонасоса, стартера и зажигания. Для этого найдите провода, ведущие от штатной проводки к блоку сигналки . Если увидите, что штатный провод поделен на две части и к нему присоединены сигнализационные провода, поздравляем! Вы нашли причину
и она в блокировке. Чтобы машина завелась, рассоедините провода, а концы штатки соедините. Готово! Желаем удачных дорог и не ломающихся машин!
Стартер в современном автомобиле выполняет функцию запуска двигателя внутреннего сгорания. В разных автомобилях соответственно будет разной и мощность этого агрегата. Бензиновые двигатели обычно запускаются со стартером, который имеет 3 кВт. Состоит он из щетки, бендикса, электрического двигателя, а также втягивающего реле. В электродвигатели находятся специальные сердечники и обмотки. С помощью бендикса на коленвал передаются от электродвигателя вращения. А вот функция щеток заключается в повышении мощности электродвигателя. Таким образом, стартер – это очень важная часть транспортного средства.
Заводится стартер тогда, когда водитель поворачивает ключ зажигания. Если же это не происходит, это значит, что есть какая-то неисправность. Причин, почему не работает стартер, есть несколько. Все их мы разберем. Но для того, чтобы поломку найти в короткие сроки, нужно знать, как устроен стартер и система запуска двигателя. Сегодня услугу ремонт стартера осуществляют многие компании, причем за небольшую плату. Иногда лучше доверять ремонт своего авто профессионалам, тем более, если опыта в этом деле у водителя очень мало. Основной причиной, по которой стартер не заводится, является разрядка аккумулятора. Большая вероятность, что именно в этом дело тогда, когда авто «ночует» под открытым небом. Батареи, которые работают уже длительное время, быстро разряжаются в холодную погоду. Поэтому нужно следить за тем, есть ли заряд в аккумуляторе (фото 1).
Еще одна причина: неисправность стартера. Ели при повороте ключа вообще не слышно звуков, то это означает, что на обмотку ротора агрегата вообще не поступает питание. Также может быть, что из строя вышло втягивающее реле, замыкающее силовые контакты, или износились щетки. В любом случае необходимо разбирать механизм. Замена стартера производится очень редко, ведь его легко починить. Другой стартер устанавливается, если на корпусе появились трещины или он разрушен. Если после разборки стартера видно, что на обмотки не поступает напряжение, то тогда нужно заменить втягивающее реле и устройство заработает. Также специалисты рекомендуют заглянуть под крышку распределения зажигания и убедиться, что под ней нет конденсата (фото 2).
Причина может быть еще и в замке зажигания. Нужно посмотреть, горят ли после поворота ключа на торпеде лампочки и приборы. Если нет, то машину нужно гнать в автосервис. Но если автовладелец разбирается в электрике, то может и самостоятельно выяснить, где произошел обрыв. В редких случаях может быть поломана блокировка руля. Тогда авто не заводится, хотя работают все приборы. Также не нужно устанавливать на реле зажигания реле сигнализации. Во время езды конструкция эта может расшататься, и владелец авто останется без сигнализации и зажигания (фото 3).
Проблема может быть и из-за проводки. Машина не будет заводиться из-за любого отпаявшегося или поломанного проводка. Распространенный случай, когда обрывается провод на тяговом реле. Тогда стартер вообще не будет реагировать на ключ зажигания. В этом случае достаточно почистить пятаки стартера, которые и подают ток, так необходимый для того, чтобы стартер крутился (фото 4).
Могут быть проблемы с проводами из так называемой контактной группы. Находятся они под обшивкой рулевой колонки. Если водитель не особенно разбирается в этом, то лучше пусть в проводке покопается специалист. На авто также есть предохранитель, который контролирует зажигание. Нужно проверить, может перегорел именно он. Также нужно убедиться, что в положение Р выведен рычаг. Часто стартер не срабатывает именно из-за этого (фото 5).
Часто приходится слышать жалобы владельцев транспортных средств на то, что стартер не реагирует на поворот ключа зажигания. Подобная ситуация характерна для холодной поры года, но может случиться и летом. Ее непредсказуемость заключается в том, что невозможно спрогнозировать, когда именно заведется машина, и заведется ли она вообще. В любом случае, поводов для паники нет, поскольку подобная проблема легко устраняется.
Как снять стартер
Для снятия стартера потребуется один ключ на 13. Правда, на некоторых автомобилях необходимо использовать головку на 13 с карданом и удлинителем. Снять стартер ВАЗ 2101-2107 оказывается проблематично, так как самая нижняя гайка расположена в неудобном месте. Многие владельцы указанных моделей автомобилей при сборке попросту не закручивают гайку. По сути, крепеж от этого не страдает. Но в редких случаях может вызвать деформацию корпуса.
На автомобилях ВАЗ более поздних моделей, например, 2108-21099, такого недостатка нет. Все гайки выкручиваются даже накидным ключом. Правда, в случае применения инжекторного впрыска возникают неудобства другого плана – мешает воздушный фильтр. Снимать его с резиновых подушек проблематично, поэтому стартер лучше вынимать снизу. Он беспрепятственно вынимается и на карбюраторных моделях таким же образом.
Отсутствие контакта
Плохой контакт в любом участке цепи может привести к тому, что ток есть, но стартер не крутит коленвал
Особое внимание следует уделить надежному контакту с «массой», которой является кузов автомобиля. «Минусовой» провод от аккумулятора к кузову должен быть надежно присоединен в обоих точках крепления, контактные клеммы зачищены и надежно зафиксированы
Также следует обратить внимание на «минусовой» провод, связывающий кузов и двигатель автомобиля – ведь стартер крепится непосредственно к блоку цилиндров двигателя и просадки напряжения при включении зажигания здесь недопустимы.
Не крутит стартер на ВАЗ 2109 что делать, если стартер не срабатывает
Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.
Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.
Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.
Провернув ключ в замке зажигания, вы можете обнаружить что:
- не работает стартер ВАЗ 2109,21099 после однократного щелчка;
- не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
- реакция стартера на поворот ключа полностью отсутствует.
Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.
Не работает стартер ВАЗ 2109, 21099 после одного щелчка
Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.
Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.
Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.
На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.
Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.
Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков
Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы.
Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.
Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует
Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).
Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера
Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.
Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.
Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.
После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.
Более тяжелые случаи
Несколько грустнее, если накрылся сам замок зажигания. После первичной проверки и зачистки ключ вставляется, поворачивается в первое положение. При этом на торпеде должны загораться сигнальные лампочки и приборы. Если отсутствуют всяческие признаки жизни, энтузиасты-электрики могут прозвонить этот узел самостоятельно, а то и заменить его без посторонней помощи. Остальные ищут, к кому прицепиться на трос и едут на СТО: возможно, придется разбирать полторпеды в поисках причины (которой может оказаться любой перетершийся проводок. Тогда хоть замок менять не придется).
Еще один узел, доступный для проверки – сам стартер. Чтобы убедиться, что с ним все в порядке (или наоборот), вам понадобится помощник и опять-таки тестер. Один человек поворачивает ключ, второй держит провод аппарата на проводе, подающем напряжение на стартер. Главное тут – расположиться так, чтобы вращающаяся деталь не зацепила контролера, если стартер в норме. В случае наличия напряжения, но отсутствия реакции на него стартера, его придется ремонтировать.
Если стартер крутится, а отзыва нет, начинается совсем другая история:
- мультиметром проверяется катушка зажигания – возможно она перегорела;
- с распределителя зажигания снимается крышка: в дожди или росные дни на ней могла осесть влага. Удаляется все до капельки. Если проблема в этом, машина должна ожить;
- Провод на катушке: замыкание или перелом тоже препятствуют прохождению сигнала.
Расположение реле стартера ВАЗ 2114
Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.
При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.
Нахождение втягивающего реле стартера
Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.
Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.
Конструкция втягивающего устройства
Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.
Механизм действия
Принцип действия устройства:
- при провороте ключа зажигания подается питание на втягивающую обмотку;
- рабочая пластина, под действием тока, прижимается к контактам;
- питание подается на стартер;
- мотор прокручивается и ДВС запускается.
Признаки неисправности втягивающего реле на Ваз 2114
Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.
Обычно мастера выделяют:
- после проворачивания ключа зажигания ничего не происходит;
- стартер срабатывает, но не отключается, что сопровождается характерным звуком.
Отсутствие щелчка втягивающего реле
Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:
- окислились контакты рабочей пластины;
- имеется повреждение кабеля массы;
- прогорела втягивающая обмотка реле.
Щелчок есть, но стартер не крутит
Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.
- Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
- Повреждение или износ коллектора.
- Окисление втягивающего элемента.
Реле срабатывает, стартер запускает двигатель, но не отключается
Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.
Инструкция по замене реле на ВАЗ-2114
Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.
Схема установки реле стартера
Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.
Также полезно знать о подключении дополнительного реле.
Порядок замены реле стартера
Чтобы заменить узел, следует выполнить последовательность действий.
- Надежно зафиксировать машину на месте.
- Снять клеммы с АКБ.
- От реле потребуется отключить красный провод.
- При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
- Ослабить и удалить стяжные шпильки крепления устройства к массе.
- Демонтировать силовой кабель и снять устройство.
- Сборка осуществляется в обратной последовательности.
Проверка работы
Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.
Расположение реле блокировки стартера
Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.
Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.
