Топливный фильтр Рено Логан – особенности элемента + Видео

Задачи и значение топливного фильтра

Каким бы совершенным не был производственный процесс, топливо всегда будет содержать определенное количество примесей. Их количество некритичное, но по мере транспортировки до потребителя в него могут попадать песок, мелкий мусор и тому подобное. Не стоит забывать, что на относительно старых автомобилях постепенно разрушается бензобак, кусочки стенок отслаиваются и попадают в бензин. Естественно, все это сказывается на работе мотора.

Решением этих проблем и является топливный фильтр. В карбюраторных автомобилях он защищает жиклеры от пыли и других мелких частиц. Большое засорение жиклеров грозит падением мощности и рядом других проблем. В моторе с инжектором фильтры предотвращают засорение форсунок. Обильный налет приведет к некорректной работе силовой установки. Самый требовательный мотор – на дизеле. Здесь необходима высококачественная очистка, поэтому топливные фильтры на машинах с дизтопливом необходимо всегда менять точно в срок.

Конструкция фильтра может включать элементы для грубой и тонкой очистки топлива. Чаще всего, конечно же, используется высококачественная бумага, способная задерживать частицы размером от 5 микрометров. Аналогичная бумага применяется в конструкции масляных фильтров. Таким образом, фильтр нужно обязательно менять, так как от него напрямую зависит работа мотора.

Особенности процедуры

Сложность и продолжительность работ зависит от типа фильтра. Если у вас машина первого поколения, то все будет достаточно просто. В том случае, когда фильтр вмонтирован в бензонасос, придется демонтировать весь этот узел. Далее мы расскажем особенности замены каждого типа фильтра. Предварительно подготовьте полный набор инструментов, который включает:

смотровая яма/эстакада или подъемник (для машин первого поколения);
набор ключей;
отвертка;
съемник;
тара для излишков бензина, которые могут капать из патрубков;
средство WD-40 и металлическая щетка;
новая деталь.

Естественно, вам понадобится качественное освещение, поэтому подготовьте фонарик, если в мастерской или гараже слабые лампы.

Замена фильтра но авто 1-го поколения

Сначала необходимо выяснить расположение топливного фильтра Renault Logan. Здесь все очень просто: он находится в задней части днища ближе к правому заднему колесу. Визуально он будет располагаться под бензобаком. Фильтр выглядит как цилиндрический элемент длиной в ладонь. К нему идут две металлических трубки. Как только вы нашли элемент, выполните следующие шаги:

С помощью WD-40 и тряпки очистите поверхности фильтра и соединительные элементы от грязи.
Установите под фильтром пустую тару, чтобы при демонтаже бензин не разливался на пол.
С обеих сторон отожмите фиксирующие утяжки (выполнены в виде кнопочек зеленого и красного цветов) и отсоедините наконечники патрубков.
Потяните хомут и достаньте весь фильтр со своего посадочного места.
Поставьте новый фильтр. Подключите все патрубки и фиксаторы

Обратите внимание, что на фильтре имеется стрелка, которая показывает как его правильно устанавливать.
Заведите автомобиль и убедитесь, что топливный насос прогнал через магистраль бензин.

Финальный этап – проверка герметичности всех соединений. Не должно быть потеков топлива. Если они обнаружены, убедитесь в целостности патрубков и качественном соединении. Процедура достаточно простая, при этом займет 10-20 минут вашего времени

Что самое важное – вам не придется лезть в конструкцию автомобиля и демонтировать какие-либо части машины для замены фильтра

Пошаговая инструкция

Если вы решили осуществить замену топливного фильтра самостоятельно, а не платить за это легкое дело деньги на СТО, то удобнее всего вам будет проводить этот процесс на яме или эстакаде. Также вам необходимо знать, где находится элемент. В автомобилях Рено Сандеро ТФ расположен под днищем автомобиля снизу на топливном баке. Именно поэтому вам понадобится яма. Итак, приступим:

В первую очередь вам нужно сбросить давление в системе подачи топлива. Для этого необходимо на блоке предохранителей найти реле, отвечающее за работу бензонасоса. Далее, его нужно демонтировать. Сделав это, сядьте на место водителя и проверните ключ зажигания, запустите двигатель. Когда мотор запустится, он должен поработать какое-то время, пока сам не заглохнет. Так давление в системе будет сброшено.
Теперь возьмите заранее подготовленную емкость для сбора вытекающего топлива и подставьте под то место, где находится сам топливный фильтр.
Далее, вам необходимо отсоединить патрубки топливопровода от элемента очистки бензина. Они могут крепиться к фильтру как при помощи хомутов, так и на фиксаторах. Если шланги держатся на фиксаторах, то их нужно просто сжать и затем отсоединить. Если же патрубки закреплены на хомутах, то возьмите крестообразную или плоскую отвертку в зависимости от того, какая необходима, и отсоедините шланги.
Таким же образом отключите патрубок топливопровода с другой стороны ТФ.
Обхватите ТФ ветошью, немного оттяните патрубок и демонтируйте элемент очистки бензина Рено Сандеро.
Теперь вам необходимо установить новый ТФ на место старого. Учтите, что стрелка на корпусе ТФ должна показывать в ту сторону, в которую движется бензин по системе. Поэтому лучше перед демонтажем старого ТФ запомните направление стрелки. Все действия необходимо повторить в обратном порядке. Топливные патрубки подсоедините к ТФ до защелкивания фиксаторов или до того момента, как хомуты не будут плотно затянуты.
Не забудьте установить на место предохранитель бензонасоса, иначе ваш Рено Сандеро просто не заведется.
Сядьте за руль и проверните ключ в замке зажигания, не заводя при этом двигатель. Нужно подождать около минуты, пока в системе не образуется давление.

Сделав все это, нужно совершить контрольную поездку и оценить работу ТФ. Затем еще раз залезьте под днище авто и визуально осмотрите топливный фильтр. Это делается для того, чтобы обнаружить возможные утечки топлива. Если нужно, повторите операцию подключения патрубков бензопровода до надежной фиксации. Если же и в этом случае утечки не будут устранены, то нужно будет заменить уплотнительные прокладки наконечников бензопровода. Они стоят недорого и найти их можно в любом автомагазине.

Если вы не уверены в своих силах или никогда не сталкивались с заменой данного элемента очистки системы, то лучше доверьте это дело профессионалам.

Топливный фильтр Рено Логан – где он находится и когда его следует менять?

Интересующий нас элемент может располагаться на «Логанах» в двух местах:

Внутри топливного бака. В этом случае топливный фильтр монтируется на заводе вместе в бензонасосом. Подобное расположение присутствует на машинах, сошедших с конвейера после октября 2006 года.
Возле заднего правого колеса под баком для горючего. Фильтр в данном случае располагается в месте выхода из бензобака трубок, по которым в него поступает топливо. Указанное размещение имеется на транспортных средствах, изготовленных до 2006 года.

Если фильтр Рено находится под баком для бензина, производитель советует выполнять его замену в следующих ситуациях:

во время прохождения четных техобслуживаний (второе, четвертое и так далее ТО);
после пробега машины 30 тысяч километров.

К сожалению, горючее в нашей стране по своему качеству весьма далеко от совершенства. По этой причине отечественные владельцы Логанов меняют фильтр гораздо чаще:

на машинах, выпускаемых с конца 2006 года – через 60–90 тысяч километров пробега;
на старых моделях авто – при каждом техническом обслуживании.

Явным симптомом необходимости монтажа нового фильтра считается явление, когда, вне зависимости от числа оборотов, автомобиль начинает двигаться ощутимыми и малоприятными для водителя рывками. Почувствовав подобное поведение машины, автомобилист должен сразу же обратиться в сервис для замены описываемого топливного элемента.

Устанавливаем топливный фильтр на Рено Логан

На данный момент среди большинства автопроизводителей прослеживается общая тенденция. Все стараются максимально упростить конструкцию некоторых систем, чтобы сделать ее более дешевой.

Исключением не стала и топливная система Рено Логан.

В погоне за экономией, на рестайлинговых автомобилях было принято решение снять фильтр тонкой очистки топлива, который крепился на быстросъемных элементах и заменили его на сеточку, установленную на входе топливного насоса.

Столкнуться с этим могут все владельцы, которые приобрели Рено Логан 2009 и более позднего года выпуска. Похожая система начала использоваться и на Ларгусах, начиная с 2011 года.

Но, как и обычный топливный фильтр на Рено Логан, сетка со временем забивается и не смотря на большую площадь начинаются проблемы с подачей топлива. Чтобы сэкономить на ремонте можно самостоятельно заменить ее.

Для этого придётся полностью демонтировать насос.

Периодичностью замены

Замена топливного фильтра на Рено Логан, выпущенных до 2009 года необходимо производить каждые 45 тысяч километров. Это соответствует прохождению третьего планового ТО

Но важно помнить, что использование некачественного топлива значительно сокращает ресурс детали

На более новых моделях замена производится одновременно с бензонасосом, поскольку фильтр сделан в виде сетки и по сути защищает только от крупного мусора, способного оказаться в топливном баке во время заправки.

Поэтому считается, что срок службы детали не ограничен.

Но, если во время движения чувствуется потеря мощности, слабая реакция на педаль газа, то следует проверять состояние этой детали при оценке состояния топливной системы.

Выбор нового фильтра

В качестве замены могут быть использованы детали следующих производителей:

MANN WK 6002,
Mahle KL 416/1,
Bosch 0450905287.

Для более поздних моделей есть несколько вариантов устранения проблемы. Наиболее радикально – установить новый топливный насос Рено Логан, артикул 6001547605. Можно поменять лишь сеточку, арт. 6001546326. Данные запчасти будут стоить уже гораздо дороже. Цена нового бензонасоса может достигать 17-18 тысяч рублей, поэтому в качестве замены можно рассмотреть следующие детали:

Asam 30290,
Bosch 0986580957.

Замена фильтра

На некоторых форумах советуют отключить реле бензонасоса. Но данный способ не эффективен, потому что при разрыве цепи ЭБУ автоматически останавливает двигатель и давление в топливной рампе не успевает сброситься.

Замена сетки

Работа начинается с извлечения топливного модуля. Перед процедурой необходимо так же сбросить давление в системе.

Крепление насоса осуществляется за счет фасонной гайки. Для того, чтобы ее открутить потребуется специальный съемник. Чтобы открутить ее в гаражных условиях, нужно найти деревянный стержень и ударами по нему постараться провернуть гайку. Сорвав ее, можно пользоваться обычным ключом.

Насос нужно доставать медленно, чтобы из него слилось максимальное количество бензина. Но в любом случае сохраниться небольшое количество, поэтому нужно подставить под него какую-нибудь тару, чтобы не залить салон бензином.

Очень важным моментом при обратной сборке является правильная установка бензонасоса. Он должен стоять точно по центру отверстия, иначе затягивая гайку трудно обеспечить плотное прилегание крышки к резиновому кольцу, в результате система не будет герметичной, в салоне будет появляться запах топлива после заправки на АЗС.

Замена топливного насоса и фильтра Рено Логан 1

Пошаговое руководство, как заменить насос и фильтр Renault Logan 1:

Доступ к лючку топливной установке получаем, сняв пассажирское сидение сзади. Чтобы разомкнуть крепления, усилием тянем подушку вверх, сильно удерживая нижнюю ее часть.
Видим защитную крышку бака. Стрелкой обозначается расположение защелкивающего механизма, который открывается плоской отверткой путем надавливания на крышку по направлению к изображению стрелки. Сдвинув крышку, снимите ее.

Чтобы не загрязнить систему мелкими частицами, внешняя часть бака очищаются компрессором, пылесосом.
Затем убираются провода, подключенные к топливному насосу. Низ разъема обозначается флажком

Осторожно поддеваем его шилом или отверткой, отводим в сторону, снимаем. Приступаем к снятию шланга бензонасоса, который фиксируется при помощи быстросъемов

Открепляются фиксаторы нажатием на боковые выступы

Приступаем к снятию шланга бензонасоса, который фиксируется при помощи быстросъемов. Открепляются фиксаторы нажатием на боковые выступы

Отведите шланг в сторону, чтобы он не мешал.

Пластиковая гайка крепко зафиксирована, поэтому используйте приспособление для съема насоса. Если его нет можно применить газовый ключ, ножкам которого дается упор на бортики гайки. Проворачивать фиксатор нужно против часовой стрелки.

Протираем резиновую прокладку досуха. Игнорирование этого шага приведет к разбуханию прокладки из-за влаги.
Корпус топливного насоса извлекаем. Если поплавок мешает, наклоняем блок, ищем положение, позволяющее поплавку пройти через отверстие.
Подготовьте емкость для слива топлива из модуля. Прижимая клапан, находящийся сзади бензонасоса, сливаем жидкость.

Затем переходим непосредственно к замене блока бензонасоса автомобиля Логан 1 поколения.

Разбираем модуль

Для упрощения обратного монтажа топливного насоса Рено Логан, лучше сфотографировать блок, расположение проводов, трубок.

1. Отсоединяем колодку проводов датчика указателя уровня топлива. 2. Выводим провода датчика из держателя на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие в направляющей датчика и отжимаем фиксатор датчика. 4. Снимаем датчик указателя уровня топлива.

При снятии нижней части блока не применяйте силу, чтобы не повредить крепления

Осторожно проводим очистку, особенно бережно относимся к прокладке и мембране

1. Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля. 2. Сжимаем две защелки. 3. Вынимаем крышку топливного модуля с держателем насоса из корпуса модуля. 4. В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса.

Затем отсоединяем клеммы, демонтируем поплавок. Запомните, как располагается насос на старом фильтре, чтобы повторить аналогично при замене новым.

1. Снимаем с трубки регулятора давления топлива уплотнительное кольцо. 2. Также снимаем опорную шайбу пружины. 3. Снимаем пружину с трубки регулятора давления топлива. 4. Отжимаем фиксатор отверткой.

Осторожно, не повредив трубки, нужно избавиться от штуцеров старого очистительного узла. Затем перед заменой блока бензонасоса Renault Logan 1 поколения надеваем новые бензостойкие трубки, разогрев их феном. Для надежности крепления трубочек зафиксируйте их металлическими хомутами

Для надежности крепления трубочек зафиксируйте их металлическими хомутами.

1. Выводим трубку регулятора давления топлива из гнезда в крышке модуля. 2. Нажимаем отверткой на усик наконечника «массового» провода. 3. Отсоединяем провод от регулятора давления топлива. 4. Отжав фиксатор отверткой.

Монтируем модуль по фотографии.

1. Снимаем крышку топливного модуля с держателя насоса. 2. Поддев отверткой сетчатый фильтр. 3. И снимаем его со штуцера топливного насоса. 4. Отжимаем два фиксатора.1. Вынимаем топливный насос из держателя. 2. Отсоединяем наконечники проводов от топливного насоса (черный «–», красный «+»). 3. Снимаем гофрированную трубку с патрубка насоса. 4. При установке топливного модуля в бак стрелка на крышке модуля должна располагаться напротив метки на баке, выполненной зеленой краской.

Как производится замена топливного фильтра

Замена топливного фильтра своими руками…

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля. Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше. Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.

Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять. У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ. Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.

Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса. Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть. После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.

Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди. После сжатия двух красных фиксаторов относящихся к наконечнику тройника нужно снять непосредственно сам наконечник тройника с фильтрового штуцера. Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.

Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.

Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.

Порядок разборки:

Снизим давление в топливной системе.
Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
Также отсоединим конец трубки с другой стороны.
Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.

Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.

Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.

Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.

Вам так же будет интересно узнать:

Какой неразборный масляный фильтр

Фотоснимки машины

КПП автомат

Замена термостата двигателя

На авто ремонт двери своими руками

Как сменить масло на двигателе

Описание замены рулевых наконечников

Задние колодки Рено системы Lucas и Bendix

Статья о замене дворников

Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)

На старых моделях Рено Логан, сошедших с конвейера до осени 2006 года, топливный фильтр разместили под бензобаком в районе правого заднего колеса, в том месте, где топливные патрубки выходят из бака. На автомобили, выпущенные уже после осени 2006 года, топливный фильтр стали устанавливать внутри топливного бака вместе с бензонасосом.

На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
Устанавливаем под очистительный элемент емкость для слива остатков бензина

С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопка) и отсоединяем наконечники топливных патрубков.

Оттягиваем хомут и извлекаем из него топливный фильтр.

Устанавливаем новый фильтр в обратном порядке

При монтаже обратите внимание на стрелку, имеющуюся на его корпусе. Она указывает направление движения топлива по магистрали. Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов.

Подсоединяем колодку жгута проводов к разъему крышки топливного модуля и клемму провода к «минусовому» выводу аккумулятора.
Для заполнения системы топливом запускаем двигатель. При этом в течение 2 – 4 с вы будете слышать пощелкивания работающего топливного насоса. Когда насос выключится, проверяем герметичность соединений топливных шлангов и фильтра. Тройник и топливную трубку с поврежденными наконечниками, неисправными фиксаторами и фильтр с негерметичным корпусом заменяем новыми.

Спускаем давление в топливной системе.
Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.

Счищаем всю грязь с поверхности и вынимаем разъем с проводами.

Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.

Далее съемником откручиваем уплотнительное кольцо и извлекаем его.

После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.

Извлекаем блок топливного фильтра.

Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.

Далее производим монтаж всех элементов в обратной последовательности.

ПОДРОБНОСТИ: Замена салонного фильтра на Рено Лагуна

Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.

Подготовительный этап

Отключаем зажигание и поднимаем капот.
Снимаем с аккумулятора клемму «минус».

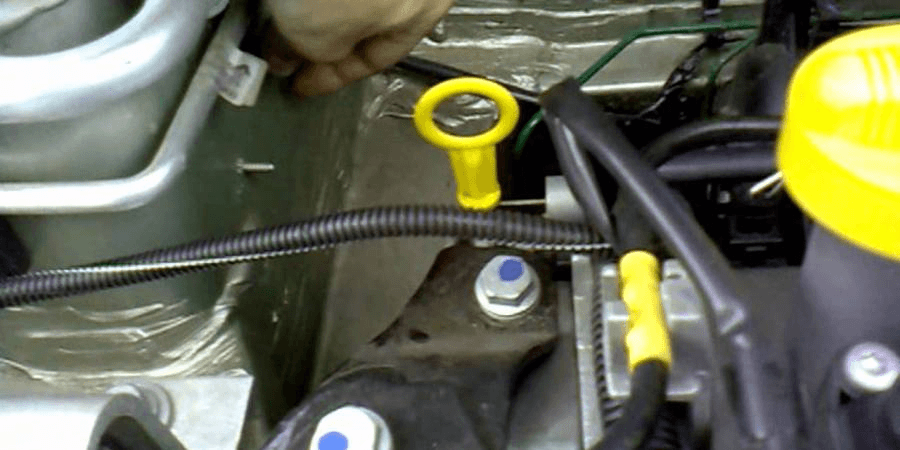

Открываем крышку блока реле. Он расположен возле аккумулятора.
Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
Устанавливаем минусовую клемму на место.
Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
Выключаем зажигание.
Скидываем минусовую клемму с аккумулятора.

Замена топливного фильтра

Находим фильтр снизу автомобиля.
Очищаем его и трубопроводы от грязи с помощью металлической щётки, ветоши и средства WD-40.
Отсоединяем подводящий трубопровод, нажимая кнопку-фиксатор на наконечнике.
Сливаем остатки бензина в приготовленную ёмкость.
Отсоединяем трубопровод с другой стороны. Вытекающее топливо направляем в ёмкость.
Ослабляем хомут крепления и извлекаем топливный фильтр.
Устанавливаем новый фильтр. Следим, чтобы стрелка на фильтре топлива совпадала с направлением движения бензина в системе.
Защёлкиваем наконечники на входе и выходе топливного фильтра.
Устанавливаем реле топливного насоса и устанавливаем клемму на аккумулятор.

Видео про замену топливного фильтра на Рено Логан

Если в пошаговой инструкции не всё понятно, то предлагаем просмотреть видео о замене фильтра на автомобиле Renault Logan.

Инструкция по замене топливного фильтра на новых моделях Рено Логан

Спускаем давление в топливной системе.
Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.
