Турбонаддув: устройство турбокомпрессора

Как останавливать турбированный мотор?

Много проблем возникает при неправильной остановке турбированного мотора. В таких случаях смазка перестает поступать к подшипникам турбины, на которых остается лишь часть жидкости. В случае с перегретой турбине такая ситуация является очень опасной, ведь оставшееся масло быстро испаряется, а сами подшипники загрязняются смолистыми элементами. Итог – поломка дорогостоящей турбины.

Чтобы не допустить такой проблемы в будущем, не желательно глушить мотор сразу – дайте ему поработать хотя бы 1-2 минуты в холостом режиме. Этого будет достаточно для выравнивания температуры и исключения проблем со смазкой.

Принцип работы двигателя с турбонаддувом

Работа системы турбонаддува основана на использовании энергии отработавших газов. Отработавшие газы вращают турбинное колесо, которое через вал ротора вращает компрессорное колесо. Компрессорное колесо сжимает воздух и нагнетает его в систему. Нагретый при сжатии воздух охлаждается в интеркулере и поступает в цилиндры двигателя.

Несмотря на то, что турбонаддув не имеет жесткой связи с коленчатым валом двигателя, эффективность работы системы во многом зависит от числа оборотов двигателя. Чем выше частота вращения коленчатого вала двигателя, тем выше энергия отработавших газов, быстрее вращается турбина, больше сжатого воздуха поступает в цилиндры двигателя.

В силу конструкции, турбонаддув имеет ряд негативных особенностей, среди которых с одной стороны задержка увеличения мощности двигателя при резком нажатии на педаль газа — турбояма, с другой — резкое увеличение давления наддува после преодоления турбоямы — турбоподхват.

Система с двумя параллельными турбокомпрессорами применяется в основном на мощных V-образных двигателях (по одному на каждый ряд цилиндров). Принцип работы системы основан на том, что две маленькие турбины обладают меньшей инерцией, чем одна большая.

При установке на двигатель двух последовательных турбин максимальная производительность системы достигается за счет использования разных турбокомпрессоров на разных оборотах двигателя. Некоторые производители идут еще дальше и устанавливают три последовательных турбокомпрессора — triple-turbo и даже четыре турбокомпрессора — quad-turbo.

Комбинированный наддув объединяет механический и турбонаддув. На низких оборотах коленчатого вала двигателя сжатие воздуха обеспечивает механический нагнетатель. С ростом оборотов подхватывает турбокомпрессор, а механический нагнетатель отключается. Примером такой системы является двойной наддув моторов TSI от Volkswagen.

Минусы двигателя с турбонаддувомО плюсах мы поговорили в начале статьи, теперь расскажем про минусы двигателя с турбонаддувом. Обратная сторона повышения мощности мотора при сохранении общих характеристик, то есть форсирования, – более интенсивный износ узлов, как следствие, снижение ресурса силовой установки. Кроме того, турбины требуют применения специальных сортов моторных масел и строгого соблюдения рекомендуемых изготовителем сроков обслуживания. Еще более требователен к вниманию владельца воздушный фильтр.

Еще один явный недостаток системы турбонаддува – она очень чувствительна к износу поршневой группы. Возрастание давления картерных газов ощутимо снижает ресурс турбины. При продолжительной работе в таких условиях наступает «масляное голодание» и поломка турбокомпрессора. Причем повреждение этого агрегата вполне может привести к выходу из строя всего двигателя.

Наличие технически сложного турбонаддува двигателя делает мотор автомобиля более сложным, увеличивая число деталей, а значит, снижая общую надежность. К тому же, ресурс самого турбокомпрессора значительно меньше, чем аналогичный показатель двигателя в целом.

Как правильно ездить на дизеле с турбиной

Слишком активная езда без охлаждения может быстро вывести турбину из строя. Поэтому после интенсивных «покатушек» нужно постоять несколько минут на холостых и только потом глушить мотор. За это время циркулирующее масло охладит конструкцию турбины до нормальной температуры.

Чтобы долго не ждать остывания турбомотора, рекомендуется перед парковкой ехать в спокойном режиме. А если надолго попали в пробку, то не стоит резко ускоряться. Иначе можно спровоцировать критический перегрев, ведь двигатель с турбиной и так будут слишком нагреты от длительного простоя без движения.

Турбина постоянно подвергается высоким нагрузкам. В процессе езды лучше придерживаться средних оборотов. Иногда необходимо разгонять двигатель до очень высоких оборотов, чтобы в системе турбонаддува активировался естественный процесс очистки.

В зимнее время нужно мотору и турбине дать немного прогреться и только потом трогаться. Нельзя допускать перегазовок

Особое внимание должно уделяться качеству масла и горючего. Вовремя нужно менять моторное масло и фильтры

Ну и, конечно же, следует часто проверять уровень моторного масла, а не только перед дальней поездкой. Если уровень падает, подшипники недополучают необходимого количества смазки. Это приводит к быстрому износу деталей турбины. Тут уже нужно разбираться, куда уходит масло. Возможно сломался масляный насос или масляная система разгерметизировалась.

Бережная езда и своевременное обслуживание уберегут турбину от выхода из строя. При своевременном обнаружении поломок возможен ремонт турбины своими руками. Иногда достаточно лишь подтянуть хомуты или заменить ремкомплект.

Турбонаддув – назначение, устройство и принцип работы

Турбонаддув – это такой способ агрегатного наддува, при котором подача воздуха в цилиндры двигателя происходит под давлением, нагнетаемым действием энергии отработавших газов. Сегодня такой метод – самый эффективный, призванный увеличивать мощность двигателя, не повышая объёма его цилиндров и частоты вращения коленчатого вала. Кроме этого, использование турбонаддува даёт экономию топлива в соотношении расхода к мощности и уменьшает токсичность отработавших газов, осуществляя более полное сгорание топлива.

Применение система турбонаддува находит на обоих типах двигателей – и на бензиновых, и на дизельных. Однако на последних она гораздо эффективнее за счёт их более высокой степени сжатия и сравнительно небольшой частоты вращения коленчатого вала.

Использование же турбонаддува для бензиновых двигателей ограничено, во-первых, вероятностью наступления детонации, обусловленной значительным увеличением оборотов двигателя, а во-вторых, перегревом турбонагнетателя из-за повышенной температуры отработавших газов – около 1000°С, в то время как у дизелей она составляет порядка 600°С.

Устройство

Основная часть компонентов турбонаддува – это типовые элементы впускной системы. Присутствие же в системе турбокомпрессора, интеркулера и конструктивно новых элементов управления становится отличительной особенностью именно турбонаддува.

Хотя конструкции отдельных систем турбонаддува и различаются, можно обозначить их общие компоненты. Помимо вышеперечисленных турбокомпрессора, интеркулера и элементов управления это воздухозаборник с воздушным фильтром, дроссельная заслонка, впускной коллектор, напорные шланги и соединительные патрубки, а в некоторых системах ещё и впускные заслонки.

Турбокомпрессор или турбонагнетатель — главный конструктивный компонент системы турбонаддува. Он нагнетает воздух во впускную систему.

Его устройство выглядит следующим образом:

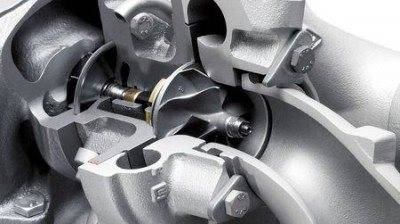

Устройство турбонагнетателя: 1 — корпус компрессора; 2 — вал ротора; 3 — корпус турбины; 4 — турбинное колесо; 5 — уплотнительные кольца; 6 — подшипники скольжения; 7 — корпус подшипников; 8 — компрессорное колесо.

Турбинное колесо, находясь в специальном теплоустойчивом корпусе, превращает энергию потока отработавших газов в энергию вращения и перенаправляет её на компрессорное колесо. С его помощью воздух всасывается, сжимается и подаётся в цилиндры двигателя. Оба эти колеса жёстко закреплены на роторном валу, вращающемся на подшипниках скольжения плавающего вида. Интеркулер является радиатором жидкостного или воздушного типа. Он охлаждает сжатый воздух, увеличивая его плотность и давление.

Главный элемент управления системой турбонаддува – это регулятор давления наддува, он, по сути, является перепускным клапаном (wastegate). Его задача – ограничивать энергию отработавших газов и направлять часть их потока в обход турбинного колеса. Таким образом, достигается оптимальная величина давления наддува. Привод перепускного клапана – электрический или пневматический. Для его срабатывания система управления двигателем подаёт сигнал от датчика давления наддува.

Как работает турбонаддув

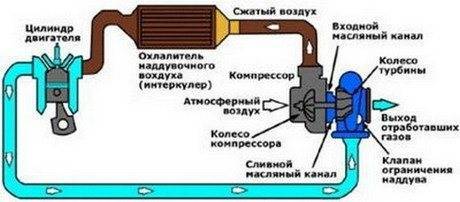

Принцип работы турбонаддува берёт за основу использование энергии отработавших газов. Их струя заставляет вращаться турбинное колесо, передающее вращение через роторный вал компрессорному колесу. С помощью последнего происходит сжатие воздуха и его нагнетание в систему.

Принцип работы турбонаддува

Интеркулер охлаждает воздух, нагретый при сжатии, после чего тот подаётся в цилиндры двигателя.

Хотя система турбонаддува и не связана жёстко с коленчатым валом, её эффективность напрямую зависит от частоты оборотов двигателя. Увеличение оборотов коленчатого вала ведёт к повышению энергии отработавших газов и, соответственно, частоты вращения турбины, что влечёт за собой более интенсивное поступление воздуха в цилиндры двигателя.

Визуальный осмотр

В самом начале проведения диагностики проверяется уровень и качество моторного масла

Также очень важно, чтобы внутрь турбокомпрессора не попадали сторонние предметы

Затем можно приступать к анализу выхлопного газа. Уменьшение мощности и общей динамики, а также черный выхлоп указывает на переобогащение топливной смеси. Это может быть вызвано недостаточным количеством подаваемого в цилиндры кислорода из-за неисправностей в системе впуска. Иногда мощность падает из-за утечек на выпуске.

Для проверки потребуется завести двигатель и послушать нет ли посторонних шумов при работе турбокомпрессора. Не должно быть свистящих или скрипящих звуков, шума прорывающегося воздуха в местах соединения и тому подобного. Проверяются на герметичность патрубки по которым подается воздух в мотор. Наличие любых неплотностей или повреждений недопустимо

Важно проверить состояние воздушного фильтра – загрязнения снижают его пропускную способность, что ведет к недостаточному количеству воздуха в цилиндрах

Появление белого или сизого дыма может быть вызвано как неисправность самого компрессора, так и других узлов двигателя. На эту проблему может также указать и резко возросший расход масла.

При таких обстоятельствах следует еще раз перепроверить воздушный фильтр и ротор турбины. Забитый фильтр не пропускает достаточного количества воздуха, а это ведет к перепаду давления между корпусом и картриджем с подшипниками, из него начинает течь масло и попадать в корпус компрессора. Если и здесь все в порядке, тогда следует осмотреть сливной маслопровод на присутствие перегибов, повреждений и т.п.

Эксплуатация турбины

Устройство турбокомпрессора делает его зависимым от качества масла, поэтому пытаться сэкономить на нем не стоит. Несвоевременно поменянное масло может стать причиной нарушений в работе механизма.

Автомобиль, оснащенный турбиной, нуждается после покупки в замене масла и тщательной прочистке топливной системы, при этом смешивать разные масла нельзя.

После продолжительной поездки сразу глушить двигатель не рекомендуется, дав ему немного поработать и охладиться. Резкое выключение может сказать на снижении прочности элементов конструкции, вызванном перепадом температуры.

Особенности эксплуатации турбированных двигателей

На режимах разгона автомобиля в силу инерционности системы возникает явление, получившее название “турбояма”. Сущность явления заключается в следующем:

• Автомобиль движется с небольшой постоянной скоростью.
• Турбина вращается в соответствующем режиме.
• При резком нажатии на педаль ускорения в цилиндры двигателя подается больше топлива.
• После его сгорания образуются отработавшие газы, которые с большей силой воздействуют на турбину и увеличивают мощность двигателя. Однако происходит это с некоторой временной задержкой.

Таким образом, между моментом нажатия на педаль и фактическим ускорением автомобиля присутствует некоторая временная задержка – “турбояма”. Также данное явление проявляется в виде недостатка крутящего момента на малых оборотах двигателя.

Виды систем турбонаддува

Производители разработали различные способы избавления от “турбоямы”:

• Турбина с изменяемой геометрией. Конструкция предусматривает изменение сечения входного канала. За счет этого выполняется регулирование потока отработавших газов.
• Два турбокомпрессора, установленных последовательно (Twin Turbo). На каждый режим работы (обороты двигателя) предусматривается свой компрессор.
• Два турбокомпрессора, установленных параллельно (Bi Turbo). Схема разбиения на две турбины снижает инерцию системы, и турбояма становится не так ощутима.
• Комбинированный наддув. Устройство предусматривает и механический, и турбонаддув. Первый включается при низких оборотах, второй при высоких.

Что такое турботаймер и для чего он необходим

Другой стороной инерционности системы с турбокомпрессором является необходимость снижать обороты постепенно. Нельзя резко выключать зажигание после того, как двигатель работал на высоких оборотах. Это обусловлено тем, что подшипники будут продолжать вращение, а поскольку масло не будет подаваться в систему – возникнет повышенное трение. Оно, в свою очередь, спровоцирует быстрый износ вала турбины.

Для решения этой проблемы применяется турботаймер. Это устройство устанавливается на приборной панели и подключается в цепь зажигания. После выключения зажигания ключом система запускает таймер, который глушит двигатель спустя некоторое время, давая возможность турбине снизить обороты до приемлемых значений.

Недостатки турбонаддува

Повышенная мощность и увеличенный объём сгораемого топлива приводит к тому, что температура при такте сжатия повышается в разы. Это в свою очередь создаёт опасность возникновения детонации. И чтобы избежать этого требуется установка дополнительных элементов — промежуточных охладителей, регуляторы степени сжатия и т.д.

Система включает в себя несколько элементов:

• Турбокомпрессор;
• Интеркулер;
• Регулировочный клапан (поддерживающий заданное давление);
• Перепускной клапан;
• Выпускной коллектор.

Также современные системы турбонаддува оснащаются многочисленными датчиками, позволяющими лучше контролировать весь процесс.

Многие производители сейчас устанавливают свои собственные версии турбонаддува, в том числе и на дизельные версии. В целом они демонстрируют довольно неплохие результаты. Автомобилисты при покупке получают возможность выбрать ту версию, которая им подходит больше всего. Это касается не только наличия дополнительных опций, но и двигателя. Производители же постоянно работают над повышением эффективности — снижение расхода топлива и одновременное улучшение динамических характеристик автомобиля.

Существует два типа монтажных комплектов ГБО для данных типов двигателей.

1

Комплект разработан под конкретный автомобиль и имеет определенный код, присутствует монтажная схема и готовая прошивка без возможности ее изменения.

Эти комплекты выпускают самые известные и премиальные бренды, такие как Prins(Голландия) и BRC(Италия).

Конечно, готовая прошивка от производителя ГБО, для разработки которых используются специальные стенды — это большой плюс, но есть и минусы — мы ограничены списком переводимых двигателей на газовый вид топлива. Существует таблица автомобилей, на которые есть готовые решения, но, к сожалению, мы ограничены этим списком, но он постоянно пополняется.

2

Универсальный комплект ГБО для двигателей с непосредственным впрыском топлива.

Он покрывает минусы варианта исполнения комплектов, описанных выше, но также имеет свои нюансы. После установки газового оборудования на автомобиль заливается прошивка, она универсальная и корректная настройка зависит только от мастерства и профессионализма мастера, также никто из клиентов не застрахован от того, какие форсунки или редуктора достанет мастер со своего склада.

Это и есть тот минус, о котором мы писали выше, плюсом же является то, что список автомобилей, на которые можно установить данное оборудование, существенно больше. В частности, это практически вся VAG группа, а также такие гиганты как BMW, Volvo, Toyota, Honda, Nissan, Mitsubishi и т. д.

Получить консультацию ➔

Устройство и особенности турбины

Агрегат состоит из двух устройств — турбины и компрессора. Задача первой преобразовывать энергию выхлопных газов, а второго — подавать сжатый воздух в цилиндры. «Крыльчатки» — главные составляющие части этой системы, представляют собой два лопастных колеса (компрессорное и турбинное).

По своей сути компрессор — это насос, его единственная задача заключается в подаче сжатых атмосферных воздушных масс в цилиндры. Кислород необходим для сжигания топлива, чем больше его поступит, тем больше силовой агрегат сможет сжечь. В результате это приводит к значительному увеличению мощности движка без физического увеличения объёма или количества цилиндров. Система турбонаддува состоит из следующих компонентов:

• корпус компрессора;
• корпус турбины;
• корпус подшипников;
• компрессорное колесо;
• турбинное колесо;
• ось или вал ротора.

В турбонаддуве основным элементом выступает ротор, который защищается корпусом и крепится к специальной оси. И сам ротор, и корпус турбины изготавливаются из термостойких сплавов — это необходимо из-за того, что они находятся в постоянном контакте с газами высокой температуры.

Ротор и крыльчатка вращаются в разных направлениях с большой скоростью — такое решение обеспечивает их плотный прижим друг к другу. Принцип работы в следующем:

1. Отработанные газы поступают в выпускной коллектор.
2. Затем — в специальный канал, расположенный в корпусе нагнетателя, который выполнен в форме улитки.
3. В «улитке» газы разгоняются до большой скорости и подаются на ротор.

Благодаря такому принципу и обеспечиваются вращение турбины. Что касается оси турбонагнетателя, то она крепится на специальных подшипниках скольжения и смазывается за счёт поступления жидкости из моторного отсека. Утечка смазочной жидкости предотвращается благодаря наличию прокладки и уплотнительным кольцам. Кроме того, дополнительную герметизацию обеспечивают смешанные и отдельные потоки отработанных газов и воздуха. Такое технологическое решение не обеспечивает гарантии в 100%, что выхлоп не попадёт в сжатый воздух, однако система этого и не требует.

История

Многие думают, что турбированные моторы появились не так давно. Но это, на самом деле, произошло в XX веке. В 1911 году американский изобретатель А. Бюхи получил официальный патент на промышленное производство системы, которое позволило увеличивать мощность мотора в несколько раз.

Несмотря на то, что Альфред Бюхи понял, как правильно «сжимать» воздух на впуске, на практике этот процесс впервые начал работу в момент, когда фирма General Electric приступила к экспериментам с газовым наддувом. Через 10 лет турбонагнетателем оснастили двигатель Liberty на биплане. Ему удалось тогда подняться на высоту более 10 км.

Первые турбины давали хорошую прибавку к мощности, но были очень громоздкими. Они увеличивали и так большой вес автомобилей. По этой причине дальнейшее распространение турбонаддува не пошло. Например, в Америке не спешили встраивать ее в выпускаемые машины.

Система турбонаддува использовалась в европейских странах. В те годы как раз нагрянул бензиновый кризис. Снизить объем двигателя и повысить его мощность помогал турбонаддув. Со временем система подвергалась совершенствованию, но проблема большого расхода топлива оставалась. Решить ее удалось только в 1970 году, когда компания Мерседес представила авто с дизельным двигателем с турбонаддувом. Теперь расход топлива был снижен, поскольку дизельный агрегат оказался не таким «прожорливым».

Кстати, турбокомпрессоры использовались в авиационном строительстве еще до Второй Мировой войны. Немного позже их устанавливали на пассажирских лайнерах. Таким образом, можно сказать, что турбонаддув появился в прошлом веке, но свою заслуженную популярность получил лишь через 100 с лишним лет.

Типы турбин

• Раздельный. Он имеет два сопла для каждой пары цилиндров и два входа для отработавших газов. Первое сопло предназначено для быстрого реагирования, второе служит для максимальной производительности. В конструкции есть разделенные выпускные каналы. Сделано это для предотвращения перекрытия каналов при выпуске выхлопных газов.
• Компрессор с переменным соплом. Также он известен, как турбина с изменяемой геометрией. Применяется на моторах с маркировкой TDI от «Фольксваген». Здесь в конструкции имеется 9 подвижных лопастей. Они могут регулировать поток выхлопных газов, что идут к турбине. Угол наклона лопастей – регулируемый, что позволяет согласовать давление нагнетаемого воздуха и скорость движения газов с оборотами ДВС.

Для большей производительности на автомобиль может быть установлено два компрессора. Такие системы получили маркировку «Твин-турбо».

Устанавливаются данные механизмы последовательно. При этом первая турбина работает на низких оборотах, а вторая на высоких. На V-образных моторах нагнетатели устанавливаются параллельно (на каждый ряд по одной турбине). Как показывает практика, установка двух небольших компрессоров значительно эффективнее, чем применение одного, но большого.

Преимущества турбокомпрессора.

1. Оснащенный турбокомпрессором двигатель имеет экономические и технические преимущества в сравнении с атмосферным (безнаддувным) давлением
2. Двигатель с турбокомпрессором имеет более высокую массу и мощность чем атмосферный двигатель
3. Двигатель с турбокомпрессором не такой огромный, как атмосферный, с той же мощностью

Кривая крутящего момента двигателя оснащенным турбокомпрессором, лучше адаптируется к специфическим условиям эксплуатации. Это, например, когда водитель огромного и тяжелого грузового автомобиля значительно реже переключает передачи на дороге горной местности, плюс само вождение будет более “мягким”.

Также отметим, что на базе атмосферных двигателей можно производить версии, оснащенные турбокомпрессором, которые будут отличаться по мощности.

1. Турбокомпрессор, укомплектованный в двигатель обеспечивает лучшее сгорание топлива. И это подтверждает уменьшение потребления топлива грузовиками на больших пробегах
2. Улучшая сгорание, турбокомпрессор уменьшает выброс токсичности отработавших газов
3. Двигатель с турбокомпрессором работает намного стабильнее своего атмосферного аналога такой же мощности, и издает меньше шума
4. Турбокомпрессор для двигателя и всей системе сгорания выступает как определенный глушитель в системе выпуска

Ремонт турбокомпрессоров (ремонт турбин).

Современный турбокомпрессор – высокотехнологическое устройство, следовательно, и ремонт турбин представляет собой сложную задачу, которая требует у мастеров внимательности, аккуратности, технических навыков с использованием качественных материалов.

Если Вы заметили какие-либо неполадки на своей технике, связанные с турбинным оборудованием, то вам необходимо моментально проконсультироваться у специалиста, мастера, и предпринять соответствующие меры.

Здесь главная задача мастера – определить все причины, содействующие проблемам с турбиной. Быстро и эффективно разобраться в неполадках, и решить их, заказав ремонт турбины.

Что касается причин, которые содействуют выходу турбокомпрессора из строя, то их может быть много. Например, значительно высокая температура отработавших газов, большая частота вращения вала и другие.

Также повредить турбину можно обычными (естественными) причинами неисправностей, не задавая больших нагрузок на двигатель:

1. Масляная недостаточность
2. Загрязнение масла химическими элементами
3. Загрязненный воздушный фильтр
4. Перегрев турбокомпрессора
5. Иные предметы, попавшие в улитку компрессора или механической турбины

Определяя и убирая все эти причины, и возможные другие, ремонт турбокомпрессоров и диагностика проходит следующим образом:

1. Разбирается все оборудование, детали тщательно очищаются и моются от смазки
2. Проводится дефектация, поиск трещин и признаков износа турбин
3. Проводятся ремонтные токарно-слесарные работы
4. Устанавливаются новые комплектующие на турбокомпрессор
5. Балансируется ротор вала и турбина, затем собирается, и проводится диагностика на утечку масла
6. По окончании, устанавливается улитка и чугунка

Проделывая весь вышеперечисленный комплекс мероприятий по ремонту турбокомпрессоров можно ремонтировать турбинное оборудование любой сложности: для легковых и грузовых автомобилей, автобусов, сельскохозяйственной, строительной техники и т.д. главное производить ремонт в заводских условиях .

Качественный ремонт турбин практически невозможен без качественного спецоборудования.

Балансировка – один из самых важных и основных моментов в ремонте турбокомпрессора, без проведения этой операции или проведения некачественной балансировки, ремонт можно считать недействительным.

Ремонт турбин для легковых и грузовых автомобилей, микроавтобусов, спецтехники необходимо производить опытными, квалифицированными специалистами в области гидрооборудования. К ремонту турбокомпрессора необходимо прилагать гарантийный талон, и обязательно инструкцию по установке и эксплуатации.

В конце отметим, что любой турбокомпрессор или механическая турбина нуждаются в определенном обслуживании. А именно, всегда нужно следить за смазкой всего оборудования. Потому, как недостаток масла обычно приводит к сильному износу, а то и выхода из строя запчастей.

Частые и основные признаки неисправности

– это черный или синеватый дым из выхлопной трубы, сокращенная мощность двигателя, увеличенный расход моторного масла или шум при работе турбокомпрессора.

На двигателе, который отлично работает, вовремя и качественно обслуживается, турбокомпрессор может безотказно работать в течение многих лет. Следовательно, не будет необходимости задумываться про ремонт турбокомпрессоров на своей технике на протяжении долгого времени.

Небольшой прирост или солидное увеличение мощности

Существует несколько способов форсирования силовой установки без турбонаддува. Можно произвести ряд доработок конструкции головки блока цилиндров, обеспечить установку спортивных распредвалов, поставить фильтр нулевого сопротивления, улучшить продувку и тем самым обеспечить подачу большего количество воздуха в цилиндры при  езде в режиме максимально высоких оборотов.

Вполне можно и вовсе не стремится менять количество поступающего в мотор воздуха, а вместо этого увеличить степень сжатия и перейти на использование горючего с более высоким октановым числом. Доступно даже расточить цилиндры и нарастить их объем. Это также позволит увеличить КПД Вашего мотора.

Все указанные способы уместны и работают, но только тогда, когда мощность планируется увеличить всего на 15-20%.

Если речь заходит о кардинальных изменениях и значительном увеличении мощности мотора, тогда без компрессора уже не обойтись. Наиболее эффективным методом будет установка турбокомпрессора. Более того, установка турбонаддува способна увеличить мощность  любого специально подготовленного для таких возросших нагрузок мотора.

В предыдущих статьях мы поверхностно  перечислили основные элементы системы турбонаддува. Теперь давайте подробнее рассмотрим те главные этапы и процессы, когда сначала воздух проходит в системе с установленным турбокомпрессором, а затем отработавшие газы приводят в действие компрессор. Для примера возьмем турбокомпрессор дизельного ДВС.

• В самом начале пути воздух пропускается через воздушный фильтр и оказывается на входе в турбокомпрессор;
• Внутри турбонагнетателя попавший туда воздух проходит процесс сжатия. При этом возрастает количество необходимого для эффективного сгорания топливно-воздушной смеси кислорода на единицу объема воздуха. В этот самый момент сжатия проявляется нежелательный в данном случае эффект нагрева воздуха от сжатия и снижение его плотности;
• Для охлаждения после сжатия в турбокомпрессоре воздух попадает в интеркулер. В интеркулере температура воздуха практически полностью возвращается на начальный уровень. Благодаря охлаждению достигается как увеличение плотности воздуха, так и снижается вероятность появления детонации от использования последующей топливовоздушной смеси;
• За интеркулером охлажденный воздух минует дроссельную заслонку и оказывается во впускном коллекторе. Последним этапом становится такт впуска, когда рабочая смесь окажется в цилиндрах двигателя;
• Объем цилиндра представляет собой неизменную постоянную величину, которая зависит от его диаметра и хода поршня. Благодаря турбокомпрессору этот объем активно заполняется сжатым и охлажденным воздухом. Это означает, что количество кислорода в цилиндре сильно возрастает по сравнению с атмосферными моторами. Не трудно догадаться, что чем большее количество кислорода поступило, тем больше горючего можно сжечь за рабочий такт. Сгорание большего количества горючего в результате приводит к заметному увеличению итоговой мощности мотора;
• После эффективного сгорания топливовоздушной смеси в цилиндрах двигателя наступает такт выпуска. На этом такте отработавшие газы уходят в выпускной коллектор через выпускные клапаны. Весь этот поток разогретого (от 500С до 1100С  зависимо от типа двигателя) газа проникает в турбину и начинает воздействовать на турбинное колесо. Колесо под давлением выхлопных газов передает энергию на вал турбины, а на другом конце вала находится компрессор.

Так и происходит процесс сжатия свежей порции воздуха для следующего рабочего такта. Одновременно происходит падение давления отработавших газов, а также снижается температура выхлопа. Это получается по причине того, что часть энергии газов уходит на обеспечение работы турбокомпрессора на другой стороне вала турбины;

Принцип работы автомобильного турбокомпрессора

Турбокомпрессор является сложным устройством, используемым в целях увеличения мощностных характеристик двигателя благодаря большему количеству воздуха, который подается в цилиндры. Принцип работы турбокомпрессора сводится к следующему:

• при попадании в мотор топливовоздушной смеси происходит ее сгорание, которая затем выходит через выхлопную трубу. В начале выпускного коллектора установлена крыльчатка, крепко соединенная с другой крыльчаткой, расположенной уже во впускном коллекторе;
• поток выходящих из двигателя выхлопных газов раскручивает крыльчатку, находящуюся в выпускном коллекторе, которая в свою очередь приводит в движение крыльчатку, установленную на впуске;
• так, в мотор поступает большее количество воздушной массы, а значит, в него подается и больше топлива. Как известно, чем больше сгорает топливной смеси, тем мощнее становится двигатель. Задача автомобильного турбокомпрессора как раз и состоит в том, чтобы поставлять в силовой агрегат больше воздуха для сжигания большего количества топлива, за счет чего и достигается значительная прибавка мощности.

Рекомендуем: Аренда спецтехники — самосвал, нюансы и особенности этого процесса

Система турбонаддува использует энергию газов, которые образуются при сгорании топлива. Газы обеспечивают вращательные движения колеса турбинного типа, которое в свою очередь запускает компрессорное колесо, отвечающее за сжатие и нагнетание воздушной массы в систему. Далее происходит охлаждение воздуха при помощи интеркулера и подача его в цилиндры.

Очевидно, что хотя турбонаддув механически никак не связан с коленвалом двигателя, однако его работа и ее эффективность находится в прямой зависимости от скорости вращения коленчатого вала. Чем выше обороты двигателя, тем эффективнее работает турбонаддув.

Несмотря на свою практичность и эффективность, система турбонаддува имеет некоторые недостатки. Ключевым из них является появление турбоям – задержка в увеличении мощности ДВС.

Подобное явление проявляется вследствие инерционности системы – задержки в увеличении давления наддува при достаточно резком нажатии на газ, что может привести к разрыву между требуемой мощностью двигателя и производительностью турбины.
