Устанавливаем фаркоп на Рено Логан своими руками, инструкция и видео присутствует

Что потребуется для работы

При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.

Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).

Самым популярным производителем детали для данной модели является компания «Трейлер». Продукция компании «Трейлер» заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.

Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:

• схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
• на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
• владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.

2 Конструкция фаркопа и установка своими руками

Стандартный комплект фаркопа для модели Рено Логан включает в себя следующие детали (рассматриваем на примере фирмы “Трейлер”):

• две боковые пластины,
• поперечная балка,
• прицепной механизм крепления с шаровой головкой,
• электрическая розетка и провода,
• крепежные элементы (гайки и болты),
• подробная инструкция по монтажу и подключению.

Стандартный комплект фаркопа фирмы «Трейлер»

Для установки потребуется поставить автомобиль на смотровую яму, поднять ручной тормоз и установить дополнительные упоры под передние колеса. В первую очередь монтируется поперечная балка, которая крепится к лонжеронам кузова в специально предусмотренные отверстия. Следует поддеть отверткой пластиковые заглушки и вставить в них болты крепежных пластин, болты можно предварительно смазать (как шайбы и гайки). При проведении работ снимать бампер нет необходимости.

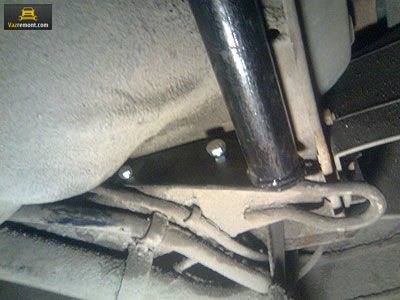

Установка ТСУ в смотровой яме

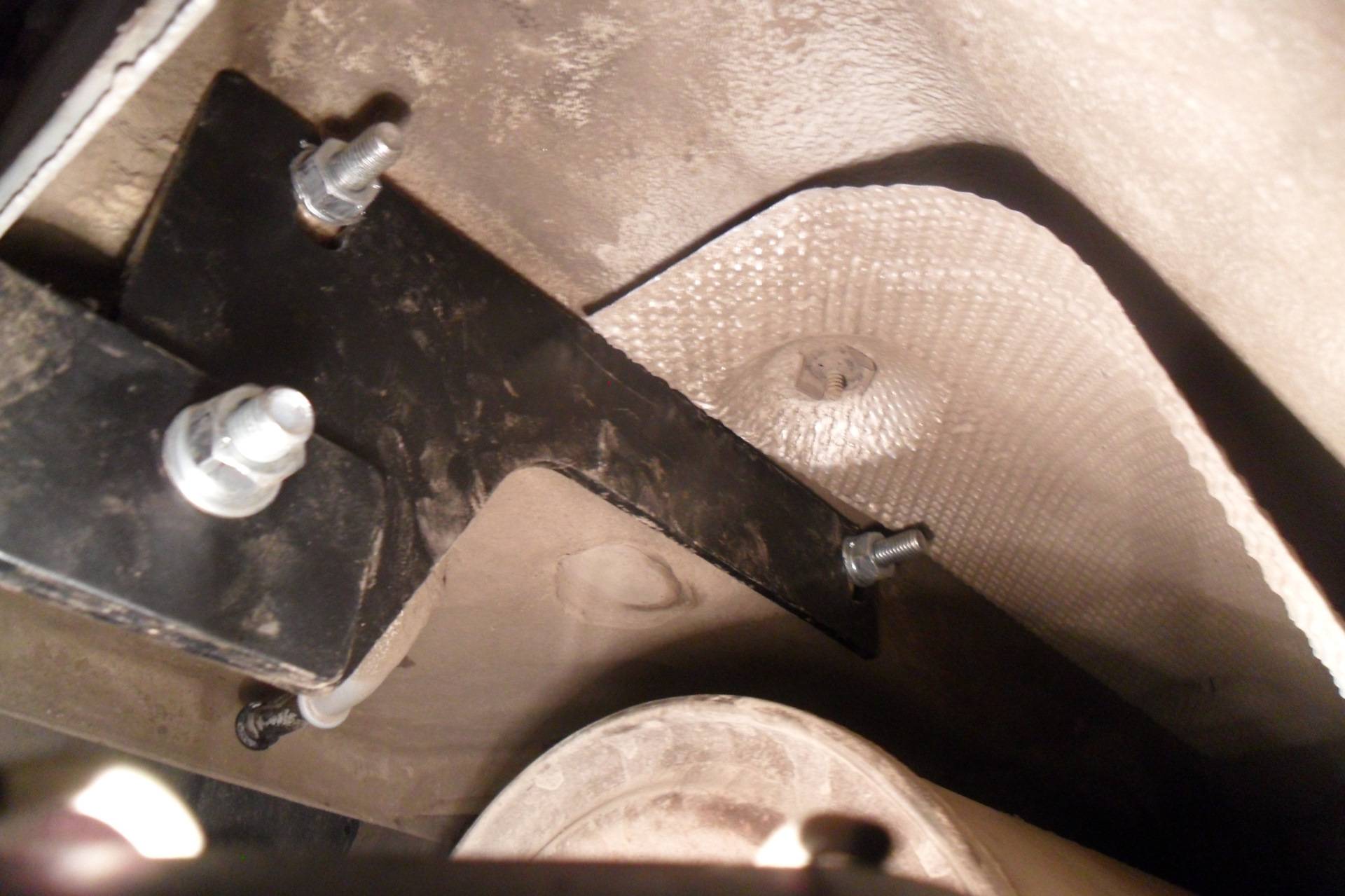

На вставленные слева и справа болты нанизываем пластины крепления. Далее установите шайбы и гайки из комплекта, после чего аккуратно затяните по два болта с каждой стороны. Затягивать их до упора не следует, так как вам еще потребуется регулировать положение балки. Далее установите балку и правильно отрегулируйте положение сцепного шара, который должен располагаться строго вдоль продольной оси автомобиля. Теперь установите буксирный крюк на предусмотренные конструкцией кронштейны и зафиксируйте три болта крепления механизма. Закрепите площадку под установку розетки, еще раз проверьте все крепления и затяните их до упора. Термозащиту можно возвращать на место, механическая часть установки фаркопа на этом завершена.

Установка фаркопа на ваз 2114

1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

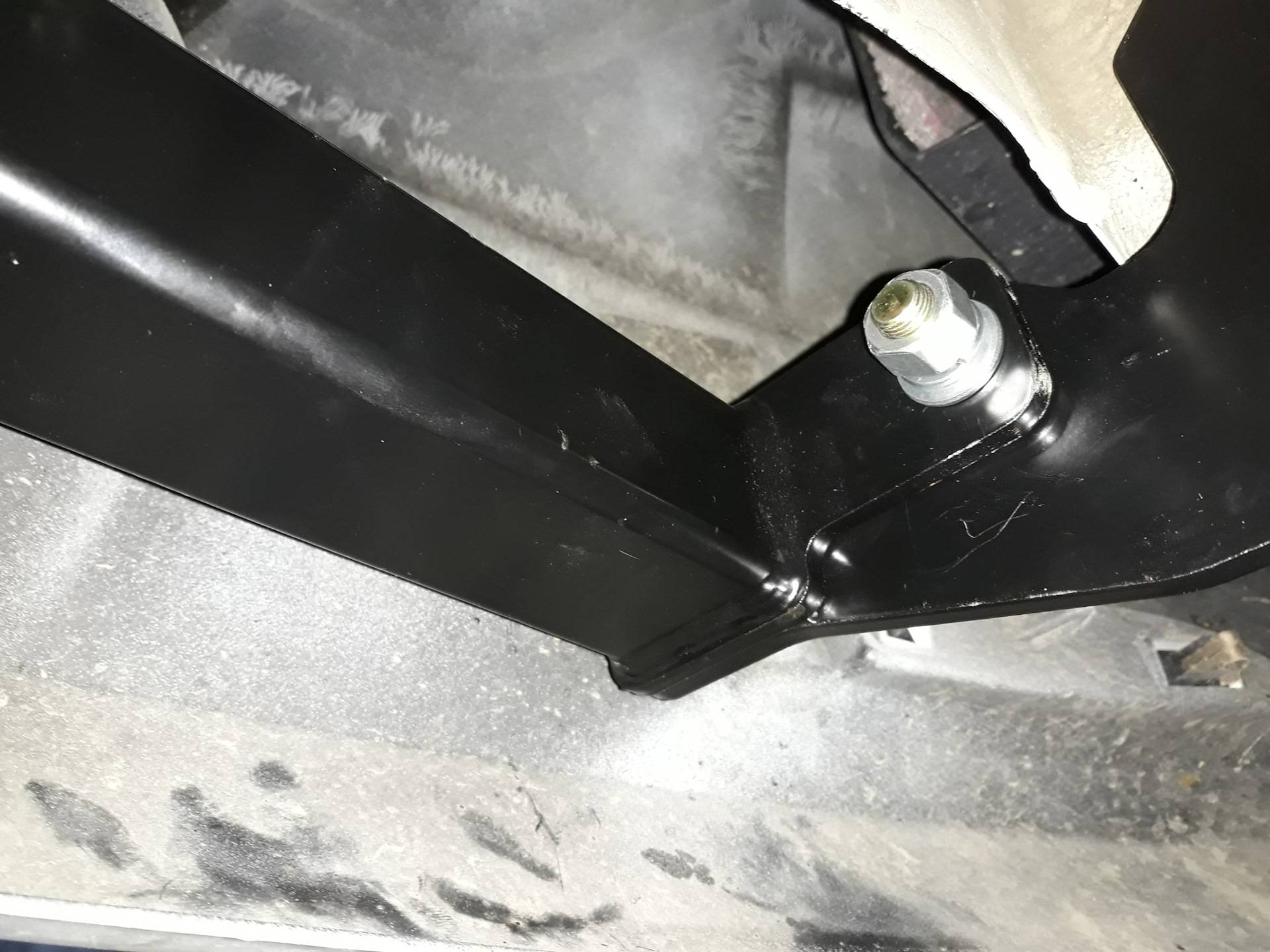

Поперечная балка

1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

Продольный элемент фаркопа

1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Схема электрики фаркопа

Конструкция фаркопа

Прежде чем описывать конструкцию этого механизма, нужно определить, что же это такое. Фаркоп, по своему назначению, является прицепным устройством. Он применяется для сцепки машины с прицепом. На него можно установить багажник под велосипед и другие предметы. Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма. Несущая рама крепится непосредственно к кузову машины. Соединительный механизм, по внешнему виду, напоминает крюк, у которого один конец имеет форму шара, а другой крепится к раме. В любом магазине можно приобрести устройство, изготовленное из хромированной стали. Многие водители склонны расценивать его, как элемент тюнинга.

Следует подчеркнуть, что фаркоп считается модельным изделием. Другими словами, для каждой модели выпускается конкретное приспособление.

Все они подразделяются на определенные группы. Если говорить про Рено Логан, то для этой модели подходит прицепное устройство типа А. Оно рассчитано на перевозку груза весом до 1.5 тонн. В магазинах имеется большой выбор прицепных устройств. При покупке нужно четко представлять себе условия, в которых оно будет эксплуатироваться. Главным параметром при этом служит масса груза, который планируется перевозить.

Детали фаркопа на Рено Логан

Фаркоп конструкции А самый простой и неприхотливый. Рассчитан на перевозку груза до 1500 кг. Вариант В — это полуавтомат на гайке с такой же грузоподъемностью. С — съемный полуавтомат на эксцентрике. Прицепное устройство типа F изготовляется по технологии ковки, с двумя отверстиями для монтажа. С его помощью можно перевозить груз до 2000 кг. Тип G так же кованный, но для крепления имеет 4 отверстия. Есть еще одна категория изделий, но она обладает низкой надежностью. Низкой, потому что ее сборка производится с помощью сварки. Выбирая фаркоп для своей машины, нужно знать и учитывать перечисленные выше особенности.

Комплектации, виды цены, рекомендации

Выделяют 3 вида фаркопов:

1. Стандартный – это «золотая середина» по функциональным качествам и стоимости. Он или приваривается к машине или привинчивается. Но на малолитражках смотрится не хорошо, больше подходит к внедорожникам.
2. Съемный (со съемным крюком) – не испортит вид автомобиля. Хотя и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки невидна, установка происходит легко и быстро.
3. Фланцевый – имеет 2 или 4 посадочных отверстия. Помните, что установка возможно только при наличии специальной площадки, которая находится на автомобиле.

В современных машинах внимание уделяется такому важному вопросу, как подключение электрики. Помните: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

• необходимо подвергнуть обработке отверстия антикоррозийными средствами;
• подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
• по окончании установки смазать сцепной шар;
• далее закрыть его колпачком.

Цена стартует от 5000 и до 20000 рублей на Renault Duster 4×4, без выреза бампера. Оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

Вам будет интересно прочитать про багажники на крышу, дневные ходовые огни и сетку на решетку радиатора.

Подготовительные процедуры

Рассматриваем для последующей установки фаркопа своими руками на автомобиль Renault Logan. Для начала автолюбителю необходимо определиться с выбором тягово-сцепного устройства. При наличии навыков сварки деталь можно сделать своими руками, имея в наличии сварочный аппарат и сталь.

В Интернете есть множество видео роликов и фото на данную тематику. В этих видео для Renault Logan подробно описывается процесс сварки фаркопа из нескольких составных частей. К положительным сторонам изготовления фаркопа своими руками относятся:

• экономия денежных средств, так как для данной процедуры потребуется сварочный аппарат, стальные крепления и трубогиб, то денежные затраты будут минимальны;
• качество изготовления и прочность материалов находятся на совести владельца Renault Logan. При должном уровне мастерства и наличии хорошей стали, это несомненно является плюсом, однако в противном случае, может обернуться печальными последствиями в виде дорожно-транспортного происшествия.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

• Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Знак Шипы: так отменили или нет, зачем он нужен, за что могут оштрафовать

Рубрика: ПДД

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

• Теперь черед за поперечной балкой. Установить ее довольно легко;
• Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
• Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
• Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

• сначала отключается минусовая клемма с аккумуляторной батареи;
• теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
• прокладываем шлейф с проводкой от розетки к нашему багажнику;
• разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

• провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
• концы зажимаются и изолируются;
• розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
• проводка заводится в багажник и аккуратно прячется там;
• концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан. В 2007 и 2014 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Пошаговое описание работ

✓ Сначала нужно снять бампер. ✓ Далее – отрезать проушины. ✓ Здесь нужно взять дрель и проделать отверстия.

✓ Берем сварочный аппарат и свариваем крепеж. ✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом. ✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок. ✓ Изготовленная конструкция покрывается грунтовкой. ✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Это интересно: Рено Каджар 2021 года — цены, старт продаж в России

Краткая справка

В самом начале 2000-х годов большинство Французских автомобилей не отличались низкой стоимостью технического обслуживания и всё больше и больше удивляли своих владельцев повешенной капризностью в эксплуатации. Популярные представители того времени Пежо и Ситроен намного уступали в стоимости обслуживания по сравнению с автомобилями того же класса из Кореи или Японии. Но в 2004 году компания Рено решила провести настоящий бум в мире автомобилестроения и выпустила на свет воистину народный автомобиль Рено Логан.

Этот автомобиль пришёлся сразу по душе как жителям Европы, так и России. Казалось бы, в этом автомобиле есть все, для того, чтобы передвигаться на нём с комфортом и экономичностью, но иногда возникает ощущение, что всё-таки чего-то не хватает. А не хватает именно той, полезной нагрузки, которую бы этот автомобиль использовал по назначению, в виде перевозки дополнительных агрегатов и прицепов. А для этого необходимо наличие фаркопа.

Продукция французских производителей на фоне всего остального мирового автомобильного рынка всегда отличались капризностью при эксплуатации и высокой стоимостью технического обслуживания. Ситроены и пежо требуют гораздо больше материальных вложений, чем японские или корейские машины аналогичного класса. Конструкторы Рено решили отойти от этой неприятной традиции и разработали в 2004–2007 г автомобиль народного типа Рено Логан. Широкому кругу рядовых автолюбителей из Франции и, особенно, Восточной Европы новинка сразу пришлась по душе. Казалось, что французские производители продумали все необходимые для комфортной эксплуатации опции, однако кое-чего машине не хватает. Для народного автомобиля важна полная функциональная нагрузка, имеется в виду перевозка достаточного количества полезного груза. Этому способствует наличие фаркопа.

Следует помнить, что модификация кузова автомобиля на процесс установки фаркопа практически не повлияла. Конструкторские изменения не коснулись этой зоны. Специалисты рекомендуют использовать фаркоп украинской фирмы Vastol как наиболее доступный по ценовой политике. Он применяется с 2005 г. Необходимо учитывать, что новая модификация кузова не предусматривает для установки фаркопа снятия заднего бампера и прорезки отверстий в кузове. Комплект прицепного устройства оснащён всем необходимым, и крепление производится в отверстия, подготовленные на заводе-производителе.

Виды и типы фаркопов для различных моделей автомобилей

Устройство представляет из себя комбинацию крепёжной части и непосредственно крюка для фиксирования прицепа. Оно изготавливается из различных материалов, хотя большинство владельцев Рено предпочитают хромированную сталь как средство для улучшения внешнего вида машины.

Все фаркопы выпускаются производителем под конкретную модель автомобиля. Крепёжные приспособления делятся на несколько видов, в зависимости от особенностей конструкции и условий эксплуатации:

• Вариант А – служит для транспортировки прицепа с полной массой не более 1500 кг. Он самый простой по конструкции.
• Вариант В – грузоподъёмность без изменений, в конструкции применяют полуавтомат на гайке.
• Вариант С – позволяет увеличить полезную нагрузку до 1,8 тонны, используют полуавтомат на экцентрике.
• Варианты F и G применяются для перевозки 2000 кг груза, имеют железисто-кованную структуру и отличаются количеством отверстий для креплений к кузову.

Прицепный фаркоп в сборе от фирмы Vastol

После приобретения фаркопа следует подготовить рабочее место. Полностью освобождают пространство багажника, готовят поверхность кузова и проводят наружный осмотр электрической системы багажника.

Следующим этапом работ становится сборка конструкции из имеющихся в наборе частей и наживление крепёжных гаек, далее производят окончательную затяжку: её проводят после того, как фаркоп займёт своё место на кузове. Для этого необходимо освободить заводские отверстия от фабричных заглушек. В освобождённые проёмы вставляются крепёжные болты и затягиваются заранее наживлённые гайки.

По окончанию технической части работ осуществляют подключение электрических проводов и сбор розетки фаркопа, согласно инструкции, прилагающейся к самому комплекту. Правильная и чёткая работа сигналов поворота прицепа является подтверждением правильности сборки устройства транспортировки.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Это интересно: Рено Каджар 2021 года — цены, старт продаж в России

Типы фаркопов

У любого типа в комплекте нескольку крупных узлов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.
