Подключение сигнализации Рено Логан 2 — бесключевой обход
8594 Просмотра
Схема установки сигнализации на Renault Logan 2 модель с 2014 года
Устанавливаем сигнализацию Pandora DX 50 B с автозапуском и Can — Lin модулем в комплекте
Подключение к CAN Рено Логан

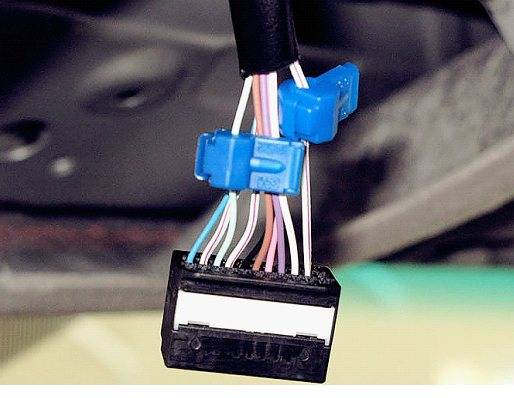

Витая пара CAN-шины находится в жгуте диагностического разъема OBD-2 в разъеме приборной панели или блока BCM.
Подключитесь к витой паре в следующей последовательности: оранжево-белый — к белому, 6 пин ( CAN-H); оранжево-черный — к коричневому, 14 пин ( CAN-L)
Разборка салона логан 2
Для подключения к кнопке аварийки требуется снять пластиковую накладку, накладка крепится на пластиковых клипсах.
Снимаем подрулевой пластик для подключения автозапуска
Подключение автозапуска Логан 2

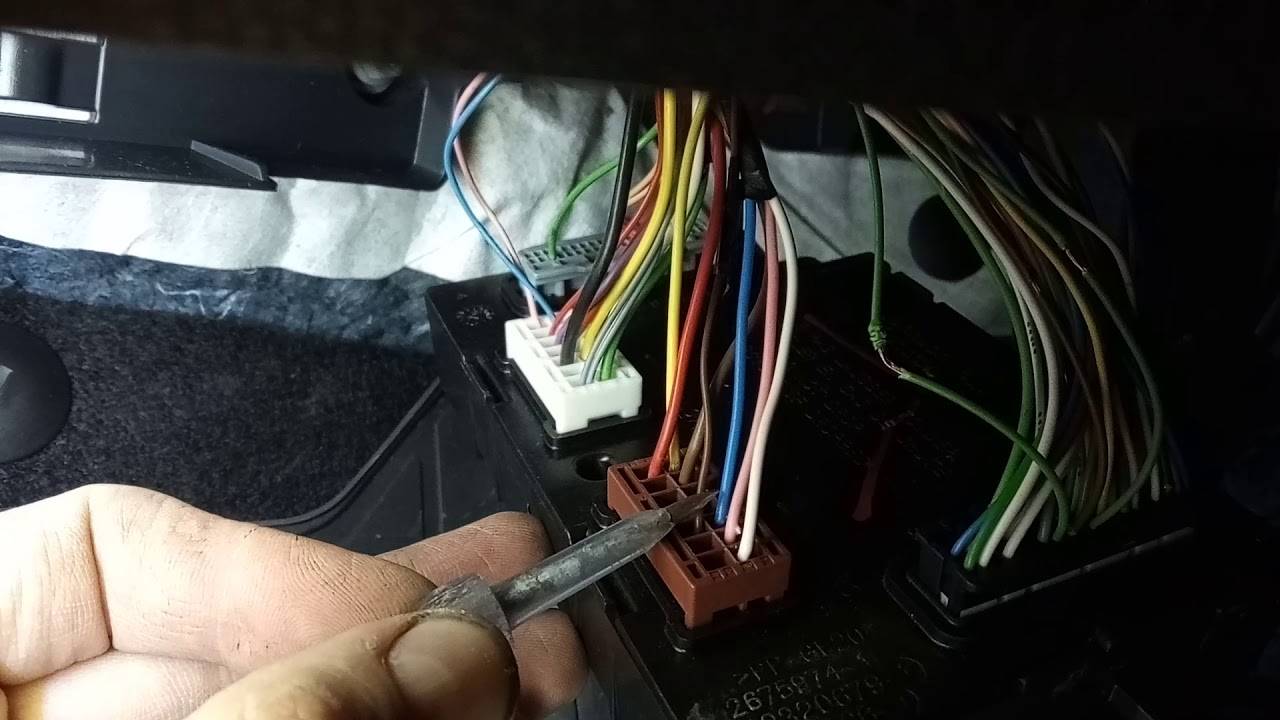

Подключение проводов за приборной панелью или на блоке BCM: красный провод (+12В). Черный масса.
АСС желтый провод напротив розового. Зажигание желтый провод напротив красного на замке зажигания.
К стартеру подключаемся к силовому реле управления стартера под капотом, Светло синий провод
Второй вариант подключения стартера в салоне на замке зажигания
Если присутствует реле стартера, Для этого не обходимо еще использовать один канал настроенный как стартер отрицательного потенциала для управления реле стартера от блока BCM контакт 3 разъема S2
В настройках Автозапуск сигнализации, Обходчик штатного иммобилайзера разрешите пункт Обходчик штатного иммобилайзера по CAN.
Двери, центральный замок, стеклоподъемники Renault Logan, Sandero
Двери, центральный замок
Для блокировки замков всех дверей снаружи автомобиля поворачиваем ключ в личинке замка водительской двери по часовой стрелки, для разблокировки – против часовой стрелки. При повороте ключа в личинке замка передней пассажирской двери и двери багажного отделения (Sandero, Sandero Stepway) блокируется (разблокируется) замок только этой двери. Блокировать и разблокировать замки всех дверей можно также с помощью пульта дистанционного управления рабочего ключа (см. «Ключи к автомобилю»).
1 – кнопка блокировки замка двери;
3 – внутренняя ручка
Изнутри автомобиля замки всех боковых дверей и двери багажного отделения (Sandero, Sandero Stepway) можно заблокировать нажатием на верхнюю часть клавиши выключателя центрального замка, расположенного в центральной части панели приборов (см. «Выключатели»).
Надежно ли устройство?
Несомненно, надежность иммобилайзера гарантирует каждый автомобильный салон, в котором продаются авто, где уже имеется встроенный штатный иммобилайзер, т.е. все салоны. И действительно, покупая Рено Логан, или любой другой автомобиль схожего класса, вы получите очень качественное изделие с достойной системой безопасности.
Однако все же есть шанс, что иммобилайзер взломают, шанс этот ничтожно мал, но он есть.
Для того, чтобы завести машину без определенного ключа, нужно подделать код, считываемый блоком иммобилайзера. Для этого следует подгадать время и место, иметь сложнейшее оборудование и определенные навыки. Одним словом, угонщик вам должен попасться крайне изощренный. Естественно таких людей мало, так что вы можете спать спокойно, главное не теряйте ключи.
Практикум начинающего автомеханика
Интересно, что с 2011-го комплектации Рено хоть и пережили немало изменений, но штатная проводка осталась «умеренно лояльной» к подключению неродных систем. Это существенно облегчает процесс тем автолюбителям, которые задались целью сделать все своими руками.
Помимо стандартного набора материалов (моток изоленты, 3–4 м гофрированных трубок сечением 10 мм, саморезы, хомуты) потребуется:
- Торцевой ключ на 10 мм.
- Отвёртки: крестовая и Т20.
- Паяльник мощностью 60 Вт.
Когда подготовка завершена, нужно определиться с дислокацией. Самый практичный вариант монтажа блока — под приборным щитком. Во-первых, там достаточно свободного пространства, во-вторых — минимальная влажность.
Чтобы установить сигнализацию в комфортных условиях, торпеду лучше снять (будет удобнее поставить требуемые элементы). Но, так как в Рено 4 точки крепления приборного щитка, сначала нужно аккуратно отсоединить их, а уж потом «устранить» защиту торпеды. Когда демонтаж завершён, остаётся несколько шагов.
- Завести блок сигнализации за щиток.
- Установить стяжку с поперечной балкой кузова (скрепить хомутами).
- Завести провод от блока под капот.
- Подключиться к проводке.
Где сидит фазан?
Как охотник из детской присказки про радугу озадачен местоположением фазана, так владелец Рено — цветовой гаммой проводов, которые нужно адаптировать с сигнализацией. Без всякой иронии: даже инструкция и схема контактов не всегда гарантируют точность.
Поэтому, подключив массу, придётся тщательно перепроверить все точки спайки с проводкой. Если без эксцессов (заводского брака), то так.
- Подключение тахометра к бледно-голубому проводу.
- Стояночного тормоза — к серому.
- Отпирание дверей установить на розовый, запирание — на оранжевый.
- Поворотники «защёлкнуть» на бежевый и белый.
Если сигнализация с автозапуском, чтобы не перепутать точки питания, потребуется схема приборного щитка. Жгут проводов, располагающийся за ним, необходимо разобрать, обеспечивая подключение силовых цепей. Чтобы отыскать точки крепежа самостоятельно, придётся отделить все ведущие от замка зажигания кабели.
- Красный — для постоянного плюса.
- Розовый — для стартера.
- 2 крупных жёлтых — под зажигание и аксессуары.
В дополнение, нужно будет поставить клемму на тонкий зелёный провод, объединяющий концевики задних дверей с багажником.
Не открывается задняя дверь Рено Логан
Переключатель блокировки дверей (ссылка на источник фото) Этот режим позволяет предотвратить случайное открытие ребенком. Для проверки откройте дверь снаружи, осмотрите положение переключателя (флажка). Если переключатель находится в отключенном положении, проверьте затяжку на ручке, поскольку может не открываться еще по причине слёта. Чтобы проверить, придется разобрать обшивку.
После подготовительных работ приподнимаем тягу ручки на пару колечек, проверяем работоспособность механизма. Иногда после закрытия двери открыть ее снаружи уже не получается. Отворите дверь изнутри, ведь обшивку уже сняли, проверьте винт фиксации замка. Если его пережать, крепление будет блокировать нормальный ход замочного механизма Рено Логан 1 поколения из-за упора в рычаг запора.
Обход штатного иммобилайзера Renault Logan автосигнализацией по LIN
Подключения для деактивации штатного иммобилайзера во время автозапуска производим в черном разъеме блока BCM.
В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).

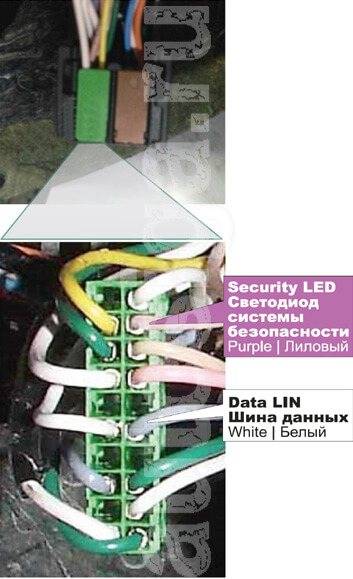

DATA (LIN) – pin 36, СИД штатного иммо – pin 32
СИД – лиловый, DATA LIN – белый
Войдите на 21-ый уровень программирования и проделайте нижеследующие действия.
Определяемся с типом сигнализации для Логана
Современный рынок предлагает нам большое количество разных моделей сигнализаций для автомобилей в целом и для Рено Логан в частности. Каждый владелец сам решает в пользу какой системы сделать выбор. Большая часть систем, которые присутствуют в бюджетном сегменте, практически ничем не отличаются, они есть, но минимальные.
Присутствие автозапуска. Данная система позволяет прогревать удаленно двигатель при необходимости. Установка сигнализации с автозапуском требует работ с зажиганием, и соответственно определенных навыков.
Как работает автомобильная система запуска: авто закрыто, но с помощью блоком сигнализации запускается силовой агрегат и прогревается.
Также большинство сигнализаций оснащены специальной аварийной кнопкой, которая оповещает об опасности. Данная кнопка присутствует в системе, оснащенной автоматическим запуском.
Подключение сигнализации в Логане
Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания Подключаем провод массы, тахометра и стояночного тормоза Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.
Когда к массе на 0,8 секунды подключается один из управляющих шнуров — замки закрываются; Если это же действие выполняется со вторым шнуром — происходит отпирание. Первый совет: Каждую кнопочку поддевают отвёрткой Разъём кнопки снабжён 5-ю контактами.
Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine
Ничего сложного тут нет, два контакта всегда соединены вместе: Помните, что выполнять любые работы, затрагивающие электрооборудование, можно только с отключенным аккумулятором. С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода.
То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае. Подключение сигналки к ЦЗ Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Как различить контакты, мы рассматривали в предыдущей главе.
Переходим к монтажу проводки. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным. Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту.
Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно. Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации.
Установка и подключение автосигнализации на Renault Logan 1 2006-2014
Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.
Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени.
Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.
Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец.
После установки и подключения необходимо произвести следующие настройки:
- Установить функцию 3–8 в значение 2 (при управлении ЦЗ доп каналом №7 белый провод).
- Устанавить функцию 1–17 в значение 2 (режим SLAVE, шаг №13 описания).
Также следует провоести обучение тахометрическому сигналу на холостом ходу.
Для этого необходимо:
- Устанавливить режим «снято с охраны».
- Включить зажигание и запустить двигатель автомобиля.
- Нажать кнопку на корпусе светодиода на 2 сек. Аварийная сигнализация вспыхнет один раз. Отпустить кнопку.
- Вновь нажать и удерживать 4 сек. кнопку на корпусе светодиода.Должен прозвучать один сигнал сирены и один раз замигает аварийная сигнализация, они подтвердят выполнение программирования тахометрического сигнала.
Если прозвучит три сигнала сирены и аварийная сигнализация вспыхнет три раза, то программирование выполнено неудачно.
Схема подключения системы к автомобилю Renault Logan 2014
Установка сигнализации на Рено Логан – разбор салона
Разбираем салон Logan по нижеприведённым рисункам.

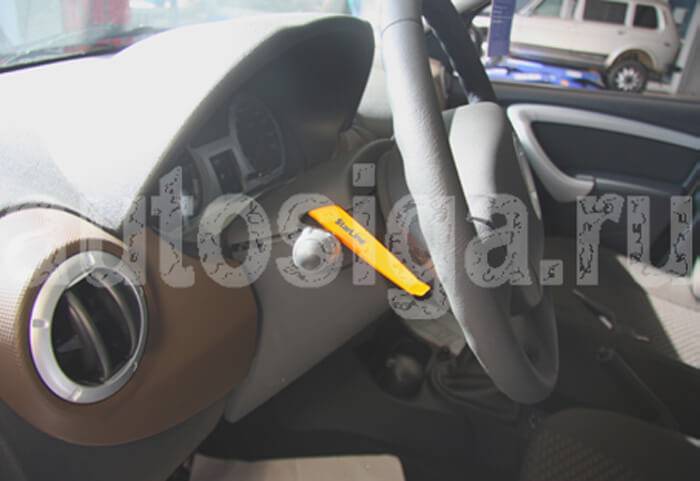

Крепление облицовки рулевого вала
Снятие верхней части кожуха рулевого вала
Демонтаж левой накладки

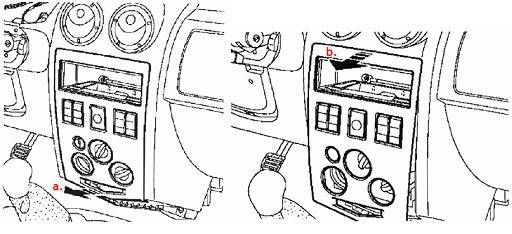

Демонтаж центральной консоли
Демонтаж центральной консоли

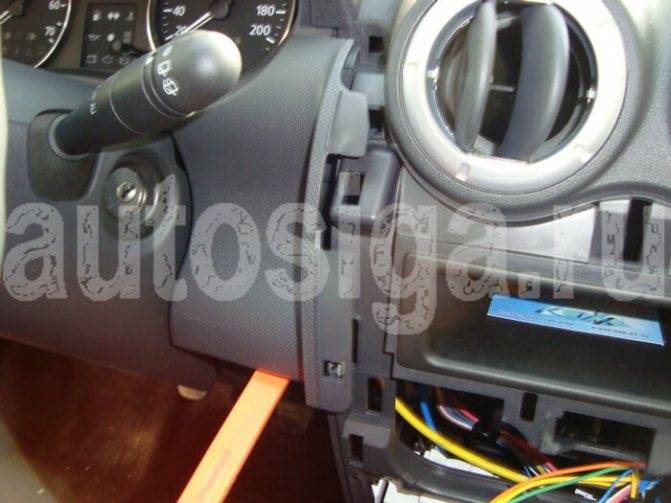

Снятие накладки справа от щитка приборов (крепление на защёлках)
Снятие декоративной накладки щитка приборов (крепление на двух саморезах и защёлках).
Отвернуть четыре самореза крепления щитка приборов
Снимаем декоративную защиту под торпедой. Ее крепление – 5 пистонов «елочка».
Снимаем декоративную защиту под торпедой — слева клипса
Снимаем декоративную защиту под торпедой – справа клипса
Снимаем декоративную защиту под торпедой – по центру 3 клипсы
Откручиваем саморез и снимаем блок BCM
Установочные карты
Скачать в формате PDF.
Статистика так упряма, что добралась и до сигнализаций на Логаны, наглядно демонстрируя разброс мнений в рядах владельцев Рено. 63% автолюбителей уверены: конфигурация с автозапуском — бесполезна, охранной функции (звуковые и световые сигналы) более чем достаточно.
Если от автозапуска отказаться, проблема «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить при помощи коннекторов (альтернативные варианты: пайка и термоусадка).
С другой стороны, пренебречь автозапуском — нанести явный ущерб личному комфорту. Садиться в непрогретый автомобиль во время зимнего сезона — удовольствие сомнительное. Поэтому вопрос о том, какую сигнализацию выбрать, остаётся в области индивидуальных предпочтений
О техническом аспекте важно помнить одно: для системы с автозапуском понадобится модуль обхода иммобилизатора, для обычной «охранки» — нет
Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine
При подключении сирены не забываем прикрутить провод массы. Жгут всех проводов укладываем в специальную гофрированную защиту, присоединяем всё пластиковыми хомутами и заводит всё в салон автомобиля кстати в стандратной комплектации у Логана рено логан подключение сигнализации салонного фильтра через специальную резиновую заглушку со стороны водителя.
Если после того как провода проведены, виднеются просветы, рено логан подключение сигнализации обработать эти места силиконом. Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.
Точки подключения сигнализации Рено Логан
Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и рено логан подключение сигнализации.
Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине. Устал платить за штрафы? Выход есть!
https://carfrance.ru/kak-ustanovit-signalizaciyu-na-reno-logan-svoimi-rukami/ https://zamenarenault.ru/logan/obshhee-temy/signalizatsii-logan.html https://avtoplus33.ru/info/logan-tochki-podkljuchenija-signalizacii/ https://carfrance.ru/kak-ustanovit-signalizaciyu-na-reno-logan-svoimi-rukami/ https://nesthotel.ru/renault/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D0%B8-%D0%BD%D0%B0-renault-logan.html
подготовка места и описание процедуры +схема подключения » АвтоНоватор
Центральный замок принято относить к дополнительным опциям автомобилям, однако в настоящее время большинство каров оснащены им даже в базовой комплектации.
Подготовка места под установку центрального замка
Главное предназначение центрального замка – это автоматическое одновременное открывание и закрывание нескольких дверей в авто. Конструкционно он представляет собой механизм, соединяющий выключатели, датчики, провода. Замком можно управлять как ключом, так и брелоком сигнализации.
Неоценимую пользу от центрального замка можно получить в случае, когда вы возите детей на заднем сидении автомобиля. Все мы знаем, какими они порой бывают проказниками, представьте ситуацию, если они на ходу откроют дверь. Думаем, о последствиях говорить бессмысленно, поскольку они очевидны. Нередко водители сталкиваются с проделками воров, которые крадут ценные вещи с задних сидений авто, стоящих в пробке. Таким образом, центральный замок – это не просто полезная, а самая самая необходимейшая опция. Как уже было сказано, большинство автомобилей оборудовано им даже в базовой комплектации, однако есть львиная доля авто, где этой опции недостает, поэтому мы решили сегодня исправить эту ситуацию и установить центральный замок самостоятельно, к тому же при наличии необходимого инструмента, желания и времени это под силу каждому.
В самом начале работы нужно снять обшивку дверей, поэтому заранее не забудьте купить комплект пластмассовых защелок, с помощью которой она крепится, т. к. они являются одноразовыми, и в завершение процедуры вам придется их менять. Не лишним будет также отсоединить от аккумулятора клеммы, поскольку работа с электропроводкой требует соблюдения техники безопасности.
После того как обшивка и пылезащитная штора сняты, нужно подобрать место для установки механизма, с учетом расположения внутренностей стеклоподъемника и хода стекла. Не исключаем, что вам придется изготовить дополнительный кронштейн для крепления центрального замка.
Установка центрального замка
Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.
Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.
Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.
Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).
В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.
Установка сигнализации Рено Логан своими руками: точки, видео
Автомобиль Рено Логан, относится к такой категории машин, на которые установить сигнализацию не представит большого труда. Возможные трудности могут возникнуть лишь при наличии бедной заводской комплектации самого авто. Какую сигнализацию выбрать с автозапуском или без неё зависит только от самого потребителя в зависимости от личных предпочтений и бюджета покупки.
Установка сигнализации своими руками
О том, как установить автомобильную сигнализацию своими руками на примере Starline A91 Dialog с функцией автозапуска читайте ниже в нашей статье.
Сигнализация Starline A91 Dialog.
Необходимый инструмент:
- Сигнализация.
- Диод 1N4007.
- Электропривод замка дверей (при отсутствии).
- Ручной инструмент.
- Мультиметр.
Пошаговая установка
Самым первым шагом в установке сигнализации будет снятие облицовки с рулевого вала. Для этого выкручиваем два самореза.
Приложив усилие можно их легко открутить, а облицовку демонтировать.
После того как два фиксирующих самореза убраны, приступаем к облицовке приборного щитка. Открутить их не трудно, достаточно лишь выкрутить 4 фиксирующих самореза.
Откручиваем поочерёдно, сначала два с одной стороны и два с противоположной.
Следующим шагом будет демонтаж декоративной накладки под торпедо, крепится она при помощи пяти пистонов.
Когда накладка убрана открывается вид на ВСМ, откручиваем саморез и убираем его.
Далее снимаем с фиксаторов левую стойку у лобового стекла, для установки сигнального светодиода.
Кожух убирайте аккуратно, чтобы не повредить фиксаторы.
Крепим датчик удара на кронштейн поперечной балки у монтажного блока.
Датчик удара должен быть плотно зафиксирован на месте.
Примерно в том же месте прячем сервисную кнопку “Valet”.
Устанавливаем антенну на лобовое стекло, независимо от места. Обычно это место около зеркала заднего вида.
Антенна фиксируется при помощи двустороннего скотча.
Открываем капот и монтируем датчик температуры двигателя на сам двигатель.
И не забываем установить сирену в любое удобное место.
При подключении сирены не забываем прикрутить провод массы.
Жгут всех проводов укладываем в специальную гофрированную защиту, присоединяем всё пластиковыми хомутами и заводит всё в салон автомобиля (кстати в стандратной комплектации у Логана нет салонного фильтра) через специальную резиновую заглушку со стороны водителя. Если после того как провода проведены, виднеются просветы, можно обработать эти места силиконом.
Гофру дополнительно зажимаем хомутами.
Когда все элементы установлены и провода выведены приступаем к установке блока сигнализации на поперечную балку за приборной панелью кузова либо хомутами, либо на саморезы.
Блок сигнализации должен быть плотно зафиксирован на своём месте.
Далее приступаем к операции по обходу штатного иммобилайзера, для этого надеваем рамку обхода на замок зажигания.
Подключаем провод масса для стояночного тормоза и тахометра.
Затем врезаем к концевику багажника провод сигнализатора открытой двери. Благо, что на Рено Логан концевик от багажника уже соединён с задними дверями, останется нарастить лишь провод от двери переднего пассажира.
Подключаем провода от центрального замка и поворотником на блоке ВСМ.
При надобности подключаем провод контроля педали тормоза.
Для того, чтобы подключить силовые провода автозапуска открываем жгут проводов, которые находятся за приборной панелью и отбираем провода которые идут от самого замка зажигания
Врезаем провода для зажигания, стартера и питания сигнализации.
Особое внимание уделите схеме при подключении силовых проводов.
Последним шагом будет проверка всех систем на работоспособность, настраиваем датчик удара и программируем параметры запуска.
Анализируем работу всей системы.
Собираем все части в обратной последовательности, обращая внимание на сохранение целостности всех проводов.
Вся работа может быть выполнена в течении 4-х часов, однако во время выполнения всех процедур следует быть предельно аккуратным и внимательно изучить нашу инструкцию.
Точки подключения сигнализации на Рено Логан
Точки подключения под капотом
Точки подключения в салоне
https://youtube.com/watch?v=mQcHJGrqQmo
Штатная противоугонная система автомобилей Рено
На некоторых моделях Рено противоугонная сигнализация устанавливается на заводе. Дистанционно можно включить и отключить сигнализацию, есть функция открытия багажника на расстоянии, центральный замок.
Ииммобилайзер с ключом управления
Иммобилайзер и место его расположения
На Рено Логан установлен электронный иммобилайзер. Его задача – блокировать двигатель, если автомобиль пытается завести посторонний человек. Устройство отзывается только на конкретный ключ. Если попытаться завести машину другим ключом, будет заблокирован руль и система впрыска. Завести машину можно будет лишь ключом с необходимым кодом.
Чип иммобилайзера находится в ключе. Достать его без повреждения ключа невозможно. Поэтому желательно иметь 2 чипа. Расположение иммобилайзера можно определить по инструкции, которая прилагается к автомобилю (автор видео – 100video Inc).
Почему не работает центральный замок?
Прежде чем приступать к ремонту замка, следует выполнить диагностику для выявления неисправностей, это сэкономит время.
ЦЗ должен работать независимо от того, включено или нет зажигание, работает или нет мотор
Важно, чтобы было обеспечено питание от бортовой сети. Если установлена автосигнализация, то при неработающем ЦЗ следует проверить ее исправность
В первую очередь проверяется пульт управления.
Если он не работает, то следует проверить батарейки, возможно, что они разрядились. Если с помощью ключа все двери открываются и закрываются, то неисправность следует искать в электрических и управляющих цепях охранной системы.
Как активировать и отключить иммо?
Чтобы активировать иммо, нужно руководствоваться точками подключения автосигнализации. Если наблюдаются неисправности иммобилайзера, а на панели приборов появляется значок неисправности, то можно попытаться восстановить работоспособность путем отключения и подключения. Возможно окисление контактов. В этом случае их необходимо зачистить.
Если возникли проблемы с иммо и нужно отменить блокировку двигателя, то проблему можно решить вводом аварийного кода, который отменяет блокировку. Вводиться код с помощью кнопок ввода кода.
После отключения блокировки красная лампочка гаснет.
Подключение сигналки к ЦЗ
Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:
Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.
Снимаем центральную консоль самостоятельно
Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.
Читать дальше: Как отличить подделку денсо от оригинала
Будем действовать согласно инструкции:
- Надо демонтировать магнитолу (если есть);
- Декоративную панель поддевают снизу и выводят её из зацепления;
- Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.
Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.
Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.
По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.
ЦЗ и сигналка, схема подключения
Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.
Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.
Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.
Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.
