Почему воет коробка передач на ВАЗ-2114: основные причины

Почему появляется гул в АКПП

Автоматическая коробка отличается более сложным устройством, чем МКПП. В АКПП появление нехарактерных шумов говорит о серьезных неисправностях. При этом стоимость простой разборки и сборки коробки довольно высокая. Выгоднее проводить диагностику, чтобы сэкономить бюджет. Причины шума в АКПП следующие:

• образование люфтов между элементами главной пары;
• повышенное трение в результате нестыковки шестерней;
• полуоси с плохой фиксацией создают зазоры, приводящие к гулу;
• износ или повреждение подшипников;
• значительный износ зубьев шестерней или вала.

Образование шумов в вариаторе – основной признак серьезной поломки, требующей капремонта или полной замены устройства.

Причины гула в МКПП

Механические коробки считаются более надежными и долговечными, поэтому образование гула не всегда требует выполнения сложного и дорогого ремонта. Шум в МКПП обычно появляется в результате:

• износа или дефектов элементов главной пары;
• нарушение геометрии шестерней (при образовании шума на конкретной передаче);
• неправильная сборка коробки после ремонта;
• использование некачественных или неподходящих запчастей;
• значительный износ или повреждение подшипников.

• Самая низкая цена на переборку двигателя в Москве
• Диагностика на современном оборудовании
• К каждому клиенту индивидуальный подход
• Гарантии на выполненную работу
• После ремонта, Вы получите видеоотчёт

Помимо указанных причин, существуют также индивидуальные проблемы, которые можно выявить только в ходе диагностики.

Как устраняется гул?

После проверки КПП и выявления неполадок мастера нашего автосервиса подбирают наиболее выгодный и надежный метод ремонта. Обычно он проводится следующими способами:

• обслуживание (замена расходных материалов и масла);
• демонтаж неисправных деталей с установкой новых запчастей;
• капремонт (восстановление геометрии и замена механизмов);
• полная замена КПП.

ОСТАВЬТЕ ВАШ ТЕЛЕФОН и мы свяжемся с вами через 15 минут

Иногда причиной образования шума становится отсутствие масла в коробке, поэтому его замена помогает решить проблему. Правда, в большинстве случаев, это вызвано разгерметизацией конструкции (люфтами и зазорами).

Наша компания предлагает выполнить компьютерную диагностику для определения причин шума в МКПП и АКПП. Мы быстро выявим неисправности и предложим несколько вариантов устранения проблем. С нами вы сэкономите бюджет на ремонте КПП, добившись долгого срока службы машины. Мы также поможем недорого приобрести оригинальные запчасти для ремонта в Москве.

На ВАЗ-2114 гудит коробка передач, что делать фото и видео

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Посторонний шум и гул со стороны коробки переключения передач на ВАЗ-2114 явление не редкое, и может встречаться достаточно часто. В этой статье мы наиболее подробно разберём причину её возникновения, а также способы, помогающие их устранить.

Почему появляется гул

Чаще всего виноват выжимной подшипник. Эта деталь практически расходник на ВАЗ-2114.

Первые проблемы возникновения шума в КПП возникают на автомобилях, которые отслужили уже более 10 лет, или «накатали» более 100 тысяч километров пробега. Связано это с наличием износа, вследствие истечения ресурса некоторых деталей, что и начинает сказываться на общей работе КПП.

Основные неисправности КПП

• Трос привода сцепления вышел из строя, либо ослабло его натяжение.
• Сломан шток.
• Вилка переключения скоростей вышла из строя.

Причины возникновения шума

Схема сцепления коробки передач

Причин, способствующих тому, что появляется шум со стороны КПП может быть несколько, и вот основные из них, которые встречаются чаще всего:

• Эксплуатация КПП проводилась с нарушениями, в том числе использование автомобиля с нерабочим сцеплением.
• Было ранее залито некачественное трансмиссионное масло, в том числе из ряда контрафакта, которое не соответствует стандартам установленным заводом изготовителем.
• Низкое качество использованных запчастей для КПП.
• Период эксплуатации КПП, в том числе основных его элементов, выработал свой срок.
• Проведение технических и ремонтных работ с «коробкой» неквалифицированными специалистами.

Ранние признаки возникновения гула в КПП на ВАЗ-2114

Первыми, или можно сказать ранними признаками, после которых может загудеть коробка, появляются:

Затруднительное переключение скоростей. При возникновении этой неполадки, включить какую-либо передачу становится труднее, а иногда требуется даже несколько раз перевести рычаг в нейтральное положение с выжатой педалью сцепления, чтобы она встала на своё место.

Передачи самопроизвольно вылетают. При езде на определённых оборотах коробка выбивает скорость в нейтраль.

Из корпуса «коробки» сочится масло.

Кроме этого, можно отметить тот факт, что КПП может шуметь в различных условиях эксплуатации, но чаще всего он проявляется:

• При выжимании педали сцепления.
• Во время включения 3 или 4 скорости.
• Когда рычаг находится в нейтральном положении.
• Когда обороты автомобиля явно повышены.

Признаки поломок и способы их устранения

Со всеми вышеуказанными проблемами чаще всего и сталкиваются большинство владельцев ВАЗ-2114, ниже мы опишем, как и на что обращать внимание, при возникновении той или иной неполадки

1. Гул КПП пропадает сразу, как нажимается педаль сцепления (данная ситуация показана на самом первом видео в статье). В этом случае можно свидетельствовать о наличии нескольких неисправностях: в выжимном подшипнике, а также в подшипнике первичного вала. Эта поломка может послужить выходом из строя задней или пятой передачи. Снимаем выжимной подшипник
2. Шум из КПП в момент запуска мотора, когда рычаг КПП находится в нейтральном положении. Подобная неполадка может говорить о неисправности подшипника на ведущем валу или недостаточном количестве трансмиссионного масла.
3. Доносящийся шум из КПП пропадает в моменты переключения скоростей. Тут виновника надо искать в муфтах синхронизатора, либо во всём механизме блокировки.
4. Сцепление выключается не полностью. В этом случае неполадку следует искать в подшипнике ведущего вала.

Выводы

В зависимости от наличия той или иной неполадки, ремонт следует выполнять либо самостоятельно, либо воспользовавшись услугами мастеров в автомастерской.

Помните, что правильную и достоверную информацию о наличии неисправностей в КПП может только качественная диагностика.

Коробка шумит на нейтрали и воет на скорости

Основные причины неисправности:

недостаточный уровень масла в МКПП. В случае недостатка трансмиссионной жидкости ухудшается смазывание трущихся пар. Тепловое расширение и трение на сухую приводит к шуму и вою при движении. Если автомобиль пробежал не одну сотню тысяч километров, не стоит пугаться незначительного шума при работе в нейтральном положении. Рекомендуем ограничиться лишь заменой масла в МКПП.

Если посторонние шумы со стороны коробки передач возникают при выжиме сцепления, неисправен выжимной подшипник.

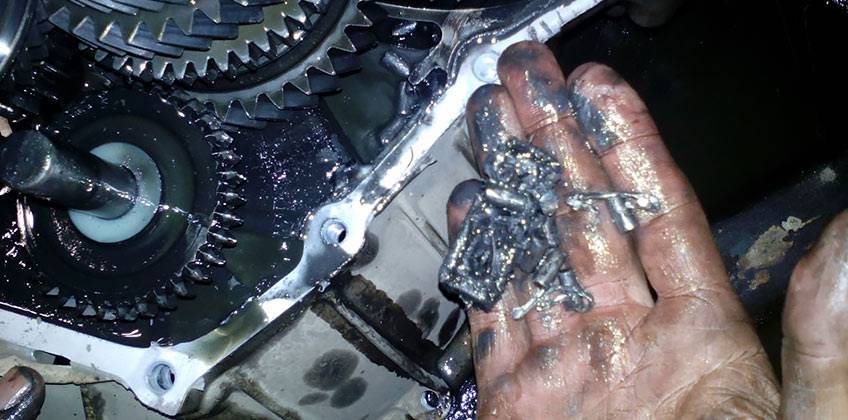

• износ шестеренок. Причина в выработке в местах контактов зубьев шестерен. Устранить шум и вой в таком случае поможет только замена изношенных деталей;
• износ подшипников ведомого, ведущего или промежуточного вала. В результате масляного голодания, больших нагрузок, возросшего крутящего момента после форсировки двигателя либо естественного износа на телах качения, обоймах подшипников появляются потертости, задиры и неравномерная выработка;

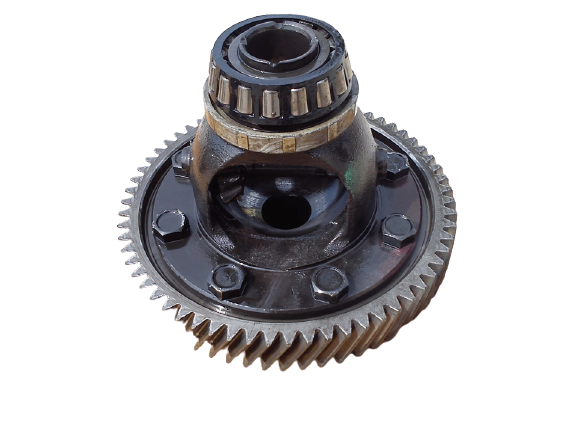

• выработка деталей дифференциала переднеприводных авто. В таких случаях нередки вибрации при наборе скорости.

Отдельной ремарки достойны некоторые модели ВАЗ, на которых МКПП начинать шуметь, выть и издавать вибрации на сравнительно небольших пробегах. Многие связывают неисправность с конструктивным дефектом и качеством изготовления деталей трансмиссии, что делает идею какого-либо ремонта весьма сомнительной.

Передачи включаются плохо и со хрустом

Затрудненное включение передач и металлический скрежет в момент переключения – явные признаки неисправности синхронизаторов МКПП. Но прежде чем снимать коробку передач для ремонта, проверьте механизм выбора ступеней и сцепление. Люфт в кулисе рычага переключения передач, заедание троса, неправильная регулировка механизма выбора скоростей приводят к нечеткому и часто плохому включению скоростей. А неполное выключение сцепления после нажатия педали (сцепление ведет) станет причиной хруста и скрежета. Езда с такой неисправностью быстро выведет синхронизаторы из строя.

Если на вашем авто с хрустом включается только вторая или, к примеру, третья передача, то дело, скорее всего, именно в синхронизаторах. Предназначены эти элементы для выравнивания скорости вращения выходного вала и шестерни, включаемой передачи. Износ конической фрикционной части приводит к проскальзыванию блокирующего кольца и жесткому зацеплению муфты с зубьями шестерни

При разборке и дефектовке также стоит обращать внимание на шестерни, муфты включения передач и их вилки

Выбивает скорость

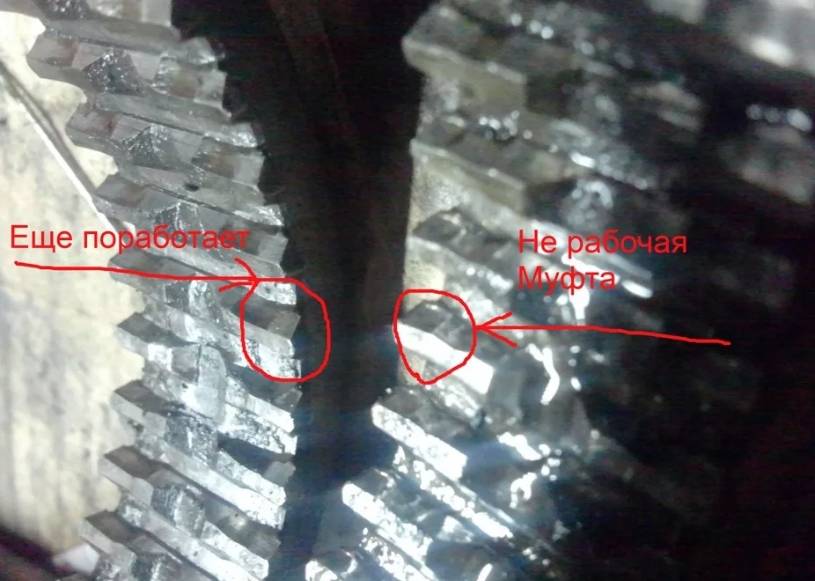

На блокирующем кольце синхронизатора и шестернях имеются зубцы специальной формы, с которыми при переключении скоростей входит в зацепление муфта. Если шлицы муфты, зубцы на кольце и шестерне стачиваются, то при нагрузке, отпускании педали газа, происходит самопроизвольное выключение передачи. Ограничиться заменой синхронизаторов в таком случае не получится, обязательно стоит менять и шестерню поврежденной передачи, муфту переключения передач.

Скорость будет выбивать и при неполном ее включении. Возможные причины неисправности механической коробки передач:

• износ штока, вилки переключения скоростей;
• заедание троса;
• неправильная установка, износ подшипника промежуточного вала;
• износ подушки МКПП, из-за чего при нагрузке коробка смещается;
• ослабшие болты крепления корпуса коробки передач.

Течь масла из механической КПП

Возможные причины подтекания масла:

• износ сальника приводного вала;
• порватый пыльник внутреннего ШРУСа;
• неплотное прижатие поддона МКПП, ослабленный болт контрольного отверстия.

Причиной незначительного расхода масла может быть изношенный сальник штока выбора скоростей. Если вы заметили утечку масла, обязательно проверьте сапун коробки передач. Если он будет забит, то избыточное давление внутри корпуса КПП приведет к выдавливанию сальников и течи масла.

Контрольное отверстие в нижней части большинства агрегатов предназначено для проверки уровня трансмиссионного масла. Зачастую уровень жидкости вровень либо на 5-10 мм ниже контрольного отверстия считается нормальным. Если механическая коробка передач шумит по причине нехватки масла, долить жидкость можно через сапун. Если доступ к верхней крышке КПП или сапуну ограничен, с помощью специального шприца восполнить недостачу можно через контрольное отверстие. О том, какая трансмиссионная жидкость залита в механику и как ее правильно менять, вы можете прочесть в статье «Когда нужно менять масло в МКПП».

Какие коробки воют?

Проблема шума появилась после внедрения Авто ВАЗом МКПП собственного производства с тросовым приводом. Эти коробки порадовали более четким переключением передач, но расстроили довольно громким воем, особенно на 2 и 3 передаче. Трансмиссия, имеющая такую проблему — МКПП 2181.

Коробка 2181 — это усовершенствованная предыдущая модель 2180. Вместо жестких тяг она приводится в работу с помощью тросового привода. Благодаря уменьшению скоса зубьев синхронизаторов передачи стали включаться более четко. На 1-2 передаче обычные синхронизаторы заменили на многоконусные. Казалось бы, все должно быть к лучшему, но в качестве неприятного бонуса к легкому переключению скоростей покупатели получили неприятное звуковое сопровождение.

На завод поступило большое количество жалоб от автовладельцев, поэтому в 2014 году производитель провел модернизацию трансмиссии. Как заверяет АвтоВАЗ, обновленная версия стала тише на 25%, но все равно до идеала ей далеко.

Как предотвратить поломку КПП

Среди ранних признаков будущей неисправности можно отметить:

1. Появление трудностей во время переключения скоростей. Становится всё сложнее и сложнее переключить передачу. Иногда приходится выжимать сцепление и переводить рычаг в нейтральное положение.
2. Передачи вылетают.
3. Из КПП вытекает масло.

Другая распространённая причина возникновения проблем во время переключения передач связана с неправильной отладкой привода переключения. Детали узла часто ломаются и тоже могут быть причиной проблемы. Для устранения неполадок надо как можно скорее произвести коррекцию или замену тяги, а также подтяжку винтов. Потом можно заняться регулировкой привода и заменой оставшихся неработающих деталей.

На некоторых автомобилях ВАЗ 2114 возникает сброса передач. Этот процесс происходит самопроизвольно. Причина — износ или поломка зубчиков (торцовых) на муфте. Иногда из строя выходят зубчики на шестерёнках. Подобная проблема возникает из-за недостаточно грамотной отладки привода. В других случаях причина заключается в неточности во время проведения установки чехла тяги, который предназначен для защиты.

Для того, чтобы исправить эту проблему, может потребоваться замена всех неисправных деталей. Далее следует заняться отладкой привода.

Следующий этап — монтаж чехла в необходимом положении. Если же произошла утечка масла, то необходимо установить картер и поменять все прокладки, которые выглядят изношенными. Не стоит забывать о необходимости снимать коробку перед ремонтом.

Принцип действия

Предназначение устройства заключается в бесперебойном обеспечении соединения и разъединении дисков сцепления, когда водитель жмет на педаль.

Принцип действия следующий:

1. Посредством воздействия нажимного диска ведомый вал прижимается к маховику сцепления.
2. В системе возникает давление, которое подается на нажимной вал, это обеспечивается посредством использования диафрагменной пружины. На ее внутренние лепестки воздействует подшипниковое устройство.
3. Деталь перемещается, в результате чего возникает разъединение валов посредством воздействия вилки.

Пользователь Алексей Романов обнародовал ролик, который позволит разобраться в принципе действия системы сцепления и выжимного подшипника.

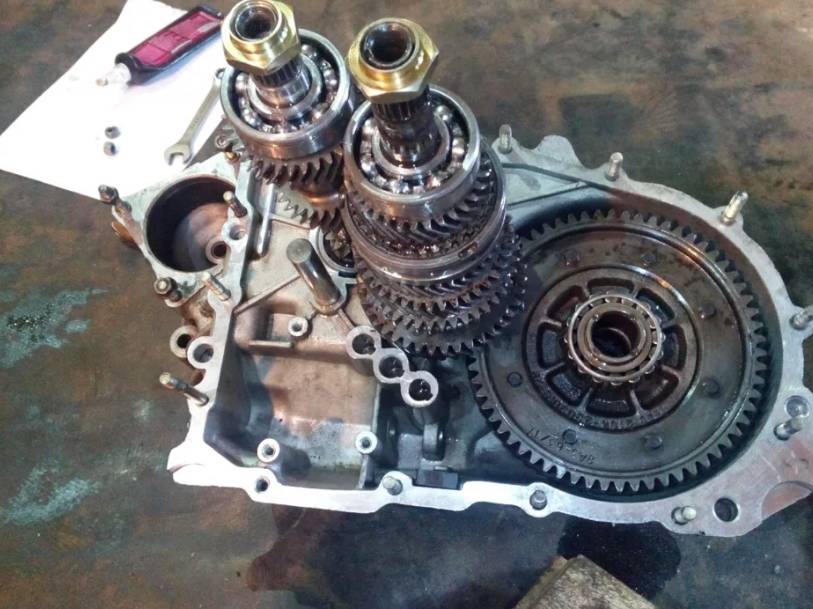

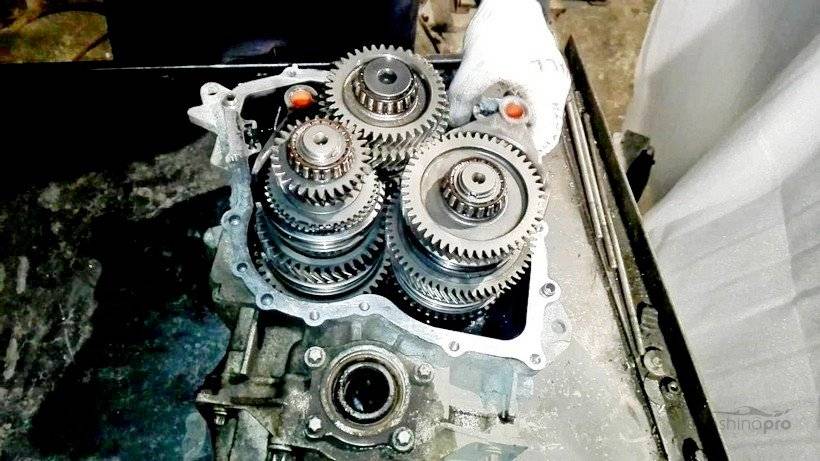

Ремонт КПП

Если после выполнения всех работ шум в коробке продолжает оставаться, тогда необходимо проводить снятие коробки, ее разборку. Это необходимо делать для устранения причин металлического звука. На ВАЗ 2110 КПП механической конструкции имеет пять скоростей передних и одну заднюю. С 1 по 5 скорости на валах установлены синхронизаторы, предназначенные для мягкости переключения. Вся конструкция соединена с дифференциалом и главной передачей. Состав корпуса собран из трех частей картеров – отлиты они из дюралюминиевого металла. Кроме того, из:

• сцепления;
• коробки передач;
• отдельно задней крышкой КПП.

Сборка частей производится на бензиново-масло-стойком герметическом составе. В нижней части картера установлен магнит, который собирает металлическую стружку в осадок. При сливании теплого масла — этот осадок уходит со сливаемым продуктом.

Лада 2114 2008, 84 л. с. — наблюдение

Лада 2114 Самара, 2007

Комментарии 27

Так и не решил проблему?

Нет, не решил, потому что проблема постепенно самоустраняется. Посторонний звук стал почти не слышен, видимо, происходит приработка. Скоро буду менять масло в коробке, посмотрю на наличие металлических включений: сколько их и какие. Очень уж не хочется снимать и разбирать коробку.

Интересно, ни у кого такого на самарах не слышал

Редкая неисправность. Никто не знает, что бы это могло быть?

Вскрытие покажет.может зубчик отвалился от шестеренки.или не лезть пока туда

Я решил пока не лезть.

Может и само пройдет.у меня меня помню на пробеге до 15000км стартер щелкал после запуска движка, потом сам перестал

Может и пройдет. Подожду, во всяком случае. Дальних поездок пока не предвидится, а в городе внезапные приключения с коробкой не страшны.

Блин такая же ерунда. Узнаешь отпиши, а пока репостну!

Я уже даже рад, что не одинок ))). Если узнаю, отпишу, но мои надежды тают, как первый снег. Сильно неохота снимать коробас, тем более, зимой. Если народ ничего не подскажет, буду ездить до лета, а там будет видно.

Гудит коробка автомат при разгоне

Иногда машина издает неприятные звуки в начале движения. Возможно, это воет АКПП. Шуметь начинает при переключении на третью передачу или при скорости 60 км/ч. При дальнейшем разгоне неприятный шум усиливается. После набора определенной скорости (80-90 км/ч) звук из-под капота затихает. Если перестать давить на газ, звук больше проявляться не будет, но дальнейший разгон опять спровоцирует его появление.

Эту проблему может решить замена заднего редуктора. Также стоит осмотреть задние тормозные диски. Проверять нужно тыльную сторону (где стоит тормозной цилиндр). На дисках могут накопиться ржавые отложения. Если их ширина более 1 сантиметра и они по всей поверхности, это может стать причиной появления постороннего шума. Проблема решается путем чистки внутренней стороны дисков.

Скрипит, но едет

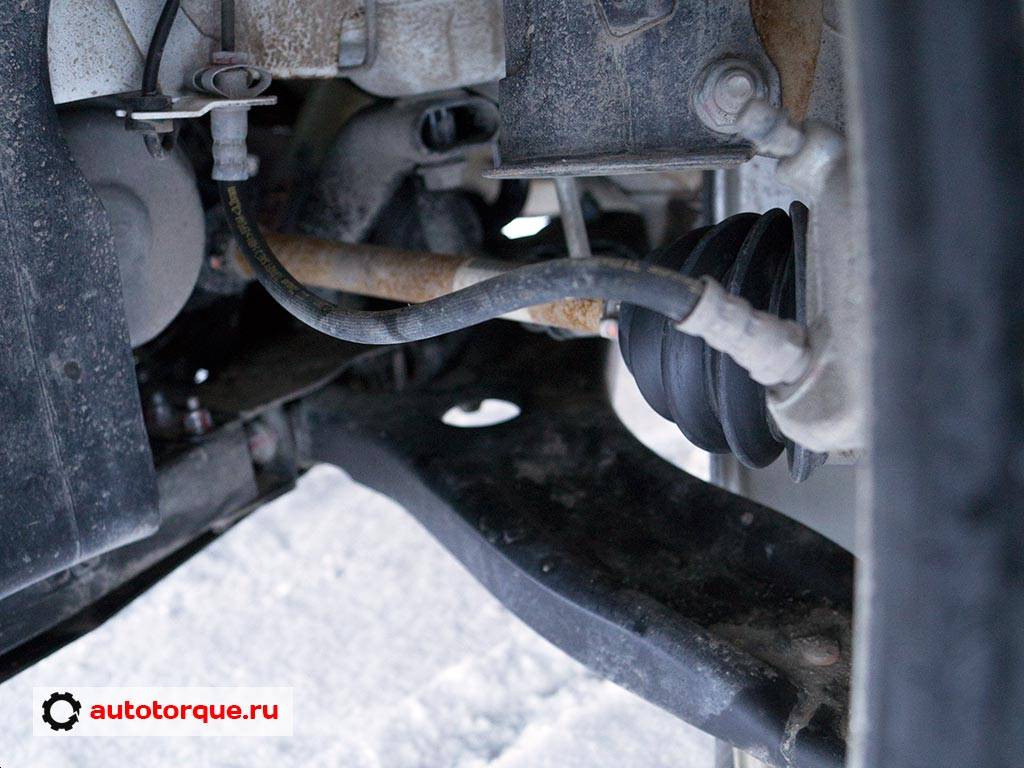

Затронув тему подвески Lada Vesta в начале, возможно появилось представление о том, что шасси ни на что не годится. На самом деле платформа позаимствована у Логана, что дает надежду на то, что не всё так плохо. Подумаешь втулки и стойки стабилизатора уйдут на покой к 30-40 ткм. Мелочь! Да и в принципе вопросов к ходовой части немного, особенно учитывая ямочно-кочечную прожорливость подвески. Шаровые опоры живут 50-60 ткм, рулевые наконечники ходят по 80-100 тысяч – всё как у Logan.

Стуки при скачках
по ямам не всегда означают вложения в подвеске. Очень часто звонкие звуки
издают тормозные суппорта, к которым требуется применить смазку или заменить
направляющие.

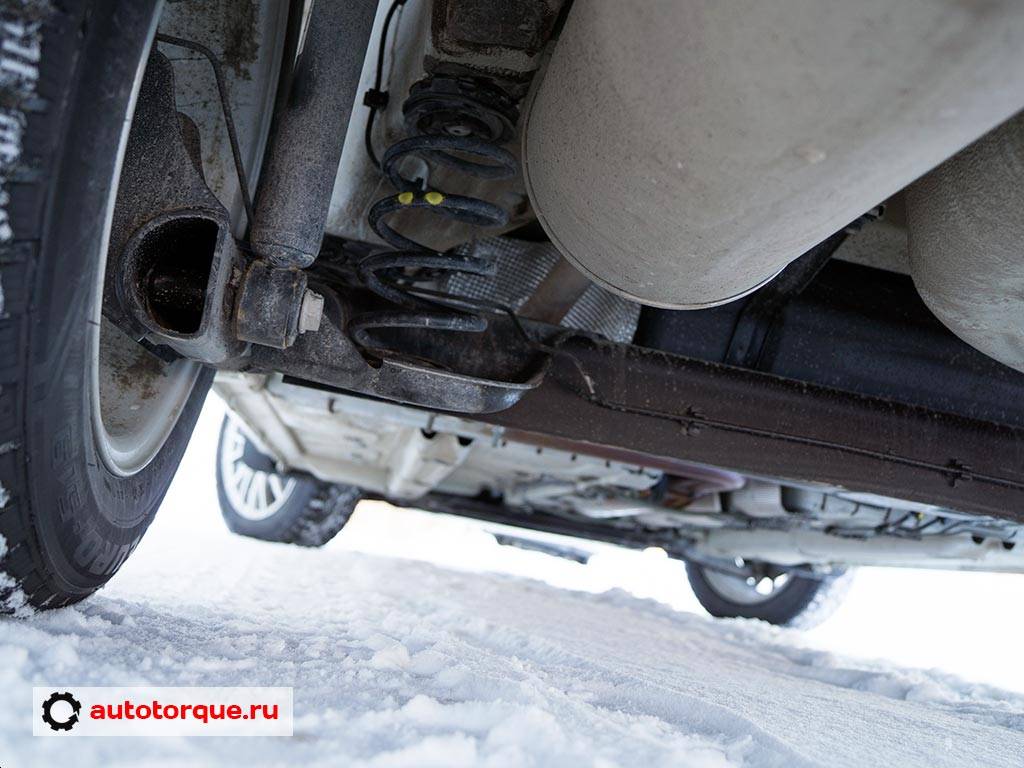

Сзади балка – ломаться нечему

Теория работы коробки передач

На данный момент все современные КПП оснащаются синхронизаторами, которые являются важными элементами коробки. Суть работы синхронизаторов в том, что они уравнивают работу валов коробки.

Каждый водитель, при переключении со второй передачи на первую, сталкивался с ситуацией, когда чувствовалось какое-то препятствие. Что мешает включить первую передачу во время движения. Это и есть синхронизатор.

Если у Вас достаточно новая коробка, то при переходе с повышенной на пониженную передачи в такую ситуацию Вы не попадете. Переключение будет осуществляться без проблем. Проявляется это по мере эксплуатации и износа компонентов агрегата.

При наличии проблем с переключением приезжайте в Анкар на диагностику и ремонт КПП Mitsubishi, Toyota, Lexus, Land Rover, Jaguar, Infiniti, Mercedes, BMW, Audi и других марок.

Смотрите видео об устройстве и принципе работы КПП:

Как предотвратить поломку КПП

Среди ранних признаков будущей неисправности можно отметить:

1. Появление трудностей во время переключения скоростей. Становится всё сложнее и сложнее переключить передачу. Иногда приходится выжимать сцепление и переводить рычаг в нейтральное положение.
2. Передачи вылетают.
3. Из КПП вытекает масло.

Износ подшипников

Другая распространённая причина возникновения проблем во время переключения передач связана с неправильной отладкой привода переключения. Детали узла часто ломаются и тоже могут быть причиной проблемы. Для устранения неполадок надо как можно скорее произвести коррекцию или замену тяги, а также подтяжку винтов. Потом можно заняться регулировкой привода и заменой оставшихся неработающих деталей.

На некоторых автомобилях ВАЗ 2114 возникает сброса передач. Этот процесс происходит самопроизвольно. Причина — износ или поломка зубчиков (торцовых) на муфте. Иногда из строя выходят зубчики на шестерёнках. Подобная проблема возникает из-за недостаточно грамотной отладки привода. В других случаях причина заключается в неточности во время проведения установки чехла тяги, который предназначен для защиты.

Для того, чтобы исправить эту проблему, может потребоваться замена всех неисправных деталей. Далее следует заняться отладкой привода.

Следующий этап — монтаж чехла в необходимом положении. Если же произошла утечка масла, то необходимо установить картер и поменять все прокладки, которые выглядят изношенными. Не стоит забывать о необходимости снимать коробку перед ремонтом.

Почему воет и шумит коробка

Основным источником шумов различной тональности коробки ВАЗ 2109 становятся изношенные или неотрегулированные узлы. Обычно такие неисправности встречаются на машинах с большими пробегами.

Основными причинами, по которым гремит или шумит коробка на ВАЗ 2109 являются:

1. Пониженный уровень смазки. При недостаточном количестве масла или его неудовлетворительном состоянии шестерни и подшипники начинают работать без смазочной пленки, что вызывает высокочастотный вой КПП. Особенно подвержена этому явлению пара шестерен и вал пятой передачи, расположенные на максимальной высоте от уровня смазки в картере МКПП. При значительном падении количества масла выть начинают все скорости. Иногда звук присутствует только на холодной коробке и исчезает по мере прогрева. Это является признаком слишком густой жидкости, которая застывает при низких температурах. Очень жидкое масло, наоборот, вызовет возникновение сильного воя по мере прогрева.
2. Износ подшипников ведущего вала. Это является одной из самых распространенных причин появления шелеста при работе КПП. Коробка при этом шумит при движении накатом или при стоящем и работающем на холостом ходу автомобиле.
3. Износ шестерней в коробке. Если КПП гудит на определенных передачах, то причину следует искать в износе или выкрашивании зубьев шестерен.
4. Неисправность блокирующих колец. Эти детали устанавливаются на боковых конических поверхностях шестерен вторичного вала коробки. Они имеют зазоры и могут свободно вращаться вместе с сухарями. При износе кольца на нем могут появляться трещины и деформации, из-за чего передачи начинают переключаться с треском.
5. Износ муфты синхронизатора. При выходе из строя самого синхронизатора появляется звук треска при включении передач и самопроизвольное выбивание скорости. Чтобы устранить этот дефект, необходимо произвести замену деталей.
6. Неправильная регулировка сцепления. Если настройка механизма не соответствует норме, то не происходит полного выключения дисков в процессе выжима педали до нижнего положения. При этом наблюдается хруст во время переключения и чувствуется характерный посторонний запах из-за подгорания дисков.
7. Износ выжимного подшипника. Есть шелестящий шум или рокот, но он пропадает, когда водитель выжимает педаль сцепления.

Короткоходная кулиса ВАЗ 2114: замена и установка

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач.

Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной.

Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет. Разбор можно выполнить по схеме из этой статьи

Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях.

В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин.

АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля.

Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам.

Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109.

Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно.

Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

   Откручиваем 5 болтов держащих платформу кулисы

3. С шарнира КПП нужно снять пыльник и удалить крепление;
4. Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
5. Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
6. Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.

   Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

• РПП от ВАЗ 2114.
• Ось и втулки от 2114 (входят в ремкоплект КПП).
• Трубка с диаметром 15 миллиметров.
• Гайка шаровая.
• Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

13 октября 2016

Общая симптоматика

Симптомы проявляются семью признаками, к которым относятся:

1. при включении передач появляется хруст;
2. звук стука в коробке;
3. течь масла;
4. отсутствует фиксация скоростей;
5. тугой ход рычага во время переключения;
6. КП гудит;
7. шум в коробке передач.

Каждый из перечисленных признаков обладает своей этимологией и точной картиной проявления, характеризующей объективно первопричину неисправности.

Хруст в кпп

Данный вид ремонта требует разборки конструкции кпп.

Основные причины, признаком которых является хруст во время переключения передач:

1. неисправность синхронизатора кпп (однозначно требует замену синхронизатора);
2. нарушение работы корзины сцепления (во время эксплуатации транспортного средства “лепестки” могут отлетать). Устраняет нарушение замена детали, при этом устанавливается также новый диск сцепления;
3. повреждения троса сцепления относятся к разряду косвенных причин неисправности кпп, но при разрыве троса движение транспортного средства исключено;
4. заводской брак вала коробки передач.

Стук в кпп

Звуки постукивания коробки передач неоднозначны в силу их множественности. Поэтому картина неисправности точно устанавливается путем диагностики транспортного средства.

Коробка начинает стучать если:

1. не выставлен надлежащим образом уровень масла. Косвенным показателем является количество заливаемого масла;
2. величина расстояния между тормозами и пакетами муфт либо слишком мала, либо, наоборот, слишком большая;
3. появилось провисание одного из клапанов в коробке;
4. произошла поломка соленоида.

Подтекание масла

При наличии течи масла облегчает задачу ремонта возможность определения места протекания, но чаще всего на практике установить это невозможно.

Неисправностями, которые являются основанием подтекания масла, являются следующие:

1. износились сальники;
2. износились валы;
3. появилась неисправность люфта первичного вала коробки передач;
4. разгерметизировались детали: образование трещин, микродыр и т.п.;
5. износился уплотнитель вала привода спидометра.

Скорости вылетают

Подобного рода явление происходит в процессе переключения передач. Основная причина появления такой неисправности – изношенность зубьев на шестернях и муфте. Фактором, способствующим развитию ослабления фиксации скорости, является нарушение правил техники переключения передач, происходящее при несоблюдении скоростного режима. Замена шестерней указанных деталей устраняет описанную проблему.

Тугой ход ручки

Факторами, под влиянием которых движение ручки затрудняется, являются повреждения зубцов фиксации самого рычага, изношенность реактивной тяги, нарушение целостности деталей привода кпп.

Гудит коробка

Такой звук появляется основном при нейтральной передаче. Основная причина – низкое качество смазочных материалов. Поэтому первым действием, которое необходимо выполнить во время наступления подобного рода технической неполадки, – проверить и при необходимости долить масло. Если коробка продолжает гудеть, то необходимо выполнить диагностику, так как возможен износ подшипника на первичном валу.

Шума в КП

Коробка начинает шуметь при недостаточном уровне масла. Решается эта ситуация путем доливания масла. Если шум не прекратился, то его создает износ сальников и механизмов. Это устраняется путем установки новых деталей взамен изношенных.

По завершению процесса установки неисправности, ее основания и источника, а также оказывающих влияние на появление нарушения работы коробки передач факторов, необходимо ознакомится с ее устройством и особенностями структуры механизма.
