Замена
Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.
- ключ на 21;
- ключ на 10;
- крестовая отвертка.
Порядок выполнения для ВАЗ 2110 с приводными датчиками.
1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.
2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.
3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.
4.Сжав усики на разъеме датчика, отсоединяем
5.Руками или с помощью ключа на 21 выкручиваем датчик.
6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.
7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.
8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.
9.Подключаем разъем, подсоединяем гофру, минусовую клемму.
Меняем электронный датчик
1.Обесточиваем бортовую цепь авто.
2.Отверткой ослабляем хомут гофры, и снимаем ее.
3.Отсоединяем провода от ДС, отодвинув защелку.
4.Ключом на 10 откручиваем гайку крепления датчика.
5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.
Обычно установка нового датчика решает все проблемы, с ним связанные. Двигатель начинает работать в нормальном режиме, а спидометр с одометром показывать правдивую информацию. Если же с установкой нового ДС проблема не исчезла, ищите ее в другом месте.
Любой автомобиль оборудован системой, которая показывает скорость передвижения и километраж (пройденное расстояние). Именно спидометр, являющийся устройством для определения мгновенной скорости, даёт возможность узнать, какова максимальная скорость ВАЗ 2110.
Датчики скорости устанавливают только в инжекторных автомобилях, там, где присутствуют карбюраторные двигатели, их нет. Прибор этот несёт ответственность за подачу и расход топлива, выставление угла опережения зажигания, и осуществляет контроль за качеством горючей смеси. Все данные передаются на электронный блок управления, под контролем которого находится инжектор.
До появления датчиков, на каждый карбюраторный двигатель устанавливались механические приводы спидометра. На автомобилях ВАЗ 2010, выпущенных до 2006 года, установлены именно механические приводы. Более новые автомобили, выпущенные после 2006 года, оборудованы электронными датчиками.
Признаки и причины неполадок ДС (датчика скорости)
Выход из строя датчика скорости можно определить визуально во время поездки. Это происходит, когда стрелка спидометра скачет, дает явно неправильные показания или падает на нулевую отметку. Если, одновременно, одометр перестает определять пройденное расстояние, то наиболее вероятная причина поломки – выход из строя датчика.
Дополнительными признаками появления неисправности могут служить неровная работа силового агрегата на холостом ходу, а также слишком высокий расход топлива.

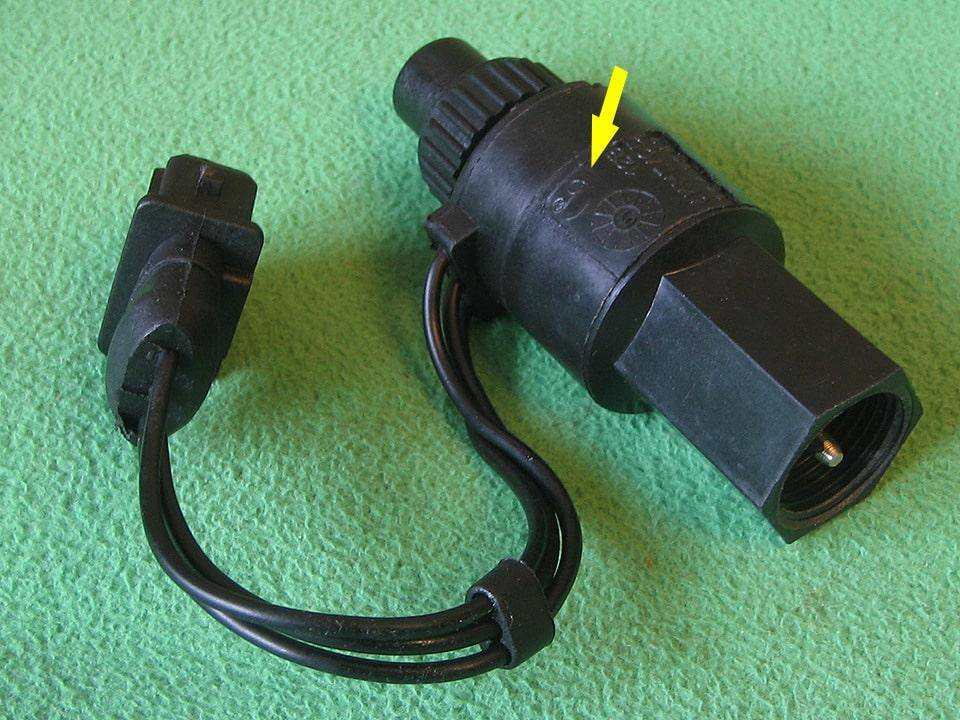

Устройство датчика скорости
Почему не работает ДС? Причин может быть несколько:
- Контактная колодка загрязнена;
- Окислены контакты;
- Проводка перетерлась или оплавилась;
- Нет контакта из-за неплотно вставленного разъема;
- Поломка непосредственно датчика.
Прибор установлен под капотом рядом с выпускным коллектором, на коробке передач. Он подвержен воздействию паров масла, плохо защищен от грязи. Провод датчика может перетереться, либо оплавиться из-за нахождения рядом с сильно нагретыми элементами автомобиля. На автомобиле ВАЗ 2110 с инжектором это часто приводит к исчезновению контакта и прекращению передачи сигнала на спидометр.
Однозначный ответ об исправности датчика можно получить, произведя его замену
Однако, при покупке ДС, надо обратить внимание на его модель. Во-первых, следует убедиться, что она совместима с предыдущей, во-вторых, рекомендуется обратить внимание на материал штока. Предпочтительнее приобретать датчик с металлическим штоком привода, а не пластмассовым
Предпочтительнее приобретать датчик с металлическим штоком привода, а не пластмассовым.
Датчик с металлическим штоком
Такая конструкция обладает повышенной надежностью и прослужит достаточно долго, в то время как пластиковая может выйти из строя в течение нескольких месяцев
Приобретая устройство, важно убедиться, что на штоке есть шайба, отсутствуют люфты, а также что комплект соответствует приложенной документации на датчик
Все перечисленные вопросы связаны только с инжекторами, потому что в карбюраторных системах как такового ДС нет. На механический спидометр крутящий момент передается с помощью тросовой системы, без каких-либо электрических преобразователей.
Основные признаки неисправности лямбда зонда
Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.
Причиной выхода из рабочего состояния лямбда зонда может быть следующее:
- разгерметизация корпуса;
- проникновение внешнего воздуха и выхлопных газов;
- перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
- моральный износ;
- неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
- механическое повреждение в следствие некорректной эксплуатации автомобиля.
Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.
Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.
Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.
На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.
В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.
Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.
Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.
Как определить неисправность лямбда зонда рассказывается на видео:
Как проверить датчик скорости ВАЗ 2110?
Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.
или
Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В.
Если с питанием все в порядке, переходите непосредственно к самой диагностике.
Способ №1 – осуществляется по приведенной выше схеме без снятия датчика с автомобиля.
- Поддомкратьте передние колеса.
- С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
- Установите КПП в положение 5 передачи и покрутите колесо.
- Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.
Способ №2 – осуществляется по приведенной выше схеме на снятом с автомобиля датчике.
- Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
- С помощью проводов опять же повторяете приведенную выше схему.
- Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
- Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.
Способ №3 – «проверка лампочкой».
Применяется к датчику скорости без его снятия с автомобиля.
- С помощью домкрата ведущие колеса приподнимите на землей.
- По приведенной схеме к диагностируемому элементу подключите лампочку.
- Поставьте рычаг КПП на 5 передачу и повращайте колесо. Лампочка при этом должна будет заморгать. Если этого не произошло (при наличии напряжения в сети, естественно), датчик следует заменить.
Подключение датчика скорости ваз 2110
Подмотка одометра ВАЗ в большую сторону
| Так получилось, что пришлось заменить приборную панель ВАЗ на новую. Подмена выполнена, но новая комбинация приборов имеет не верные показания одометра. Чтобы сохранить (продолжить) показания одометра со старой приборки, нужно накрутить пробег. |
Речь пойдет про электронный одометр, коррекция которого будет происходить вперед. Вообще, существует два способа установки показаний одометра.
- Программный. Программатор одометров позволяет скрутить пробег с помощью специальной программы и программатора. Для этого нужно разбирать панель приборов. Преимущества: есть возможность выставить любые показания одометра (уменьшить/смотать одометр, либо увеличить), весь процесс не требует много времени.
Способ 2: Кулер (вентилятор) от компьютера.
Почему не работает спидометр на ВАЗ 2110, 2111, 2112
Комбинация приборов является неотъемлемой частью любого автомобиля, поэтому так важно, чтобы все ее показания были верными. Одна из частых проблем приборной панели является неисправность спидометра (стрелка спидометра прыгает или лежит на нуле). А вы знаете, какие могут быть причины этой неприятности?
А вы знаете, какие могут быть причины этой неприятности?
Порядок проверки аналогичен для двигателей «инжектор» и «карбюратор»: 1
Спидометр может не работать из-за перегоревшего предохранителя, обратите внимание на F19 (10A). Смотрите расположение предохраниетелей и реле, а также схемы (поиск по странице со словом «скорости»). 2
Неисправность электрической цепи. Следует проверить проводку, особенно надежность контактов на датчике скорости (некоторые его называют датчик спидометра). 3. Неисправен датчик скорости. Не спешите бежать в магазин, сначала лучше проверить датчик скорости. Сделать это можно старым «дедовским» способом. Снять датчик с коробки, а затем подключить к нему дрель (выставить вращение против часовой стрелки). Если датчик скорости исправен, то крутящий момент будет передаваться, и спидометр будет показывать значения. Чаще всего у неисправного датчика что-то болтается внутри. 4. Если датчик скорости исправен, то проверяем работу привода КПП. Снимаем датчик, охватываем привод пальцами или вставляем палочку длиной 5 см и немного толкаем автомобиль вперёд или назад. 5. Неисправность щитка приборов. Замените приборку на заведомо рабочую, так будет быстрей всего проверить ее исправность. Если проблема в ней, то можно попробовать ее отремонтировать. 6. Если Вы заметили, что спидометр отказал после разборки приборной панели, то возможно причина простая ─ стрелка спидометра задевает накладку. В этом случае просто немного приснимите стрелку, используя вилку (см. тюнинг панели приборов). 7. Если спидометр не работает после проверки всех шести пунктов и горит чек (Check Engine), то имеет смысл выполнить диагностику автомобиля.А Вы сталкивались с неработающим спидометрам на ВАЗ? Какая причина была в вашем случае? Как Вы решили проблему? Напомним, другие советы и рекомендации по эксплуатации и ремонту ВАЗ можно найти в этой категории
2. Неисправность электрической цепи. Следует проверить проводку, особенно надежность контактов на датчике скорости (некоторые его называют датчик спидометра). 3. Неисправен датчик скорости. Не спешите бежать в магазин, сначала лучше проверить датчик скорости. Сделать это можно старым «дедовским» способом. Снять датчик с коробки, а затем подключить к нему дрель (выставить вращение против часовой стрелки). Если датчик скорости исправен, то крутящий момент будет передаваться, и спидометр будет показывать значения. Чаще всего у неисправного датчика что-то болтается внутри. 4. Если датчик скорости исправен, то проверяем работу привода КПП. Снимаем датчик, охватываем привод пальцами или вставляем палочку длиной 5 см и немного толкаем автомобиль вперёд или назад. 5. Неисправность щитка приборов. Замените приборку на заведомо рабочую, так будет быстрей всего проверить ее исправность. Если проблема в ней, то можно попробовать ее отремонтировать. 6. Если Вы заметили, что спидометр отказал после разборки приборной панели, то возможно причина простая ─ стрелка спидометра задевает накладку. В этом случае просто немного приснимите стрелку, используя вилку (см. тюнинг панели приборов). 7. Если спидометр не работает после проверки всех шести пунктов и горит чек (Check Engine), то имеет смысл выполнить диагностику автомобиля.А Вы сталкивались с неработающим спидометрам на ВАЗ? Какая причина была в вашем случае? Как Вы решили проблему? Напомним, другие советы и рекомендации по эксплуатации и ремонту ВАЗ можно найти в этой категории.
Накрылся ДМРВ? Не спешите покупать новый
Новый датчик стоит от 2 до 3,2 тыс. руб. Но прежде чем бежать в ближайший магазин или на авторынок, попытаемся привести в чувства старый. Такой способ реанимации не даёт 100% гарантию на восстановление работоспособности. Но попробовать стоит.
Сначала отключите клемму «минус» на аккумуляторной батарее. Демонтируйте датчик с автомобиля. Снимите его с корпуса воздушного фильтра. Разберите устройство с помощью крестообразной отвёртки. Будьте осторожны с платиновыми нитями, не касайтесь их руками и другими предметами. Чистите средством для карбюраторов. Брызните 3–4 раза жидкость на места, обозначенные стрелками на фото. Соберите ДМРВ и установите его на автомобиль.
Распиновка проводов датчика скорости ваз 2110
Сразу к делу, на одном из проводов начал появляться обрыв на изломе. Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!
Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.
Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.
Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.
Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.
Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.
За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.
Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.
Инструкция по замене своими руками
Теперь ознакомимся с процедурой замены устройства. Перед заменой нужно купить новый датчик. Лучше всего приобрести ДС с металлическим штоком — такие устройства считаются более надежными и обычно работают значительно дольше. В вопросе замены нет ничего сложного, подробно процедура описана ниже (видео опубликовано пользователем Инзилем Назмутдиновым).
Этапы
Как поменять датчик скорости на «Десятке»:
- В первую очередь следует отключить напряжения в электрической сети автомобиля. Выключите зажигание, после чего откройте моторный отсек и сбросьте клемму от аккумуляторной батареи.
- Затем найдите датчик скорости и отключите от него провод с разъемом. Желательно при отключении запомнить распиновку контактов на штекере, чтобы правильно подключить девайс.
- Что касается извлечения датчика скорости, то его можно просто открутить руками. Если устройство зафиксировано в посадочном месте слишком крепко, то для его демонтажа вам потребует гаечный ключ размером на 21 или 22. Размер неточный, поскольку конструкция устройства и, соответственно, габариты могут отличаться.
- После демонтажа рекомендуем убедиться в правильной работе самого привода. Для этого открутите гайку, с помощью которой он крепится к коробке трансмиссии. Привод снимайте аккуратно, поскольку его шток ни в коем случае не должен попасть в корпус КПП, в иначе вам нужно будет ее демонтировать и разбирать.
- Произведите монтаж нового датчика скорости, процедура монтажа всех компонентов осуществляется в обратном порядке.
Замена датчика скорости на ВАЗ 2110 своими руками
Датчик скорости в автомобилях служит для передачи сигналов (электрических импульсов) с коробки передач на контроллер (электронный блок управления). Датчик скорости (ДС) ВАЗ 2110 расположен непосредственно на коробке передач. На основании полученных с датчика сведений контроллер регулирует работу ДВС на холостых оборотах. К контроллеру подключается регулятор холостого хода (РХХ), который регулирует подачу воздуха, обминая дроссельную заслонку. Контроллер с датчика скорости получает сигналы с частотой, которая пропорциональна скорости движения автомобиля в текущий момент.
Исправно работающий датчик скорости дает значительную экономию горючего. Это происходит следующим образом. ДС передает на контроллер информацию, что скорость движения автомобиля в данный момент 100 км/ч. Одновременно датчик положения дроссельной заслонки (ДПДЗ) передает на контроллер сведения о том, что педаль газа не нажата. Контроллер, анализируя ситуацию, «приходит к выводу», что идет «торможение двигателем». В таком случае контроллер дает сигнал отключения системы подачи топлива. Экономия бензина и выдача показаний спидометра при этом не единственные полезные функции датчика скорости.
Что происходит, если датчик скорости вышел из лада? При отсутствии сигнала с коробки передач о скорости движения автомобиля, контроллер (главный блок управления) не может понять, стоит транспортное средство или движется. При поломке датчика происходит снижение оборотов двигателя в условиях холостого хода. При выключении передачи (резком сбросе нагрузки) двигатель быстро «глохнет». Во время разгона (нажата педаль «газа») при открытой дроссельной заслонке теряется динамика. Вот такими проблемами вам грозит неисправный датчик скорости. Скорее нужна замена датчика скорости ВАЗ 2110. На самом деле в процедуре замены нет ничего сложного – читайте сами.
Инструменты, материалы и детали для замены датчика скорости на ВАЗ 2110:
- ключи на 10, 14 и 21;
- герметик;
- датчик скорости (ДС) ВАЗ 2110;
Пошаговая инструкция, как самостоятельно заменить датчик скорости ВАЗ 2110:
Мы уже выяснили, что датчик скорости находится на коробке передач. Там его и нужно искать. Первое, что нужно сделать – это отсоединить от датчика электрический разъем, который передает сигналы на контроллер. Чтобы снять разъем, необходимо сжать металлические усики и чуть потянуть его на себя. Вообще схема датчика скорости ВАЗ 2110 не сложная, и с нею легко разобраться.
Далее переходим к откручиванию самого датчика скорости ВАЗ 2110. В некоторых случаях это можно сделать даже без ключа, просто прокрутить корпус датчика руками против часовой стрелки. Если датчик не поддается, нужно взять ключ на 21 и попробовать работать ним. Старый датчик скорости снят. Теперь на привод датчика скорости ваз 2110 просто установите новый датчик, купленный заранее. Замена датчика скорости может обернуться и неприятностями. Это тот случай, когда шток старого датчика поломался внутри привода. Допускать такое очень не желательно. Вам придется вынимать сам привод. В таком случае возьмите ключ на 10 и открутите гайку с шайбой. Выньте привод. Если возникли сложности с раскручиванием, возьмите ключ на 14 и немного расшатайте крепление
ОСТОРОЖНО! Выполняя разборку привода, следите за штоком. Не допустите, чтобы он провалился вовнутрь
Помните, тогда вам придется разбирать и коробку передач. На приводе можно заметить кольцевой резиновый уплотнитель. Его желательно заменить. Также на этом этапе смажьте шток герметиком. В случае если в приводе остался осколок сломанного пластмассового штока, есть один проверенный способ, как его извлечь. Нагрейте над горелкой или зажигалкой кусок проволоки, проткните ею пластмассовый осколок. Когда проволока застынет, вытяните ее вместе с прилипшим осколком. В случае неудачи, замена штока привода неизбежна. Какой бы путь по замене датчика скорости ВАЗ 2110 вы не проделали, произведите сборку в обратном порядке. Все делайте внимательно, тщательно и аккуратно. После установки нового датчика скорости проверьте его в работе.
Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится
Датчик скорости Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.
Для чего он нужен
Схема Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.
Признаки неисправности
Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.
Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.
Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости
Поиск поломки
Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.
Ушки для крепежа
Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.
Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.
Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.
Подготовительные мероприятия
Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.
Разъем
По сути, при приобретении устройства придерживайтесь двух основных правил.
- Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
- Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.
Замена
Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:
Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП
Это явно не в ваших интересах;
Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
Сборка выполняется в обратной последовательности;
Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание
Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.
Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:
- 1 соответствует «+»;
- 2 обозначает выход сигнала;
- 3 — это «-«.
