Замена клапанов на лада калина 8 клапанов: фото и видео

Восстанавливаем герметичность системы впуска на редакционной Калине

В этом нет ничего криминального.

Со временем герметичность его стыков нарушается и жидкость может просачиваться наружу. Кроме эстетического момента это отражается и на работе мотора. Через щели не только давит масло, но и идет подсос воздуха.

Чаще всего это приводит к неровной работе двигателя (небольшому троению) на холостых оборотах. Впускной коллектор

Герметичность системы впуска очень важна для исправной работы двигателя.Герметичность системы впуска очень важна для исправной работы двигателя.Масляные следы на стыках коллектора видны невооруженным глазом, а подсос воздуха можно вычислить простым приемом.

При работе мотора побрызгайте на подозрительные места очистителем элементов тормозной системы или карбюратора.

Если через некоторое время обороты двигателя «поплывут» или он начнет вообще захлебываться, значит в этих местах есть существенный подсос.

Очиститель, как горючее вещество, попадая на впуск, обогащает топливовоздушную смесь, что и вызывает плавание оборотов мотора.Подсос дополнительного воздуха, не учтенного датчиками на стороне впуска, вызывает постоянное обеднение смеси. Система управления по выходным показаниям переднего лямбда-зонда пытается корректировать топливоподачу.

Задняя подвеска Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Болты крепления колеса

Гайка подшипника ступицы заднего колеса

Гайка болта нижнего крепления амортизатора к рычагу задней подвески

Гайка крепления штока амортизатора задней подвески к кузову

Гайки болтов крепления рычага задней подвески к кронштейну

Гайки крепления кронштейна рычага задней подвески к кузову

Задняя подвеска автомобиля полунезависимая, выполнена на «упругой» балке с продольными рычагами, цилиндрическими пружинами и телескопическими амортизаторами двустороннего действия.

Балка задней подвески состоит из двух продольных рычагов, соединенных поперечиной U-образного сечения. Такое сечение обеспечивает соединителю (поперечине) большую жесткость на изгиб и меньшую — на кручение. Соединитель позволяет рычагам перемешаться относительно друг друга в небольших пределах. Рычаги выполнены из трубы переменного сечения, — это задает им необходимую жесткость. К заднему концу каждого рычага приварены кронштейны для крепления амортизатора, шита заднего тормозного механизма и оси ступицы колеса. Спереди рычаги балки закреплены болтами в съемных кронштейнах лонжеронов кузова. Подвижность рычагов обеспечивается резинометаллическими шарнирами (сайлент-блоками), запрессованными в передние концы рычагов.

Нижняя проушина амортизатора крепится к кронштейну рычага балки. К кузову амортизатор прикреплен штоком с гайкой. Эластичность верхнего и нижнего соединений амортизатора обеспечивают подушка штока и резинометаллическая втулка, запрессованные в проушину. Шток амортизатора закрыт гофрированным кожухом, защищающим его от грязи и влаги. При «пробоях» подвески ход штока амортизатора ограничивается буфером хода сжатия, выполненным из эластичной пластмассы.

Пружина подвески своим нижним витком опирается на опорную чашку (стальная штампованная пластина, приваренную к корпусу амортизатора), а верхним — упирается в кузов через резиновую прокладку.

На фланце кронштейна рычага балки установлена ось ступицы заднего колеса (она крепится четырьмя болтами). Ступицу с запрессованным в нее двухрядным роликовым подшипником удерживает на оси специальная гайка. На гайке выполнен кольцевой буртик, который надежно стопорит гайку путем его замятия в проточку оси. Подшипник ступицы закрытого типа и не требует регулировки и смазки в процессе эксплуатации автомобиля.-

Пружина амортизатора задней подвески: 1 — пружина; 2 — резиновая прокладка; 3 — крышка кожуха; 4, 10 — подушка штока амортизатора; 5 — распорная втулка; 6 — кожух амортизатора; 7 — гайка ; 8 — пружинная шайба; 9 — опорная шайба; 11 — шток амортизатора; 12 — корпус амортизатора; 13 — нижняя опорная плашка пружины; 14 — гайка болта нижнего крепления амортизатора; 15 — проушина; 16 — болт нижнего крепления амортизатора; 17 — буфер хода сжатия

ВАЗ 11113

Замер и регулировку тепловых зазоров клапанного механизма проводим на холодном двигателе ВАЗ 11113 .

Снимаем корпус воздушного фильтра (см. » Снятие корпуса воздушного фильтра «). Снимаем переднюю крышку ремня привода ГРМ (см. » Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «.).
Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов.
Снимаем шланг
Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров (клапанной крышки).
Снимаем шайбы и резиновые уплотнительные втулки, установленные в отверстиях клапанной крышки.
Отсоединив отводящий шланг вентиляции картерных газов от штуцера карбюратора снимаем клапанную крышку.
Снимаем уплотнительную прокладку клапанной крышки.

Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.

Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. « Замена ремня привода ГРМ »).
Затем поворачиваем коленчатый вал еще на 40-50° (2,5-3 зуба на шкиве распределительного вала).
В этом положении валов щупом проверяем зазор у первого кулачка распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0.35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет +0.05 мм.
Если зазор отличается от нормы, то на шпильки корпуса подшипников распределительного вала устанавливаем приспособление для регулировки клапанов. Вводим «клык» приспособления между кулачком и толкателем. Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель ( рис. 1 ) и устанавливаем между краем толкателя и распределительным валом фиксатор ( рис. 2 ), который удерживает толкатель в нижнем положении.

Рис. 1. Утапливание толкателя клапана при замене регулировочной шайбы: 1 – приспособление; 2 – толкатель.

Рис. 2. Фиксирование толкателя клапана при замене регулировочной шайбы: 1 – фиксатор; 2 – регулировочная шайба.

26. Рассчитайте толщину новой регулировочной шайбы по формуле:

(все значения в мм)

где H – толщина новой шайбыB – толщина старой шайбыA – значение измеренного зазораC – номинальный зазор

Например (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 мм. В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу – 3,8 мм.

27. Установите в толкатель новую шайбу рассчитанной по формуле толщины надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. Еще раз проверьте зазор и при необходимости повторите регулировку.

28. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры в приводе клапанов другого цилиндра в таком же порядке. Затем залейте масло в верхнюю часть головки блока, если оно удалялось.

26. Рассчитайте толщину новой регулировочной шайбы по формуле:

(все значения в мм)

где H – толщина новой шайбы B – толщина старой шайбы A – значение измеренного зазора C – номинальный зазор

Отечественный автомобиль особо малого класса ВАЗ с индексом 1111 (11113) – единственная модель автоВАЗа из всего семейства, которая комплектовалась двухцилиндровым двигателем. При этом во время создания этого мотора конструкторы постарались максимально унифицировать этот мотор с другими типами, в частности – от автомобилей ВАЗ-2108-21099. Результатом такой работы стало то, что принцип работы узлов и многие элементы у этих установок одинаковы и взаимозаменяемы (к примеру, ЦПГ), разница лишь в количестве.

Типы двигателей

Первые автомобили «Лада Калина» получили силовой агрегат объемом 1,6 л и ГРМ с 8-ю клапанами. На данных моделях периодическая регулировка зазоров клапанов нужна обязательно. Позже производитель предложил машину с объемом мотора 1,4 л и 16-ю клапанами, зазоры которых регулировать практически не нужно. Следующий вариант конструкторской мысли – авто с двигателем 1,6 л и ГРМ с 8-ю клапанами, которые нужно периодически настраивать. И «хитовая» модель – «Лада Калина» с 16-ю клапанами и силовой установкой в 1,6 л. Здесь регулировка требуется очень редко: но если оборвется приводной ремень ГРМ, клапана загнутся.

Фотогалерея

На фото ниже некоторые этапы замены прокладки на 8-клапанном моторе ВАЗ.

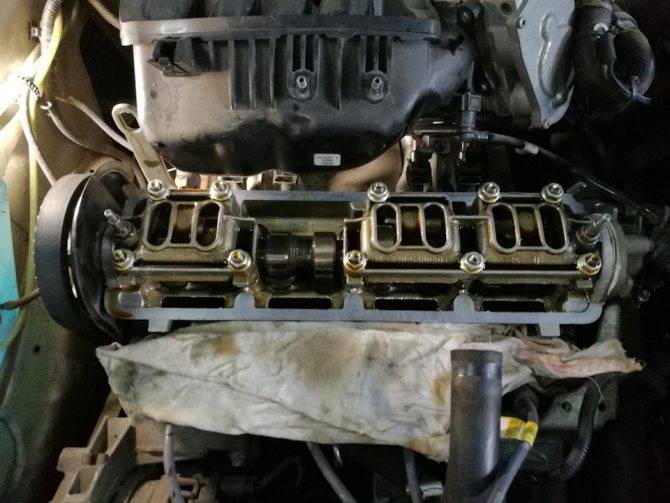

Мотор со снятой клапанной крышкой Откручивание приемной трубы от нейтрализатора Внутренняя часть цилиндров двигателя с поврежденной прокладкой Сама прокладка Место пробивки прокладки Отмытые бензином цилиндры Снятая с двигателя головка Нагар на клапанах и камерах сгорания

На фото ниже показаны некоторые этапы разборки двигателя 1,4 литра.

Снятие бачка омывателя Снятая рампа с форсунками Направляющая щупа Привод ГРМ снят Шестерни распредвалов сняты Снятие опор распредвалов Внутренняя часть цилиндров 16-клапанная головка

Замена Ремня Грм Калина 8 Клапанов

Подмена ремня ГРМ на Калине

Ремень ГРМ Лада Калина представляет собой кольцевой зубчатый ремень, сделанный из резины, армированной капроновыми нитями. Его роль заключается в передаче крутящего момента от шкива коленвала до звезды распределительного вала со понижением количества оборотов в два раза.Конкретно от состояния ремня ГРМ и его опций зависит слаженность работы газораспределительного механизма мотора.

Основные неисправности

Главных дефектов у ремня ГРМ может быть только три:

нарушение целостности конструкции;
недо- либо перенатяжение;
обрыв.

В первом случае ремень может просто расслоиться, о чем будут свидетельствовать болтающиеся армирующие нити. Не считая этого, нередко встречается срезание зубьев ремня. Эти трудности являются результатом механических повреждений, неверной регулировки:

звезды распредвала;
шкива коленчатого вала;
зубчатого ролика;
помпы;
натяжного ролика.

Натяжной ролик предназначен для натяжения ремня путем вращения вокруг собственной эксцентричной оси. В случае неправильной его регулировки, ремень может быть натянут слишком сильно, что рано или поздно приведет его в негодность. Такая же проблема возникнет, если ремень будет ослаблен.

Замена ремня грм калина 8 кл от RussianTuning

Привет. Меня зовут Виталий Мартынов ViTL. Это мое шоу «RussianTuning» Каждую неделю новое видео Шоу про .Самым неприятным сюрпризом, особенно в дороге, является обрыв ремня ГРМ. В этом случае двигатель моментально заглохнет, и завести его можно будет, лишь установив новый ремень.

Зачем нужна замена

Заводом-изготовителем замену ремня ГРМ в автомобиле Лада Калина рекомендуется проводить каждые 50 тыс. км пробега. Однако этот показатель предусмотрен для штатной детали, а учитывая качество запчастей в наших магазинах, лучше производить замену каждые 30 тыс. км.Желательно хотя бы один раз в месяц визуально осматривать ремень, сняв защитную крышку. При выявлении малейших механических повреждений или деформации, он подлежит немедленной замене.

К огромной радости владельцев любых восьмиклапанных Лада Калина (кроме новых восьмиклапанных двигателей), сообщаем, что при обрыве ремня ГРМ в их двигателях клапана не гнет, и головку блока цилиндров не бьет. Иными словами, самое страшное, что может случиться при его обрыве – заглохнет движок. Все, что нужно для того, чтобы поехать дальше – заменить ремень и правильно его отрегулировать.

Стоимость работ по замене

Цены на ремень ГРМ Лада Калина в наших автомагазинах варьируются от 400 до 1000 рублей за единицу. Если требуется также замена натяжного ролика – будьте готовы выложить еще 400-600 рублей.Стоимость работы по замене ремня составляет 500-800 рублей. С роликом – до 1000 рублей.Покупая ремень ГРМ, лучше отдать предпочтение фирменному ВАЗовскому изделию. Если такой возможности нет, можно приобрести аналог производства какого-нибудь известного бренда. Ниже представлены образцы, где указаны каталожные номера оригинального ремня и достойных импортных аналогов.

Подготовка к работе

Понадобится комплект инструментов и приспособлений:

набор торцевых головок с воротком и трещоткой;
шприц для удаления моторного масла;
фигурные и плоские отвёртки;
специнструмент для утапливания клапанов;
серия специальных щупов;
пинцет;
плоскогубцы с длинным захватом;
регулировочные шайбы.

Процедура на самом деле несложная и вполне может выполняться самостоятельно, без участия специалистов. Для экономии времени или если процесс покажется слишком сложным, лучше воспользоваться услугами автосервиса. Такая работа стоит не так много: стандартная цифра не превышает 800–1000 рублей, в зависимости от региона.

Инструкция по настройке зазоров

Перед тем как приступать к этой операции, необходимо остудить двигатель. После откручиваются болты крепления головки блока и последняя демонтируется. Дальнейшая работа выглядит следующим образом.

Снять кожух, который закрывает привод газораспределительного механизма.
Выкрутить свечи зажигания (так будет легче вращать коленвала двигателя).
Поверхность под головкой очищается от масла с помощью шприца.
Если распределительный вал имеет сильный износ кулачков толкателей, повреждённые и изношенные элементы следует обязательно заменить.
На место головки блока, на крепёжные шпильки следует установить специальное приспособление, которое поможет утопить клапаны вниз.
Поршни устанавливаются в мёртвую точку. Для этого головкой с воротком проворачивается коленчатый вал до тех пор, пока метка на задней крышке ГРМ не совпадет с меткой на шкиве.
После совпадения меток коленвал прокручивается ещё на несколько зубьев, и первый поршень будет установлен в верхней мертвой точке.
С помощью щупа зазоры замеряют сначала на первом кулачке, а потом на третьем. Для этого берется щуп, размер которого не более 0,35 мм. Если щуп проходит без сопротивления, следует подобрать другую шайбу.
Через специальный паз в верхней кромке шайба подцепляется и удаляется. Для того, чтобы увидеть паз нужно немного сдвинуть толкатель.
Специальным приспособлением утапливается вниз клапан, при этом следует придерживать отвёрткой с плоским концом толкатель, вставив не в паз, таким образом, можно предотвратить его произвольное вращение.
После фиксации толкателя с помощью пинцета удаляется шайба и на ее место устанавливается другая, подходящая по толщине. На одной из сторон каждой шайбы есть специальная маркировка, указывающая на размер. Закончена смена шайбы, отвёртка убирается, клапан возвращается на место, с помощью щупа проводится замер зазора.

Идеальная регулировка клапанов на Калине подразумевает вхождение щупа в промежутки с небольшим усилием (в пределах разумного). После этого нужно снова провернуть двигатель на один оборот шкива коленвала и провести контрольный замер зазора. Таким образом, проводится проверка и регулировки всех зазоров, с обязательным вращением коленвала перед каждым измерением. После проведения операции нужно залить моторное масло до нужного уровня, также потребуется замена прокладки клапанной крышки Калина, после чего зафиксировать клапанную крышку и привода ГРМ крепёжными элементами.

Правильная регулировка заметна сразу: механизм газораспределения работает ровно, мотор не шумит, а значит, «здоровье сердца» автомобиля в порядке. По крайней мере, на ближайшие 50–60 000 километров пробега тепловые зазоры не будут оказывать негативного воздействия и не потребуются дополнительные работы. А они обязательно станут следствием неправильной или несвоевременной регулировки.

Регулировка зазоров клапанов

Лада Калина Универсал Бортжурнал Замена шаровых опор

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

узконосые пассатижи;
плоскую отвертку;
головки;
шприц для удаления масла;
пинцет;
рассухариватель клапанов (приспособление);
щуп (0,2 и 0,35 мм);
регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Итак, изначально замеряем зазоры, где над клапанами подняты кулачки распредвала. В этом случае это 1,2,3,5 клапана. Тепловые зазоры для клапанов впуска Калина соответствуют 0,20 (+0,05мм), а для выпускных 0,35(+0,05мм). Расчет клапанов производится слева направо, сначала выпуск-впуск, затем впуск-выпуск, и, так далее. Зазоры, которые не соответствуют номиналу, регулируются с применением регулировочных шайб. Теперь, на шпильки крышки клапанов следует установить регулировочную планку и закрепить ее, накрутив гайки.

Затем, рычагом регулировочного механизма утапливаем до упора регулируемый клапан, и при помощи рычажка, фиксируем положение толкателя клапана (в нажатом состоянии). Используя пинцет, вынимаем старую шайбу и устанавливаем на ее место новую (требуемого размера). Удалив фиксатор, придавливаем ее рычагом для ее полной усадки на место. После этого наступает очередь следующих клапанов 4,6,7,8. Потребуется сделать один проворот вала (распредвал при этом должен повернуться на пол оборота ), и провести аналогичную работу с остальными клапанами. По мнению специалистов, при пробеге автомобиля Калина до 50 000 км., Вам, вряд ли, придется заниматься регулировкой клапановКалины, так, как при проверке их зазоры (в подавляющем большинстве случаев) соответствуют требуемым стандартам.

Клапаны на автомобилях Лада Калина выполняют важнейшую роль в системе газораспределения, отвечая за выпуск отработавших газов и впуск топливовоздушной смеси. Многие автомобилисты не задумываются о том, что эти детали, несмотря на свой незначительный размер, очень важны. А кто-то даже не знает о том, где они находятся, и что на них время от времени (в зависимости от типа двигателя) требуется проводить регламентные работы.

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной – третий впускной.

Затем пятый выпускной – второй впускной.

Дальше восьмой выпускной – шестой впускной.

Последние: четвертый выпускной – седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

пинцет;
набор щупов;
приспособление для регулировки зазоров;
шприц для масла;

Как видно из вышесказанного – регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Какие неприятности с двигателем подстерегают владельцев Калины

С проблемой сгибания клапанов автовладельцы столкнулись еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300куб.см, при обрыве ремня загибал клапана. Эта проблема связана с несколькими причинами, такими как, заклинивание помпы и натяжных роликов, износ или некачественное

Как отрегулировать тепловой зазор клапанов на автомобилях Газель

Клапана важная часть газораспределительного механизма двигателя. Правильная их регулировка является одной из самых необходимых настроек силового агрегата автомобиля. В случае неправильной регулировки, происходит быстрый износ узлов и механизмов газораспределения. Двигатель работает шумно и

Применение разноходовых клапанов в системах EVAP автомобилей

клапанПредназначение клапанов такого типа это перераспределение потоков, смешивание или разделение их. Устройство имеет три патрубка и может разделять один поток на два, также как и два соединять в один. Применение трехходовых клапанов на автомобилях и принцип их работы в системе улавливания паров

Клапан начнёт нагреваться.	Тепловое расширение не компенсируется зазором, и тарелка начнёт вылетать из места крепления.
Наблюдается снижение компрессии.	Как ответ – снижение мощности.
Теплоотведение не осуществляется в нормальном режиме.	Идет негативное воздействие на работу катализатора.
Во время сгорания топливовоздушной смеси часть горящего состава уходит в выпускной коллектор.	Таким образом тарелка и фаска быстрее разрушаются.
