Замена лампочек в приборной панели Лада Калина своими руками

Замена приборной панели лада гранта

Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров.

Чтобы исправить эту проблему можно обновить прошивку приборной панели автомобилей Лада Гранта и Калина 2.

Сначала выясняем, какой версии прошивка зашита в щиток приборов.

при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО

Теперь расшифровываем их

Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Вот пример прошивки панели гранты Норма. Изначально панель зашита прошивкой 090

Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Заливаем новую прошивку и идем пробовать в машину. Как видим версия обновилась теперь установлена прошивка 092

И кнопками на правом переключателе переключаем показания бортового компьютера и видим, что появилась отображение индикации температуры.

При подготовке данной статьи была использована информация с

Как мы знаем, на стандартной комплектации панель приборов без БК.

В общем с месяц назад, приобрёл себе комбинацию приборов от люксовой гранты б/у. Хотелось что бы БК появился.

Так как приборка была б/у, то она работала не корректно. А именно горела индикация АБС, не исправного тормоза и трансмиссии.

А так же нет индикации ближнего и дальнего света, хотя на тесте приборки диоды горят, значит исправны.Чтобы устранить эту проблему, нужно ехать к ОД и сбрасывать конфигурацию панели приборов. Я пошёл по другому пути.Заказал с алиэкспресса программатор USBDM.И вот пришёл мой программатор. Перешить дело не сложное, руководствовался готовыми подсказками этих записей:www.drive2.ru/l/6010764/?page=1#commentswww.drive2.ru/l/8229206/www.drive2.ru/l/7673604/Спасибо авторам!

В общем прошивку решил залить от калины 012, повёлся на подсказчик переключения передач. Сразу скажу, что его не появилось, по какой причине — не знаю.Прошивка ЭБУ у меня I484GR15, такая же стоит на машине брата на 025 комплектации, там это всё работает. Так же на 025 комплектации стоит 2-х дисплейная приборка и другой подрулевой переключатель с джойстиком.Может нет подсказчика, потому что нет переключателя с джойстиком? Но для этой приборки он не нужен вроде.Шил с функцией EraseMass, чтобы стереть всё лишнее, пробег восстановил, иммо активировал по новой. Индикаторы абс, тормоза и трансмиссии потухли, так как у меня их нет, всё вроде бы нормально, но вот индикация ближнего и дальнего света не появилась. Почему? Не понятно…Ещё отличия, на ПО-38 поворотники пищали, а на 012 нет.

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Выбор ламп

При выборе ламп можно пойти двумя путями:

Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Как самостоятельно снять панель приборов на Калине?

Как снять панель на Калине? Этот вопрос задают практически все автолюбители, которые приобрели новенькую или подержанную машинку АвтоВАЗа. Лада Калина — практически легендарная машина, про нее существует масса анекдотов и историй. Конечно, слушать все это довольно увлекательно, но когда сам сталкиваешься с одной из шуточных проблем, то уже не до смеха.

Калина имеет много разных недоработок, и одна из них — приборная панель. На заводе ее монтаж выполняют вручную, из-за чего позже могут возникать скрипы, неприятный шум и другие надоедливые звуки во время поездки

Проверяют исключительно зазоры, а на качество соединения торпеды редко обращают внимание

Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума. Но и это сделать не так просто

Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно

Установка светодиодных ламп

Современные осветительные приборы в большинстве имеют LED конструкцию. Светодиоды экономичны, потребляют мало энергии, обладают высокой яркостью. Кроме того, можно выбрать разный цветовой оттенок подсветки, что позволит разнообразить и украсить приборную панель Лады Калины. Однако, следует помнить о некоторых особенностях ЛЕД подсветки:

светодиоды длиннее обычных лампочек, поэтому яркость свечения может оказаться чрезмерной;
при установке надо внимательно следить за полярностью, иначе лампы не будут гореть;
регулятор яркости на ЛЕД приборы практически не действует.

Существенным преимуществом светодиодной подсветки является длительный срок службы. Пользователи, установившие такие лампы, забывают о необходимости замены на несколько лет. Единственным условием работы станет необходимость охлаждения ЛЕД устройств, так как при нагреве выше 80° они теряют яркость и стремительно расходуют свой ресурс.

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой – синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант – использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Замена лампочек в панели приборов Лада Калина и Приора. Когда все опять сломалось

oapv; Меню пользователя oapv Посмотреть профиль oapv Читать дневник Просмотр загрузок. Вес репутации: Re: Подсветка комбинации приборов и органов управления — 1.

Добрый день! Перестала полностью работать подсветка приборов, а также модуля упрдавления светом и блока управления климатом.

При этом контрольные лампы приборки работают, равно как и сама приборка. Но лампочка подсветки бардачка при включении габаритов включается, как и должна, салонная подсветка и магнитола работают в норме. Куда смотреть и что делать? Меню пользователя madbee Посмотреть профиль madbee. Подсветка прикуривателя, вероятно!

У меня установлена консоль от гранты, таким образом прикуриватель лежит в пепельнице и искрит периодически А какой провод отвечает за подсветку прикуривателя? И как мне, собственно, починить подсветку приборки? Ногами не пинать, в электрике ноль. madbee. Вес репутации: 0.

Не горят лампы в верхней части панели приборов подсветка тахометра, спидометра и t ОЖ, уровень топлива. В нижней части — все горит. Кроме того не горят лампы подсветки на торпеде и прикуривателя.

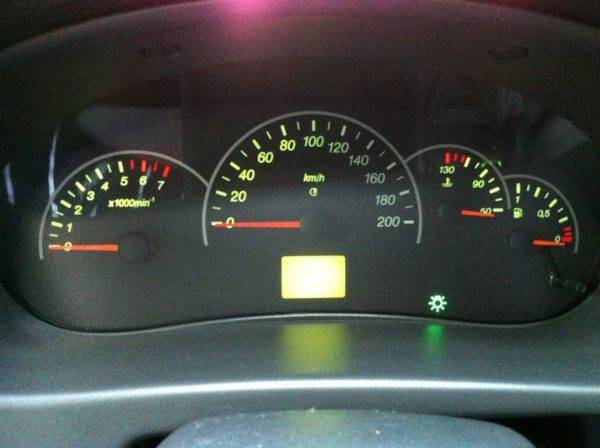

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

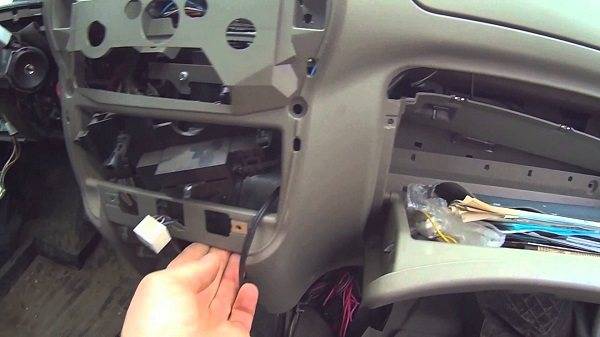

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

набор ключей;
крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

Светодиодная подсветка приборки

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

набор ключей;
крестовую и плоскую отвертку;
детали и лампочки для замены.

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
Далее необходимо снять накладку с панели приборов.
На следующем этапе выводятся из сцепления пружинные фиксаторы.
Выкрутив два винта, нужно сдвинуть панель на себя.
Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2. Приборка Калина собирается в обратной последовательности.

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
