Замена ремня ГРМ на ВАЗ-2114 8 клапанов своими руками: видео, фото

Установка нового ремня

Установка ремня ГРМ ВАЗ 2113, 2114, 2115 8 клапанов производится в порядке, обратном снятию изношенной детали. Перед началом работы ещё раз внимательно проверяют положение установочных меток в приводе механизма ГРМ. Если эту проверку не выполнить, можно повредить детали клапанного механизма в головке блока цилиндров. Известны случаи, когда кроме клапанов повреждались поршня, в некоторых случаях шатуны. Первым устанавливают регулировочную шайбу, затем ролик натяжного устройства, наворачивают гайку на болт его крепления, но не затягивают её. Когда меняется помпа системы охлаждения мотора, устанавливают новую запасную часть. Далее порядок работ будет таким:

Устанавливать начинают со шкивка коленвала силового агрегата.

Далее охватывают шкив помпы, обводят ролик в натяжном устройстве, охватывают ремень на шкиве распредвала.

Теперь нужно обеспечить правильность натяжки ремня привода ГРМ. Для этого в два отверстия в натяжном ролике вставляют стержни подходящего диаметра, с помощью которых осуществляют поворот ролика в левую сторону.
Далее ставится на установочное место шкив на коленвале. Потом в обязательном порядке нужно прокрутить коленвал мотора на несколько оборотов, при этом обращают внимание на совпадение контрольных меток. Если с этим всё в порядке, устанавливают привод генератора.
Теперь можно установить на место защитную крышку механизма ГРМ, колесо, убрать подставку из-под машины, произвести пробный пуск силового агрегата.

Процесс замены

Для произведения ремонта такой сложности нам потребуется:

набор отверток с разными жалами;
стандартный набор ключей;
домкрат;
новый расходник;
набор роликов.

Итак, сначала устанавливаем авто на ровную площадку и ставим его на ручник.
Обязательно должна быть установлена 3 или 4 передача.
Теперь необходимо обесточить автомобиль. Для этого отсоединяем левую клемму аккумуляторной батареи.
Привод распредвала защищен специальным кожухом. Для обеспечения доступа к нему кожух придется снять. Для этого откручиваем несколько крепящих его болтов.
Теперь снимаем шкив коленвала. Снимаем его вместе с ремешком, который для этого придется ослабить.
Ставим машину на нейтралку.
Теперь очень важный этап, он касается совмещения меток. Начинаем крутить коленвал вправо. При этом наблюдаем за маховиком и расположением меток. Крутим вал до тех пор, пока метка на нем ни станет соответствовать среднему значению шкалы.
Метка на шкиве должна быть размещена против отметки, расположенной на корпусе. Слегка ослабляем гайку, крепящую натяжной ролик

Вообще, на ролик нужно обратить особое внимание. Скорее всего, его тоже придется заменить

Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты. Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм.

9. Теперь начинаем подготавливать ремень к снятию. Для этого ослабляем ремень при помощи натяжного ролика.

10. Снимаем отслуживший свой срок расходник и начинаем натягивать новое изделие на шестерню коленвала. 11. Теперь натягиваем его на шестеренку распредвала. Делаем это аккуратно, исключаем провисание ременной передачи. Надеваем ремень на натяжной ролик.

12. Прокручиваем коленвал на 2 оборота вправо и устанавливаем метки. Если не будет их точного совпадения, процедуру установки ременной передачи придется произвести заново. 13. Возвращаем на место генераторный шкив и закручиваем болт его крепления. 14. Крутим ремень влево, чтобы отрегулировать его натяжку. Натяжение должно быть оптимальным – ремень нельзя перетягивать, но и провисание тоже следует исключить. 15. Надеваем ремешок генератора. 16. После этого останется только возвратить остальные детали на место и проверить работу механизма. Для этого запускаем мотор и слушаем, как он работает. Если посторонних шумов не слышно, с задачей мы справились на отлично. Ну а если все же слышен свист или скрежет, тогда установку придется повторить.

Примечание: во время установки ремня обратите внимание на то, что устанавливаться он должен в соответствии с нанесенными на него стрелками – стрелки должны указывать направление движения. Вполне может оказаться и так, что ваш ремень будет без стрелок

Тогда смотрите на надписи – после установки они не должны быть перевернуты, их должно быть легко прочитать.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания. На электронном типе основными причинами сбоев являются:

Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз

Обратите внимание на зазор от ремня к двигателю, он неравномерный. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

Снимаем защитный кожух ремня.
Кожух снят. Проводим осмотр ремня
Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.
Тут тоже совмещаем
Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114».
В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Замена ремня ГРМ на ВАЗ-2114 8 клапанов своими руками: видео, фото

Дальше речь пойдёт о двух двигателях – 2111 и 11183. Завод ВАЗ их устанавливал на хэтчбеки Лада-114. Узел ГБЦ в этих моторах содержит не 16 клапанов, а 8, и заменить ремень ГРМ на ВАЗ-2114 сможет любой начинающий механик: клапаны не задевают за поршни при любых положениях шкивов. Шкив ГРМ здесь – один, и его надо выставлять по метке так же как и коленчатый вал. Рассмотрим подробности.

То, что мы собираемся делать, у профессионалов занимает 10 минут. Смотрим пример замены ремня ГРМ ВАЗ-2114 на видео:

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).
Кожух ГРМ на моторе 2111 и 11183
Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.
Метки на шкиве и на маховике
Альтернативный способ «срывания» ГРМ
Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора: ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%.
Как придвинуть генератор к двигателю
Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта – 99-110 Н*м.
Шкив генератора на двигателе
Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.
Финальный шаг по демонтажу

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Подробнее о последующем натяжении ремня генератора здесь.

Артикулы

2108-1006120 – ролик

Внимание: детали 2108-1006120 и 2112-1006120 не взаимозаменяемы! 2108-1006129 – шпилька под ролик; 2108-1006040-10 – ремень; 2108-1006149 – уплотнитель под кожух; 2108-1006146 – кожух пластиковый

Аналоги ремней

GATES 5521 или 5521XS (усиленный), рекомендуется
FINWHALE BD-111
BOSCH 1 987 949 559
LEMFORDER 58-111-19 или 14458 01
CONTITECH СТ-527
GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
DAYCO 111х190/1

Показать все артикулы

HANSE HZ 011 008
БРТИ 21080-1006040-10
TOYOTA 13568-19035
RENAULT 7701462019
OPEL 636359
ROVER GTB1124
AYWIPARTS AW2110560
PROCODIS FRANCE 05CD27
FAI 40305
GK 791170
MAGNETI MARELLI 340018181434
MAPCO 43080
HEPU 29-0165
OPTIMAL R-1113
SCT G124
WILMINK WG1151273
VEYANCE G1474
OPTIBELT ZRK 1123 (3 шт.)
TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

GATES T42042 или T42042A (2 шт.)
MAPCO 23081
FLENNOR FS99018
LUK 531 0671 20
OPTIMAL 0N1917

Показать все артикулы

BREDA LORETT TDI3009
TORQUE 830900АЕ2
ESPRA 2108-1006120/ES0108
INA 531075010
CORAM C747
ВПЗ-23 830900АЕ1

Типичные ошибки

Неисправность: ремень после замены начал свистеть. В действительности свистит не сам ремень, а только ролик. Его надо было заменить.
Если на старом ремне было сорвано несколько зубьев, причиной могла стать заклинившая помпа. Проверьте, так ли это, и выполните замену (охлаждающую жидкость сливают).
Замена помпы на двигателе
Не устанавливайте ролик-автомат 21116-1006238 вместо штатного натяжного ролика.

Удаление пришедшего в негодность ремня ГРМ и замена его на новый

После того как авто поставлено на ручное управление, необходимо активировать четвертую передачу.
Снять защитную крышку с ремня и, ослабив его, извлечь ремень ГРМ.
Необходимо бережно снять шкив генераторного привода коленвала. После того как в месте его прикрепления остался лишь болт, можно перевести машину в нейтральное положение.
Прокручивая коленвал по часовой стрелке, нужно следить внимательно через отверстие кожуха сцепления как за положением метки, так и за маховиком.
Когда метка окажется в позиции, находящейся на параллели со средней полосой на шкале, следует начать ослаблять негодный ремень ГРМ, откручивая гайку ролика. Теперь ГРМ и ролик можно снять, чтобы подготовиться к процедуре замены ремня на новый.
Замена ремня ГРМ производится в обратном порядке

Особое внимание нужно уделить положению шкивов и меток, которые ни в коем случае не должны быть сбиты.
Когда новый ремень надет на шкив распределительного вала, можно производить натяжку с помощью ролика, прокручиваемого против часовой стрелки. Коленвал при этом должен вращаться вплоть до возвращения меток в прежнее положение.
Замена ремня на заключительном этапе предполагает его регулировку, для чего необходимо окончательно натянуть ремень

Амплитуда в 5-6 м идеально подойдет, и вы справитесь без прибора, применяемого в таких случаях на СТО. Заведя двигатель, вы должны убедиться в правильности произведенных манипуляций, после чего передняя крышка ГРМ может быть возвращена на свое место.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Как найти ремень ГРМ на ВАЗ 2114?

Найти данную деталь очень легко, ведь она находится под капотом и при открытии моментально попадается на глаза. ГРМ можно выделить среди остальных не только тем, что у него зубчатая поверхность, но и тем, что он также синхронизирует работу некоторых вспомогательных механизмов. Именно это влияет на то, что деталь быстро изнашивается и следует всегда следить за состоянием ремня, вовремя исправляя поломки или заменяя его.

Спустя время ГРМ начинает отходить, деталь сползает или рвётся. Иногда происходит так, что поломка происходит во время движения автомобиля. В такой ситуации, как было сказано выше, машина заглохнет и её нельзя будет завести до исправления неполадок. В некоторых версиях ваз 2114 на панели может загораться датчик, указывающий на ошибку датчиков фазы.

Способ натяжения ремня ГРМ

Здравствуйте, уважаемые посетители Драйва! На днях заметил, что начал щелкать ремень ГРМ. Сразу же заехал в гараж и снял верхнюю половину своей распиленной крышки привода. Действительно, ремень оказался сильно прослабленным. Осмотр показал, что сдвинулся натяжной ролик.

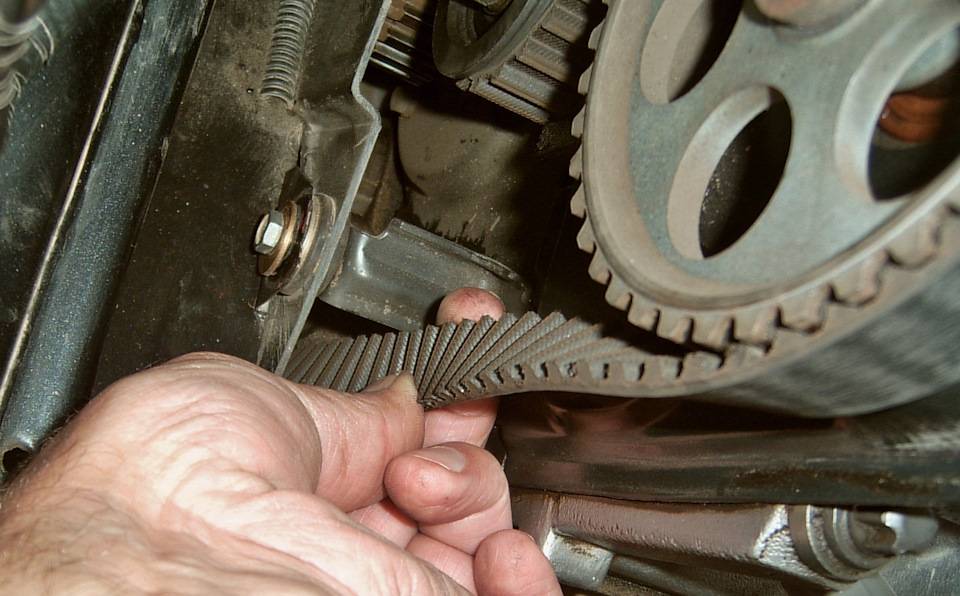

Ремень явно ослаблен

Дело в том, что при предыдущей регулировке натяжения ремня вместе с гайкой ролика начала вращаться шпилька. Начитавшись страшных историй о недолговечности шпильки, я решил ее не трогать, и, отрегулировав натяжение, побоялся сильно заворачивать гайку. Затянул её явно слабо, и вот результат. Хорошо еще, что зубья ремня не перескочили. Понял, что лишний раз трогать этот узел нежелательно, а чтобы не вращать зря гайку, а вместе с ней шпильку, нужен надежный способ проверки и регулировки натяжения. Предлагаемый во многих руководствах способ проверки натяжения ремня путем его закручивания на 90 градусов усилием 2 кгс не предусматривает измерения этого усилия. Субъективно оценить его очень трудно. В результате ремень либо прослаблен и хлопает, угрожая перескочить, либо перетянут и воет как сбитый мессершмит в советских фильмах.

Как определить, что усилие закрутки ремня 2кгс?

Вспомнил, что давно где-то читал, что натягивать ремень можно бытовым динамометром с помощью спецключа. Купил на рынке ключ за 50 р., но работать им оказалось невозможно. Пришлось изогнуть его буквой «Г», привернуть сектор и сделать выемки под крючок динамометра. Длина плеча от штырей ключа до точки приложения динамометрической силы 80 мм.

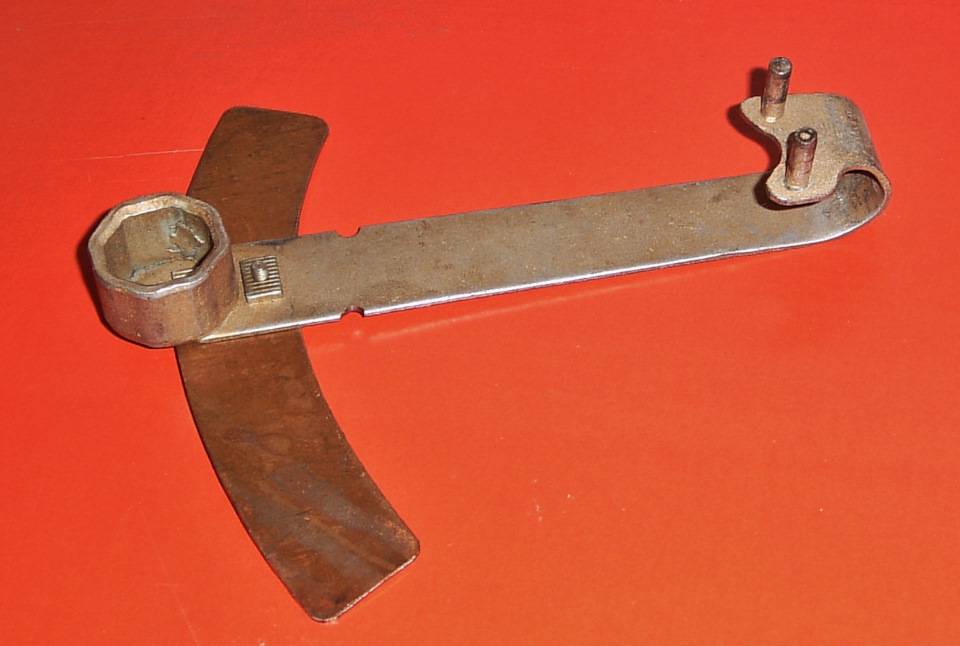

Спецключ для регулировки натяжения ремня ГРМ. Расстояние от штырьков до канавки для крючка динамометра 80 мм. Как потом оказалось, ключом можно работать и без дополнительного сектора

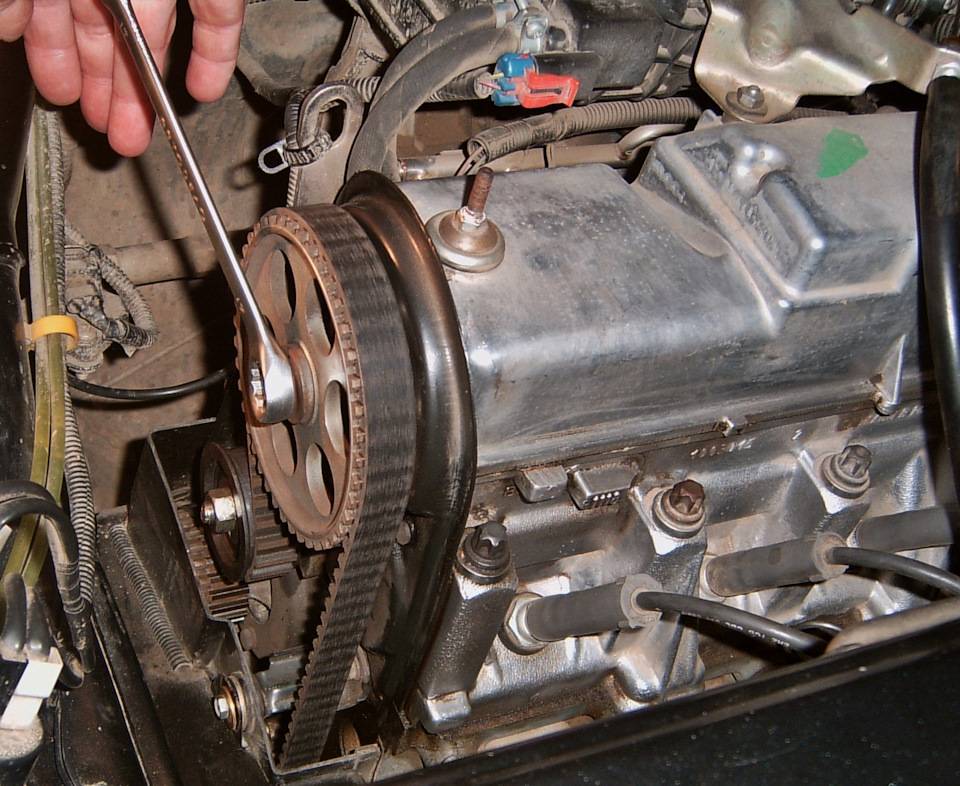

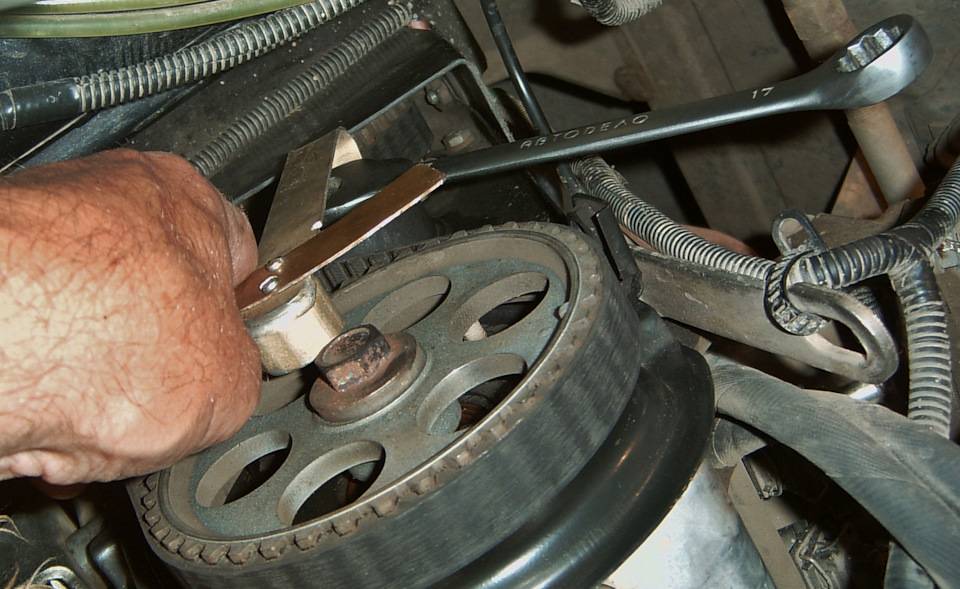

А дальше – всё просто. Надеваем на гайку ведомой шестерни ключ х17 и, слегка постукивая по нему рукой, выбираем слабину ведущей ветви ремня. Далее – вставляем спецключ в отверстия оси ролика, зацепляем стержень ключа динамометром и создаем усилие 2,5…3,0 кгс. Придерживая спецключ за сектор, заворачиваем гайку ролика. Здесь главное – не переусердствовать и не затягивать гайку моментом более 4,2 кгсм, иначе возможен изгиб шпильки с последующим сползанием ремня.

Перед регулировкой необходимо выбрать слабину тянущей ветви ремня

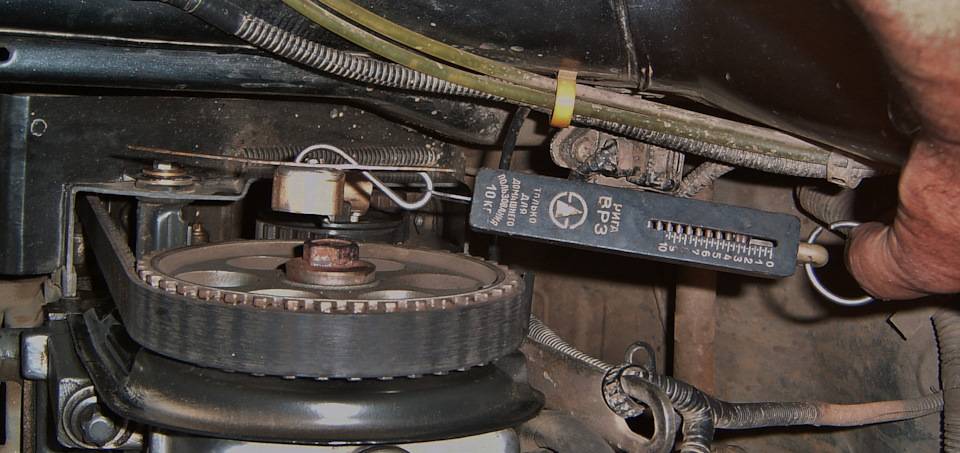

Сила на динамометре должна быть 2,5…3,0 кгс

Убрав динамометр и придерживая ключ за сектор, затягиваем гайку ролика

Если нет динамометрического ключа, для контроля усилия можно использовать тот же динамометр. Я так и сделал, только на ключ пришлось надеть трубу, иначе не хватало шкалы динамометра. Фото этого действа нет, потому что не хватило рук держать ключ с трубой, динамометр и фотоаппарат. Качество натяжения проверил на работающем двигателе: при перегазовке радиальное биение тянущей ветви ремня составило 10…12 мм, что соответствует норме. Да, забыл: отвернувшуюся шпильку перед регулировкой с помощью плоскогубцев и тряпки, намотанной на резьбу, завернул почти на 2 оборота и затянул; пока держится. До свидания, всем мира и добра!

Замена ремня ГРМ на ВАЗ 2114

По возможности стоит как можно чаще проверять исправность детали (примерно в 20 000 километров). Заметить приближающуюся поломку нетрудно, будут видны остатки масла, зубчатая поверхность ремня выглядит изношенной, появляются трещины, отколы, отслоения и прочие недочеты. Производители утверждают, что менять газораспределительный ремень следует раз в 50 тысяч километров, но многолетний опыт утверждает что нужно производить замену гораздо чаще.

Если всё же пришлось столкнуться с такой неполадкой, когда ГРМ приходит в неисправное состояние или вообще рвётся, следует внимательно ознакомиться с инструкцией по замене ремня на ваз 2114. Для успешной замены детали автомобиля не всегда нужно обращаться в СТО. Даже если задача кажется трудновыполнимой, всё можно сделать самостоятельно.

Рекомендуется строго следовать инструкции, указанной ниже:

Для начала желательно установить машину на устойчивую поверхность, после чего включив передачу и поставив ручник.
Далее используя ключ на «10» необходимо открутичивать болты, которые крепят кожух привода газораспределительного ремня.
После чего можно ослабить натяжение ГРМ ключом на «13» и снять ремень.
Требуется сверять метки на шестернах распредвала и на выуступах задней крышки ГРМ ремня.
В той ситуации, если метки не сходятся рекомендуется проворачивать коленвал до момента их полного совпадения совпадать. Это осуществляется через вращение передних колес (перед этим нужно поднять их домкратом), либо использовать 17-й ключ для проворота коленвала за крепящий шкив болт (при этом передача обязательно следует включить).
Позади четвёртого цилиндра есть заглушка (резиновая), находящаяся на картере сцепления. Необходимо открыть её, облегчить эту задачу возможно при помощи отвертки. Справившись можно заметить маховик, на котором есть метка, которая совпадает с пропилом (он находится слева).
При несовпадении следует ослабить крепления натяжных роликов и провернуть их влево, из чего последует ослабление ремня. Далее ГРМ с легкостью снимается с распределительного вала.
Используя «17» ключ проверните коленвал следуя вышеуказанной инструкции. Проворачивать необходимо до полного совпадения меток.
Далее зафиксируйте маховик (остановите с помощью отвертки в отверстии для заглушки).
Воспользовавшись ключом на 17 выкрутите болт, который крепит генераторный шкив.
Сзади располагается коленвальный шкив, на который далее нужно будет надеть исправный газораспределительный ремень.
После того, как снимем неисправный ремень, можно надевать новый. Начинать следует с коленчатого вала.
Прикрутите генераторный шкив и наденьте ремень на него (далее натяните).
Снимаем натяжной ролик и устанавливаем новый, перед этим смазав маслом со всех сторон.
Натягиваем газораспределительный ремень, поворачивая натяжительный ролик по часовой стрелке. При отсутствии нужного ключа, это можно осуществить с помощью двух штырей, вставив их в отверстия и закрепить отверткой (или любым удобным предметом). Натяжение необходимо зафиксировать на отметке примерно 2 кгс. В том случае, если у вас нет нужного прибора для измерения натяжения, то это можно сделать проверенным годами способом. Нужное напряжение можно определить таким образом: когда одна часть ремня повернута ровно на 90 градусов и пальцами взять в середине между шестерней коленвала и распредвала.
И уже в таком положении затяните болт, крепящий натяжной ролик.
После чего вынимайте отвертку из отверстия сцепления и ставьте заглушку на место. Защитный слой ремня ГРМ не рекомендуется устанавливать до полной проверки всего механизма.

После окончания всех ремонтных работ требуется запустить двигатель для того, чтобы оценить звук и качество его работы. При соблюдении инструкции всё будет установлено правильно и неполадок в работе автомобиля (проявляющихся в лишнем шуме и тд.) не будет.

Во избежание шума, гула и прочих посторонних звуков не следует слишком сильно затягивать газораспределительный ремень. Рекомендуется ослаблять крепления и повернуть ролик на несколько градусов против часовой стрелки. После проделанных манипуляций можно окончательно фиксировать деталь и наслаждаться поездкой в автомобиле!
