Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Лампы, используемые в авто Пежо 308/408
В автомобилях марки Пежо 308 и Пежо 408 используется стандартный и одинаковый набор ламп:
- Лампочка дальнего света типа Н1 – 2шт, 55 Вт;
- Ближний свет типа Н7 – 2шт, 55 Вт;
- Дневные ходовые, совмещенные с габаритными огнями, типа P21 и 5W соответственно – 2шт, 21/5 Вт;
- Передние/задние и боковые поворотники типа PY21W и WY5W соответственно – по 2шт каждый, 21/35 Вт;
- ПТФ типа H8 – 2шт, 35 Вт;
- Задний ПТФ типа P21W – 1шт, 35 Вт;
- Подсветка номерного знака типа W5W – 2шт, 5 Вт.
Некоторые изделия на Пежо 308 и Пежо 408 различаются в типах, вольтаже и количестве. Фонари стоп-сигналов на Пежо 408 соответствуют типу P21 и представлены в количестве 2шт. На второй модели автомобиля их 4.
Предохранители и реле под капотом Пежо 206
Блок расположен в моторном отсеке с левой стороны, возле АКБ и крыла.
Схема блока предохранителей и реле под капотом Пежо 206(автомобили до 2002 года)
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Схема блока предохранителей и реле под капотом Пежо 206(автомобили после 2002 года)
Описание
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Лампы для Пежо 3008. Общие рекомендации по эксплуатации
Автомобиль Пежо 3008 является одной из наиболее распространенных и востребованных моделей производителя. Поэтому найти на него запчасти и детали легко, причем не только у официальных поставщиков.
Система освещения марки 3008 (как и любой другой) – важная составляющая безопасного процесса езды. В связи с этим заменять ее необходимо при первых признаках неправильной работы.
Чтобы верно выбрать лампы на Пежо 3008, специалисты советуют:
- При покупке обязательно указывать год выпуска и модификацию транспортного средства;
- Запомнить или записать номер кузова автомобиля (при приобретении деталей у официальных дистрибьюторов);
- Использовать артикул детали. Любая оригинальная лампа Пежо не отпускается с завода без него. Если ранее покупалась неоригинальная деталь, то артикул может указываться неправильно, либо вообще отсутствует.
Указанные рекомендации подойдут не только владельцам Пежо 3008, но и любых других марок авто.
Замена противотуманных ламп
Замена лампы противотуманной фары может быть выполнена профессионалом за 10-15 минут. Однако у новичков это занимает гораздо больше времени. Поскольку это безвредная и непыльная работа, вы можете установить лампы противотуманных фар самостоятельно, следуя инструкциям:
Поверните колеса по часовой стрелке до упора.
Снимите обшивку крыла
Для этого зацепите его снизу и осторожно приподнимите до звукового щелчка. Это делается для того, чтобы получить доступ к гнезду подсветки PTT, чтобы вы могли его увидеть.
Лампу держат и поворачивают по часовой стрелке примерно на 90 градусов
Затем он извлекается из отражателя.
Зажим погнут. Этот зажим изготовлен из пластика, поэтому рекомендуется работать аккуратно, без использования каких-либо инструментов, так как существует риск его сломать.
Колбу следует вытянуть. Требуется усилие, и рекомендуется использовать обе руки одновременно. Затем вам придется бороться за него, но зато завершить процесс будет легче.
Новая лампочка вставляется в зажим и устанавливается в исходное положение.
После завершения процедура повторяется на левой стороне. Некоторые выполняют замену через бампер, поскольку бачок омывателя на колесе мешает. Однако такая процедура требует профессионализма и определенного мастерства, поэтому рекомендуется ее не делать.
Другие советы по замене лампы габаритного света на Пежо 206
Помимо разработки замены лампочки на Peugeot 206, мы также даем вам ценные советы по этим лампочкам. Помимо прочего, мы расскажем, как выбрать лампочку для автомобиля и где ее купить. Однако, если вы не разнорабочий, мы сообщим вам цены на внесение изменений в слесаря.
Как выбрать ночник для Пежо 206?
Вам больше не нужно покупать неправильные лампы для своего Peugeot 206. Если они не подходят, вы больше не сможете установить их на патрон. В основном это лампы W5W 12V для фар и лампы R5W 12V для задних фонарей. Тем не менее, если вы сомневаетесь, вы также можете изучить журнал технического обслуживания вашего автомобиля.
Вы можете приобрести это снаряжение от крупных брендов, таких как Feu Vert или Norauto. Рекомендуем взять с собой дополнительный комплект, который на всякий случай можно положить в бардачок Peugeot 206.
Цена замены лампочки у профессионала:
Цены могут отличаться от гаража к гаражу. Однако вам придется ожидать в среднем десять евро, чтобы заплатить за работу по замене лампочки. Очевидно, к этому добавится стоимость лампочки.
В заключение: замену лампочки габаритного света на Пежо 206 обычно несложно сделать самостоятельно. Это позволит сэкономить на трудозатратах. И он также сообщит вам, как его поменять, если он закончится во время ночной поездки. Несомненно, вождение автомобиля при неработающей лампе фары может быть рискованным.
Блок с предохранителями в салоне пежо 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
p, blockquote 19,0,0,0,0 –>
p, blockquote 20,0,0,0,0 –>
Вариант 1 (до 2002 г.в.)
Схема
p, blockquote 21,0,0,0,0 –>
p, blockquote 22,0,0,0,0 –>
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
p, blockquote 23,0,0,0,0 –>
Расшифровка
Вариант 2 (с 2002 г.в.)
p, blockquote 26,0,0,0,0 –>
Схема
p, blockquote 27,0,0,0,0 –>
p, blockquote 28,0,0,0,0 –>
Описание
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
p, blockquote 31,0,0,0,0 –>
Пересвет приборной панели дэу нексия 150
Как поменять лампочку в багажнике рено сандеро 1
При включении поворотника включается дальний свет ваз 2112
Подсветка ног киа спектра своими руками
- Подключение противотуманных фар лада х рей
Замена лампы переднего поворотника Пежо 206
Теперь перейдем к самому важному разделу этого документа, Как заменить переднюю лампу поворотника Пежо 206? Имейте в виду, что этот процесс очень прост, вам нужно будет получить доступ изнутри капота, через колесную арку или просто через бампер к блоку фары, открыть его и заменить перегоревшую лампочку переднего указателя поворота пежо 206. Если это лампочка на заднем указателе поворота, см
наш специальный документ. Тем не менее, вот подробные рекомендации, которых следует придерживаться, чтобы эффективно выполнять это действие в зависимости от метода, который вы хотите использовать.
- Откройте капот и освободите доступ к блокам фар.
- Используйте наконечник Torx, чтобы открыть блок фары на вашем автомобиле
- Выкрутите из автомобиля лампу переднего указателя поворота, повернув ее на четверть оборота против часовой стрелки.
- Замените переднюю мигалку вашего Peugeot 206 на новую (обязательно проверьте, оранжевая она или прозрачная).
- Соберите и убедитесь, что новая лампа переднего указателя поворота работает.
Замените лампочку переднего указателя поворота вашего Peugeot 206 через колесную арку:
Эта тактика особенно эффективна, когда у вас недостаточно места в капоте для доступа к переднему указателю поворота вашего автомобиля:
- Поднимите машину и уберите переднее колесо с той стороны, над которой вы хотите работать.
- Выньте колесную арку с помощью биты Torx.
- Подойдите к блоку фары и замените лампу переднего указателя поворота на автомобиле, выполнив те же простые действия, что и в части, которую видели ранее.
Замените переднюю лампочку указателя поворота вашего Peugeot 206 через бампер:
Для некоторых лет или отделки, в зависимости от опций, единственный простой доступ, который вам понадобится для замены лампы переднего указателя поворота вашего автомобиля, – это пройти под передним бампером, есть только несколько шагов, которые отличаются от полного процесса, мы опишу их прямо сейчас:
- Поставьте свой Peugeot 206 на домкрат или свечу.
- Открутите винты моторного башмака вашего автомобиля (пластиковая деталь под мотором) и амортизатора. Будьте осторожны с пластиковыми скобами, которые могут быть хрупкими.
- Снимите блок фары и замените лампу переднего указателя поворота вашего Peugeot 206, следуя шагам, описанным в частях, показанных выше.
- Снова соберите все это вместе.
Если вы хотите больше руководств по Peugeot 206, перейдите на наш Peugeot 206 категория.
Типичные проблемы и неисправности
Трех- и пятидверные автомобили Пежо 206 являются неприхотливыми транспортными средствами на все случаи жизни. При своевременном техобслуживании ремонт требуется не часто, стоит недорого. К стандартным поломкам автомобиля относится выход из строя вентилятора охлаждения и стабилизаторов поперечной устойчивости.

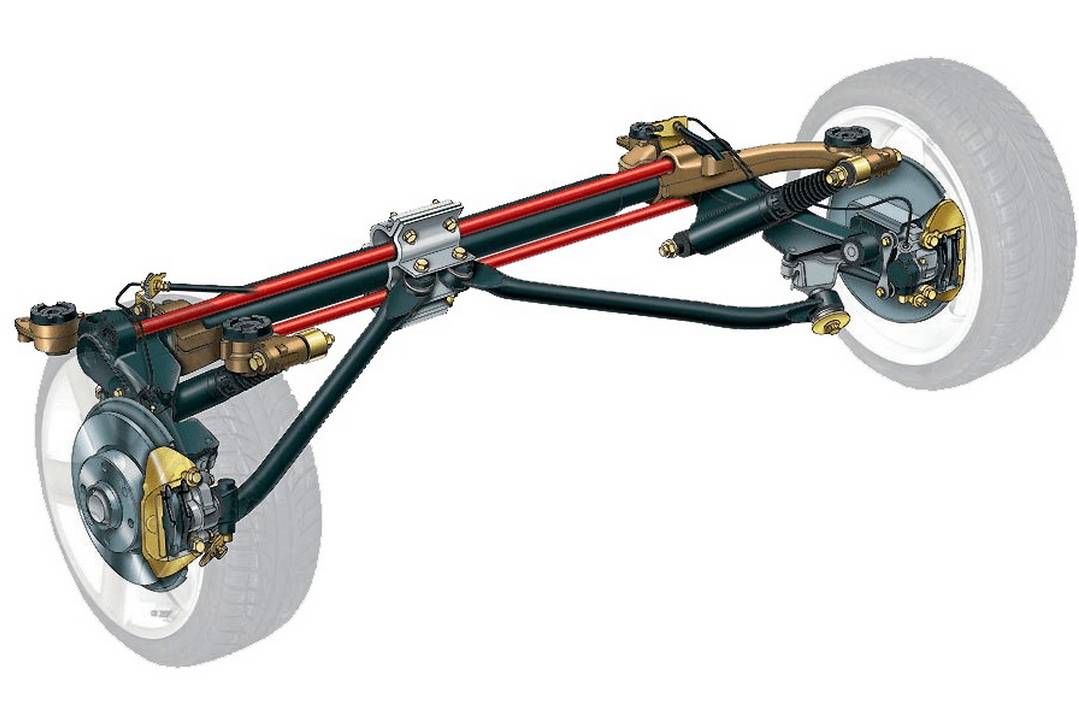

Рычаги передней подвески также имеют небольшой ресурс, особенно при эксплуатации на плохих дорогах. Задняя торсионная балка, а именно игольчатые подшипники выходят из строя, если вовремя не проводить техобслуживания. В остальном техника является достаточно надежной и недорогой в обслуживании.
Ошибки при замене лампочек
Нередко при проведении работ допускаются ошибки, которых можно избежать, поняв несколько простых рекомендаций:
- Передние габариты должны быть белыми, нельзя ставить цветные лампочки. За это выписывают штраф и даже лишают водительских прав.
- Нельзя ставить вместо лампы с одной спиралью вариант с двумя спиралями. Он будет работать, но свет получится намного хуже, чем должен быть.
- Не стоит использовать варианты неподходящей мощности.
- Нельзя ставить обратно оплавленные патроны, следует заменить их и разобраться с причиной перегрева.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Меры безопасности Если данных нет, а доступ к внутренней части хороший, можно снять вышедший из строя элемент и использовать его как образец при покупке. Спрашивайте, я на связи!
Двигатели

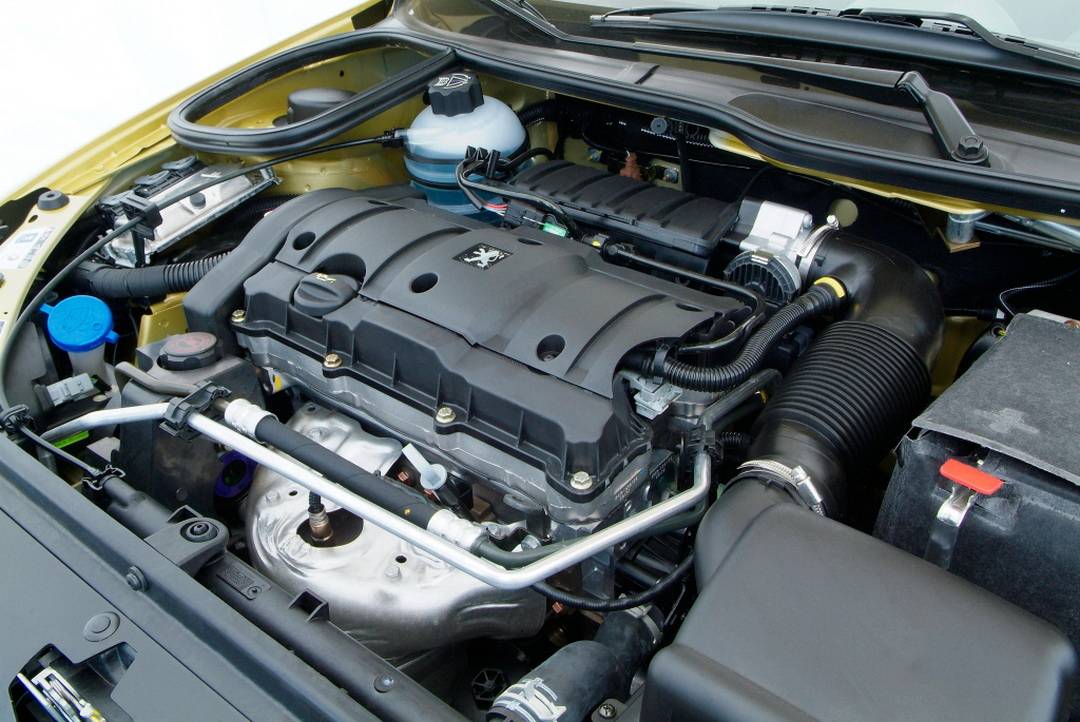

Первые Пежо 206 оснащались бензиновыми двигателями объемом 1,1 л (60 л.с.), 1,4л (75 л.с.) и 1,6л (89 л.с.). В 2000 году 1,6-литровый мотор был замене 16-клапанным аналогом мощностью 109 л.с. В 2003 году появилась 16-клапанная версия 1,4 л мощностью 88 л.с. Кроме того в Европе были доступны 2-литровые бензиновые моторы мощностью 135 л.с. Так же предлагались дизельные версии. Первоначально был доступен дизельный 1,9D (70 л.с.), который в 2001 году сменили 1,4 HDi (68 л.с.) и 2,0HDi (90 л.с.), а в 2004 году добавился 1,6 HDi (109 л.с.).
В Россию официально поставлялись Peugeot 206 только с бензиновыми двигателями 1,1 л, 1,4 л и 1,6 л. Все три мотора имеют ременный привод ГРМ с рекомендуемым интервалом замены 80 тыс. км. Стоимость нового комплекта ГРМ – около 2-3 тыс. рублей. В паре с ГРМ рекомендуется менять и помпу: около 2,5-3 тыс. рублей – оригинальная и 1-1,5 тыс. рублей – аналог.
Самый массовым в тройке стал двигатель 1,4 л. Одна из распространенных проблем, с которой многие владельцы ведут безуспешную борьбу на протяжении длительного времени – плавающие обороты холостого хода. Реже встречается троение и глохнущий двигатель. Многие склонны считать, что плавающие обороты – это особенность Peugeot, с которой надо просто смириться. Но порой моторные капризы удается изжить, заменив свечи, катушки зажигания, кислородный датчик или датчик абсолютного давления воздуха на впуске – МАР-сенсор. Отдельные владельцы даже прибегнули к небезуспешной замене ЭБУ. Схожие проблемы встречаются и на моторах рабочим объемом 1,1 и 1,6 л.
Peugeot 206, хэтчбек (2003 – 2005 гг.)
После 80-100 тыс. км на 1,4 л нередко дает течь прокладка головки блока цилиндров. За устранение проблемы придеться выложить около 10 тыс. рублей. Если же пробой прокладки произошел в результате перегрева двигателя, то отделаться одной заменой прокладки не удастся – необходима шлифовка. Дополнительные работы потребуют еще около 4-5 тыс. рублей.
На иранских Пежо 206, собранных в 2008-2009 годах при вскрытии для замены прокладки ГБЦ нередко обнаруживалась «коррозия» в каналах охлаждающей жидкости блока цилиндров. Причина – некачественный антифриз, залитый в систему при сборке, который разъедает алюминий как кислота.
Вечно подтекающее соединение трубок подачи жидкости к форсункам омывателя приводит к выходу из строя 4-ой топливной форсунки. Жидкость заливает топливную форсунку, и ее электрическая часть «коротит». Стоимость новой форсунки – около 2-3 тыс. рублей. Решений несколько: герметизация соединения трубок или сооружение подобия козырька над форсунками.
Peugeot 206, седан (2006 – 2010 гг.)
Стартер служит более 100-150 тыс. км. Его отказ может быть вызван подгоранием контактов втягивающего, выходом из строя самого втягивающего или износом щеток. Стоимость нового оригинального стартера около 6 000 рублей, аналога – около 3-4 тыс. рублей.
Выхлопная система дает о себе знать уже после 80-120 тыс. км: сильно коррозирует и прогорает. За всю «трубу» придеться выложить около 15 000 рублей, стоимость одной части около 4-8 тыс. рублей.
После 100-150 тыс. км может перестать правильно функционировать электрический вентилятор охлаждения двигателя: не включается на 1-ой скорости, работает постоянно или не срабатывает вообще. Причина – коррозия и выход из строя резистора блока реле.
Дизельные версии встречаются редко и информации по ним мало. Но владельцы немногочисленных дизельных экземпляров с серьезными проблемами практически не сталкиваются.
Шины и диски: основные параметры
Характеристики шины:
- ширина;
- высота;
- внутренний диаметр (равен диаметру диска);
- индекс покрышки, учитывающий допустимую нагрузку;
- класс скорости;
- сезонность (для зимы, лета или всесезонные).

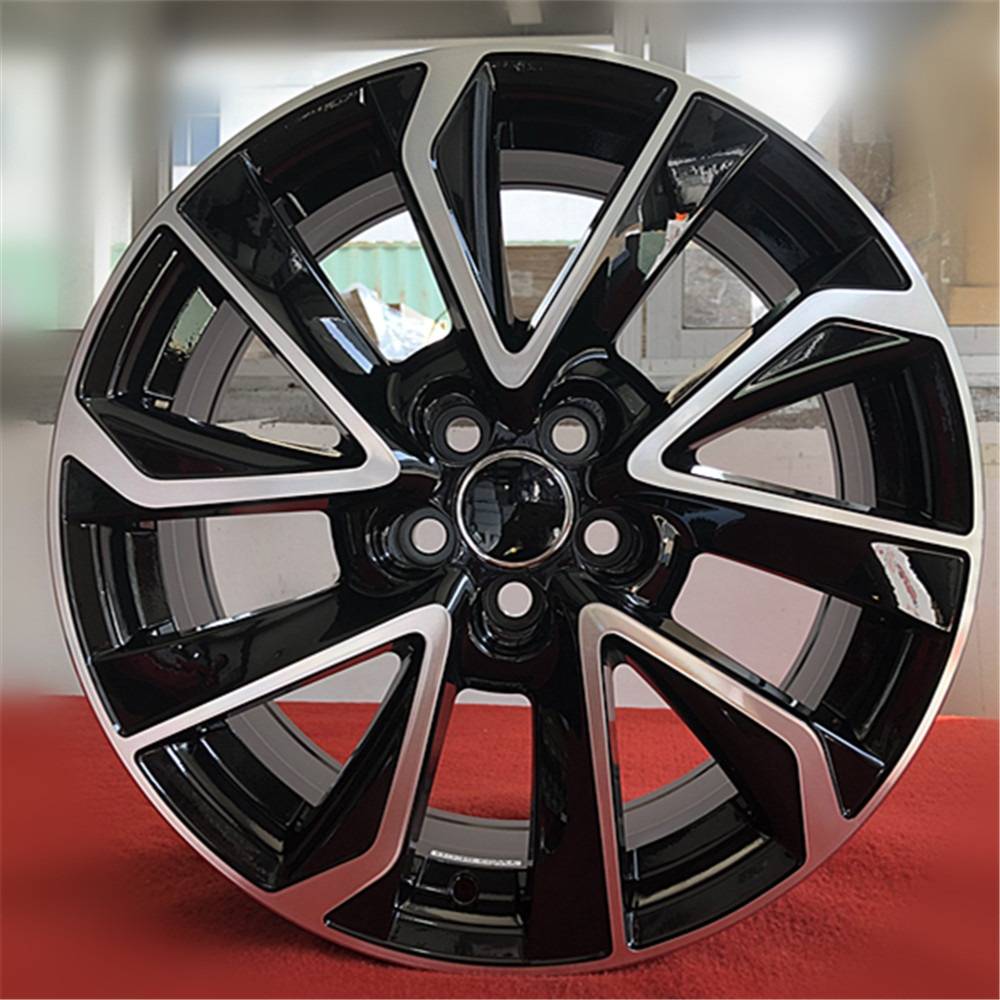

Колесные диски Тойоты Королла
При выборе диска учитывают 8 параметров:
- расположение нитей корда (радиальное или диагональное);
- ширину обода;
- диаметр;
- конструктивные особенности;
- вылет;
- число крепежных элементов, их диаметр, конструкцию и форму;
- радиус отверстия под ступицу машины;
- способ изготовления диска.
На один и тот же диск можно поставить как летнюю, так и зимнюю покрышку. Радиальные (R) и диагональные (без буквенного обозначения) автошины различаются расположением нитей корда в слоях каркаса. В диагональных шинах нити протянуты от боковины к боковине по диагонали, а в R направляются от борта к борту без перекрещивания. Конструкция диагональных покрышек проще, они лучше воспринимают удары, но сцепные свойства хуже, так как во время нагрузок протектор подвергается повышенной деформации (сильно сжимается). На всех «Короллах» стоят шины радиальной конструкции.
Крепежные элементы колеса делятся на 2 класса: болты и гайки со шпильками.
Крепление дисков автомобиля Toyota Corolla реализовано вторым способом. Для всех марок и поколений используются гайки одного размера: М12х1,5.
В зависимости от способа изготовления, диски бывают стальными (штампованными) и легкосплавными (литыми и коваными). Первые самые дешевые, поддаются рихтовке. Литые диски выбирают из-за привлекательного внешнего вида. Они легче штамповки, более хрупкие. Кованые изделия прочные и жесткие, но и самые дорогие. Ряд водителей устанавливает на штамповку колпаки. Выполненные из пластика накладки копируют кованые диски – колеса выглядят дороже.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
p, blockquote 4,0,0,0,0 –>
p, blockquote 5,0,0,0,0 –>
Фото-схема
p, blockquote 6,0,0,0,0 –>
p, blockquote 7,0,0,0,0 –>
Описание
Вариант 2 (с 2002 г.в.)
p, blockquote 9,0,0,0,0 –>
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
p, blockquote 10,0,0,0,0 –>
p, blockquote 11,0,0,0,0 –>
Таблица с обозначением
p, blockquote 12,0,0,0,0 –>
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
p, blockquote 13,0,0,0,0 –> Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
p, blockquote 14,0,0,0,0 –>
p, blockquote 15,0,0,0,0 –>
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
p, blockquote 16,1,0,0,0 –>
p, blockquote 17,0,0,0,0 –>
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
Вариант 1 (до 2002 г.в.)
Расположение
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Технические характеристики
За счет компактных размеров и небольшой массы автомобилям данной модели не требуется установка мощного двигателя. При разработке авто конструкторы пытались подобрать оптимальное сочетания мощности, маневренности, экономичности. В результате на рынке появились транспортные средства разных модификаций с отличающимися техническими характеристиками.
Двигатель и трансмиссия
В начале производства Пежо 206 на автомобили устанавливались моторы объемом 1.0 литра, 1,1 литра, 1,4 литра и 1,6 литра. Мощность таких силовых агрегатов составляла от 55 до 90 лошадиных сил. Характерными для таких моторов особенностями являлись экономичность, неплохая динамика, надежность и долговечность. Силовые агрегаты работали в связке с автоматической или механической трансмиссией.

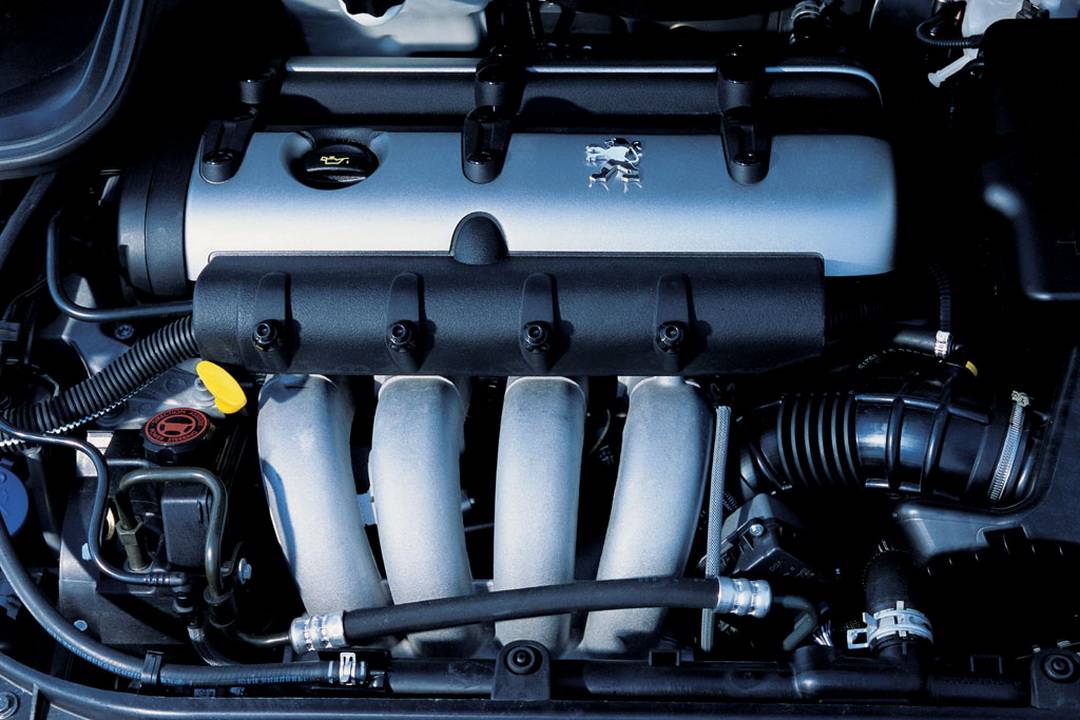

Двигатель 1.6 16v 110 л.с. (TU5JP4) под капотом Peugeot 206
После модификации и рестайлинга в оснащении появились моторы с улучшенными техническими характеристиками. С 2000 года на рынке появились моторы объемом 1.6 литра с 16 клапанами мощностью 110 л.с. и 2 литра, развивающий 137 лошадиных сил. После рестайлинга 2002 года впервые начали продаваться автомобили с турбодизелями HDi на 90 и 110 лошадиных сил. Все моторы Peugeot 206 идеально работают с АКПП и МКПП, показывают свои лучшие качества при длительной эксплуатации.
Двигатель 2.0 16S 177 л.с. (EW10J4S) на Peugeot 206 RC — самый мощный в истории модели
Самым мощным двигателем у Пежо 206 был бензиновый 2.0 16S 177-180 л.с. на «горячем хэтчбеке» 206 RC.
Подвеска и ходовые качества
При разработке и создании автомобилей Пежо 206 конструкторы использовали переднюю подвеску типа McPherson. Задняя подвеска торсионная. На Peugeot 206 Sedan, SW и RC задняя подвеска усилена диагональными штангами.
Задняя торсионная усиленная подвеска Peugeot 206 SW, RS и Sedan
Передняя независимы и задняя торсионная подвески обладают большим запасом прочности и надежности. Ходовые качества авто находятся на высоте в любых ситуациях.
