Какой тип лампы на габариты Peugeot 3008
| Объем двигателя | Номер двигателя | Год производства | Цоколь | Мощность | Напряжение |
|---|---|---|---|---|---|
| 2.0 | RHE(DW10CTED4) | 2013 | W2.1×9.5d | 5 Вт | 12 В |
| 2012 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2011 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2010 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2009 | W2.1×9.5d | 5 Вт | 12 В | ||
| RHH(DW10CTED4) | 2013 | W2.1×9.5d | 5 Вт | 12 В | |
| 2012 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2011 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2010 | W2.1×9.5d | 5 Вт | 12 В |
| 2.0 | RHH(DW10CTED4) | 2009 | W2.1×9.5d | 5 Вт | 12 В |
| 1.6 | 5FS(EP6C) | 2013 | W2.1×9.5d | 5 Вт | 12 В |
| 2012 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2011 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2010 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2009 | W2.1×9.5d | 5 Вт | 12 В | ||
| EP6 | 2013 | W2.1×9.5d | 5 Вт | 12 В | |
| 2012 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2011 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2010 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2009 | W2.1×9.5d | 5 Вт | 12 В | ||
| 5FV(EP6DT) | 2013 | W2.1×9.5d | 5 Вт | 12 В | |
| 2012 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2011 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2010 | W2.1×9.5d | 5 Вт | 12 В | ||
| 9HR(DV6C) | 2013 | W2.1×9.5d | 5 Вт | 12 В | |
| 2012 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2011 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2010 | W2.1×9.5d | 5 Вт | 12 В | ||
| 9HZ(DV6TED4) | 2011 | W2.1×9.5d | 5 Вт | 12 В | |
| 2010 | W2.1×9.5d | 5 Вт | 12 В | ||
| 2009 | W2.1×9.5d | 5 Вт | 12 В | ||
| 5FX(EP6DT) | 2010 | W2.1×9.5d | 5 Вт | 12 В | |
| 2009 | W2.1×9.5d | 5 Вт | 12 В |
- Контакты
- О компании
- Новости
- Справочник
- Партнёрство
- Оплата
- Запчасти в рассрочку
- Лояльность
- Политика конфид.
- Правила возврата
Мы принимаем заявки и вопросы по телефону и онлайн ежедневно: 8 (8342) 30-91-31
Заявка была отправлена, мы позвоним Вам в течении дня. Успешного дня!
Источник
Предохранители в салоне Пежо 207
Монтажный блок в салоне автомобиля расположен со стороны водителя в нижней части панели управления. Блок закрыт защитной крышкой.
Схема блока предохранителей в салоне Пежо 207
Описание
- 15 A Очиститель заднего стекла
- Свободен.
- 5 A ЭБУ подушек безопасности и пиротехнические натяжители.
- 10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
- 30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
- 30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
- 5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
- 20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
- 30 A Предохранитель прикуривателя Пежо 207, Розетка 12 В передняя, розетка 12 В задняя (SW).
- 15 A Свободен.
- 15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
- 15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
- 5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
- 15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система «свободные руки», ЭБУ парктроника, подушки безопасности.
- 30 A Запирание замков.
- Свободен
- 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
- SH — Шунт PARC.
Отдельно находятся: G39 — 20 A Свободен и G40 — 20 A Обогрев сидений водителя и пассажира.
Где находятся модули предохранителей
В автомобиле Пежо 307 все использованные предохранители собраны в два блока:
Подкапотный модуль РР расположен в моторном отсеке со стороны водителя, рядом с аккумуляторной батареей. Закрывается пылезащитной крышкой, под которой находится герметичная крышка. Для проверки или замены платы необходимо снять корпус и снять крышку.
Салонный модуль ПП — расположен со стороны водителя, слева под рулевой колонкой. Для проверки или замены печатной платы поверните фиксирующий винт на пол-оборота и потяните крышку вниз и на себя.
Значение предохранителя напечатано на корпусе или может быть распознано по цвету корпуса печатной платы.
Замена лампочек Peugeot 307, типы и разновидности.
У моей супруги есть автомобиль, наша «рабочая лошадка» — Peugeot 307. Двигатель 1.6, автоматическая трансмиссия AL4, 2008 года выпуска. На самом деле очень комфортабельный и универсальный автомобиль.
Но на любом авто, даже на новом, периодически выходят из строя лампочки освещения. Поэтому пришлось разобраться, и собрать информацию обо всех бортовых «фонарях» дабы не приходилось при необходимости замены не проделывать двойную работу — лезть выкручивать, а просто купить либо запастись впрок.
Итак: на автомобилях марки Peugeot 307 существуют 2 типа передних фар:для моделей 2001-2005 гг.в, так называемый «дорестайл» для моделей 2005-2007 гг.в, «рестайл» Передние фары дорестайла и рестайла НЕ взаимозаменяемые !
Задние фонари на автомобилях марки Peugeot 307 так же 2 типов: дорестайл и рестайл, но они в отличии от передних фар, взаимозаменяемые . Отличия состоят только во внешнем виде рассеивателя и расположении ламп.
Предохранители в моторном отсеке PEUGEOT, Пежо 307

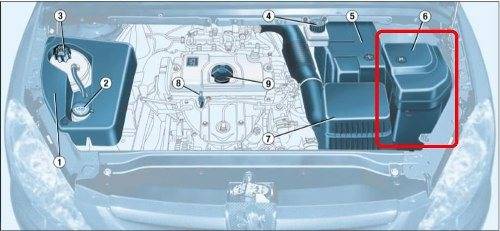

Предохранители под капотом расположены с левой стороны по ходу движения.
В этом случае замок под крышкой выглядит так.
Что касается назначения предохранителей, то они следующие…
- 10А выключатель света заднего хода АКПП, реле блокировки коробки автомат, выключатель света заднего хода механической коробки, датчик скорости, блок питания свечи накаливания, датчик воды в дизельном топливе, расходомер воздуха DW.
- 15А Электромагнитный клапан, топливный бак, топливный насос.
- Электроника гидроусилителя руля 10А, электроника ABS или ESP.
- 10А ЭБУ системы впрыска, реле вентилятора охлаждения двигателя, реле дополнительного отопителя, электронный блок управления АКПП, электронный блок управления АКПП, реле блокировки АКПП.
- Датчик сажевого фильтра 15А.
- 15А Передние противотуманные фары.
- Моторчик омывателя фар на 20А.
- 20A Реле вентилятора системы охлаждения двигателя, цепь питания ЭБУ системы впрыска.
- 15А Левая фара ближнего света.
- 15А Правая фара ближнего света.
- 10А Левая фара дальнего света.
- 10А Правая фара дальнего света.
- 15А Звуковой сигнал.
- 10А Электродвигатели насосов омывателей ветрового и заднего стекол.
- Датчики кислорода 30A, электромагнитный клапан EGR, катушка зажигания, регулятор высокого давления дизельной топливной системы, цепь питания форсунок.
- 40А Электромагнитный клапан управления давлением наддува блока управления автоматической коробкой передач.
- Реле 30А для нормальной и быстрой работы стеклоочистителей.
- Мотор кондиционера 40А.
В конце блока также установлены силовые предохранители. Они крупнее и рассчитаны на большие токи.
Их цель:
| один | 30/50А Группа вентиляторов охлаждения двигателя. |
| 2 | Электродвигатель насоса ESP/ABS на 30 А. |
| 3 | Электромагнитные клапаны ESP/ABS на 30 А. |
| 4 | 60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем. |
| 5 | 70А Цепь питания интеллектуального блока управления включением бортовых систем. |
| 6 | 20А Подогрев сидений. |
| 7 | 30А Замок зажигания с противоугонной системой, цепь питания. |
| 8 | Двигатель насоса ГУР 70А. |
Блок под капотом
Фото — пример
Схема
Назначение элементов
- 20 A Питание ЭБУ двигателя и реле высокоскоростного вентилятора системы охлаждения.
- 15 А Звуковой сигнал.
- 10 A Омыватели ветрового и заднего стекол.
- 20 Омыватели фар.
- 15 А Электромагнитный клапан топливного насоса и топливного бака (на бензиновом двигателе 2,0 л).
- 10А Процессор четырехступенчатой АКПП, переключатель блокировки рычага селектора, импульсный переключатель стеклоподъемников, реле высокоскоростного вентилятора охлаждения, левая и правая ксеноновые фары.
- 10 Компьютер ABS/ESP, компьютер насоса гидроусилителя руля.
- 25 А Замок зажигания, выключатель стартера.
- 10 А Блок дополнительного отопителя (Дизель), датчик уровня охлаждающей жидкости.
- F10 30 А Компоненты электронной системы управления двигателем (катушка зажигания, электромагнитные клапаны, лямбда-зонды, ЭБУ, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
- 40 А Вентилятор кондиционера.
- 30 А Стеклоочиститель на низкой/высокой скорости.
- 40 А Питание на интеллектуальную распределительную коробку (+ после включения зажигания).
- Компрессор 30 А (бензиновые двигатели 2 л).
- 10 А Правая фара дальнего света.
- 10 А Левая фара дальнего света.
- 15 А Левая фара ближнего света.
- 15 А Правая фара ближнего света.
F41 — 15 А с шестиступенчатой автоматической коробкой передач, расположенной отдельно. Предохранители большой мощности (макс.) расположены в нижней части устройства.
Описание макси-предохранителей (MF)
MF1 30 А Охлаждающий вентилятор 200 Вт. / 50 А Охлаждающий вентилятор 400 Вт и 460 Вт. MF2 30 А Насос ABS/ESP. Электромагнитные клапаны MF3 30 A ABS/ESP. MF4 80 A Источник питания для интеллектуального коммутационного бокса. MF5 80 A Источник питания для интеллектуального коммутационного бокса. MF6 80 A Блок предохранителей в салоне. MF8 70 А Насос гидроусилителя руля.
Дополнительные предохранители подкапотного модуля
Для повышения безопасности приборов и электрических цепей в Peugeot 307 используется дополнительный блок предохранителей блока питания.
Распиновка дополнительных ПП
| Электрический прибор или электрическая цепь | Номинал, А | Цветовое кодирование | № |
| Вентиляторы радиатора охлаждающей жидкости | 30 А | Светло-зеленый | один |
| Электронасос для блоков ABS и ESP | 30 А | Светло-зеленый | 2 |
| Электроклапаны блока ABS и ESP | 30 А | Светло-зеленый | 3 |
| + питание 12В для электрощита | 60 А | Чернить | 4 |
| +12В питание цепей бортового электрощита | 70 А | Чернить | 5 |
| Подогрев передних сидений | 20 А | Желтый | 6 |
| Стандартная система безопасности, замок зажигания | 30 А | Светло-зеленый | 7 |
| Насос электроусилителя руля | 70 А | Чернить | 8 |
Реле бензонасоса на Пежо 307
Два реле. Один бензонасос, другой АБС.
Это означает, что реле сработало и подало питание на топливный насос. Если щелчка не было, насос не запустится, в топливопроводе закончится бензин. В этом случае нужно искать причину в контактах монтажного блока или в самом реле, имеющем привычку подгорать или окисляться.
Место установки
Реле топливного насоса на монтажном блоке моторного отсека.
Пежо не предусматривает замену реле отдельно, только вместе с монтажной платой, что стоит около 10-12 тысяч рублей. Однако для замены вышедшего из строя реле можно использовать любое из них по параметрам (12 В на 30 Ампер). Вот схема подключения нового нестандартного стандартного реле на 30 ампер.
