Устройство коробки – автомат: как работает автоматическая КПП

Устройство гидротрансформатора АКПП

Что такое гидротрансформатор в АКПП или «бублик», как его называют механики? ГДТ — это гидропривод, который связывает двигатель и автомат без жесткого соединения. Играет роль сцепления в аналогии с МКПП.

Гидроприводы бывают двух видов: гидромуфта и гидротрансформатор. Разница между ними заключается в возможности трансформатора преобразовывать крутящий момент. В то время как гидромуфта может только передавать. «Бублик» АКПП работает в обоих режимах с автоматическим переключением, поэтому его можно назвать гибридным агрегатом.

Для чего в АКПП нужен гидротрансформатор? Узел имеет несколько назначений:

• обеспечивает бесступенчатое переключение скоростей и плавное движение автомобиля;
• гасит вибрации и удары от работы двигателя и трансмиссии, продлевая их срок службы;
• позволяет работать двигателю на холостом ходу;
• способствует торможению двигателем;
• повышает проходимость автомобиля в тяжелых условиях, непрерывно передавая крутящий момент от двигателя к колесам.

Устройство гидротрансформатора АКПП основано на законах гидравлики. Механическая сила двигателя переходит в «бублик» и превращается в гидравлическую энергию за счет движения потока жидкости в полости ГДТ. Возникает давление и кинетическая энергия, которые заставляют вращаться вал трансмиссии. А от него крутящий момент переходит в планетарный механизм переключения передач.

В теории АКПП могла бы состоять только из гидротрансформатора. Но на больших скоростях его КПД сильно снижается. Передаточное отношение «бублика» ограничено. Он не может обеспечить движение задним ходом или достаточное количество передач. Поэтому в АКПП за гидротрансформатором устанавливают планетарный редуктор, который способен получить любое передаточное число в заданном диапазоне.

Одним из передовых разработчиков восьми скоростных коробок передач с гидротрансформатором является немецкая компания ZF. Высокотехнологичные трансмиссии этого производителя устанавливают в автомобилях Jeep, BMW, Volkswagen, Audi, Jaguar, Cadillac, Infinity.

Режимы

При запуске ДВС в бублик подается рабочая жидкость при помощи специальной помпы и возрастает давление. Центробежное колесо начинает крутиться, статор и центростремительная турбина пока неподвижны.

Режимы работы бублика:

1. Трансформация. При изменении положения селектора и увеличения подачи топливной смеси при нажатии на педаль газа осуществляется возрастание оборотов насосного колеса за счет движения коленвала. Увеличивающееся движение трансмиссионной жидкости запускает вращение турбинного колеса. Вихревые потоки трансмиссионной жидкости то перекидываются к неподвижному реакторному колесу, то возвращаются к турбинному, повышая его КПД. Крутильный момент передается на ведущие колеса, и автомобиль начинает ехать. В реакторе находится обгонная муфта, которая при значительной разнице во вращении насоса и турбины блокирует вращательное движение статора и осуществляется прямая передача вращающего момента двигателя на АКПП, специальные лопасти реакторного колеса повышают скорость потока от центростремительной турбины и возвращают его на центробежный насос, повышая крутящий момент. Если усиливается противодействие движению (подъем на горку), статор прекращает вращательное движение и увеличивает передачу вращательного момента насосному колесу. По достижении определенных параметров (необходимой скорости и величины вращающего момента) осуществляется смена ступени в АКПП.
2. Гидромуфта. На определенной скорости синхронизируется вращение центробежного насоса и турбинного колеса, и потоки рабочей жидкости попадают на статор с обратной стороны, при котором движение осуществляется только в одном направлении. Устройство переходит в режим работы гидромуфты.
3. Блокировка. При достижении определенных параметров электроника блокирует гидравлический трансформатор при помощи фрикционного диска и осуществляется прямая жесткая передача вращающего момента без потери мощности.

При смене ступеней бублик отключается для обеспечения плавности, затем снова начинает работать. С помощью такого процесса исключается вероятность «проскальзывания», повышается ресурс гидротрансформатора, снижается потеря мощности и уменьшается расход топливной смеси.

Электронный блок управления осуществляет моментальное изменение режима функционирования бублика, адаптируя его работу под изменившиеся условия.

Об истории создания и совершенствования АКПП

Идея автоматизировать переключение передач, избавив водителя от необходимости часто выжимать педаль сцепления и «работать» рычагом переключения скоростей, не нова. Она начала внедряться и оттачиваться ещё на заре автомобильной эпохи: в начале ХХ века. Причём нельзя назвать какого-либо определённого человека или фирму единственным создателем автоматической коробки передач: к появлению классической, получившей сейчас всеобщее распространение гидромеханической АКПП привели три изначально независимые линии разработок, которые в итоге объединились в единой конструкции.

Один из основных механизмов коробки-автомата – это планетарный ряд. Первая серийная автомашина, оснащённая планетарной коробкой передач, была выпущена ещё в 1908 году, и это был «Форд Т». Хотя в целом та коробка переключения передач ещё не была полностью автоматической (от водителя «Форда Т» требовалось нажимать две ножных педали, первая из которых переводила с низшей на высшую передачу, а вторая включала задний ход), она уже позволяла значительно упростить управление, по сравнению с обычными КПП тех лет, без синхронизаторов.

Второй важный момент в становлении технологии будущих АКПП – это перевод управления сцеплением с водителя на сервопривод, воплощённый в 30-х годах ХХ века фирмой «Дженерал Моторс». Эти коробки переключения передач назывались полуавтоматическими. Первой полностью автоматической КПП стала внедрённая в производство в 30-х годах ХХ века планетарная электромеханическая коробка «Коталь». Она устанавливалась на французские автомобили забытых ныне марок «Деляж» и «Делайе» (существовали до 1953 и 1954 г. соответственно).

Автомобиль «Деляж D8» – премиум-класс довоенной эпохи.

Другие автопромышленники в Европе также разрабатывали похожие системы фрикционов и тормозных лент. Вскоре подобные АКПП были реализованы в автомобилях ещё нескольких немецких и британских марок, известной и ныне здравствующей из которых является «Майбах».

Специалисты другой известной фирмы – американской «Крайслер» продвинулись далее других автопроизводителей, внедрив гидравлические элементы в конструкцию КПП, которые заменили сервоприводы и электромеханические элементы управления. Инженеры «Крайслера» разработали первые в истории гидротрансформатор и гидромуфту, которые имеются теперь в конструкции каждой автоматической коробки передач. А первая в истории гидромеханическая коробка-автомат, похожая по конструкции на современную, на серийных автомобилях была внедрена корпорацией «Дженерал Моторс».

Автоматические коробки передач тех лет были очень дорогими и технически сложными механизмами. К тому же, не всегда отличавшимися надёжной и долговечной работой. Они могли выигрышно выглядеть только в эпоху несинхронизированных механических коробок передач, управление автомобилем с которыми было достаточно тяжёлым трудом, требующим от водителя хорошо отработанного навыка. Когда широко распространились механические КПП с синхронизаторами, то по удобству и комфорту АКПП того уровня были ненамного лучше них. В то время как МКПП с синхронизаторами обладали гораздо меньшей сложностью и дороговизной.

В конце 1980/1990-х годах у всех крупных автопроизводителей происходила компьютеризация систем управления двигателем. Аналогичные им системы стали применять и для управления переключением скоростей. Если прежние решения использовали только гидравлику и механические клапаны, то теперь потоками жидкости стали управлять соленоиды, контролируемые компьютером. Это сделало переключения плавнее и комфортнее, улучшило экономичность и повысило эффективность работы трансмиссии.

Кроме того, на некоторых автомобилях были внедрены «спортивные» и другие дополнительные режимы работы, возможность вручную управлять коробкой передач («Tiptronic» и т.п. системы). Появились первые пяти- и более ступенчатые АКПП. Совершенствование расходных материалов позволило на многих коробках-автоматах отменить процедуру замены масла в процессе эксплуатации автомобиля, поскольку ресурс залитого в её картер на заводе масла стал сравнимым с ресурсом самой коробки передач.

Какие существуют режимы АКПП

У автоматической коробки передач имеется четыре основные режима:

• P- «паркинг» – для того, чтобы оставить машину стоять на определенное время без движения. Он фиксирует положение автомобиля на стоянке. Включать его можно только при полной остановке автомобиля. В этом состоянии следует заводить двигатель. При положении «Р» автомобиль не двинется с места, а двигатель будет работать на холостых оборотах.
• R – «задний ход» — используется, когда нужно проехать назад.
• N – «нейтраль» – когда нужно перекатить автомобиль с одного места на другое. На задние колеса не передаются вращения двигателя, но при отпущенных тормозах автомобиль может свободно катиться. В инструкции написано: «Никогда не включать при движении автомобиля — продолжительная езда на «нейтрале» может привести к выходу из строя коробки передач». Возражу на это словами Джеймса Бонда: «Никогда не говори никогда» — иногда включать режим «N» необходимо.
• D – «драйв» – для того, чтобы начать движение вперед. Этот режим предусмотрен для всех стандартных дорожных ситуаций. Цифры 4, 3 и 2 на автоматических 5-стуненчатых коробках передач означают, что переключение возможно только до соответственно 4-й, 3-й и 2-й ступеней. Он предусмотрен для езды по крутым перевалам, в горах с прицепом, в сложных условиях, для торможения на экстремальных спусках. На некоторых модификациях «мерседесов» есть режим «В» — торможение на экстремальных и длинных спусках, в частности, с прицепом, при скорости ниже 40 км/ч, тогда коробка передач переключается на нижнюю ступень. Переключать селектор из положения «D» в положение «4», «3», «2» и «В» можно при движении автомобиля, но не превышая допустимой максимальной скорости при различных положениях рычага. Для этого необходимо контролировать положение стрелки спидометра: первая скорость — одна метка, вторая скорость — две метки, четвертая скорость — четыре метки, или по тахометру, не превышая максимально допустимого числа оборотов двигателя.

Дополнительные режимы

• Режим «2» – доступные первые две передачи. В нем КПП блокирует выбор передач, ограничиваясь первой и второй передачами. Данный режим есть смысл применять при буксировке, а также на горных дорогах с извилистым профилем. Включение режима доступно и при движении, однако делать это следует лишь если скорость автомобиля ниже 80 километров в час. В противном случае высокие обороты могут негативно отразиться на двигателе автомобиля.
• Режим «L» – доступна только первая передача. Данный режим предназначен для езды в особо сложных условиях и на бездорожье. На кроссоверах и внедорожниках с данным режимом задействуется и понижающая передача. При этом включение данного режима возможно лишь при скорости машины ниже 15 километров в час. Перед тем, как ездить на коробке автомат по бездорожью, лучше включить режим заблаговременно.
• OverDrive (O/D) Данный режим применяется на коробках передач, которые имеют более трех ступеней и предназначен для совершения обгона либо в других ситуациях, когда требуется быстрый разгон автомобиля. Активируется он, как правило, нажатием кнопки на рычаге трансмиссии. Перед тем, как ездить на коробке автомат с использованием данного режима, следует помнить, что он принудительно не позволяет АКПП переключаться выше, чем до третьей передачи. Благодаря этому и достигается большая, в сравнение с обычной работой, динамика автомобиля. Использовать этот режим можно и при езде на затяжном подъеме. Дело в том, что обычный режим может в таком случае «колебаться», переключаясь то на третью, то на четвертую передачи. При использовании же «овердрайва» проблема исчезает.
• PWR/SPORT. Данный режим является программным и предназначен для активного вождения. При его активации ступени в коробке переключаются на более высоких оборотах, благодаря чему достигается максимальная динамика (расход топлива тоже становиться максимальным). Для того, чтобы понять, как ездить на коробке автомат в спортивном режиме, требуется, для начала, овладеть базовыми навыками езды на автомате ввиду того, что автомобиль субъективно становиться заметно резче в откликах на педаль «газа».
• SNOW – снег. Название этого режима говорит само за себя. Он предназначен для того, чтобы безопасно ездить в зимнее время года. Как ездить на автомате зимой, понять не сложно – достаточно включить данный режим. АКПП в таком случае будет «трогаться» со второй передачи, а переключения будут происходить на более низких оборотах. На асфальте автомобиль становиться менее динамичным, однако это сделано для безопасности на снегу

Запуск автомобиля с АКПП

Итак, как заводить машину на автомате? Прежде всего заводить надо с Р или N, они включаются при нажатии специальной кнопки.

Лучше заводить на «Паркинге», так как «Нейтраль» больше относится к сервисной системе, тем самым разделяет двигатель и коробку. Для начала движения, следует переключиться на «Драйв», не отпуская тормоз для снятия блокировки.

Нужно ли прогревать автомат перед ездой

Автомобиль на автоматической трансмиссии нет смысла прогревать, если на улице не отрицательная температура и нет мороза. При запуске мотора подождите несколько минут, чтобы в оборот пошло масло. Если машина установлена на «Паркинге» выключенная, то в принципе она уже прогоняет масло.

Рекомендуют при сильном морозе и непрогретой коробке не использовать мощные р., чтобы избежать поломок.

Как передвигаться на АКПП

Как правильно ездить на автомате для начинающих и с какими особенностями можно столкнуться?

Вот как завести машину автомат:

1. Нажать на педаль тормоза.
2. Снять рычаг с «Р».
3. Установить передачу Драйв или другую вспомогательную.
4. Отпустить педаль газа.

Авто самопроизвольно начнёт двигаться, без нажатия на педаль газа. Тормозить автоматич. коробкой следует с помощью двигателя и специальных кнопок.

Езда на автомобиле с автоматической коробкой передач в пробках и на светофорах

Нужно понимать, как работает автоматические передачи. В условиях затора, либо когда встречается загруженность транспорта на дороге, двигатель не должен работать, поэтому включите «Нейтраль».

На нейтральном не работает мотор, но проехать транспорт может примерно 5 км. Режим экономит топливо и оберегает машину от ремонта. На светофорах ситуация такая же, но можно воспользоваться дополнительными передачами, например — 2, они  помогут тронуться на АКПП плавно.

Остановка на подъёме с помощью АКПП

1. Отпускаете плавно тормоз, регулируя скорость движение со спуска.
2. Забираетесь на подъем.
3. Притормаживаете.
4. Устанавливаете рычаг на Нейтраль, прекращается работа мотора.
5. Включаете Паркинг, обеспечив безопасную стоянку транспорта, заблокировав движение.
6. Убираете ногу с тормоза и в течение нескольких секунд машина встанет в правильное положение.

Режим «S»

Во многих установлен S и обозначает он динамичное использование. То есть дополнительная система, где транспорт можно разгонять на определённую скорость, он быстро стартует и ускоряется, совершает обгон. По-другому называют его спортивным.

Он зависит от модели машины и её класса, чем мощнее авто, тем лучше работает «Спорт». При такой системе поступает большая нагрузка на движок, кузов и на саму резину.

Режим «Е»

Есть и другие обозначения на автоматич. кпп, например пиктограмма E обозначает экономную поездку. Обеспечивает плавную, лёгкую и спокойную скоростью движения, тем самым экономит бензин или дизель даже в холодное время года.

На улице гололед, а экономичный реж. позволяет безопасно чувствовать себя на дороге.

Спуск на АКПП

Спуски бывают: резкие и затяжные, но для каждого одна и та же инструкция. Не рекомендуется спускаться используя нажатую педаль тормоза, вы можете только притормаживать.

Принцип работы обычный:

• рычаг ставиться на «Драйв»;
• нажимается педаль газа;
• не забывайте опускать ручник.

Используют такие передачи, как р. 1, р. 2. Но не всегда на них авто едет медленно.

Как обгонять на автомобиле с АКПП

Обгон — дело серьёзное, стоит идти на такой шаг решительнее, увереннее и осознанно. Коробка имеет дополнительные режимы для совершения этого маневра. С ними машина едет быстро, набирая обороты и уверенно обгоняет ближайший автомобиль.

Есть определённые правила при которых не совершают обгон, но раз вы чувствуете уверенность, то воспользуйтесь «Спортом» и быстрого обгона. Учитывайте, что расход топлива максимальный.

Как буксировать автомобиль с автоматом

Для начала передвиньте рычаг на «Нейтраль», следите аккуратно за машиной впереди Вас на тросе. Не дёргайте руль и помните об остановке каждые 30 минут – это правило о безопасности КПП, чтобы не произошла поломка.

Мотор не работает, соответственно масло не попадает.

Как правильно прекращать движение

Для начала движения нажмите на тормозную педаль и остановите авто, далее устанавливаете «Паркинг», с помощью него блокируется движение.

Затягивайте ручник в машине и отпускаете тормоз, заглушаете мотор.

Как тормозить двигателем

Автомат имеет свои нюансы. Сбрасывают скорость обычно на склоне или там, где постоянно надо держать педаль тормоза. Переходят при торможении на ручной, то есть р. 2 или 3.

Преимущества и недостатки

По сравнению с механическими коробками передач, у автоматических есть весомые преимущества:

• автомобилем с АКПП проще и комфортнее управлять, дополнительные навыки и рефлексы водителю не требуются, переключения скоростей более плавные, что особенно актуально для перемещений по городу;
• двигатель и ведущие части автомобиля защищены от перегрузок и их ресурс повышается;
• ресурс многих АКПП значительно превышает аналогичный ресурс МКПП. При своевременном техническом обслуживании, необходимость ремонта наступает реже.

Расходные части, такие как, например, диск сцепления или тросик, отсутствуют, вывести из строя АКПП значительно сложнее. Ресурс АКПП американского и японского производства, при современном обслуживании может достигать миллиона километров. Существует мнение, что у автомобилей с АКПП несколько больший расход топлива. Автомобили до конца 20-го века имели зачастую неправильно выбранные моменты и ограниченное количество скоростей (2–3). На современных АКПП количество передач составляет не менее 4–5 (на грузовых до 19). Современная компьютерная автоматика справляется с выбором крутящего момента и скорости ничуть не хуже водителя. Кроме того, расход топлива на машинах с МКПП сильно зависит от манеры езды и профессиональных умений водителя. У современных АКПП есть множество режимов, они адаптированы под стиль вождения автовладельца.

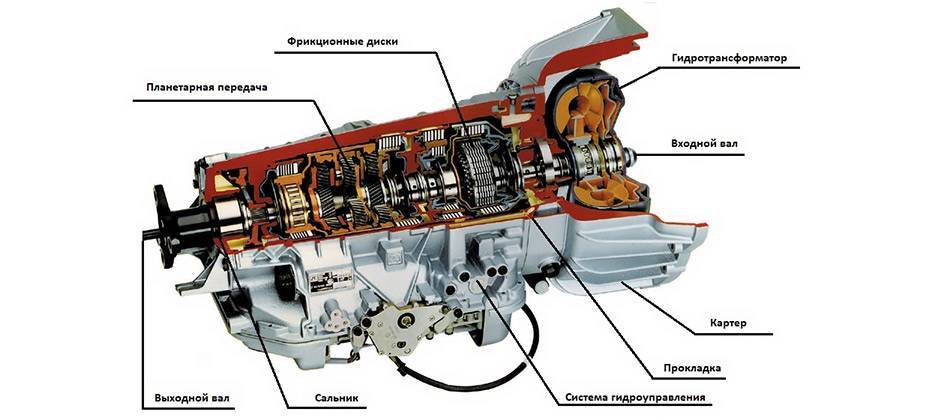

Коробка-атомат в разрезе

Серьезным недостатком АКПП является невозможность точного и безопасного переключения передач в экстремальных условиях – на обгоне, выезд из сугроба быстрым переключением задней и первой передачи (раскачка), запуск двигателя «с толкача». Однако, большинство городских жителей выберут комфортное перемещение по пробкам взамен возможностей «прошаренного» водителя. Вторым заблуждением автолюбителей является то, что АКПП не предназначены для вождения автомобиля в условиях гонок и бездорожья. Гражданские АКПП действительно не предназначены для спортивного вождения и управления заносами — в них нет соответственного охлаждения для таких нагрузок, и моменты переключения выбраны для спокойного вождения в городских условиях. Однако, АКПП оснащенная дополнительным охлаждением и перенастроенная на быстрое переключение скоростей покажет лучшее результаты чем МКПП. Автомобили «Формулы-1» комплектуются АКПП и с очень быстрым движением справляются лучше, чем гоночные автомобили с МКПП. Долгие, управляемые заносы также возможны. Внедорожные автомобили уже продолжительное время оснащаются автоматами, которые на проходимость никак не влияют. Большинство водителей просто не понимают, как работает автоматическая коробка передач.

АКПП болида Формула-1

Плюсы и минусы

Конструкция имеет преимущества и недостатки по сравнению с механическим принципом. Перед покупкой автомобиля следует внимательно рассмотреть плюсы и минусы. К достоинствам модели можно отнести:

• Комфорт движения. Водителю не нужно регулярно контролировать скорость, и переключать скоростные режимы. Транспортное средство делает переключение по ходу движения и условиям.
• Мощность не изменяется, несмотря на переключение скорости.
• Перегрузки транспортного средства невозможны, поскольку процесс контролирует гидротрансформатор.
• Если машина обладает дополнительными режимами, автомобиль может передвигаться в условиях бездорожья, или по сугробам.
• Конструкция медленно изнашивается, поскольку крутящий момент работает плавно.
• Во время движения, водитель и пассажиры могут заметить, что транспорт движется плавно и равномерно, нет скачков, или ощущений от переключения скоростей.
• Безопасность на дороге, потому что водителю не нужно отвлекаться от дороги во время движения.

К недостаткам можно отнести:

• Высокая цена. Комфорт требует затрат, поэтому шанс управлять транспортным средством дается при вложениях.
• Если движение проводится по городу, расход топлива возрастает на 15 или 20%. В городе, где регулярно образовываются пробки, механизм часто срабатывает, и может выйти из строя до гарантийного срока по эксплуатации.
• Механизм сложный, требует особенного внимания, и помощи механиков. При этом, при поломке, элементы не дешевые, или иногда нужно заменять полную систему.
• Автомобиль нельзя запустить с толчка, если аккумулятор двигателя разряжен.
• Перед началом пользования, необходимо прогревать долгое время. Летом автомобиль охладить, чтобы двигатель не перегрелся.

В последнее время АКПП смогла стать настоящим конкурентом для привычной механической коробки. Большое число режимов в сочетании с плавным ходом делает время, проведенное за управлением не просто необходимостью, но и приятным времяпрепровождением.

Замена или ремонт

Ремонт трансформатора проходит в несколько этапов:

• срезание сварного шва и разборка устройства;
• очищение частей гидротрансформатора от грязи и масла специальным раствором (сольвентом);
• диагностика деталей (осмотр, дефектация различными методами);
• снятие изношенных частей, высверливание или срезание их крепления;
• прикрепление, приваривание или приклеивание новых запчастей;
• проверка герметичности блокировочного поршня, замена сальников и уплотнителей;
• сборка трансформатора, балансировка (выравнивание биения) на станке;
• сварка корпуса;
• проверка качества сварных швов, внутреннего зазора, функциональности блокировки;
• повторная балансировка гидротрансформатора;
• проверка исправности отремонтированного устройства.

При разрушении нескольких деталей, сильном износе трансформатора или сочетании этих факторов может быть рекомендована полная замена устройства. Стоимость замены может на порядок превышать среднюю цену ремонта. Восстановленные и бывшие в употреблении устройства могут стоить дешевле, но и ресурс их работы будет на 20-40% меньше, чем у новых.

АКПП состоит:

• Гидротрансформатор — находится в АКПП и работает автономно. Его конструктивные особенности напоминают сцепление КПП.
• Планетарный ряд – конструктивно похож на блок шестерен, трансформирует придаточное отношение во время движения.
• Тормозная лента, передние и задние фрикционы, реализуют переключение передач;
• Блок управления состоит и насоса, клапанной коробки и сборника масла. Гидроблок – это устройство с клапанами (соленоидами) и плунжерами:
• управляют двигателем;
• трансформируют нагрузку движка;
• уровень давления на акселератор;
• динамику гидравлических сигналов

В АКПП Масляный насос отвечает за подачу жидкости в гидротрансформатор, отчего возникает необходимое давление в системе контроля. На насос поступает импульс только от функционирующего мотора, если машина не работает, то соответственно нет и рабочего давления.

Планетарный ряд это основной тип передачи в АКПП. Узлы фрикциона с помощью давления заставляют поршень двигаться, совершая движение с помощью конического диска, он вплотную прижимает ведомые, которые подходят к дискам пакета. Это дает возможность им вращаться и трансформировать крутящий импульс от барабана к втулке. Планетарные передачи в АКПП реализуют нужные передаточные отношения.

Фрикционные диски, дифференциал передают крутящий момент от движка к колесам

В АКПП тормозная лента осуществляет блокировку составных узлов планетарного ряда.

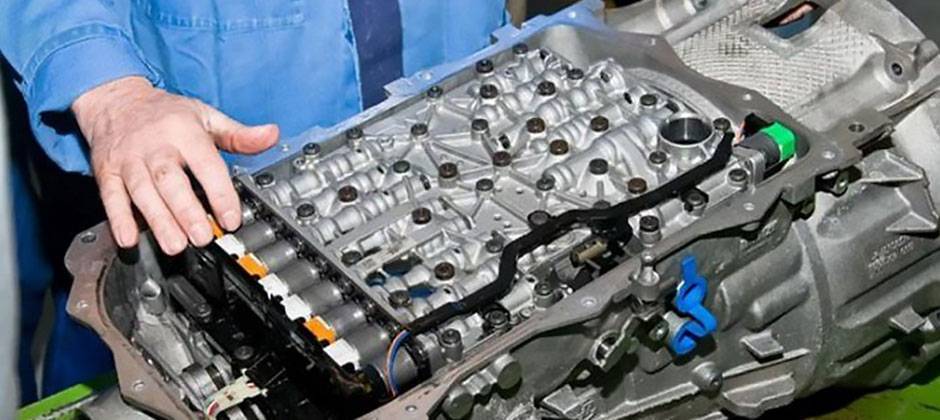

Гидроблок – основной и самый сложный блок в самой АКПП, его можно назвать «мозговым центром» трансмиссии. Этот блок труднее всего ремонтировать ввиду его сложности.

Коробку автомат правильно было бы назвать непростым устройством, но его существование заметно облегчает жизнь автомобилистам. В эксплуатации автоматическая коробка неприхотлива и успешно функционирует как на легковых, так и грузовых авто.

Из чего же, из чего же сделаны коробки-автомат

Итак, классическая АКПП состоит из:

• гидротрансформатора. Состоит из насосного и турбинного колес, реактора;
• масляного насоса;
• планетарного редуктора. В конструкции шестерни, наборы муфт и фрикционы;
• электронной системы управления – датчики, гидроблок (соленоиды + золотники-распределители), рычаг селектора.

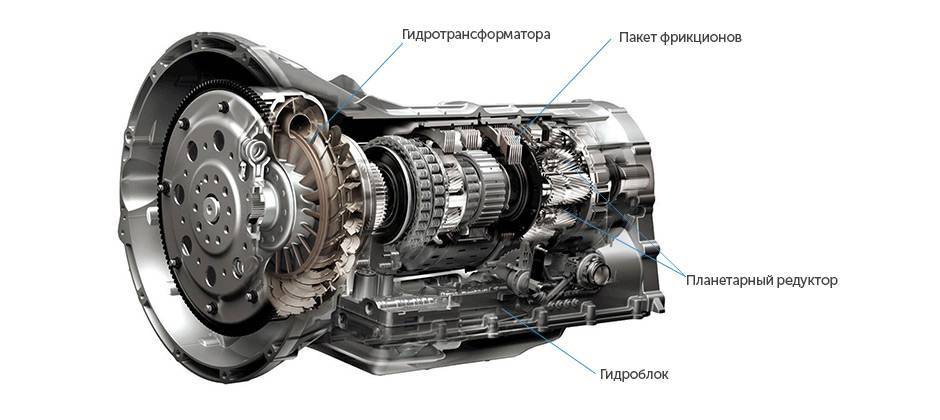

Устройство АКПП

Это основные элементы и они всегда одинаковые.

Гидротрансформатор — в АКПП выполняет функцию сцепления: передает и увеличивает крутящий момент от двигателя к планетарному редуктору и кратковременно отсоединяет трансмиссию от двигателя, чтобы переключилась передача.

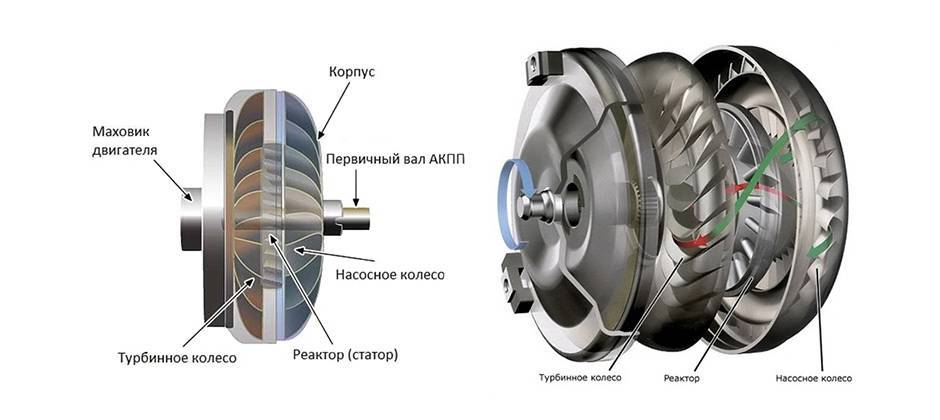

Гидротрансформатор, схема

Насосное колесо соединено с коленвалом двигателя, а турбинное колесо – с планетарным редуктором через вал. Между колесами расположен реактор. Колеса и реактор оснащены лопастями определенной формы  Все элементы гидротрансформатора собраны в одном корпусе, который заполнен жидкостью ATF.

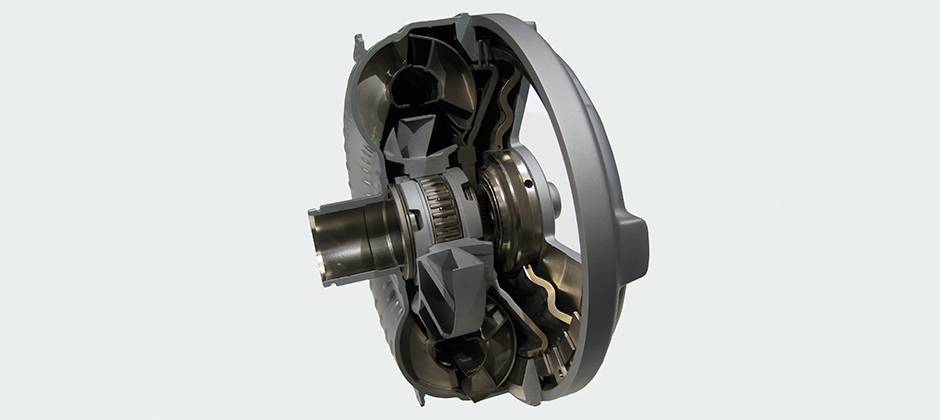

Гидротрансформатор

Планетарный редуктор. Состоит из нескольких планетарных передач.

Каждая планетарная передача состоит из солнечной шестерни, водила с шестернями-сателлитами и коронной шестерни.

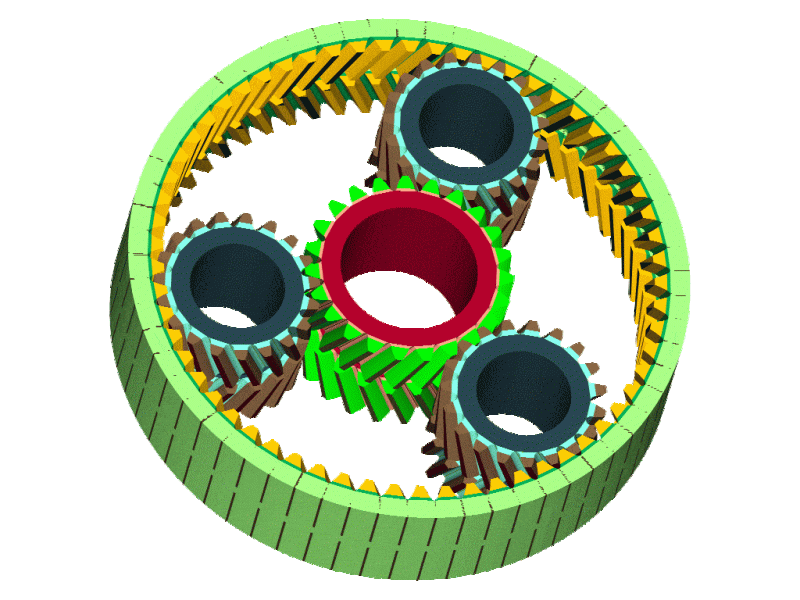

Планетарная передача

Любой элемент планетарной передачи может вращаться или блокироваться (как мы писали выше, вращение передается от гидротрансформатора).

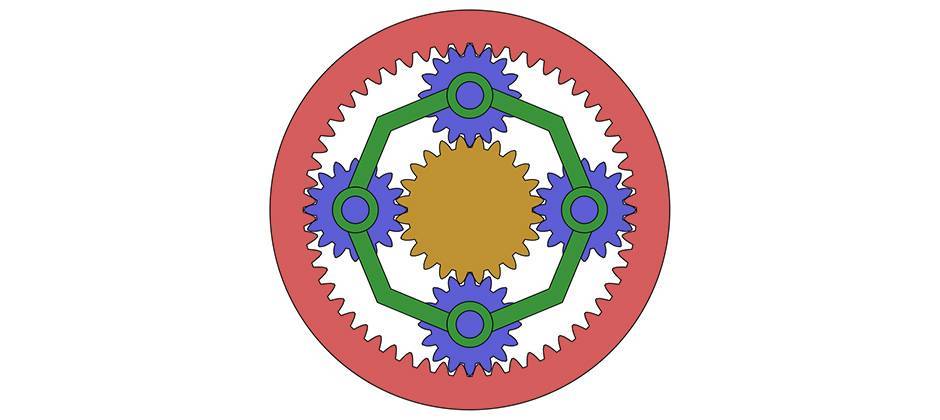

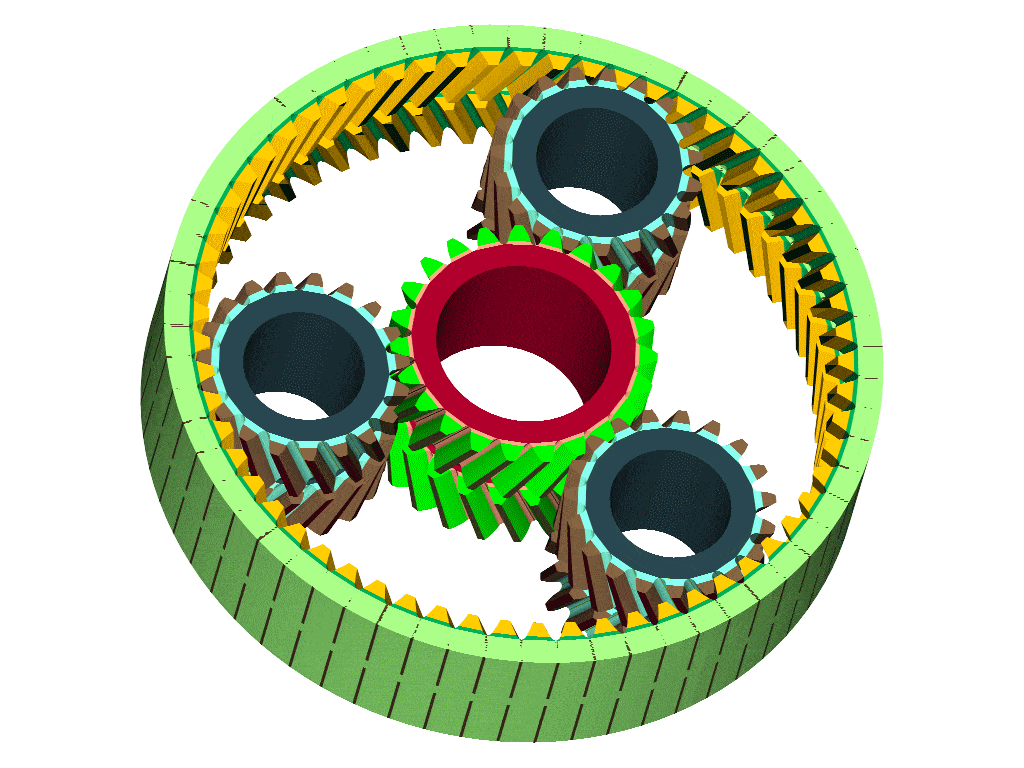

Схема работы планетарной передачи

Чтобы переключить определенную передачу (первую, вторую, заднюю и т.д.), нужно заблокировать один или несколько элементов планетарки. Для этого используются фрикционные муфты и тормоза. Подвижность муфт и тормозов регулируется через поршни давлением рабочей жидкости ATF.

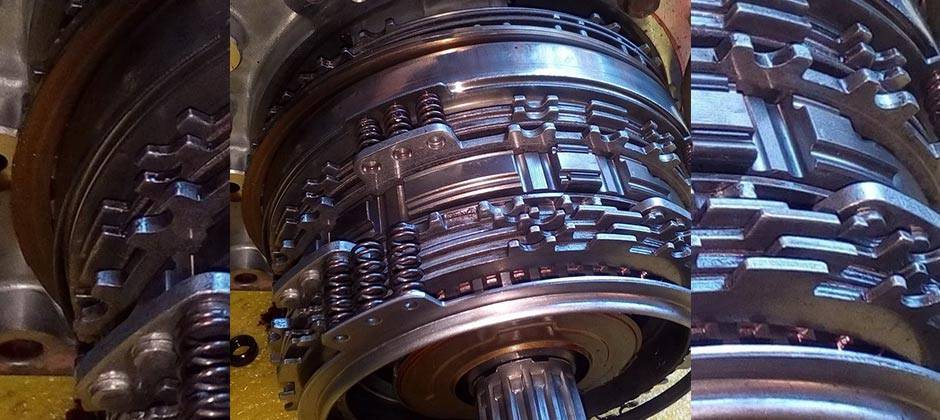

Фрикционные диски (муфта)

Расположение фрикционов в АКПП

Электронная система управления. Точнее, электрогидравлическая, т.к. для непосредственного переключения передач (включения/выключения муфт и тормозных лент) и блокировки ГДТ используется гидравлика, а для регулировки потоков рабочей жидкости – электроника.

Система состоит из:

гидроблока. Представляет собой металлическую плиту с множеством каналов, в которых установлены электромагнитные клапаны (соленоиды) и датчики. По сути, гидроблок управляет работой АКПП на основании данных, полученных от ЭБУ. Пропускает жидкость по каналам к механическим элементам коробки – муфтам и тормозам;

Гидроблок

• датчиков – частоты вращения на входе и выходе коробки, температуры жидкости, положения рычага селектора, положения педали газа. Также блок управления АКПП использует данные с блока управления двигателем;
• рычага селектора;
• ЭБУ – считывает данные датчиков и определяет логику переключения передач в соответствии с программой.
