Почему не горит ближний свет на Шевроле Ланос

Основной блок

Внешний БП расположен в подкапотном пространстве «Шевроле-Ланос». Сам блок сверху защищен крышкой, снять которую можно, отжав пару защелок по бокам. С обратной стороны крышки вы найдете электрическую схему блока и несколько запасных предохранителей. Схема основного блока:

В действительности внешний блок имеет следующий вид:

В нем располагаются 20 ПП с маркировкой EF и 11 реле, которые маркируются буквой K. Прежде чем менять какой-либо элемент блока, нужно знать, в цепь какого прибора он включен. ПП отвечают за следующие элементы:

Реле БП отвечают за:

1. клаксон;
2. работу фар ближнего и дальнего света;
3. работу муфты в компрессоре системы кондиционирования воздуха;
4. вентилятор радиатора (дополнительный);
5. работу противотуманок;
6. работу габаритных огней передней и задней части автомобиля, стоп-сигналов, подсветку приборной панели и ламп салонного освещения;
7. электрические стеклоподъемники передних и задних стекол;
8. вентилятор радиатора (основной);
9. топливный насос;
10. обогрев заднего стекла (если он предусмотрен комплектацией);
11. блок управления вентиляторов радиатора.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Это интересно: Возможно ли отключение иммобилайзера на Лада Гранта?

Идеи тюнинга фар и их реализация

Одним из вариантов тюнинга фар ВАЗ 2112 своими руками является установка альтернативной оптики. Она надежна, улучшает качество света, повышает функциональность, меняет внешний облик авто. С помощью дизайна фарам можно придать разную форму. Кроме того, можно тонировать фары под хром, окрасить в тускло черный цвет или любой другой.

Большой популярностью в последнее время пользуются фары ангельские глазки на ВАЗ 2112. Они встраиваются в блок-фару, придавая автомобилю необычный внешний вид. Устанавливают на десятки фары клюшки.

Тюнинг фар ВАЗ 2112 может заключаться в установке дополнительной защиты в виде решеток либо путем наклеивания бронированной пленки. Это защитит оптику от механических повреждений. Можно установить плас сетчатого типа.

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.

Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор.

Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.

Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.

• Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.
• Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.

• Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14.
• Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.

• Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек).
• Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.

• Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания.
• Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

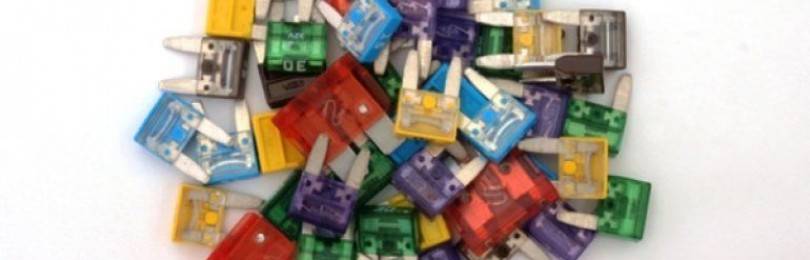

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

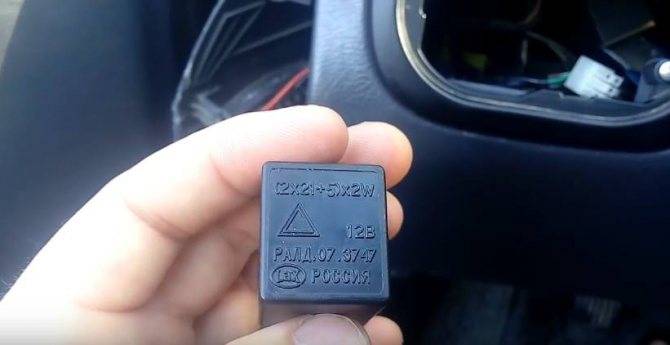

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

1. 85 и 86 — контакты катушки
2. 30 — общий, на который подается постоянное питание от АКБ
3. 87 — нормально разомкнутый контакт или подача питания на приемник
4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Необходим совет ( не горит передний левый габарит и протовотуманка левая) — Chevrolet Lacetti Club

Не горит габарит Деу сенс-ланос.Причина и ремонт.

Снимите облицовку радиатора см. Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F

Снимите плафон, отсоединив от него колодку с проводами. Проверьте контакты сигнала и соединительных колодок проводов.

Отсоедините колодку с проводами от патрона лампы ближнего света. Замена фары Вам потребуются: Отжав отверткой пластмассовые защелки крепления корпуса плафонов,

Для начала смотрим подсветку бардачка. Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу 10 А.

Шевроле Нива Зачем нужны светодиоды в габариты

Проверяем на целостность предохранители F4 и F6. Проверяем целостность предохранителя F21 номиналом 15 А, который по схеме отвечает за работу задних противотуманок. Проверяем предохранитель EF1 на 30 А, который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный. Под капотом тоже есть блок предохранителей.

Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.

Bulb replacement front Parking light for Chevrolet — Niva

Тыльная сторона панели приборов. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения.

При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы и ближнего, и дальнего света. Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар.

Схема включения противотуманных фар: На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рисунке 9. Фары включаются выключателем 3 с помощью вспомогательного реле 4 типа Противотуманные фары можно включить только в том случае, если переключателем включено наружное освещение.

Схема включения задних противотуманных огней: Схема включения заднего противотуманного света показана на рисунке 9.

Замените лампу, вставьте патрон на место и зафиксируйте его пружинным держателем.

Информация

Подсоедините к патрону провода. Отсоедините колодку с проводами от патрона лампы ближнего света. Выньте держатель лампы габаритного света держатель установлен в корпусе фары с натягом и Вставьте новую лампу и установите держатель на место. Установите на место крышку фары и закрепите ее пружинным держателем. Для замены лампы переднего указателя поворота вам потребуется Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

Вставьте новую лампу и установите патрон на место.

Для замены лампы бокового указателя поворота: Отожмите боковой указатель в сторону передней части автомобиля и выньте его из отверстия в крыле. Выньте патрон с лампой и резиновым колпаком из корпуса указателя. Выньте лампу из патрона. Вставьте новую лампу в патрон, патрон — в корпус указателя и наденьте на корпус резиновый чехол.

Вставьте крючок корпуса указателя в меньшую прорезь отверстия в крыле и прижмите другую сторону указателя к крылу так, чтобы он зафиксировался защелкой. Для замены любой лампы в заднем фонаре: Для получения доступа к патронам ламп отогните клапан в обивке боковины багажника.

Туманки по феншую Шевроле Нива

Поверните патрон против часовой стрелки до упора и выньте его из корпуса фонаря вместе с лампой. При установке новой лампы выступы на лампе должны попасть в прорези на патроне.

Установите патрон с лампой в корпус фонаря, повернув его до упора по часовой стрелке. Для замены лампы в противотуманной фаре: Снимите пе

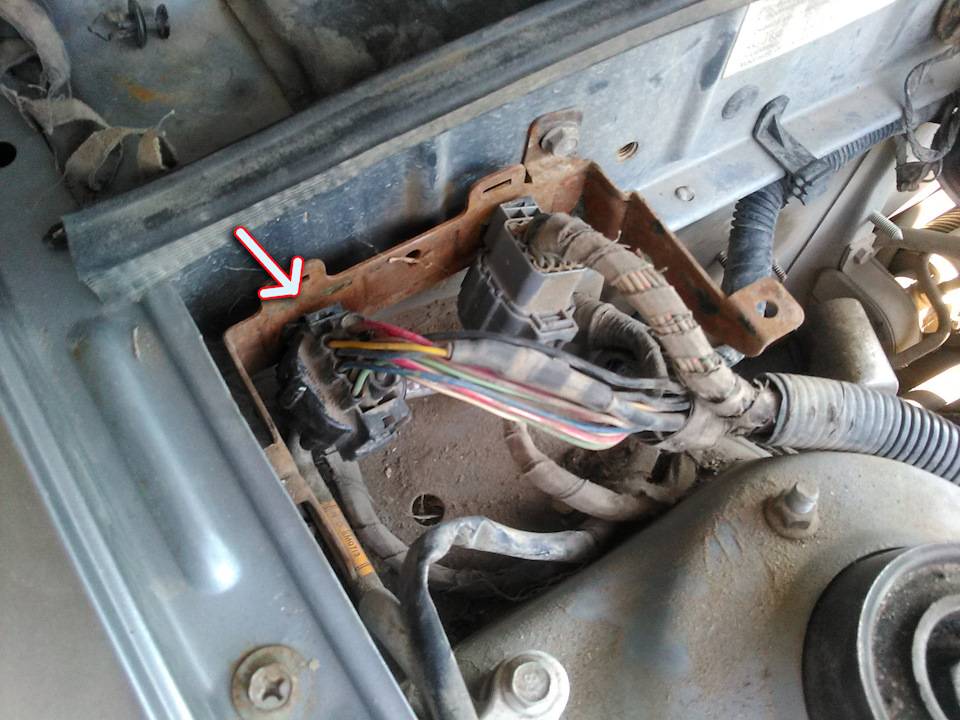

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Блок с предохранителями и реле под капотом

Он находится около аккумуляторной батареи и закрыт защитной крышкой, которая держится на двух боковых защелках.

Схема блока

Описание предохранителей и реле шевроле ланос

Предохранители

EF1	80А Цепи предохранителей EF15 — EF20 и F1 — F7
EF2	30А Выключатель зажигания (цепи питания комбинации приборов и топливного насоса)
EF3	30А Выключатель зажигания (стартер, вентилятор отопителя, электро стеклоподъемники)
EF4	30А Электродвигатели основного и дополнительного вентиляторов
EF5	30А Электродвигатели стеклоподъемников
EF6	50А Не используется
EF7	30А Элемент обогрева заднего стекла
EF8	30А Электродвигатель вентилятора отопителя (4-я скорость)
D9 (диод)	Электромагнитная муфта компрессора кондиционера
EF10	20А Лампы блок-фар (дальний свет)
EF11	10А Лампа левой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света левой блок-фары
EF12	10А Лампа правой блок-фары (ближний свет), мотор-редуктор регулятора направления пучка света правой блок-фары
EF13	10А Лампа сигнала торможения/ габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой блок-фаре, переключатель регулятора направления пучков света фар, выключатель лампы противотуманного света в заднем фонаре, часы, выключатель аварийной сигнализации, подсветка пепельницы, аудиосистема, выключатель кондиционера chevrolet lanos
EF14	10А Лампа сигнала торможения/ габаритного света в правом заднем фонаре (габаритный свет), лампа габаритного света в правой блок-фаре, фонари освещения номерного знака
EF15	15А Лампы противотуманных фар шевроле ланос
EF16	15АТопливный насос
EF17	10А Звуковой сигнал
EF18	10А Электромагнитная муфта компрессора кондиционера
EF19	25А Контакт «30» реле фар
EF20	20А Контакт «30» реле габаритного света и освещения салона

Реле

	Наименование
К1	Звуковой сигнал
К2	Лампы блок-фар
КЗ	Электромагнитная муфта компрессора кондиционера
К4	Электродвигатель дополнительного вентилятора системы охлаждения
К5	Лампы противотуманных фар
К6	Лампы габаритного света в блок-фарах, лампы сигналов торможения/ габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа плафона освещения салона
К7	Электродвигатели стеклоподъемников
К8	Электродвигатель основного вентилятора системы охлаждения
К9	Электродвигатель топливного насоса
К10	Элемент обогрева заднего стекла
К11	Реле электродвигателей основного и дополнительного вентиляторов системы охлаждения

Дополнительный блок

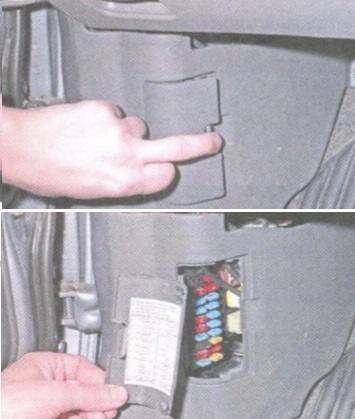

Расположен внутренний блок рядом с левым коленом водителя. Доступ к нему можно получить, открыв крышку на защелке. На обратной стороне крышки нанесена схема блока, а также написано за что отвечает каждый из элементов. Правда, обычно надписи эти выполнены на языке страны-сборщика вашего автомобиля либо английском.

В нем находится 19 предохранителей с маркировкой F и 1 диод (D), которые отвечают за:

Также в салоне автомобиля «Шевроле-Ланос» находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

где элементы отвечают за следующие электроприборы:

1. поворотники и аварийка;
2. задний противотуманный фонарь;
3. стеклоочистители лобового стекла;
4. вентилятор обогрева салона.

Как заменить лампочку ближнего света на Нива Шевроле: видео

Нива Шевроле представляет собой внедорожник отечественного производства, который имеет элегантный дизайн кузова и отличные эксплуатационные характеристики. Такой автомобиль идеально подойдёт для передвижения по отечественным дорогам. Он будет прекрасно себя чувствовать как на асфальте, так и на грунтовой дороге или на тех участках, где нет вовсе никакого покрытия.

Так как машина способна передвигаться по бездорожью, то отмечается, что у неё часто может повреждаться передняя часть. Фары страдают в первую очередь. Они могут повредиться как от механического воздействия, а также там просто может перегореть лампочка.

Лампа ближнего света для Шевроле

Фара ближнего света.

С завода на этом авто устанавливаются галогенные лампочки Н1 и H7 (Н7 — ближний, Н1 — дальний). Благодаря тому, что у них фиксированный зазор между фланцем и спиралью, то это позволяет создать хорошую точку накала, которая будет обеспечивать хороший свет в тёмное время суток.

Лампочка Н7 может работать при мощности напряжения в 55 Вт. Но есть сегодня и другие их типы, которые могут работать от повышенного напряжения. Такие лампочки рекомендуется использовать только во внедорожниках.

Источники света могут быть трёх типов:

1. Светодиодные.
2. Ксеноновые.
3. Галогенные.

Ксеноновая лампочка стандарт H7Галогенная лампочка стандарт H7Светодиодная лампочка стандарт H7

В Ниве Шевроле, как уже говорилось, используются в основном галогенки. Их отличие: небольшая стоимость, вследствие чего среди водителей они популярны. Также они обеспечивают хорошее освещение пространства перед авто и не требуют использования никаких других устройств для работы.

Состоит светильник из колбы, сделанной из твердосплавного стекла. Внутри её есть нить накаливания и газ. Минус такой лампы – большая температура во время работы. Также это может повлиять на то, что оптика будет быстрее изнашиваться. Тем не менее специалисты утверждают, что лампы Н1 – это оптимальное решения для таких авто, как Нива Шевроле на сегодня.

Выбор ламп ближнего света

При выборе ламп ближнего света могут возникнуть трудности, так как таких элементов сегодня есть на рынке большое количество от разных производителей. Также лампы отличаются и своими особенностями.

Обычная и лампа повышенной мощности.

Чтобы грамотно выбрать лампочку, следует к процессу подойти со всей ответственностью и обратить своё внимание на такие детали:

1. Комфортность и яркость света.
2. Продолжительность службы.
3. Стоимость.

Есть также на рынке и определённые модели лампочек, у которых улучшены некоторые характеристики. Но тут следует помнить, что улучшение одних характеристики обязательно влечёт за собой снижение других.

Так, например, высокая мощность может стать причиной быстрого перегорания лампочки или увеличенное долголетие может сказаться на яркости освещения. Также не рекомендуется отдавать предпочтение дешёвой продукции.

Это может напрямую сказаться на безопасности при передвижении в тёмное время суток.

Замена лампы ближнего света на Шевроле Ниве

Самым простым решением будет воспользоваться услугами специалистов и обратиться на СТО. Если же нет возможности для этого, то проделать такую работу можно и самостоятельно.

Запчасти и материалы для работы:

1. Перчатки.
2. Зеркальце.
3. Ключ на «10».
4. Фонарик.
5. Лампа Н1 (2 штуки).
6. Ветошь.

Процесс работы:

Снять при помощи ключа на «10» клемму с аккумулятора. Снимаем клемму с аккумулятора.
Снять бачок омывателя в подкапотном пространстве и отодвинуть его в сторону. Снимаем бачок омывателя.
Очистить защитный кожух фары от грязи. Снимаем защитную крышку лампы.
Отсоединить контакты лампы. Для этого следует потянуть за разъем. Отсоединяем наконечники проводов от выводов лампы.
Фиксатор сдвигается вверх и снимается. Сдвигаем пружинную защелку лампы.
Вытянуть старую лампу. Вынимаем лампу ближнего света из корпуса блок-фары.
Поставить на её место новую

Важно держать её при этом за цоколь и не касаться колбы. Если такое произойдёт, то колбу следует хорошо протереть тряпкой

Устанавливаем лампу ближнего света, удерживая её за цоколь.
При помощи зеркала надо проследить, чтобы лампа попала в паз рассеивателя света. При установке лампы необходимо попасть в паз рассеивателя.
Фиксатор зажимается на место.
Подсоединяются контакты. Лампу фиксируем пружинной защелкой и подсоединяем контакты.
Ставится на место кожух фары.
Аналогичные процедуры повторить с другой фарой.

Дополнительный блок

Расположен внутренний блок рядом с левым коленом водителя. Доступ к нему можно получить, открыв крышку на защелке. На обратной стороне крышки нанесена схема блока, а также написано за что отвечает каждый из элементов. Правда, обычно надписи эти выполнены на языке страны-сборщика вашего автомобиля либо английском.

В нем находится 19 предохранителей с маркировкой F и 1 диод (D), которые отвечают за:

Также в салоне автомобиля «Шевроле-Ланос» находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

где элементы отвечают за следующие электроприборы:

1. поворотники и аварийка;
2. задний противотуманный фонарь;
3. стеклоочистители лобового стекла;
4. вентилятор обогрева салона.

Проверяем бензонасос напрямую

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать. Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи. Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

На картинке сверху изображен коннектор (или как говорят в народе — фишка) бензонасоса (вид со стороны штырьков). Вынимать бензонасос из бензобака я не стал, просто использовал длинный провод, чтобы подцепить к АКБ. Бензонасос оказался жив!

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей в салоне автомобиля слева под обшивкой

Салонный блок предохранителей Ланос, Сенс и Шанс отвечает за защиту различного электрооборудования. На этом блоке в салоне расположено 20 предохранителей. С их предназначением разберемся подробно.

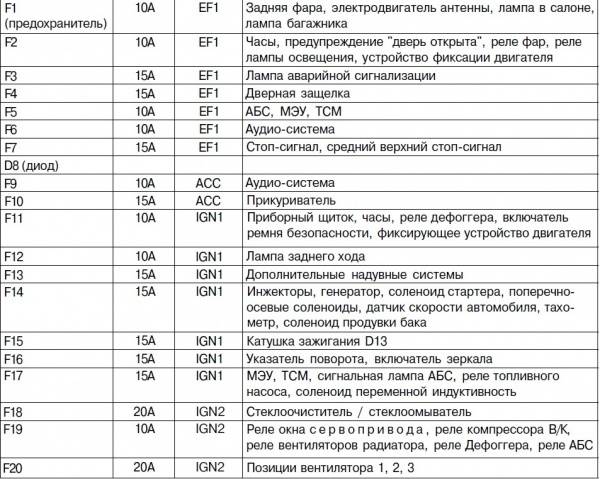

В таблице ниже представлено не только описание предназначения каждого элемента, но еще и величина максимального тока. При поиске или замене салонных предохранителей на Ланосе необходимо опираться на данные из таблицы.

За выключение ламп задних ПТФ отвечает предохранитель F2. Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания идет напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за подачу питания на световую сигнализацию на водительской двери. Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — элемент питания электрического мотора отопителя для 1-3 скоростей.

Chevrolet Lanos Парти3ан › Бортжурнал › 2 в 1. Защита от перекрута стартера и доп реле стартера.

Делал давно. Фото не делал, поэтому все из сети.

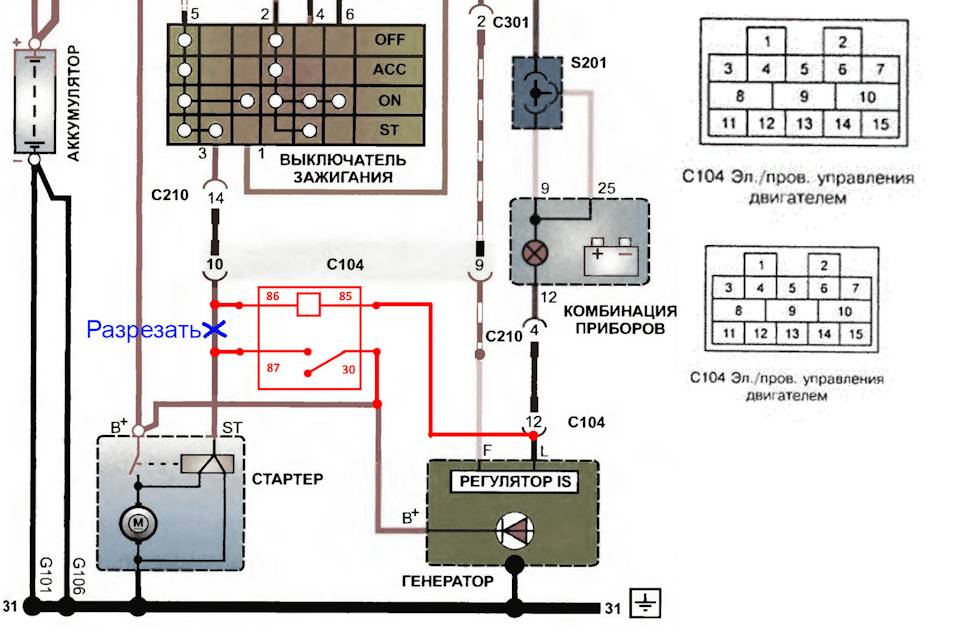

Эта доработка решает 3 проблемы1) Защита от перекрута стартера (например автозапуск или любители подержать ключ подольше)2) Разгрузка контактной группы замка, которая со временем имеет тенденцию подгорать3) Облегчение запуска на разряженной батареи. Все дело в том, что падение напряжения в цепи втягивающего реле значительно, с подгоранием контактов замка проблема усугубляется. Бывает на машинах с возрастом при напряжении АКБ 12В на втягивающее приходит в лучшем случае вольт 9. В результате получаем засаду — включаем стартер, он щелкает, но не крутит. В мороз с утра — проблема усугубляется.

Напряжение подается коротким путем через реле, контактная группа разгружается, падение напряжение минимально.

Защита от перекрута — На генераторе контакт L на массе до момента запуска двигателя, как только двигатель запущен, масса пропадает, реле размыкается.

МонтажКолодку с реле удобно разметить рядом с разъемами C104 C105 в подкапотном под крышкой.

Дополнение.Реле на 30А

Замена предохранителей

Любой автолюбитель способен заменить предохранители самостоятельно, без помощи сотрудников автосервиса. Итак, процесс замены предохранителей на Дэу Ланос:

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Открыть блок предохранителей.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся в блоке предохранителей в моторном отсеке.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
5. Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Можно взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Панель приборов шевроле ланос описание

Панель приборов шевроле ланос

Расположение всех приборов показано на рисунку выше. Далее поговорим о том, что значит каждый прибор.

1. Лампочка, сигнализирующая о перегреве двигателя. В случае, если двигатель перегреется, индикатор будет светиться красным цветом. Если вдруг данная лампочка загорелась, нужно остановиться и дать двигателю остыть, а также устранить причину перегрева и, по возможности, устранить ее.

2. Лампа давления масла. Если давление масла в системе упадет, данная лампочка начнет гореть красным цветом, и вам нужно будет остановиться дабы долить масла.

3. Лампочка подушки безопасности. Если подушка не исправна, то при пуске двигателя данная лампочка начнет гореть красным цветом. Рекомендуем немедленно обращаться в сервисный центр для устранения проблемы, так как подушка может не только не сработать в аварийной ситуации, но и выстрелить просто так, во время движения, что спровоцирует аварийную ситуацию.

4. Покажчик температуры охлаждающей жидкости. Если стрелка приблизиться к красной зоне — это сигнал того, что скоро загориться лампочка, свидетельствующая о перегреве двигателя.

5. Лампочка, свидетельствующая о работе задних противотуманок. Горит желтым цветом.

6. Лампочка левого поворотного сигнала. При включении левого поворота, светиться зеленым цветом.

7. Лампа низкого уровня топлива. Данная лампочка загорается желтым цветом, когда в топливном баке остается менее чем 7,5 литров топлива.

8. Спидометр. Данный прибор показывает скорость движения автомобиля. Каждое деление шкалы соответствует 10 километрам.

9. Счетчик пробега. Показывает сколько автомобиль проехал за все время его эксплуатации.

10. Лампочка дальнего света. Загорается синим когда водитель включает дальний свет.

11. Лампочка правого поворота. Загорается зеленым и мигает когда включается правый поворот.

Читать также: Назначение датчика положения коленчатого вала

12. Лампочка противотуманок. Светится зеленым цветом если включены противотуманные фары.

13. Указатель уровня топлива в баке. Рекомендуем всегда держать уровень бензина на уровне, выше красного. Дело в том, что если ездить на резервном литраже бензина, есть высокая вероятность того, что бензонасос скоро выйдет из строя.

14. Лампочка, уведомляющая о неисправности антиблокировочной тормозной системы. В случае поломки светиться желтым цветом.

15. Лампочка, свидетельствующая о не закрытых дверях или багажнике. Так вы точно не забудете плотно закрыть двери крышку багажника.

16. Сигнализатор режима Kick Down. Работает только на автомобилях, оснащенных автоматической коробкой передач.

17. Лампочка тормозной системы. Если тормозной жидкости останется слишком мало, она загориться красным цветом.

18. Лампочка управления двигателем. Она должна загораться при включении зажигания, а затем плавно тухнуть. Если лампочка тухнет, или загорается ни с того ни с сего во время движения, это значит что с двигателем что-то не так.

19. Кнопка суточного пробега. При нажатии сбрасывает пробег, намотанный за определенное количество времени.

20. Счетчик суточного пробега. На самом деле он может считать больше суток, а сбросить его можно в любой нужный момент. Отличная штука для замера расстояния и расхода топлива.

21. Лампочка аккумулятора. Если аккумулятор разрядиться, она загориться красным цветом.

22. Лампа ремней безопасности. Если водитель или пассажир не пристегнулись, лампочка будет гореть красным цветом.

В автомобиле шевроле ланос лампочки панели приборов все обозначены характерными рисунками, так что спутать их очень сложно. Панель действительно простая и понятная, даже без данной инструкции разобраться в ней можно без проблем.

Автомобиль Ланос относится к категории бюджетных ТС, но при этом он является достаточно надежным и комфортным. Комфорт в управлении автомобилем зависит не только от удобных сидений, но еще и от информативности приборной панели. На приборке Ланоса есть все самые важные элементы. Некоторые водители до сих пор не знают назначения тех или иных элементов на приборной панели Ланоса. Если вы один из них, то пришло время разобраться со всеми обозначениями.
