Где на ВАЗ-2112 находится реле стартера — фото вблизи

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

  • снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
  • отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
  • выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
  • если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Реле поворотников ВАЗ — диагностика и замена своими руками

Поворотники являются, пожалуй, очень важной частью любого транспортного средства. Выполнение маневров на дороге становится довольно опасной задачей если поворотники не работают

За правильную работу указателей поворотов отвечает реле поворотников и аварийной сигнализации ВАЗ 2107. Данное устройство применяется на всех автомобилях классического семейства. Рассмотрим, для чего нужно реле поворотников, как определяется неисправность реле и как выполняется его замена?

Назначение реле поворотников и аварийной сигнализации

Все знают, что указатели поворотов и аварийная сигнализация в процессе своей работы моргают

Это необходимо для того, чтобы привлечь внимание остальных участников движения. Мерцание ламп невозможно спутать с каким-либо другим сигналом, подаваемым с помощью световых приборов

За это явление отвечает небольшое устройство под названием реле указателей поворота. Помимо мерцания поворотников, реле обеспечивает еще одну функцию – создание необходимого звукового сигнала (щелчка), который говорит о том, что указатели поворота находятся в работе.

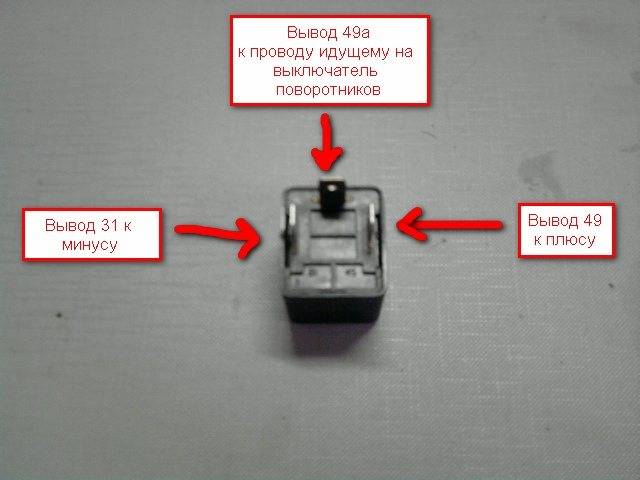

На «Жигулях» применялось два типа реле, которые отличаются как по своему устройству, так и по принципу действия.

  • Первый тип представляет собой реле электромагнитного типа, которое крепится в подкапотном пространстве автомобиля. Основой для работы электромагнитного теплового реле служит специальная струна из нихрома, которая, нагреваясь и остывая, замыкает и размыкает цепь указателей поворота. Данные типы реле применялись на ранних моделях «классического» семейства: ВАЗ 2101-2102 и ВАЗ 2103.
  • Второй тип реле стал применяться на автомобилях ВАЗ 2106 и выше. Он представляет собой электронную схему, построенную на полупроводниковых элементах схемы. Помимо полупроводников, в состав реле входит еще и электромагнит, который выполняет функции замыкания и размыкания. Частота срабатывания электромагнита (или мерцания ламп) достигается с помощью «ключа», или специальной электронной схемы.

Диагностика неисправности реле указателей поворотов ВАЗ 2107

Если в один прекрасный день поворотники прекратили свою работу. Настало время проверить, что же случилось и по возможности заменить неисправную часть схемы. О неисправностях реле поворотников можно узнать по некоторым признакам:

  • Поворотники горят, но не мерцают. Это прямо указывает на поломку реле, а точнее, его электромагнитной части. В этом случае, электромагнит замкнулся в одном из положениях и не может вернуться в исходное состояние.
  • Поворотники моргают слишком быстро или слишком медленно. Такое может случиться, но не только по вине реле указателей поворота. Иногда скорость мерцания ламп может меняться, если в поворотниках применяются лампы не той мощности, что положена заводом-изготовителем. Тем не менее, установка нового реле в качестве проверки не помешает.
  • Поворотники не работают совсем. Это означает, что не моргают лампы указателей поворота, лампа на приборной панели и отсутствуют соответствующие щелчки реле. Однако, как и во втором случае, неисправность не всегда касается реле указателей поворота. Порой, причина заключается в неисправности кнопки аварийной сигнализации.

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и открутить трос привода спидометра. Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе?

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Есть только втягивающее, которое находится на самом стартере, прямо под контактами. Для того, чтобы к нему подобраться и проверить работоспособность, понадобится снять пусковое устройство.

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

  • От АКБ отключить «минус»;
  • Снять воздушный фильтр;
  • Отсоединить колодку проводов, идущих на тяговое реле;
  • Открутить гайку, крепящую наконечник силового привода (ключ 13);
  • Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
  • Снять стартер;
  • Открутить гайку от нижнего вывода тягового реле и отключить провода;
  • Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

  • Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
  • Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
  • В цепи питания есть обрывы. Лечение – замена цепи;
  • Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
  • Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Диагностика с помощью ODB-2 сканера

Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера

Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей

Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.

Где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

  • за исправность ламп отвечает К1;
  • за включение очистителя переднего стекла – К2;
  • за поворотные указатели и аварийную сигнализацию – К3;
  • за срабатывание ближнего света фар – К4;
  • за включение дальнего – К5;
  • за отогрев заднего стекла – К7;
  • за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Как проверить реле стартера и снять элемент для замены

Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы

Важно, чтобы эти клеммы не были замкнуты между собой

Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.

Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.

  • Для начала следует снять клемму «минус» с АКБ;
  • После понадобится демонтировать воздушный фильтр
  • Теперь снимаются провода, идущие на втягивающее;
  • После ключом «13» откручивается гайка, которая крепит наконечник силового провода;
  • После снимаются крепежи стартера при помощи ключа на «15». Верхнюю гайку снять не составляет труда, при этом к нижней гайке доступ затруднен.
  • После демонтажа стартера откручивается гайка нижнего вывода втягивающего реле, отсоединяется проводка.
  • Теперь остается открутить болты крепления реле ключом «8», после чего реле можно снять.

Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа. Также отдельного внимания потребует проводка, контакты.

Как правило, часто бывает так, что крепления прослабляются (например, крепление наконечника проводов). В таком  случае проблема решится обычной затяжкой крепежей.

Сейчас читают:

Также часто на обмотке, а также на контактах  могут появляться очаги окисления, которые  не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.

То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.

Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т.п.

Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.

Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.

В свою очередь, даже если ремонт втягивающего реле стартера будет выполнен, в таком случае гарантий на такую восстановленную деталь никто не даст. Это может стать причиной как последующих проблем с запуском мотора, так и повторного выхода реле из строя. Вполне очевидно, что проще и часто дешевле стразу купить новое реле стартера хорошего качества.

Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле  ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.

Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.

Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п.  Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.

Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип действия и устройство

Сначала рассмотрим назначение и устройство, затем принцип работы, чтобы проще было выполнить замену и ремонт своими руками:

  • Назначение втягивающего реле – чтобы бендикс стартера входил в контакт (зацепление) с маховиком (точнее с его венцом)
  • Система срабатывания основывается на эффекте электрического магнетизма
  • Сердечник, выполнен в виде полой трубочки, внутрь которой помещается якорь, поверх сердечника расположена проволочная обмотка (катушка)
  • Ток на катушке создает электромагнитное поле, якорь втягивается в сердечник под его действием
  • Прекращение подачи тока к катушке высвобождает якорь, и он под действием пружины приходит в начальное положение

  • Якоря, корпуса, электромагнита с обмотками, возвратной (возвращающей) пружины и электрических контактов
  • Электромагнит выглядит как две независимые катушки: одна называется удерживающая, а вторая называется – втягивающая
  • Только удерживающая катушка подключена к выводам управления и состыкована с корпусом
  • А втягивающая катушечка – связана с клеммой управления, а так же с электродвигателем пускателя (стартера)
  • При подаче питания на контакт управления, в это время в катушке под действием тока возникает электромагнитная индукция, которая создает магнитное поле
  • Это поле притягивает якорь, якорь начинает сжимать свою возвратную пружину
  • Одновременно при этом происходит выталкивание бендикса(см.Замена бендикса на стартере ВАЗ своими силами), соединяющего стартер с мотором посредством маховика
  • Когда происходит замыкание контактов, тогда втягивающая обмотка получает питание от плюсовой клеммы, при этом магнитное поле больше не генерируется на катушке, однако якорь остается внутри под действием электромагнитного поля в удерживающей катушке
  • Как только запустился двигатель, питание сразу отключается, возвратной пружиной вытаскивается якорь на свою позицию
  • Размыкаются контакты, и бендикс сразу выходит из контакта с маховиком

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
