Подружим сигнализацию и ЦЗ
Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:
Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.
Схема подключения ЦЗ ВАЗ
Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.
Чтобы не возникло вопросов, покажем то, что должно получиться в результате:
Схема подключения, ЦЗ ВАЗ
Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.
Примерная последовательность действий, выполняемых установщиком:
- Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
- Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
- Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
- Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.
Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.
Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.
Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?
Взгляните, что именно может присутствовать в некоторых из комплектаций:
В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.
Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.
Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.
Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:
Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).
Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!
Проблема в работе блока управления центрального замка ВАЗ-2110
Электроника, конечно, штука надежная. Современные модули управления ЦЗ ВАЗ 2110 собраны по транзисторной схеме управления. Это исключает их механический износ. Срок годности ключевых компонентов измеряется десятками лет. Находится блок управления под пластиковой крышкой торпеды по правую сторону от водительского сидения.
Тем не менее, силовые транзисторы отлично могут выходит из строя при перегрузке активаторов и коротком замыкании коллектора. Может даже случиться так, что сигнал от блока управления будет постоянно поступать на привод замка, если транзистор пробит. Иначе же он будет просто не включаться.
Проверяется блок управления предельно просто. Напряжение с отрицательной клеммы АКБ, либо напрямую с питающего блок управления розового провода, подается на контакты моторедуктора (активатора) последовательно на красный и желтый проводники. Все вышеупомянутые контакты можно найти непосредственно на восьмиштекерном разъеме блока управления.
Также блок управления может выдавать ошибочные управляющие команды в связи с неверной работой концевого датчика. Будучи механическим устройством, концевик главной двери может попросту износиться. В результате блок управления попросту не сможет правильно функционировать, поскольку не будет знать, в каком именно положении сейчас находятся двери автомобиля, закрыт или открыт замок водительской двери.
Второй этап
Снимаем приборную панель.
Чтобы упростить работу по прокладке проводов, лучше приборную панель снять полностью. Для этого необходимо проткнуть точки, которые находятся рядом с шурупами крепления передней панели. Найдите место прохождения проводов под торпедой и в бардачке. Именно через них и будут проложены провода.
Демонтаж старых проводов.
На этом этапе работы нужно убрать старые провода стеклоподъёмников и проложить новые. Дальше следует подключить их к приводу.
Подключение проводов активатора.
Вместе с подключением проводов активатора нужно их изолировать и проложить внутри двери. Чтобы они были закреплены, их лучше закрепить к конструкции двери с помощью той же изоленты.
Прокладывание проводов.
После проделанной работы нужно протолкнуть провода с одной стороны под приборную панель, с другой стороны — в бардачок. Такая работа не всегда может получиться с первого раза, именно на этом этапе нужно показать сноровку и ловкость.
Установка проходной трубки.
Установить проходную трубку в стойку с обеих сторон можно с помощью отвёртки
Делать это нужно осторожно, чтобы не повредить саму резиновую трубку
Подключение проводов к разъёму.
Дальше к разъёму крепится предохранитель и соединяется с блоком питания центрального замка. Всё это устанавливается под торпедо.
Подключение провода ЦЗ к корпусу.
Минусовый провод центрального замка нужно подключить к корпусу автомобиля. Плюсовой провод подключается к предохранителю №1 со стороны аккумуляторной батареи.
Проверка работоспособности ЦЗ.
После того как вы подсоединили аккумулятор, проверьте работоспособность механизма — как механической его части, так и электрической. Ход тяг должен быть плавным и лёгким.
Восстановление приборной панели и обшивки двери.
Убедившись, что всё работает исправно, установите на своё место торпедо и обшивку боковых дверей.
На видео — как установить центральный замок:
Регулируем замок двери на ВАЗ 2109
Если двери вашего четырехколесного зверя плохо закрываются, или туго открываются, то настало время заняться ими вплотную. Изменить эту ситуацию можно путем регулировки фиксатора двери.
Именно благодаря прокладке из шкурки контролируется расстояние между фиксатором и стойкой. Таким образом, фиксатор не задевает крышку наружного замка.
В принципе регулировка замка двери ВАЗ 2109 вполне проста. Если дверь болтается и отходит, фиксатор необходимо затянуть, если ходит туго, то наоборот ослабить. Та же логика применима, если дверь неплотно прилегает. Главное, точно определить, на сколько сантиметров и в какую сторону она смещена.
Для более точной корректировки перед регулировкой рекомендуется отметить то место, где расположен фиксатор.
Необходимо помнить, что в любом случае зазоры между кузовом и дверью должны быть одинаковыми.
Возможные проблемы с системой блокировки
Как мы знаем, любая техника рано или поздно выходит из строя. И центральный замок на ВАЗ 2110 не исключение. Есть ряд проблем, которые проявляются в работе этой системы
Многие автолюбители по неосторожности губят охранную систему автомобиля. Водитель не должен подавать длительный или учащенный импульс на запрос открывания или закрывания двери
Схема центрального замка на ВАЗ 2110
Защищает электроцепь центрального замка предохранитель. Именно с него начинают производить поиски неисправности в работе всей схемы. Находится он в салоне машины, за блоком с предохранителями. По схеме стоит на разрыве розового провода (в изоляции). Под ковриком у водителя расположен провод со штекерным разъемом, который накапливает влагу, окисляется. Пропадает питание на активаторе.
Может сломаться модульный блок центрального замка. Следует проверить его работоспособность при помощи подачи напряжения от аккумуляторной батареи на контакт разъема модуля. Шестерни редукторного активатора изготовлены из пластмассы. Такие детали подвергаются износу, и это механическая неисправность.
Но самым слабым местом центрального замка считается соленоид, чаще всего именно он выходит из строя. Управление электромагнитом осуществляется через переключатель. При открывании и закрывании дверей ресурс соленоидов рассчитан примерно на 10 тысяч операций. По истечении этого количества переключений начинаются сбои в работе. Ремонт прост: нужна замена самого соленоида.
Почти подключил сигнализацию,возникла проблема подключения центрального замка.На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?
не подскажите где он находится?
устанавливал сигналку – искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление – отрицательной полярностью (по крайней мере у меня)
2002-04-29 11:05
Re: не подскажите где он находится?
Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.
2002-04-29 12:43
Re: Управление ЦЗ ВАЗ-2110?
По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.
2002-04-29 12:40
Почему неправильно работает центральный замок на ВАЗ 2110
Проблема неправильной работы исполнительного механизма совсем не редкость для автомобилей отечественного автопрома. Не смотря на то, что есть целый ряд причин выхода из строя деталей механизма, принцип действия автоматической системы закрывания дверей достаточно прост, а неисправности весьма типичны в своей общей массе. А это значит, что разобраться с ними по силам любому автомобилисту.
Вам вовсе не надо хвататься за голову и бежать в мастерскую в поисках квалифицированного специалиста. Благодаря нижеизложенным рекомендациям по диагностике, вы и сами с большой вероятностью можете им стать. Если вы, все же, по каким-то причинам не хотите марать руки — по крайней мере, вам больше никто не посмеет “ездить по ушам”. А это, согласитесь, тоже много стоит.
Разбираем блок, ищем дефекты
Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».
БУ ЦЗ, печатная плата
Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.
Проверка диодов, предохраняющих транзисторы
Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.
Печатный монтаж БУ ЦЗ
Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:
Режим для проверки полупроводников
При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.
Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).
Замена неисправных электролитических конденсаторов
Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.
Две детали нужно заменить
Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.
Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:
- Номинальное напряжение должно быть 16 Вольт или больше.
- Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
- Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.
Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.
Схема подключения БУ «Гранта»
Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.
Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.
Что такое центральный замок?
Центральный замок представляет собой систему центральной блокировки запорных приспособлений автомобиля. Его применяют для одновременного отпирания и запирания крышки топливного бака и дверей. Стоит отметить, что данная установка относится к вспомогательным системам транспортных средств, а также механизмам комфорта. В их перечень также входит сигнализация.
Блокировка запорных устройств авто осуществляется двумя способами: централизованным и децентрализованным управлением. В первом случае предусмотрено наличие общего блока управления для всех дверей и крышек. При этом децентрализованное подразумевает монтаж отдельных электронных блоков для каждого приспособления.
Принцип работы центрального замка
После того как автолюбителем будет приобретен качественный центральный замок с дистанционным управлением, установка должна производиться специалистом. В противном случае работа системы не будет эффективной. Стоит отметить, что функционирование устройства доступно, независимо от состояния зажигания в машине.
Если запирание дверей выполняется ключом, в этот момент срабатывает микропереключатель. Он передает сигнал от переключателя к блоку управления, после чего поступает на центральный блок управления. Затем формируются все сигналы на электродвигатели крышек багажника и топливного бака, а также систему запирания дверей. При срабатывании всех исполнительных компонентов выполняется блокировка дверей машины. Повторное срабатывание электронного привода предотвращается благодаря соответствующему сигналу от микропереключателя. Аналогичным способом запорные устройства будут разблокированы.
При дистанционном управлении нажимается кнопка на ключе зажигания или пульте. В результате на приемную антенну центрального блока управления будет передан сигнал. Затем он будет обработан и поступит на исполнительные механизмы крышек топливного бака и багажника, а также в блоки дверей.
При установке стоит обратить внимание на центральный замок с дистанционным управлением «Гранта Лада», который пользуется спросом у российских автомобилистов
Особенности центрального замка ВАЗ
Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.
Разъём блока управления ЦЗ
Блок управления центральным замком имеет следующую распайку:
- Чёрный провод – масса (подключен всё время);
- Розовый – питание «+12V» (используется встроенный предохранитель);
- Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
- Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.
Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:
Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты
Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации
Другие варианты исключены.
Устанавливаем замок багажника
Те, у кого хоть когда-то в жизни был автомобиль, похожий на ВАЗ 2109, помнят, что в холодное время года про багажник в принципе можно забыть. Если замок багажника еще не заржавел, то он, скорее всего, замерз. А самое интересное наступает, когда он замерзает в пути. То есть, приехали вы на дачу пополнить свои запасы солений, а по возвращению домой ваша любимая «ласточка» открываться отказывается. Или же наоборот, едете вы довольный по своим делам, а крышка багажника у вас самостоятельно открывается, приходится останавливаться и поправлять.
В такие моменты приходит желание поставить замок ВАЗ 2109, который позволит открывать багажник автоматически. А не мучиться, прыгая вокруг него с разморозкой, отверткой или веревками.
Для установки замка багажника нам понадобятся:
- Сам замок;
- Ответная часть замка;
- Кнопка;
- Любой электрический привод;
- Болгарка, плоскогубцы и кусачки;
- 4 болта;
- Металлический тросик и один длинный провод.
Установка замка багажника от Калины на ВАЗ 2109 считается наиболее удачным вариантом. Самым ответственным моментом в установке является подгонка замка по нужным вам размерам, чтобы и он сам хорошо встал, и язычок замка не упирался в крышку багажника. Для этого используем болгарку.
Далее используем моторчик заднего дворника для подключения электрики. Устанавливаем ответную часть багажника, она должна идеально подходить, так как по размеру не отличается от той, которая у вас стояла раньше. Единственное, возможно придется пару раз ударить молотком, так как возможен выступ влево миллиметров на 5, не более.
Ну а теперь закрываем багажник и проверяем работоспособность замка. Если дверь немного гуляет, стоит подтянуть шайбы или наоборот ослабить.
Проблемы в работе электропривода активатора
Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.
https://youtube.com/watch?v=_to28MvT8Oc
- активатор на отдельно взятых дверях перестает функционировать;
- постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.
Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.
Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.
Устанавливаем центральный замок на ВАЗ 2109
Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.
Конструкция центрального замка и схема
Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.
Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте
Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.
В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль
В универсальный набор центрального замка входят:
- блок управления;
- четыре электромотора с червячными редукторами;
- металлические тяги;
- проводка;
- предохранитель;
- вспомогательные монтажные пластины из металла;
- саморезы.
Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.
1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери
Инструкция по установке
Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:
- установочный комплект;
- изоляционная лента;
- s-образные гофры для проводки;
- кусачки;
- шуруповёрт или дрель;
- отвёртка;
- пластмассовые хомуты.
Некоторые важные моменты
- Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
- Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
- В водительской двери устанавливают электропривод с четырьмя выводами.
- Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.
Пошаговое руководство
- Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
- Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

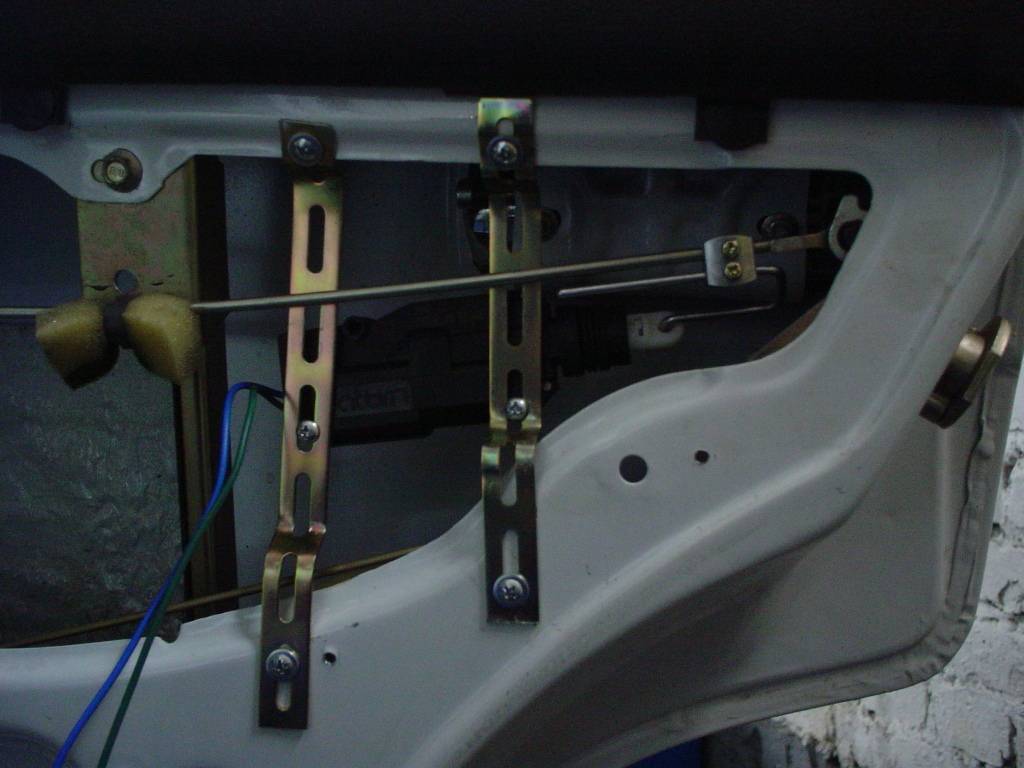

Для крепления электропривода используют монтажные полосы и саморезы
- Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
- Разместить блок управления под приборной панелью.
Электронный блок устанавливают под приборной панелью
- Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
- Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
- Для каждой двери повторить пункты 2-6.
- Подключить питание на блок управления центральным замком через предохранитель.
- Закрепить проводку и блок хомутами.
- Установить обшивку на двери и детали интерьера на место.
Видео по монтажу ЦЗ на девятку
Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке
Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.
