Чип-тюнинг дизельных двигателей – как сделать автомобиль «умнее»?

Какие методы чип тюнинга дизелей существуют

Методов модификации ДВС с помощью чип тюнинга два: изменение настроек ЭБУ и добавление так называемого Tuning box (по сути, альтернативного блока управления).

Сравнение методов чиповки дизеля

Каждый из двух методов имеет свои преимущества и недостатки. Среди нюансов – сложность процедуры, ее стоимость и т.д.

Классический чип тюнинг двигателя

Перенастройка ЭБУ требует навыков специалиста. Самостоятельно этим заниматься не стоит, хотя процесс кажется простым. Процесс перепрошивки выглядит легким: мастер копирует оригинальные настройки ЭБУ, отправляет на калибровку и меняет прошивку на модифицированную. Но на практическом уровне такая процедура требует знаний и опыта.

Положительные аспекты перепрошивки ЭБУ:

• Возможность понижения экологического стандарта и установки газового оборудования.
• Широкие возможности повышения мощности.
• Возможность настройки под нестандартный двигатель (если заменены ресивер, распредвал, ГБЦ и т.д., но не настроен ЭБУ, роста мощности не будет).

Недостатки перепрошивки ЭБУ:

• Риск необратимых повреждений ЭБУ (зависит от опыта автомастера).
• Риск получить неверную прошивку. Файлы, направляющие работу двигателей, представляют собой, по сути, программное обеспечение. Часто они скачиваются из Интернета. Неопытный сотрудник СТО может поставить на двигатель похожую, но не на 100% подходящую прошивку.
• Риск возникновения проблем при гарантийном обслуживании. Он не велик, но присутствует.

Тюнинг-бокс для двигателя

Тюнинг-бокс (альтернативный ЭБУ) представляет собой небольшое устройство, в котором содержатся измененные настройки мотора. Оно монтируется под капот, подключается к датчику давления в топливной рампе.

Положительные аспекты тюнинг-бокса:

• Отсутствие рисков при обслуживании по гарантии.
• Простота подключения. Часто предлагается услуга выезда мастера к автомобилю. Срок установки – 15 минут.
• Возможность установки одного бокса на разные автомобили.
• Безопасность. Если возникли проблема – бокс просто отключается.

Недостатки тюнинг-бокса.

• Невозможность снижения экологического стандарта.
• Невозможность использования для нестандартного, модифицированного мотора.
• Стоимость, более высокая, чем оплата услуг мастера по перепрошивке ЭБУ.

Что такое чип-тюнинг?

Чип-тюнинг — это перепрограммирование электронного блока управления двигателем. Самый доступный и современный способ увеличить мощность, улучшить динамику Вашего автомобиля. Особенно эффективен для современных машин, соответствующих нормам токсичности ЕВРО3, ЕВРО4, ЕВРО5.

Результат: отличный ровный разгон без провалов, хорошая динамика даже при включении кондиционера, увеличение мощности и крутящего момента, и как правило — снижение расхода на 1-2 литра.

Для тех, кто располагает достаточным временем, предлагаем также ознакомиться с общими теоретическими сведениями о принципах чип-тюнинга моторов.

Итак, простыми словами теория чип-тюнинга выглядит следующим образом.

Производитель современного автомобиля готовит программу ЭБУ (а вернее — таблицы калибровок программы) весьма усредненным образом. Автомобиль ведь может эксплуатироваться не только в России, где топливо откровенно низкокачественное, но и, например в Африке, Индии, Латинской Америке — где оно еще хуже.

Покупателем автомобиля может быть не только молодой энергичный человек, но и степенный пенсионер, которого мало интересуют динамические характеристики, и неопытная девушка. Последним потребителям вовсе не нужен быстрый отклик на педаль и сумасшедшая разгонная динамика.

И самое главное — автомобиль во что бы то ни стало должен выполнять экологические нормы ЕВРО4 (ЕВРО5), и должен делать это гарантированно, даже если топливо совсем плохое.

В результате на заводе очень сильно усредняют параметры калибровочных значений, оставляя приличный запас, который мы и имеем возможность «выбрать» при чип-тюнинге.

Кроме того, в заводском ПО нередко бывают ошибки (чем более «массовая» и «бюджетная» марка — тем больше этих ошибок).

В итоге увеличение мощности и крутящего момента и перемещение таковых в нужные диапазоны достигается путем оптимизации лимитеров (программных ограничителей крутящего момента), настройки состава смеси и зажигания. Для моторов с турбиной основным фактором также являеся возможность увеличения давления наддува с целью увеличить цикловой заряд.

Там, где завод, перестраховываясь от очень плохого топлива, «льет» больше горючего дабы избежать детонации, либо ставит УОЗ заведомо позже, мы можем «прибрать» топливо, сделать УОЗ пораньше. Там где производителем применяются «суперобедненные смеси» с целью уложиться в евро-нормы, мы можем сделать смесь более оптимальной, и подстроить под нее УОЗ. В результате получается наиболее оптимальный состав смеси. Главная задача на атмосферных моторах — залить в мотор ровно столько топлива, сколько может там сгореть. Ни больше, ни меньше. На турбомоторах идеология отличается также возможностью повысить давление наддува и «затолкать» в цилиндры больше топливовоздушной смеси.

Задача оптимизации смеси — непростая, и требует настройки всех режимов — и рабочих, и мощностных. Для достижения оптимального результата мы глубоко изучаем заводские описания файлов прошивок, проводим тесты на дороге и диностендах под контролем логов. Настраиваем состав топливно-воздушной смеси. Мониторим детонацию с помощью спец.наушников. Замеряем температуру выхлопных газов (EGT). Не менее важным является доработка рабочих режимов, т.н. «малых дросселей». Это режим, при котором педаль акселератора нажимается не на 100%, а на четверть, наполовину, при переходе от малой нагрузки к большой, при сбросе газа и включении режима торможения двигателем. Здесь оптимизация настроек мощностных режимов, а также работа с таблицами интерпретации электронной педали дают достаточно возможностей сделать повседневную езду более комфортной.

PS Как говорил основатель корпорации «Тойота» — «всегда можно что-нибудь улучшить»

Кроме того, чип-тюнинг решает ряд других практических задач, таких как:

• программное отключение клапана ЕГР при его механическом заглушении/удалении;
• отключение в конфигурации катализаторов, системы вторичного воздуха
• отключение систем DPF и FAP — сажевого фильтра дизельного двигателя, присадки EOLYS
• деактивация систем впрыска мочевины AdBlue, Bluetec и пр.;
• изменение отсечки максимальных оборотов;
• отключение или установка лимитеров скорости, крутящего момента;
• корректировка оборотов холостого хода;
• корректировка алгоритмов работы CVT, АКПП

Варианты чип тюнинга дизельного двигателя

Как известно, существует только три варианта проведения чип тюнинга двигателя. В не зависимости от бензина или дизеля процессы будет идентичные.

Итак, когда все определено, рассмотрим, какие есть варианты проведения чип тюнинга для дизельного двигателя:

• Прошивка электронного блока управления двигателем.
• Установка дополнительного модуля контроля.
• Впаивание чипа в ЭБУ.

Теперь, необходимо рассмотреть все варианты и процессы их проведения более детально.

Прошивка ЭБУ

Первым вариантом проведения чип тюнинга становиться изменения технических характеристик на программном уровне. А именно меняются настройки впрыска топлива, а также образования воздушно-топливной смеси. Существуют три варианта доработки дизельного мотора на программном уровне. Рассмотрим, каждый из них:

1. На мощность. При этом увеличивается потребление горючего, но мощностные характеристики становятся выше на 30-40%. При этом рекомендуется модернизация системы охлаждения, поскольку двигатель начнет значительно больше греться. В продаже, можно найти известные Кит-комплекты, для доработки узла системы охлаждения.
2. На тяговую мощность. В основном проводится на автотранспорте, который применяется для транспортировки груза. В результате доработки, автомобиль легче идет под гору, а также может транспортировать грузы весом на 25% больше. Это становиться возможным за счет перенастроенной системы впрыска и скорости вращения коленчатого вала.
3. На расход. Данный вид прошивки позволяет автомобилю экономить до 25% топлива, но при этом теряются мощностные и динамические характеристики. Характерно использование для обитателей городских джунглей, которые вынуждены стоять часто в пробках.

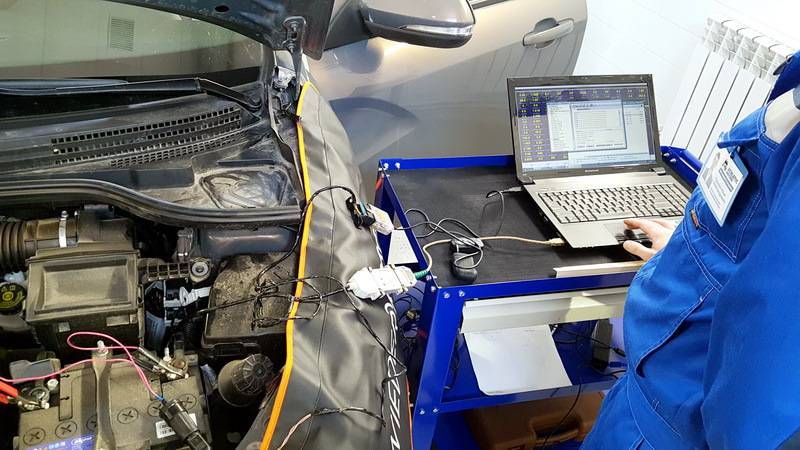

Для прошивки электронного блока управления двигателем понадобиться: дата кабель, программное обеспечение, ноутбук или планшет, а также немаловажный нюанс — руки, растущие из нужного места. Итак, как же проводится программная доработка дизельного мотора:

1. Проводим установку ПО на ноутбук.
2. Подключаем K-line кабель одним концом в разъем OBD II, а другим — к ноутбуку.
3. Когда ПК увидел ЭБУ стоит запустить программу подключения и диагностики.
4. После проведения диагностических работ стоит сбросить все ошибки, которые накопились.
5. Запускаем программу для установки нового ПО.
6. Следуя инструкциям на мониторе, проводим перепрошивку «мозгов» автомобиля.
7. При помощи специальной программы проводим настройку.
8. Если все сделано, верно, с момента пуска двигателя новые характеристики и параметры вступят в силу.

Установка модуля

Вторым вариантом тюнинга дизельного мотора становится установка дополнительного модуля управления. В зависимости от выбора модели и производителя, различают два типа устройства: для мощности и экономии. Принцип подключения довольно простой в обоих случаях. Итак, рассмотрим, как самостоятельно установить дополнительный модуль управления мотором:

1. Подключаем модуль к ПК и при помощи специальной программы проводим преднастройку.
2. Теперь, согласно инструкции, которая идет с устройством, необходимо подключить его к бортовой цепи и ЭБУ. !!!Стоит помнить, если подключение пройдет не верно, то модуль может сгореть, что означает — автомобилист потратил деньги впустую. Поэтому, рекомендуется, чтобы данный процесс выполняли профессионалы.
3. Далее, при помощи подключения к ЭБУ стоит провести настройку модуля и совместить характеристики «мозгов» и данного устройства.
4. После, проведения всех операций необходимо провести ряд тестов.

Перепайка «мозгов»

Последним способом провести чип тюнинг дизеля становиться установка чипа непосредственно в ЭБУ. Этот процесс требует специфических знаний и умений, и вот именно здесь 100% необходимо довериться профессионалам, поскольку от правильности процесса будет зависеть жизнедеятельность не только мотора, но и мозгов, стоимость которых не маленькая.

Итак, рассмотрим основные этапы проведения операции внедрения чипа в «мозги» автомобиля:

1. Электронный блок управления двигателем демонтируется.
2. Проводится разборка устройства. Стоит быть предельно аккуратным при проведении процесса.
3. При помощи специальной паяльной станции, подключенного ПК и осциллографа, проводится пайка чипа к плате в месте, где это предусмотрено. Одно не аккуратное движение может привести к тому, что ЭБУ сгорит.
4. После пайки проводится сборка.
5. При помощи специальной программы и подключенного к ноутбуку электронного блока управления проводиться тестирование модернизированной детали.
6. Если все прошло успешно, можно установить деталь на место и провести диагностику уже на месте.

Прошивка чипа своими руками

Прошивка чипа, как правило, более эффективна, так как при проведении этой процедуры происходит не подмена сигналов, а настраивается вся электроника двигателя. В результате этого можно добиться качественного улучшения работы всей электроники автомобиля. Перепрошитый блок управления позволит увеличить мощность двигателя, повлияет на работу кондиционера, что, в свою очередь, улучшит работу авто на холостых оборотах. Настройка позволит сократить время разгона машины и снимет скоростные ограничители, снизит расход топлива, токсичность выхлопов, заставит работать все бортовые электроприборы правильно, но более эффективно, так как большинство заводских настроек занижают и стараются сэкономить ресурс. Это никак не повлияет на ресурс работы, ведь вследствие чипования вы просто станете использовать всю электронику авто по максимуму.

Для того чтобы осуществить прошивку чипа ЭБУ своими руками, потребуется гораздо больше усилий. Вам необходимо будет разобраться с тем, как сделать чип-тюнинг своими руками, иными словами, самому изучить все тонкости и особенности работы чип-тюнера. Разобраться с тем, как работает двигатель, достать или купить необходимое оборудование и только после этого можно будет переходить к самой процедуре чипования.

Сам процесс прошивки двигателя может отличаться в зависимости от возраста автомобиля. На более старых машинах эта процедура производится достаточно сложно. Ведь для того чтобы всё сделать, необходимо разбирать ЭБУ, распаивать резисторы и впаивать новую микросхему. И только после этого можно запускать программу для прошивки. На новых машинах, тех, которые выпущены в последнее десятилетие, процедура чиповки производится проще, всё можно сделать без разборки через диагностический разъём.

Вариации устройств для прошивки

Выбор современного рынка устройств для модификации ЭБУ иномарок и отечественных автомобилей довольно широк. Например, оборудование для тюнинга на уровне профи будет стоить в районе 200$ (KESS, K-TAG). Многочисленные функции и способность большинство действий выполнить вместо вас и даже предотвратить возможные ошибки делают эти устройства привлекательными. Но в то же время такое оборудование для перенастройки чипов тяжело для понимания, хотя есть модели с вполне дружелюбным интерфейсом. Программаторы из этой категории часто способны читать и совершенствовать ЭБУ автомобилей азиатского производства.

Промежуточный класс устройств обойдется вам в 120$, там вполне достойный функционал, обслуживает он ЭБУ иномарок и отечественных автомобилей. Хорошо зарекомендовали себя в этом ценовом диапазоне программаторы Galletto серии MASTER. Ну, а для тех, кто хочет произвести минимум операций и не собирается экспериментировать, подойдет более простое устройство, которое не залезает «глубоко», но способно сделать оптимальный минимум для прошивки ЭБУ. Примером является Galletto 1260, стоимостью не более 40$. Единственным минусом является ограниченный набор обслуживаемых типов ЭБУ, но это решается просто, вам нужно подобрать необходимое именно вам оборудование.

Подготовка к прошивке

Перед тем как начинать делать чип-тюнинг своими руками, нужно проверить мотор машины на исправность

Очень важно, чтобы всё работало правильно, иначе результаты работы могут быть самыми неожиданными или даже навредить вашему автомобилю

Далее подготавливаем рабочее место. На месте, где вы собираетесь работать, у вас должен быть свободный доступ к сети, чтобы в неподходящий момент ваш ноутбук не разрядился.

Сначала вам понадобится запустить ноутбук, установить на него необходимое программное обеспечение, драйвера, подключить к нему программатор. Всё оборудование необходимо установить надёжно, лучше закрепить, чтобы во время работы оно не могло сдвинуться.

Чип-тюнинг от Паулюса

В среде профессиональных автомастеров активно употребляется такое понятие, как «чип-тюнинг от Паулюса». Этот человек – довольно известный специалист из Москвы. Благодаря использованию авторских разработок его программное обеспечение позволяет устранять ряд заводских ошибок и погрешностей, а также максимально тонко настроить двигатель.

Рекомендуем: Чистка карбюратора – выбор жидкости и промывка своими силами

По отзывам клиентов, работа с Паулюсом имеет следующие позитивные моменты:

• крутящий момент увеличивается в среднем на 10%
• возможна настройка в двух режимах – для газобаллонных установок и для бензинового двигателя;
• мотор плавно работает в режиме «холостого хода»;
• короткие сроки проведения работ – в среднем около одного часа, включая сам процесс внесения изменений в программное обеспечение и диагностику.

В свою очередь водитель должен знать некоторые простые правила, благодаря соблюдению которых чип-тюнинг «тойоты», например, станет еще эффективнее:

• Во-первых, не давать в первое время больших нагрузок на двигатель.
• Во-вторых, плавно разогревать моторный отсек автомобиля, не «газовать». Иначе в скором времени придется менять некоторые запчасти. Не стоит забывать, что при увеличении количества оборотов снижается ресурс двигателя.
• В-третьих, после чип-тюнинга первые несколько сотен километров необходимо проехать в режиме «обкатки». Движущиеся детали притираются друг к другу, а водитель привыкает к новому «характеру» своего железного коня.

Еще один немаловажный плюс – сохранение заводской гарантии. Чтобы обвинить владельца автомобиля в каких-либо манипуляциях, аннулирующих право на гарантийное обслуживание, производителю придется немало потрудиться, досконально проверив всю электронную начинку. А это время и деньги. Вряд ли кто-то пойдет на такие затраты, не будучи уверенным в результате.

Кроме того, заводские метки остаются на месте, что является еще одним весомым преимуществом.

Чип-тюнинг дизельного двигателя или бензинового мотора: влияние на ресурс ДВС

Вполне очевидно, что даже если все операции по прошивке и настройке выполнены правильно, увеличение мощности и крутящего момента так или иначе будет означать износ ДВС.

Прежде всего, происходит ускоренный механический износ нагруженных элементов и пар трения (поршневое кольцо и стенки цилиндров, шатунные и коренные вкладыши в местах соединения с шатунами, коленвалом, в постели коленвала в БЦ и т.д.)

Например, работа поршневого кольца в цилиндре имеет следующие особенности. Пока топливо в цилиндре не горит, кольца испытывают минимум нагрузки. Стенка поршневого кольца находится параллельно стенке цилиндра. Однако в момент воспламенения топлива происходит скачок давления, в результате чего кольцо в своей канавке начинает выворачивать от нагрузки.

Угол выворота кольца в новых моторах небольшой, но постепенно элементы изнашиваются естественным образом. В результате поршневое кольцо под нагрузками своим краем начинает бить по стенкам цилиндра. Если не вдаваться в подробности, разбиваются кольцевые канавки, сильно изнашиваются стенки цилиндра.

Что касается вкладышей, а также опорных элементов, кроме трения на детали воздействует и так называемая радиальная деформация. Простыми словами, происходит изменение формы отверстий. Вполне очевидно, что в парах трения образуются зазоры, появляются ударные нагрузки. Вкладыши попросту разбиваются, их также может провернуть.

Так вот, чип-тюнинг позволяет изменить параметры, которые были настроены на заводе. В результате увеличивается момент и мощность, но параллельно возрастают и нагрузки в самых важных узлах ДВС. Естественно, баланс износа, прогнозируемый конструкторами мотора, также будет нарушен.

Получается так, что хотя увеличение мощности не особенно влияет на силу трения, при этом происходит увеличение давления на стенки подшипников скольжения и других элементов. В результате растут ударные нагрузки, процессы износа быстро прогрессируют, увеличивается зазоры и т.д.

Стоит добавить, что подобные процессы затрагивают не только ДВС, но и КПП. Параллельно могут быстрее выйти из строя катализатор и кислородный датчик. Также сокращается ресурс моторного и трансмиссионного масла, то есть смазочные жидкости нужно чаще менять.

На многих моторах вдобавок увеличивается расход масла на угар.
Еще дополнительные нагрузки испытывает и система охлаждения ДВС, которая работает более интенсивно в результате увеличения мощности. По этой причине нужно следить за работоспособностью, качеством антифриза и чистотой каналов системы охлаждения.

Чип-тюнинг дизеля

Дизельный двигатель современного автомобиля имеет сходство с моторами, разработанными несколько десятилетий назад, только способом воспламенения. Он, как и бензиновый, управляется с электронного блока, содержащего микропроцессор и определенную программу, контролирующую работу главных систем. А сам блок получает информацию с датчиков, запрограммированных на определенную работу при разных режимах. Изменение настроек в прошивке меняет поведение двигателя и является чип-тюнингом.

Сделать чип-тюнинг дизеля можно с помощью RaceChip

Изменения в ЭБУ дизеля проводятся только на базе стандартной программы, вшитой туда производителем. Это оставляет возможность вернуться к начальным настройкам, сохранив параметры комплектации. При чип-тюнинге калибруется основная программа управления, что подымает характеристики мощности на 25-40 %. Этой разницы достаточно для ощутимого улучшения поведения машины на трассе.

Процесс прошивки

Перед началом чип-тюнинга проводятся следующие подготовительные меры:

1. Узнают, возможно ли прошить или внести изменения в конкретный ЭБУ. На некоторых моделях автомобилей такую модернизацию провести невозможно, так как информация в силу технических причин с блоков не читается и не записывается.
2. Узнают о потенциально возможной эффективности после удачно проведенной модернизации, так как усилия, потраченные на тюнинг, могут не принести увеличения мощности и прибавления крутящего момента.
3. Проведение диагностики всех систем силового агрегата для исключения воздействия некоторых неисправностей на работу двигателя после проведения чип-тюнинга.

Сам процесс проводится при помощи стандартного компьютера со специальным программным обеспечением и сервисного разъема для подключения электронного блока. Для этого штатная прошивка в блоке заменяется на модифицированную или при помощи программы вносятся изменения в его режимы работы. Для этого используют ПО тюнинговых компаний, сертифицированных и сторонних разработчиков.

Оборудование для чип-тюнинга

Проведение тюнинга двигателя потребует наличия:

• Ноутбука (ПК не подойдёт);
• Кабеля K-Line для подключения к блоку управления (эти кабеля отличаются у разных моделей);
• Инструмент для снятия панели;
• Программа для обновления (подбирается под модель авто);
• Сама прошивка.

Убедившись в необходимости тюнинга и подготовив всё необходимое, можно приступать. Алгоритм чип-тюнинга силового агрегата подразумевает:

• соединение блока управления с ноутбуком;
• включение зажигания (на 5-10 сек.);
• отключение двигателя, в результате должна установиться связь с ноутбуком (если этого не происходит, то повторяем первые шаги);
• установку новой прошивки через программу (нажимаем старт процесса – кнопка «калибровка», «обновление» или иное).
