Что такое ABS в автомобиле – помощник или лишняя роскошь?

Антиблокировочная тормозная система (АБС)

Добрый день, сегодня расскажем про очень важную систему современных автомобилей Антиблокировочная тормозная система (АБС). Процесс торможения должен быть плавным, в противном случае автомобиль может пойти юзом, и водитель потеряет контроль над его управлением. Причиной тому — скольжение заблокированных колес по дороге. Чаще всего возникает такая ситуация при резком торможении на мокрой или обледенелой поверхности.


Антиблокировочная тормозная система (АБС)

Как известно, эффективное торможение заключается в гашении скорости толчками, при которых педаль тормоза быстро нажимается и отпускается, но зачастую в момент опасности водитель об этом правиле забывает напрочь и “бьет” по тормозам со всей силы. Колеса моментально блокируются, снижается их сцепление с дорогой, начинается скольжение и автомобиль становится неконтролируемым.

Примерно 10% аварий приходятся как раз на этот случай. Чтобы предотвратить блокировку колес при экстренном торможении, была изобретена Антиблокировочная тормозная система ABS. Данное изобретение позволило спасти ни одну сотню тысяч человеческих жизней, предотвратив самые страшные аварии.

Антиблокировочная тормозная система состоит из ряда устройств, работающих в комплексе. Они передают колесам импульсы давления тормозной жидкости в самом оптимальном режиме. Это датчики на колесах, модуляторы или управляющие клапаны, а также электронный блок управления.

Датчики скорости

Эти устройства устанавливаются на ступицах колес. Происходит это следующим образом: зубчатый венец закрепляется на ступице, над торцом венца неподвижно зафиксирован датчик, состоящий из магнитного сердечника, что находится внутри катушки. Вращение колеса передает импульсы зубчатому венцу, а в его катушке индуцируется электрический ток, параметры которого отражают угловую скорость вращения колеса.

Блок управления

Вся информация с датчиков скорости поступает и обрабатывается в электронном блоке управления ЭБУ. В его задачу входит “отслеживание” тех моментов, когда может произойти блокировка колес. Как известно, это происходит при избыточном давлении тормозной жидкости в магистрали, что подводит ее к колесу. Как только электронный блок управления “заметит” это, то произойдет снижение давления.

Модуляторы или управляющие клапаны

Именно эти устройства регулируют давление в тормозной системе. Обычно команды от ЭБУ исполняют два электромагнитных клапана. При закрытии первого клапана происходит перекрывание доступа тормозной жидкости в магистраль. При открытии второго клапана тормозная жидкость беспрепятственно идет в резервуар гидроаккумулятора. Таким образом происходит регулирование давления в тормозной системе.

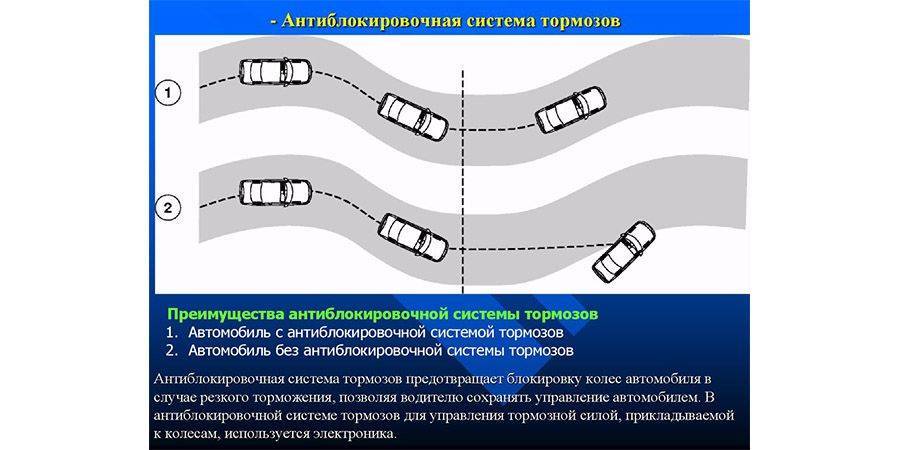

Антиблокировочная тормозная система

Антиблокировочная тормозная система различается по количеству каналов. Существует:

— одноканальная Антиблокировочная тормозная система ABS, в которой тормозное усилие ограничивается во всей системе; — двуканальная Антиблокировочная тормозная система ABS, когда тормозное усилие будет ограничиваться только по правым или левым колесам; — многоканальная Антиблокировочная тормозная система ABS с ограничением тормозного усилия на каждом из четырех колес.

ЕЩЁ Автостатьи,

Теория и навыки вождения

Движение накатом: мифы и реальность

Последняя Антиблокировочная тормозная система является самой дорогой и эффективной. Количество датчиков скорости, каналов и клапанов в такой системе равно количеству колес.

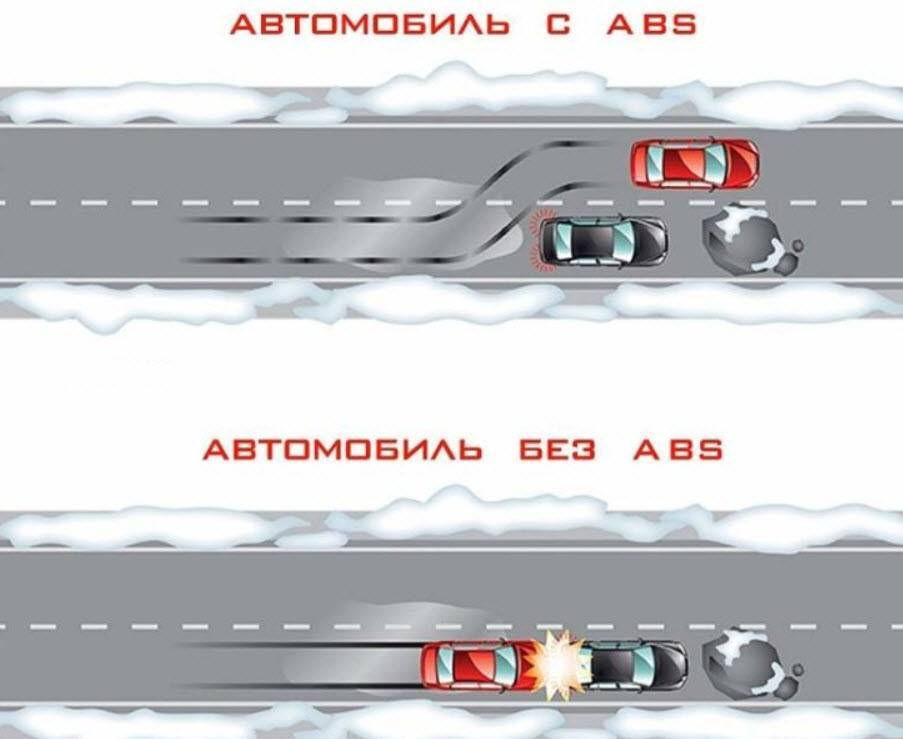

Автомобиль с ABS даже при экстренном торможении не уйдет с заданного курса, поможет объехать препятствие и избежать опасного заноса. Работе данной системы характерны импульсивные толчки на педали тормоза и своеобразный звук, исходящий из блока модуляторов

Важно знать, что торможение на автомобиле с антиблокировочной системой должно быть однократным и непрерывистым. Следует с усилием нажать на педаль тормоза и удерживать ее, пока ABS сама создаст наименьший тормозной путь

Антиблокировочная тормозная система дает возможность одновременно тормозить и маневрировать, а при входе и выходе из поворота тормозить эффективно и безопасно. Стоит отметить, что при срабатывании ABS происходит небольшое увеличение тормозного пути.

На сегодняшний день ABS становится многокомплексной, состоящей из разнообразных систем активной безопасности. Ее удешевление и постоянное усовершенствование в ближайшее время приведет к тому, что ABS станет неотъемлемой системой всех легковых автомобилей.

Что такое АБС (ABS) в автомобиле? Что он даёт?

Среди различных опций новых и подержанных автомобилей, предлагаемых в продаже, нередко упоминается о наличии АБС или ABS.


Если вы – человек не слишком «продвинутый» в автомобильной тематике, то можете и не знать, что обозначает это сочетание букв и какую функцию несет данное устройство в конструкции машины.

Что такое АБС?

Аббревиатурой АБС или ее английским вариантом ABS, что расшифровывается как «Anti-lock Brake System», обозначают АнтиБлокировочную Систему тормозов – очень важный и полезный узел конструкции, существенно повышающий безопасность езды.

Это многокомпонентный блок, соединенный с тормозной системой и располагающийся под капотом. В состав АБС входят датчики, отслеживающие частоту вращения и расположенные на всех четырех колесах, блок модуляции давления жидкости, а также небольшой компьютер, который считывает информацию, поступающую с датчиков, и на ее основе управляющий блоком.

Зачем нужна АБС в автомобиле?

Немало автоаварий в прошлые годы случалось из-за того, что при возникновении нестандартной ситуации неопытный водитель не мог справиться с заблокированными колесами, отчего машина теряла управление. Колеса намертво зажимались тормозами и блокировались, как и ось, на которой они закреплены.

При необходимости в этот момент скорректировать движение машины, например, отвернуть с сторону, чтобы избежать столкновения, водитель не мог повернуть колеса и врезался в препятствие.


Для того, чтобы избежать этой ситуации, в случае движения с заносом при торможении нужно непрерывно нажимать и отпускать тормоз, тогда и замедление движения будет выполняться, и машина сохранит управляемость. Но многие водители в этот момент теряются, следствием чего становится авария, нередко с тяжелыми последствиями.

Антиблокировочная система выполняет прерывистое торможение вместо водителя. Когда автомобиль уходит в занос, и его колеса перестают вращаться, АБС включает и отключает торможение с нужной частотой для того, чтобы водитель сохранял возможность управления. Этот важный узел за годы своего существования уже сохранил жизнь и здоровье десяткам тысяч водителей и их близких или знакомых.

Как работает АБС?

Как уже было сказано выше, датчики торможения непрерывно отслеживают состояние каждого колеса. Если при нажатии тормоза хотя бы одно из колес становится заблокированным, информация об этом тут же поступает на компьютер, и тот дает команду на разблокирование.


Давление жидкости в магистрали тормоза падает, колесо разблокируется и начинает вращение. В этот момент датчик сигнализирует о вращении колеса, что приводит к повышению давления в тормозной магистрали. Колесо вновь блокируется, и цикл повторяется. Так происходит до тех пор, пока водитель не отпустит педаль тормоза.

В результате автомобиль остается управляемым даже при блокировании колес, а водитель может смело давить на тормоз при возникновении опасной ситуации, требующей резкого замедления движения машины. Это очень удобная опция, которая обеспечивает безопасность водителя на скользкой или мокрой дороге, при появлении впереди неожиданного препятствия и т.д.

Современные разновидности АБС

Действительно, дорогостоящие системы располагают четырьмя датчиками, прикрепленными к каждому колесу, благодаря чему весь автомобиль оказывается под надежным контролем. Соответственно, к каждому из датчиков ведет тормозная магистраль, и вращение каждого колеса полностью регулируется.

В бюджетных системах антиблокировки обычно присутствует только два датчика, которые закрепляются на задних колесах. Они управляются одним общим для обоих датчиков каналом и общим блоком модуляции давления.


Наиболее распространенными являются системы средней стоимости, которые состоят из четырех датчиков (для каждого колеса), скоммутированных попарно и управляемых двумя каналами с двумя модуляторами давления.

Имеются и трехканальные АБС, четыре датчика которых обслуживаются тремя каналами: передние в паре, а задние по отдельности. Разумеется, все эти модификации существенно различаются в стоимости.

ESP – принцип работы и главные особенности

Данный блок технологий объединяет сразу несколько модулей. Это ASR, ABS и ряд отдельных датчиков для считывания и контроля ситуации по угловой динамике авто. Этот комплект оборудования один из самых распространенных на немецких автомобилях, часто устанавливают модули на Mercedes-Benz, автомобили VAG. Его основная задача – контроль курсовой устойчивости, а не обеспечение поездки по плохой дороге.

Вот лишь некоторые главные особенности ESP:

эта антипробуксовочная система автомобиля призвана следить за безопасными поворотами авто;
даже на плавном повороте на сколькой дороге возможны заносы, что предотвращает данная технология;
распределение крутящего момента особенно важно для полноприводных авто, где возможности системы гораздо больше;
модуль ESP сотрудничает с ASR – системой подтормаживания при срыве колеса в пробуксовку;
на большой скорости электронные датчики также работают, сбрасывая обороты двигателя и снимая авто с заноса.

С блоком ESP сотрудничает и ABS, что позволяет предотвратить занос при резком торможении на скользкой дороге. Датчики системы ESP обрабатывают множество важных данных. Это крен, занос, диагональное движение, срыв в пробуксовку, неуверенное торможение и прочие данные. Компьютер очень сложный, и для его нормальной работы нужно высокое качество железа и софта. Так что в китайских авто ESP дает серьезные проблемы из-за низкого качества реализации.

TCS – что это за оборудование в автомобиле?

Противобуксовочное оборудование под названием TCS имеет полное имя Traction Control System. Именно с таким названием устройство устанавливается на автомобили Honda, где его считают уникальным комплектом. Но на самом деле работа TCS мало чем отличается от множества других систем. Основана система на нескольких датчиках угловой скорости, контроля оборотов колеса, сцепления с поверхностью дороги.

Единственным отличием от аналогичных систем у других производителей можно назвать то, что Traction Control System – условно самостоятельная система, которая не нуждается в сотрудничестве с другим оборудованием в комплексе активной безопасности автомобиля. Использует устройство собственный компрессор с тормозной жидкостью, физически притормаживая колесо, которое вышло из-под водительского контроля. Также есть возможность уменьшать крутящий момент двигателя и использовать эти два метода одновременно.

TRC – особенности и преимущества комплекса

Название TRC расшифровывается как Traction Control, и это оборудование устанавливается на автомобилях Toyota. Такой комплекс также работает в сотрудничестве с другими датчиками систем активной безопасности вашего авто. Тойота позаботилась о том, чтобы TRC не мешал водителю выполнять некоторые виражи, так что комплекс не слишком назойлив и не включается в том случае, если машина отправляется в контролируемый занос.

Впрочем, и у этого комплекса есть недостатки. Если на большой скорости водитель нажмет резко на педаль акселератора, может произойти конфуз при пробуксовке колеса, и машина вместо запланированного ускорения клюнет носом из-за резкого уменьшения крутящего момента двигателя. Тяговая сила упадет, водитель может попасть в неприятную ситуацию. Такие недостатки происходят крайне редко.

DTC – разработки баварской компании

Баварцы из BMW тоже не хотят пользоваться теми же технологиями, что и множество других фирм. Они придумали систему DTC – Dynamic Traction Control. Она также работает по знакомому принципу контроля передачи крутящего момента на колеса и обязательно отключается. Баварские конструкторы предусмотрели, что на их автомобилях люди будут ездить в самых разных условиях, поэтому на всех моделях установлена кнопка DTC, которая принудительно включает и отключает систему.

Работают наборы датчиков и мозги DTC хорошо, и это одна из самых эффективных систем антипробуксовки, которую можно найти на современных автомобилях. Машина разумно использует контроль передачи момента и тормозные усилия, помогая водителю выйти из сложных ситуаций с минимальным дискомфортом. Работает оборудование отлично как на высокой, так и на малой скорости.

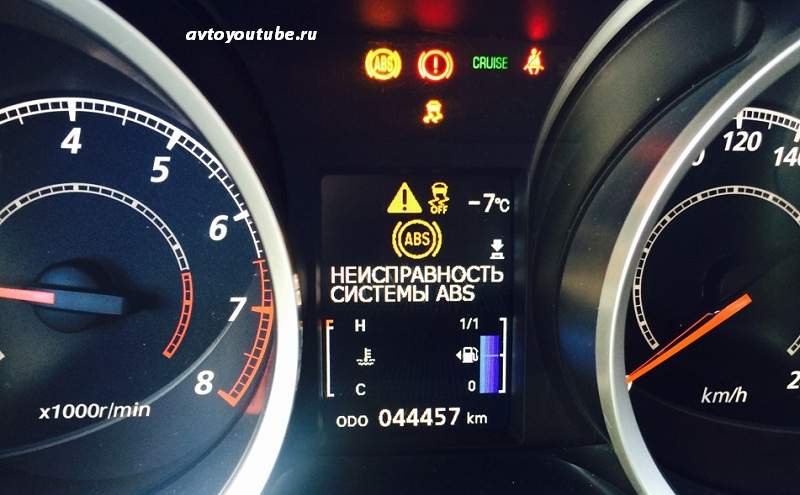

Неисправности ABS

Вы уже знаете, что в системе есть сенсоры слежения, чем они технологичнее, тем чаше они могут ломаться. Но это одна из возможных причин отказа антиблокировочной системы

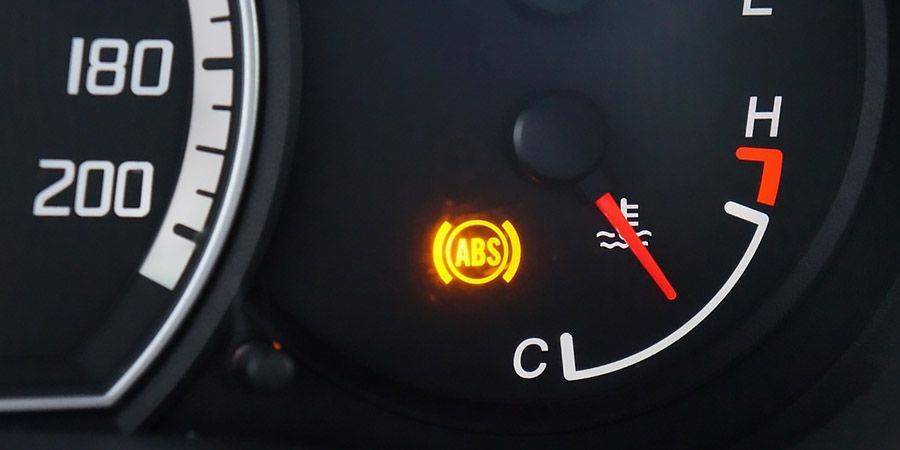

Чтобы прийти к выводу, что АБС «накрылась» медным тазом, нужно обратить внимание на индикатор на панели приборов. Если он более 10 секунд или моргает во время торможения, тогда стоит напрячься – где-то пошел сбой

Бывает такое, что некоторые автолюбители, пренебрегая правила безопасности, устанавливают на разные оси зимнюю резину с шипами и без. В этом случае, система видит разную частоту вращения колес передней и задней осей и начинает «ругаться». Если вы не такие и лампочка аварии ABS горит постоянно, то разберем основные причины поломки системы.

  1. Обрывы проводов от датчиков к электронному блоку или его неисправность. Диагностируется визуальным осмотром линий и тестирование спецоборудование ЭБУ.
  2. Окисление контактов, выход из строя сенсоров движения, о которых говорилось выше. Возможно «пробит» провод или сам датчик на «массу». В этом случае будет гореть ошибка, но АБС работать будет. Проверяем все разъемы, а их достаточно, чистим от окислов и грязи. Визуально проверяем провода и корпуса считывающих элементов, может они перетерлись.
  3. Ошибка может выскочить из-за разного давления в шинах или рисунке протектора покрышки. Из-за этого, одно из колес притормаживает, человеческий глаз этого не видит, а система – да. Неравномерный износ шин также является причиной «ругательства» ABS.
  4. Поломки в гидроблоке или электронасосе. Разрушение импульсного диска, появление люфтов в ступичных подшипниках или повреждение сепараторов. Механическое повреждение любого элемента.
  5. Перегорел предохранитель.

Как бы не была сложна АБС, большинство неисправностей можно самостоятельно диагностировать и решить в гаражных условиях. Зачастую выходят из строя датчика. Виной этому их расположение. Если визуальный осмотр не принес результатов, и проблемы остались, то придется обратиться к специалистам, которые смогут провести диагностику и по ошибкам в электронном блоке управления определиться с поломками.

Аварии без АБС

Внезапный выход из строя АБС грозит двумя неприятными последствиями. Когда забиваются датчики грязью или отгнивают контакты сенсоров, то электронный блок перестает вмешиваться в работу тормозной системы. Гидравлика начинает работать без коррекций со стороны электроники. Усилия на педали остаются исключительно механические, без распределения усилий между колесами. Это грозит возможностью внезапной блокировки одного из колес во время экстренного торможения.

Колеса рискуют попасть на участки дороги с разными сцепными свойствами. Слева протаял голый асфальт, а справа у обочины еще лежит лед. В итоге, при торможении автомобиль начинает испытывать разворачивающий момент, грозящий уводом в сторону. Чаще всего резкое торможение без АБС в таких условиях приводит к аварии. Автомобиль при надавливании педали приседает на капот и внезапно бросается в сторону. Не каждый водитель успевает отреагировать на неожиданный скачок, а если и дергает руль в другую сторону, то делает это с избытком. В итоге, машина входит в неуправляемый занос и кружится волчком на дороге, пока не угодит в кювет. Такие аварии опасны возможностью лобового столкновения с встречным транспортом.


Опасная защита. В каких случаях система ABS может привести к аварии Подробнее

История [ править | править код ]

Впервые проблема блокировки колес при торможении выявилась на железнодорожной машине, так как заблокированные колеса оказывают существенно меньшее тормозное действие, а на ободе колеса появляется выработка, снижающая ходовые качества вагона или локомотива. Кроме того, при заблокированных колесных парах существенно увеличивается вероятность схода с рельсов. Проблема была решена применением автоматических регуляторов тормозных сил, известных сегодня как грузовой авторежим. На электропоездах и трамваях, где служебное торможение электрическое, блокировку колес предотвращают электрические и электронные системы, автоматически регулирующие ток возбуждения тяговых электродвигателей, работающих при торможении в режиме генератора. Такие системы известны с 1920-х годов. Также в 1920-е годы появились первые АБС для установки на шасси самолётов. Здесь нужно было решать проблему управляемости самолета при пробеге по взлетно-посадочной полосе. Первые продукты были созданы французской компанией Avions Voisin— производителем автомобилей и авиатехники .

В те времена на большинстве автомобилей были механические тормоза с тросовым приводом и требовали от водителя значительной физической силы, иными словами, приходилось сильно давить на педаль тормоза, вызывая тем самым блокировку колёс, что, в свою очередь, негативно сказывалось на управляемости автомобиля. Позже появились гидравлические тормоза c вакуумным усилителем, но и эта система не решала проблемы блокировки колёс.

В 1936 году Bosch запатентовала технологию предотвращения блокировки колёс при резком торможении. Но на практике реализовать эту идею не удалось из-за отсутствия в те годы цифровой электроники, которая позволила бы за доли секунды реагировать на блокировку колёс. Ситуация изменилась в 1960-е годы с появлением полупроводниковых технологий, которые постепенно дошли и до автомобильной промышленности. Но первые образцы АБС, появившееся в 1971 году на одной из моделей концерна General Motors, оказались даже опасными, поскольку не решали проблемы заклинивания передних ведущих колёс.

Первую, по-настоящему работоспособную АБС изобрели немцы. Кроме Bosch, с 1964 года работу над созданием АБС начала компания Teldix GmbH. Её инженер Гейнц Либер разработал фундаментальные основы будущей АБС. Позже он возглавил отдел электрики и электроники концерна Daimler-Benz и в 1970 году Daimler-Benz торжественно объявил о создании первых работоспособных АБС. Система под названием «ABS 1» состояла из электронного контроллера, датчиков скорости, установленных на каждом колесе, и двух или более гидравлических клапанов в тормозном контуре. Система работала от данных о разности скоростей вращения разных колёс: если они вращались с разной скоростью, то контроллер, дозируя тормозное усилие, выравнивал скорость вращения. После этого система давала возможность увеличить тормозное усилие .

Комплексные испытания этой системы выявили один существенный недостаток — ненадёжность электронных компонентов. По предложению Daimler-Benz к проекту были привлечены инженеры Bosch, которые работали независимо от Либера и приобрели огромный опыт в области автомобильной электроники.

Таким образом для работы по созданию серийной антиблокировочной системы объединились удачные идеи Либера и огромный опыт инженеров Bosch в сфере разработки и производства цифровых электронных компонентов. В середине 1970-х годов АБС начали устанавливать опционально (по желанию клиента и за дополнительную плату) на автомобили представительского класса, а с 1978 года штатно на двух немецких автомобилях — Mercedes Benz W116 (S-класс) и BMW 7-й серии, причём стоимость системы в то время составляла примерно 10 % от стоимости всего автомобиля . С июля 2004 года каждый новый автомобиль, продаваемый в странах Евросоюза, должен быть оборудован системой АБС в стандартной комплектации.

Особенности размораживания замка

Для того чтобы защитить устройство в холодное время года, необходимо его регулярно смазывать. На него постоянно воздействует внешняя среда, а именно грязь, снег, влага, минусовая температура. Если в нем не хватает смазки, то механизм быстрее изнашивается, замок может заклинить в любую минуту. Подбирая смазку либо размораживатель замков, нужно знать, что смазочное средство должно иметь%

  • стойкость к смыванию;
  • длительность воздействия;
  • слабый коэффициент трения;
  • термостойкость;
  • устойчивость к появлению ржавчины.

Эти свойства относятся к главным, от них зависит результат от использования средств и качество смазывания.

Смазка

Хорошей считают замковую смазку с однородным составом, непонятные включения могут сами стать причиной заклинивания деталей замка. Качественное смазочное средство эффективно защищает его внутреннее пространство от пыли и влаги. После его нанесения образуется тонкая пленка, отталкивающая влагу. Состав продукта не должен быть чувствительным к воздействию кислот, солей и щелочей. Специалисты неплохо отзываются о смазках на силиконовой основе, которые выдерживают высокие нагрузки, низкие и высокие температуры, их тяжело смыть. Они обладают высокими адгезивными свойствами. Поэтому мгновенно фиксируются на обрабатываемой поверхности, образуя пленку, защищающую от ржавчины. Неплохими свойствами и более длительным результатом обладают консистентные составы и минеральные смазки на литиевой основе.

Нужно иметь в виду, что обрабатывать необходимо не только внутренности замка, но и сами его детали. Для этого замок можно и не разбирать, однако это зависит от устройства конкретной машины. Приобретая смазочные средства, нужно как можно внимательнее читать инструкцию. Надо понимать, что не может дешевая смазка не может быть хорошей. Не стоит экономить, если хочется приобрести действительно качественное средство. Обработкой замков и петлей дверей автомобиля следует заниматься регулярно, а не только с наступлением холодного времени года. Только в этом случае даже в самые тяжелые погодные условия они не доставят водителю неприятностей.

Зачем нужна ABS?

Даже автомобилисты с большим стажем вождения и знаниями об автомобилях иногда ошибаются в том, для чего предназначена данная система. Обычно говоря об ABS, водители уверены в том, что она необходима для уменьшения тормозного пути, хотя на самом деле эта система нужна для того, чтобы водитель имел возможность управлять средством передвижения во время торможения и в экстренных ситуациях. Система АБС необходима для:

  • Обеспечения вращения колес таким образом, что водитель имеет возможность тормозить и совершать маневры. Ведь сохраняется необходимое сцепление с покрытием дороги. В случае с машиной без этой системы поворот руля в любую сторону не даст никакого результата, а машина будет двигаться по прямой траектории, пока передние колеса не восстановят сцепление с покрытием;
  • Безопасного прямолинейного тормозного пути, когда автомобиль попадает на неоднородную поверхность сцепления. Например, если одно колесо автомобиля попадает на мокрую часть дороги, а второе на чистый асфальт. Машина без этой системы при экстренном торможении может развернуться, ведь одна часть будет тормозить эффективней другой. А с системой АБС регулируется торможение колес даже при повороте;
  • Уменьшение тормозного пути на ровных поверхностях, когда есть достаточное сцепление колес с покрытием;
  • Предотвращения зарывания колес при рыхлых поверхностях таких как, снег, грязь, песок. АБС заставляет колеса вращаться, что предотвращает такие ситуации;
  • Улучшает торможение автомобиля на льду на шипованных шинах. Благодаря блокировке и разблокировки, машина тормозит с коротким проскальзыванием, что обеспечивает своевременную остановку.

АБС система обеспечивает надежную безопасность при любой погоде и на разных покрытиях

Эта система дает возможность водителю чувствовать контроль при любом торможении, что очень важно в экстренных ситуациях

Преимущества и недостатки ABS

Сейчас системой оснащаются практически все автомобили, что закрепляется на законодательном уровне. Это означает, что её достоинства многократно перевешивают недостатки, с которыми идёт непрерывная работа.

Плюсы:

  • ABS намного сокращает тормозной путь, поскольку на сложных покрытиях работает намного быстрее и точнее любого водителя;
  • сохраняется возможность управлять автомобилем при полностью нажатой тормозной педали, каждое колесо обладает курсовой устойчивостью;
  • появилась возможность выдачи рекомендаций неопытным водителям тормозить в поворотах и при потере устойчивости автомобилем, раньше так поступать категорически запрещалось;
  • узлы и модули АБС стали базой для внедрения многочисленных электронных помощников водителя, повышающих управляемость, проходимость и спасающих в трудных ситуациях.

Минусы:

  • система плохо работает на небольших и высоких скоростях, алгоритмы продолжают требовать усовершенствования;
  • очень трудно приспособить АБС к работе на сыпучих грунтах, в грязи и по снегу;
  • сложные алгоритмы при работе подвесок на максимальные ходы отбоя, связанные с зависанием колёс в воздухе и последующим полным растормаживанием.

Доработки АБС идут непрерывно, многие недостатки уже устранены, но не на всех автомобилях. Пока ограничиваются тем, что система автоматически отключается при возникновении критических ситуаций. Дополнительные сложности связаны с полноприводными автомобилями, но с этим бороться уже научились.

Внедрение в Сбербанке

Сбербанк одним из первых среди отечественных финансовых организаций начал внедрение АБС. Это вполне логично, учитывая его лидирующее положение на рынке. Первые автоматизированные системы были разработаны и применены на практике в 1993 году. Сначала использовались отдельные АБС для каждого подразделения кредитной организации. К 2006 году была завершена процедура создания единой для всего банка АБС. Сегодня действующая в банке система заслуженно считается одной из наиболее производительных и надежных. При этом финансовое учреждение ежегодно выделает средства по статье бюджета, предусматривающей дальнейшую доработку и совершенствование АБС.

Рассмотрим работу компонентов системы

Датчики работают по принципу магнитной индукции и прикреплены неподвижно к ступице каждого колеса, а в некоторых АБС, к редуктору заднего моста автомобиля. Они представляют собой магнитную катушку. В каждой ступице находится зубчатый венец. При вращении колес, в катушке создается ток, величина его зависит от скорости вращения. Полученные данные передаются в блок управления.

строение антиблокировочной системы

ЭБУ анализирует полученные данные, рассчитывает момент блокировки колес, давление тормозной жидкости и отдает регулирующие модулятору, для перекрывания необходимого тормозного контура.

Получив сигнал от ЭБУ, первый клапан модулятора кратковременными импульсами перекрывает доступ тормозной жидкости, регулируя тем самым давление тормозных. Если давление приближается к максимально допустимому второй электромагнитный клапан сливает тормозную жидкость в гидроаккумулятор. При нехватке жидкости, она поступает с гидроаккумулятора в магистраль.

В зависимости от типа тормозных систем существуют разные типы АБС:

  • Четырехканальная – система, в которой присутствуют 4 датчика, которые контролируют индивидуально каждое колесо, и является лучшей и самой эффективной.
  • Трехканальная – присутствуют три датчика, один на заднем мосту и по одному на передней паре колес.
  • Двухканальная система – управляет отдельно передней и задней осью. Гибрид между трех- и четырехканальной системами в зависимости от количества датчиков: три или четыре.
  • Одноканальная – установлен один датчик на заднем мосту и срабатывает при блокировке двух задних колес. Входит в комплект трехканальной системы. Самая дешевая и наименее эффективная АБС.

Самые дорогие системы – четырёхканальные, с отдельным комплексом оборудования на каждое колесо. Самые дешевые – одноканальные. Самые популярные системы АБС имеют 4 датчика и 2 модулятора, и в свою очередь являются двухканальными.

Кроме перечисленного оборудования в комплект АБС могут входить датчики и анализаторы, которые определяют состояние дорожного полотна, угол наклона дороги, сцепление с дорогой всех колес и т.д.

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать полной потери управляемости в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает моментальный испуг и сильно нажимает на тормоз. При этом машина без АБС становится попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении и т.д. Естественно, все эти факторы долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз, система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется, она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути, все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь, не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

Что это за система, какую работу она выполняет?

Независимо от использованных технологий, данное оборудование работает для повышения безопасности поездки и для предотвращения неприятных ситуаций на сложной дороге. Если вы когда-нибудь ездили по глубоким лужам с непредсказуемым дном, то понимаете, что автомобиль может закопаться в такую грязь. Затем его сложно будет вытолкнуть без посторонней помощи. Антипробуксовочное оборудование предотвращает такие неприятности.

Основные особенности такого оснащения следующие:

  • как только одно из ведущих колес срывается в пробуксовку, система начинает работать, предотвращая проблемы;
  • существует множество методов и технологий, по которым выполняется данная непростая задача;
  • буксующее колесо приостанавливается, а крутящий момент распределяется равномерно между ведущими колесами;
  • электроника включается только в нужные моменты, она не мешает в остальных ситуациях;
  • есть отключаемые и неотключаемые комплексы оборудования для данных целей, это важные особенности.

Практически на всех европейских, японских и корейских авто комплект датчиков и систем предотвращения пробуксовки стал обязательным. Без этого оборудования в некоторых странах машины не могут быть поставлены на учет. Но однозначно ответить на вопрос, как работает антипробуксовочная система, невозможно. Производители применяют минимум 4 современных вида технологий, каждый из которых имеет свои преимущества и недостатки. Мы постараемся объективно рассмотреть каждый вид оборудования.
