Обедненная топливно-воздушная смесь: инжектор, карбюратор, ГБО

Бедная смесь на инжекторе: причины

Причины, по которым в память блока управления заносится код P0171, возникают в различных системах силового агрегата и дополнительного оборудования, обеспечивающего работу ДВС, и трансмиссии.

Ошибка P0171 может появляться из-за не герметичности впускного тракта, неисправности системы газораспределения, повреждения электронных датчиков, износа или выхода из строя исполнительных механизмов и т. д. Основные причины бедной смеси:

  • подсос воздуха во впускной коллектор;
  • подсос воздуха во впускной тракт;
  • низкое давление топлива;
  • неисправен датчик ДМРВ (датчик массового расхода воздуха (MAF)) или MAP (датчик абсолютного давления);
  • регулятор ХХ;
  • электронная дроссельная заслонка;
  • регулятор давления топлива;
  • датчик кислорода;
  • клапан EGR (подсос),
  • топливные форсунки.

Поврежденная прокладка впускного коллектора, дроссельной заслонки или не герметичность вакуумного усилителя тормозов, шлангов системы вентиляции картера и отвода паров топлива из бензобака могут служить причиной подсоса воздуха во впускной тракт.

Изношенный бензонасос, загрязненный топливный фильтр, неисправный регулятор давления топлива, закупоривание топливной магистрали могут стать причиной низкого давления топлива.

Отложение нагара от картерных газов на электронной дроссельной заслонке и регуляторе ХХ влияет на правильную работу при подаче воздуха в двигатель. Электронная неисправность или загрязнение датчиков ДМРВ (MAF) и MAP не позволяет ЭБУ получить достоверную информацию о количестве воздуха.

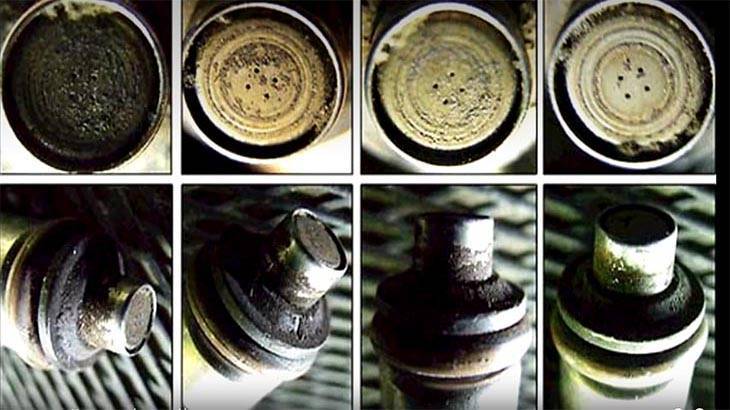

Загрязнение топливных форсунок негативно отражается на их производительности и факеле распыла топлива. Старение уплотнительных колец форсунок вызывает подсос воздуха и делает горючую смесь бедной. Из-за неравномерности загрязнения и износа это может вызывать код ошибки: “бедная смесь банк 1” или “бедная смесь банк 2”.

Эти ошибки могут возникать из-за неисправности соответствующего банке, датчика кислорода, уменьшения производительности одной форсунки или подсоса воздуха в один цилиндр через не герметичную прокладку впускного коллектора.

Датчик кислорода осуществляет контроль создания стехиометрической смеси и имеет свой ресурс, который составляет 120 – 150 тыс. км. Некачественное топливо сокращает срок его службы, влияет на показания, может вывести из строя лямбда-зонд и быть причиной слишком бедной топливовоздушной смеси.

Правильная работа клапана EGR и его герметичность не должны вызывать сомнений в случае отсутствия ошибки на работу системы рециркуляции выхлопных газов. Заедание клапана и нагар в нем влияют на состав смеси. При замене или очистке клапана EGR уплотнительная прокладка подлежит обязательной замене.

При потере выхлопных газов из-за не герметичности выпускного коллектора, датчик кислорода может считывать неправильные показания, и ЭБУ будет выдавать ошибку. Обычно это происходит с повышенным шумом выхлопа, как говорят в народе: глушитель “сечёт”.

Ошибка P0171 может появляться вместе с другими кодами неисправностей, что в большинстве случаев облегчает поиск дефекта, главное, понимать причинно-следственную связь между ними – второй код может указывать на неисправность, а может быть вызван ее появлением.

Например: ошибка P0300 – случайные/множественные пропуски зажигания (правильно – воспламенения) в цилиндрах, как правило, является следствием появления кода P0171, но был случай, когда из-за очень больших зазоров в свечах, стал причиной его появления.

При полной потере герметичности свечи или прокладки впускного коллектора двигатель троит, бедная смесь в одном цилиндре служит причиной появления сразу нескольких кодов неисправностей на разные системы ДВС. Эти дефекты возникают очень редко, но их нельзя исключать из возможных причин.

Условия сигнализирования об ошибке

Обогащения смеси возникает из-за неполного сгорания (чрезмерная подача либо нехватка воздуха):

  • когда топливо не сгорает значит плохо работают свечи или катушки;
  • когда подается с избытком – виноват датчик кислорода или форсунки;
  • не хватает воздуха – датчик расхода воздуха дает неправильные данные.

Избыток топлива достаточно редко может случатся, а вот недостача воздуха – типичная проблема. Подача воздуха в топливо происходит на взаимосвязи MAP сенсора и лямбда зонда. Но кроме датчиков проблема также может быть вызвана нарушением тепловых зазоров (двигатели с ГБО), механическое повреждение различных прокладок и уплотнителей, нарушения в работе ГРМ или недостаточной компрессией.

Чтобы разобраться со всеми возможными источниками, повлекшими за собой сбой проверка производится по таким пунктам:

  1. Проанализировать информацию со сканера;
  2. Сымитировать условия для появления данной неисправности;
  3. Проверить узлы и системы (наличие хороших контактов, отсутствие подсоса, работоспособность), которые могут приводить к появлению ошибки р0172.

Исходя из всего выше перечисленного, можно определить основные причины:

  1. ДМРВ (расходомер воздуха), его загрязненность, поврежденность, потеря контакта.
  2. Воздушный фильтр, его засоренность либо подсос воздуха.
  3. Кислородный датчик, его неправильное функционирование (деградация, повреждения проводки).
  4. Клапана адсорбера, его неправильное функционирование влияет на улавливания паров бензина.
  5. Давление в топливной рампе. Завышенное давление, может быть вызвано неисправным регулятором давления, поврежденной системой обратки топлива.

Топливовоздушная смесь может быть переобогащенной по нескольким причинам, в зависимости от чего будет меняться поведение автомобиля. Так, при ошибке P0172 машина может вести себя следующим образом:

  • Холодный двигатель будет «захлебываться» до полного прогрева;
  • Двигатель будет «захлебываться» в холодном и прогретом состоянии на холостом ходу, при этом начнут «плавать» обороты;
  • Повысится расход топлива;
  • Автомобиль станет менее резвым.

Симптомы ошибки P0172 могут проявляться совместно или отдельно друг от друга.

Чтобы электронный блок управления диагностировал ошибку P0172 и передал информацию о ней водителю, он должен получить сведения с ряда датчиков. Условия вывода сообщения о переобогащении топливовоздушной смеси следующие:

  1. Двигатель заведен;
  2. Ведется подача топлива с обратной связью с лямбда-зондом;

Поступает информация ЭБУ от следующих датчиков:

  • Охлаждающей жидкости;
  • MAP-датчик (абсолютное давление);
  • Положения распределительного вала;
  • Положения коленчатого вала;
  • Температуры всасываемого воздуха;
  • Положения дроссельной заслонки.

В испытательном цикле среднее суммарное значения скорой и долгосрочной корректировки подачи топлива меньше 33% в течение 3 минут (или более) из 7 минут.

Топливовоздушная смесь

Удельный расход топлива в значитель­ной степени зависит от соотношения воздух/топливо (см. рис. «Влияние коэффициента избытка воздуха на удельный расход топлива и неравномерную работу двигателя при постоянной эффективной мощности» ). Для обеспечения действительно полного сгорания топлива требуется избыточное количество воздуха и, следовательно, как можно более низкий расход топлива. Однако здесь имеют место ограничения, зависящие от воспламеняе­мости и доступного времени сгорания смеси.

Также состав смеси влияет на эффектив­ность снижения выбросов токсичных ве­ществ с отработавшими газами. В настоящее время с этой целью используется трехком­понентный каталитический нейтрализатор, который действует с максимальной произ­водительностью при стехиометрическом со­отношении воздух/топливо. Это может зна­чительно снизить вероятность повреждения компонентов системы очистки отработавших газов. Поэтому современные двигатели, когда это позволяют условия работы, рабо­тают при стехиометрическом составе смеси.

Для определенных условий работы двига­теля требуется адаптация состава смеси. Так, изменение состава смеси требуется при пуске холодного двигателя. Отсюда следует, что си­стемы смесеобразования должны обеспечи­вать работу двигателя в различных режимах.

Бедная смесь: признаки и причины появления. Богатая топливная смесь, признаки, причины Слишком богатая смесь банк 1

Для автомобилей со стандартом «Евро-2» и выше на двигателях стали устанавливать специальный датчик — лямбда-зонд. Он контролирует качество производимой смеси. По стандарту установлено, что на одну часть топлива приходится 14 частей воздуха. Если же будет минимальное отклонение на 0,25, бортовой компьютер выдаст ошибку о бедной смеси. При поступлении переобедненной смеси в двигатель появляются не только провалы в работе, но и возможность перегрева двигателя. Скорость набора оборотов достаточно низкая. Помимо этого, если не проводить качественную диагностику и не устранять причину образования бедной смеси, то последствия станут гораздо плачевнее:

  • перегрев силового агрегата;
  • прогорание поршневых колечек;
  • прогорание клапанов;
  • низкая тяга двигателя;
  • прогар поршней;
  • увеличенный расход ГСМ и охлаждающей жидкости.

Что делать при ошибке

Причины бедной смеси на инжекторе (ВАЗ 2110 в том числе) при их обнаружении можно устранить и самостоятельно, однако лучшим решением будет отогнать транспортное средство в специализированную мастерскую, где автомеханики проведут качественную диагностику и смогут обнаружить другие неисправности в работе транспортного средства.

Обращаться на СТО стоит и потому, что большинство водителей попросту не умеют контролировать и настраивать состав создаваемой воздушно-топливной смеси. Как правило, на инжекторных двигателях и на карбюраторных данная возможность у автовладельца имеется. В качестве примера стоит привести регулировку угла открытия дроссельной заслонки.

Для этого достаточно изменить положение стопорного кольца, поочередно перемещая его по специальным пазам заслонки.

Как устранить богатую смесь в карбюраторном двигателе?

Несмотря на то, что инжекторная система впрыска сегодня применяется повсеместно, от карбюратора производители автомобилей и мотоциклов полностью не отказались. Также на наших дорогах еще много можно встретить машин, например ВАЗ-2101, в которых используют карбюратор.

Основная задача карбюратора — смешивание топлива с воздухом для получения топливно-воздушной смеси, которая потом поступает во впускной коллектор, а из него — в двигатель, в камеры сгорания поршней.

Часто водители сталкиваются с такой проблемой, как богатая или бедная смесь. Что это такое, мы уже рассказывали на Vodi.su.

Если у вас стоит карбюраторный двигатель, то о том, что смесь богатая, свидетельствуют следующие проблемы:

  • детонации в двигателе и в глушителе;
  • пропадание тяги;
  • из трубы валит черный или серый дым;
  • маслянистый осадок на глушителе.

Также о богатой смеси говорит черный нагар на свечах зажигания.

Если меры не принять вовремя, то вашему автомобилю грозят в дальнейшем серьезные поломки:

  • повышенный расход топлива;
  • накопление шлака на стенках цилиндрах и поршней, более быстрый их износ;
  • прогорание глушителя.

Двигатель со временем может попросту заклинить, клапаны погнутся или прогорят. Соответственно, ремонт влетит в копеечку.

Причины образования богатой смеси на карбюраторе

В принципе, основные причины те же, что и на инжекторе:

  • забитая система подачи воздуха — пора менять воздушный фильтр;
  • некорректно работает датчик воздуха;
  • повышенное давление в топливной магистрали из-за неправильной настройки топливного насоса;
  • карбюратор нужно менять или перебрать и поменять прокладки, резинки и т.д.

Возможно проблема кроется в дроссельной заслонке, которую нужно отрегулировать или просто почистить — как это делается, мы тоже писали на Vodi.su.

Пошаговое устранение проблем

Если вы хорошо разбираетесь в устройстве автомобиля, то устранить проблемы богатой (в принципе, как и бедной) смеси топлива можно самостоятельно.

Первое, что нужно сделать — поменять воздушный фильтр. Производят замену один раз на 10-15 тысяч километров. Если же фильтр меняли недавно, значит причину нужно искать дальше.

Опытные водители со стажем сразу же приступают к настройке карбюратора.

Для этого нужно:

  • разогреть двигатель и дать ему немного остыть;
  • снять тягу газа с дроссельной заслонки;
  • снять трубку вентиляции картера;
  • убедиться, что в трубке опережения зажигания нет вакуума.

После этого находим так называемые винты качества на карбюраторе. Их нужно крутить по часовой стрелке, пока двигатель не начнет работать с перебоями. Затем глушим двигатель, винты качества прокручиваем ровно на один оборот против часовой стрелки и вновь заводим машину. По идее, мотор должен работать плавно.

Прежде, чем приступите к настройке карбюратора, внимательно почитайте инструкцию к автомобилю, чтобы потом не пришлось вызывать опытных автослесарей.

Как устранить ошибку

Независимо от причины возникновения ошибки P0172 оттягивать с ремонтом не стоит, богатая смесь сокращает ресурс катализатора. Первыми проверяются и устраняются наиболее вероятные источники проблем:

  1. Осмотрите свечи. Убедитесь по наличию черного нагара, что смесь переобогащена.
  2. На автомобилях с обраткой снимите патрубок с регулятора и попробуйте продуть, чтобы исключить его пережатие где-либо по пути в бензобак.
  3. Узнайте корректные значения давления топлива для своей машины. Для ВАЗ со сливной рампой это 3 бар, с бессливной – 4. Учтите, что на сливной рампе давление меряется при снятом с регулятора вакуумном патрубке, иначе показания на холостом ходу будут ниже на 0,6-0,5 бар! Сам манометр для измерения можно недорого купить или одолжить.
  4. Подключите тестер к сигнальному проводу лямбда-зонда в режиме измерения напряжения. Удобнее использовать стрелочные приборы – у них нет такой инерции, как у цифровых, на исправном лямбда-зонде можно будет увидеть колебания стрелки от 0,25 до 0,75 В.
  5. Измерьте напряжение на выходе ДМРВ на заглушенном моторе, сравнив его с эталонным, если есть возможность его узнать. Например, для ВАЗовских датчиков оно не должно быть выше 1,03 В (Bosch) и 0,04 В (Siemens).
  6. Проверьте уровень и состояние моторного масла.
  7. Не «выловив» источник проблем, обратитесь в сервис – для квалифицированного диагноста здесь проблем не будет.

Видео: P0172 богатая смесь

Печать

В данной статье расскажем, что такое бедная или богатая смесь бензина и воздуха. Какие пропорции оптимальны для работы двигателя.

Смесеобразование в двигателях

В двигателях внутреннего сгорания горючая смесь требуемого состава приготавливается из топлива и воздуха в специальном устройстве (карбюратор, система впрыска), а затем подается в нужном количестве внутрь мотора. Смесь, в которой на 1 кг бензина приходится 15 кг воздуха (со стандартным содержанием кислорода), принято называть нормальной

. Если быть точным, смесь бензина и воздуха в соотношении 1:14,7 называют стехиометрической. Это основные пропорции для любого двигателя, но бывают варианты.

Уменьшим поступление воздуха до 12,5 — 13 кг. Смесь обогатится (бензином) — станет мощностной

, потому что, сгорая в цилиндрах наиболее быстро, создает максимальное давление на поршни, а значит высокую мощность. Правда, экономичность ухудшается на 15-20%. Если при сгорании на 1 кг бензина затрачивается от 13 до 15 кг воздуха смесь называютобогащенной

, если менее 13 кг воздуха —богатой .

Дальнейшее обогащение 5-6 кг воздуха на 1 кг топлива приводит к тому, что способность смеси к воспламенению ухудшается настолько, что двигатель может остановиться. Если соотношение бензина и воздуха станет 1:5, то смесь не воспламеняется.

Если стремиться к экономичности, воздуха к смеси следует немного добавить — до 15-17 кг на 1 кг бензина. Такую смесь называют обедненной

. Расход бензина становится минимальным, правда потеря мощности до 8-10% в сравнении с «мощностной». Если воздуха свыше 17 кг — смесь такого состава называютбедной

. Смесь при соотношении бензина и воздуха 1:21 и более не воспламеняется.

Нельзя обеднять смесь беспредельно: когда воздуха больше 20 кг на 1 кг бензина, воспламенение от искры станет ненадежным и может прекратиться. Пока он работает на бедной смеси, нечего ждать достаточной мощности и, как ни странно, экономичности. Ведь тяговые характеристики машины ухудшаются настолько, что водитель вынужден ее «подхлестывать», переходя на пониженную передачу там, где легко ехал на высшей.

На слишком богатой смеси, мощность мотора существенно снижается, а расход бензина увеличивается. Значит, богатая или, хуже, переобогащенная смесь — это избыток бензина или недостаток воздуха.

Бедная смесь (инжектор), признаки и последствия

Настройка смеси

Бедная смесь последствия – на высоких оборотах, с полной нагрузкой, уровень детонации достигает катастрофических последствий. Прогорание или сплавления поршня, выгорание клапанов или свечей зажигания. Повышение температуры и потеря мощности это самое простое что может случится с двигателем при детонации. Обычно это заклинивший и перегретый мотор.

Настройка смеси

Богатая смесь признаки

Богатая смесь последствия – длительная работа двигателя на богатой смеси может привести к поломке поршней и выходу из строя свечей.

Лямбда-датчик

Показания лямбда-датчика – это отношение текущей смеси к идеальной.

Пример: текущая смесь- воздуха 12.8 г. Показания лямбда-датчика 0.87=12.8 / 14.7

ЭБУ учитывает показания лямбда-датчика только при равномерном движении.

При ускорении, торможении и прогреве ЭБУ не учитывает показания лямбда-датчика и работает по программе.

При настройке, необходимо поймать переход от бедной смеси в богатую. От этой точки сделать чуть побогаче.

Показания лямбда-датчика при этом скачут от 0 до 1. Точка перехода, примерно, 0.45.

Для остальных режимов работы двигателя применяют широкополосый датчик.

Воздух – главным в оптимальном образовании топливо-воздушной смеси является ДМРВ

Если по линии подачи бензина все в порядке, то главным в оптимальном образовании смеси является ДМРВ (датчик массового расхода воздуха ). На основе его сигналов ЭБУ подает бензин. На выходе стоит «контролер» (лямбда зонд) и «нюхает» выхлопные газы. Он определяет чего много – бензина или воздуха и сообщает ЭБУ. ЭБУ корректирует подачу бензина.

Когда вы меняете расходомер на неродной ( VAF на MAF), то:

Датчик температуры входящего воздуха

Для решения проблемы датчика температуры входящего воздуха есть два пути:

Двигатель

У двигателя несколько режимов работы:

  • холостой ход и прогрев

Резкое ускорение, торможение – это резкое воздействие на поток воздуха (дроссельная заслонка). Получаем пульсации и завихрения.

Резкое ускорение – воздуха много, а бензина мало. Добавить бензина в экстренном порядке – должен включиться ускорительный насос.

Резкое торможение – воздуха мало, бензина много. Добавить воздуха в экстренном порядке – должен открыться дополнительный канал подачи воздуха.

Для обоих режимов – должен сработать «замедлитель» открытия дроссельной заслонки. Узел дроссельной заслонки снабжен системой плавного сброса газа – чисто механической системой-демпфером, сбрасывающим обороты не резко, а плавно при отпускании педали акселератора. Вот, похоже, именно его регулировка и позволила, по крайней мере сейчас проверено, что это именно так, обеспечить плавное снижение оборотов двигателя без передергивания.

Решение проблемы при плохой работе двигателя:

6. Идем по линии подачи воздуха :

Настройка смеси воздух/топливо (AFR)

Цель настройки – получить максимальную мощность и максимальный момент при резком ускорение, с умеренным расходом в городском режиме и на трассе.

Для настройки смеси есть два пути:

Чем выше обороты тем топливо-воздушная смесь должна быть богаче, и тем угол зажигания должен быть ранним.

Не забудьте перед началом работы механический угол опережения зажигания выставить по стробоскопу.

Последствия езды на богатой или бедной смеси

Ничего хорошего езда на богатой смеси не принесет. Если вовремя не решить проблему, то это может привести к таким последствиям:

  • прогорание и прочие поломки глушителя и катализатора, т.к. выброшенное топливо начинает догорать в выхлопной системе — отсюда чёрный дым, хлопки и выстрелы;
  • на стенках выпускной системы двигателя образуется маслянистый осадок, который её засоряет, и спустя длительное время может понадобиться полная чистка системы;
  • резко возрастает процент содержания вредных примесей в выхлопных газах, что вредит окружающей среде и сокращает ресурс катализатора;
  • непредсказуемые провалы в динамике (на горячую) могут быть очень опасны и для вас, и для других участников дорожного движения.

Так что при первых же признаках обогащения топливной смеси лучше тут же наведаться в автосервис. Тем более, что проблема очень быстро и легко определяется сканером памяти бортового компьютера — он выводит ошибку Р0172. Также во многих случаях ремонт оказывается недорогим и достаточно быстрым.

По статистике проблеммы связанные с богатой смесью часто возникают у автомобилей: opel (опель) астра, вектра, фольксваген пассат б3 (моновпрыск), ауди 80, а4 (инжектор), ниссан, пежо 308, ситроен, вольво, мазда, форд фокус, бмв, рено.

Как быстро определить на какой смеси работает двигатель.На бедной или на богатой.

Смесь в цилиндре должна полностью сгорать при нахождении поршня в 15-20 градусах по углу поворота коленчатого вала после верхней мертвой точки. Что бы это было именно так состав смеси не должен выходить за определенный диапазон.Скорость горения смеси зависит от ее состава.

Смесь полностью сгорает при соотношении 14,7 грамм воздуха к 1 грамму бензина. Это оптимальное сочетание воздух топливо, при сгорании которого в атмосферу выбрасывается минимальное количество вредных веществ. Но поддерживать его на всех режимах нельзя, так как двигатель будет не достаточно приемистым и не разовьет необходимой мощности.

Все что больше 14,7 к 1 (например, 17 к 1) считается обедненной и бедной смесью. Скорость горения на этом составе уменьшается, и смесь уже сгорает полностью не при 20 градусах, а при большем угле поворота коленчатого вала после верхней мертвой точки. Горение происходит на протяжении большего объема цилиндра, а значит, он сильнее нагревается. При сильном обеднении смесь может продолжать гореть и в тот момент, когда поршень уже находится в нижней мертвой точки, при этом двигатель будет перегреваться. Когда откроется впускной клапан и свежая топливо — воздушная смесь начнет поступать в цилиндр, то она воспламенится от еще не сгоревшей старой смеси. Пламя распространится по впускной системе и будет хлопок из воздушного фильтра.

Если состав смеси меньше 14,7 к 1 (например, 12,5 к 1) то это значит что смесь обогащенная. Максимальная скорость горения достигается при этом составе. Чем быстрее горит смесь, тем больше будет давление на поршень, а значит, двигатель сможет отдать свою максимальную мощность. Поэтому такое соотношение воздух топливо используется на переходном режиме и режиме максимальной мощности.

Но если смесь сильно обогащена, то скорость горения ее падает. Так же как и в случаи с бедной смесью она продолжает гореть в момент, когда поршень уже находится в нижней мертвой точке.

Но перегрева из-за сильно обогащенной смеси не происходит, потому что температура ее горения ниже, чем у бедной смеси.

Когда открывается выпускной клапан, отработанные газы вмести с не сгоревшим топливом, поступают в выпускную систему. Здесь топливо встречается с воздухом, и состав смеси нормализуется, в результате чего происходит его догорание при выходе из глушителя.

Как быстро определить.

Для того чтобы понять на какой смеси работает двигатель нужно создать заведомо бедную или заведомо богатую смесь. То есть, если двигатель работает на холостом ходу не устойчиво, то для того чтобы определить связана это с неисправностью в системе топливоподачи или нет нужно создать искусственно подсос воздуха (для определения пере обогащенной смеси) либо подать газ на впуск с газового балончика ( для определения бедной смеси). Если двигатель в этот момент начнет работать нормально, то значит нужно искать причину именно в системе питания.

Допустим, двигатель работает на бедной смеси, его трясет. В момент, когда мы подаем газ на впуск, он смешивается с воздухом и соотношение воздух топливо нормализуется. Двигатель начинает работать нормально, на время пока не сгорит газ, и смесь снова станет бедной.

Тоже с богатой смесью, когда мы создаем подсос, дополнительный воздух смешивается с топливом, состав нормализуется, и работа двигателя стабилизируется.
