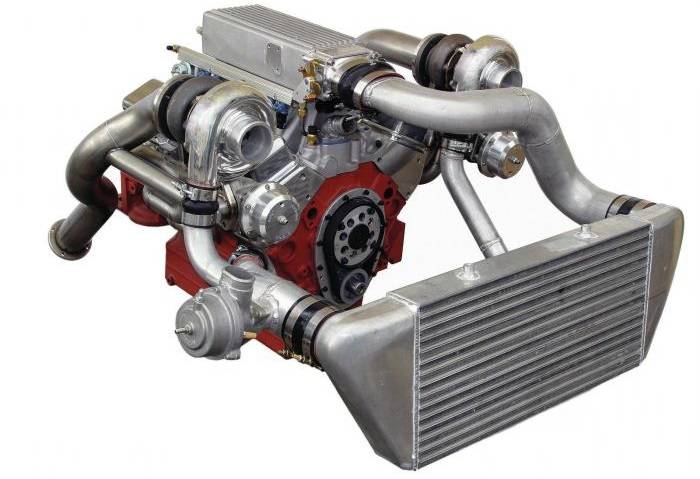

Назначение и принцип работы Интеркулера

Плюсы и минусы использования дополнительного радиатора

Наверняка, сейчас вы разобрались что такое интеркулер и в чем его главное предназначение. Но остаются вопросы о целесообразности его установки. Поэтому нужно упомянуть о плюсах и минусах использования дополнительного охлаждающего устройства.

Эффективность использования

Сколь эффективна установка интеркулера в автомобиле? Без колебаний можно сказать, что эффективность работы охлаждающего устройства очевидна!

К примеру, охлаждение воздушных масс лишь на 10ºС увеличивает производительность силового агрегата приблизительно на 3-4%. При этом даже воздушный интеркулер охлаждает воздушные потоки ориентировочно на 50ºС, а, следовательно, прибавка мощности составляет 15%. Но рекордсменом признается водная система, обеспечивающая понижение температурного режима до 70ºС, а это – 21% к мощностям мотора.

Минусы дополнительного радиатора

Даже самый идеальный радиатор – не идеален! Вот и интеркулер имеет некоторые недостатки. Расскажем о них:

1. Снижение давления. Ясно, что воздушные массы, проходящие через большое количество труб, затрачивают часть собственной энергии на преодоление препятствий.
2. Масса. Что не говори, а это интеркулер имеет приличный вес — есть экземпляры, весящие до 20кг.
3. Водное устройство, требует дополнительного охлаждения. Кроме того, само устройство требует значительного внимания, поскольку при вытекании жидкости эффективность его работы падает в несколько раз.

Разновидности интеркулеров

Суть проблемы

Из школьного курса физики вы помните, что при нагревании плотность воздуха падает. Соль в том, что компрессор должен подавать в двигатель сжатый воздух, то есть воздух высокой плотности. А так как сам компрессор нагревается, да и воздух при повышении давления тоже не становится холоднее, то в итоге в камеру сгорания подаётся горячий воздух. Из-за этого падает давление турбонаддува, а значит, и его эффективность. Решать эту проблему призвана система охлаждения, которая, пропуская через себя всасываемый компрессором воздух, снижает его температуру до расчётных 50 градусов. Это, для чего и нужен интеркулер, можно сделать несколькими путями: воздушное охлаждение, водяное, различная компоновка деталей и расположение их под капотом. Суть от этого не меняется, интеркулер работает, как охладитель. Собственно, иногда его именно так и называют.

Конечно, не бывает абсолютно верных решений. У конкретно этого тоже есть оборотная сторона: при охлаждении создаётся препятствие для непрерывной подачи воздуха, что влияет на эффективность работы, понижая давление. Но в то же время охлаждённый воздух в итоге даёт больший прирост мощности. Баланс потерь и выгод остаётся на откуп инженерам-проектировщикам системы турбонаддува. Собственно, теоретически такую систему можно сделать своими руками, однако мы не рекомендуем делать это неопытным водителям, так как малейшая неточность в расчётах приведёт к дополнительным нагрузкам на двигатель, что сильно ускорит его износ и уменьшит ресурс работы.

Если подробнее рассматривать вопрос воздушного охлаждения, то такой интеркулер универсален. Его можно использовать практически на любом турбированном двигателе, так как он не требует особых разъёмов или входов для подключения. Его располагают, как правило, под капотом автомобиля, хотя возможны и варианты. Главное, чтобы он был расположен между компрессором и впускным коллектором, чтобы воздух проходил через него и охлаждался перед попаданием в камеру сгорания. Если вам доводилось видеть машины, особенно старые мускул-кары, с прорезями в крышке капота, то это явный признак, что такой интеркулер в автомобиле и установлен.

Воздушный интеркулер представляет из себя радиатор. Обычно он алюминиевый или медный, в связи с теплопроводными свойствами этих металлов. Комплект продольно расположенных металлических трубок с пластинками между ними, по которым из компрессора через герметичный патрубок поступает нагнетаемый воздух, задерживает движение воздуха. Но во время прохождения через эту систему воздух при контакте с трубками отдаёт часть тепловой энергии, приобретённой в процессе работы компрессора, и через патрубок поступает во впускной коллектор. Таков, в общем, принцип работы интеркулера. Интеркулер на дизель конструктивно не отличается от интеркулера для бензинового двигателя. Отличны только создаваемые и обрабатываемые им температуры, ведь температура воспламенения дизельного топлива выше, чем бензинового. Если же говорить о фронтальном интеркулере, который устанавливается обычно в передний бампер, то для него специально вырезаются воздухозаборники с непрямой геометрией профиля, чтобы объём поступающего воздуха был выше. Патрубок от него отходит к компрессору вглубь подкапотного пространства, а выходной — обычно с другой стороны — подводится к двигателю. Конструктивно они идентичны, но в такой схеме воздух проходит большее расстояние. Таким образом, он охлаждается сильнее, но и падение мощности больше из-за лага в подаче воздуха в камеру сгорания.

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

Виды

Устройство и конструкция интеркулера для дизельного и бензинового двигателя могут несколько отличаться. Причём дело не в типе используемого топлива, а конструктивных особенностях и используемых рабочих сред самого элемента для дополнительного охлаждения.

Учитывая эти характеристики, все автомобильные интеркулеры делятся на 2 категории:

• водяные;
• воздушные.

Исходя из названия, уже становится понятно, в чём основное отличие между двумя конструкциями. Но их следует рассмотреть более детально.

Воздушные устройства

Именно воздушные интеркулеры конструктивно считаются самыми простыми. Это ряд из трубок, которые соединяются между собой специальными пластинами, установленными в ряд.

Задачей такого элемента является пропуск по трубам воздуха, который поступает из внешней среды. Функция пластин также предельно понятная. Они увеличивают параметры площади теплоотдачи. Это позволяет воздуху успевать достаточно охладиться перед выходом на турбокомпрессор.

Воздушный интеркулер для автомобиля

Автомобильные интеркулеры воздушного типа способны снижать температурные показатели примерно на 40-50 градусов Цельсия, подавая затем охлаждённый воздух на турбину. Конструктивные особенности и принцип работы позволяют повысить эффективность мотора примерно на 10-15%. Такой прирост мощности можно хорошо ощутить, разогнавшись хотя бы до 60-90 километров в час. При движении в трафике на скорости около 30-40 километров в час изменения незаметные водителю.

Такие устройства часто называют воздух-воздух. Для их установки обычно используется 3 зоны:

• боковое пространство около крыльев автомобиля;
• непосредственно за передним бампером;
• в подкапотном пространстве над мотором.

Монтаж за бампер и около крыльев считается более оптимальным для такого типа интеркулеров. Это объясняется тем, что такое расположение гарантирует интенсивный обдув.

Воздушные конструкции предпочитают устанавливать на грузовые автомобили и внедорожники. Среди основных недостатков выделяют крупные размеры и солидный вес оборудования.

Водные

По показателям эффективности водные или водяные интеркулеры объективно опережают воздух воздушных конкурентов. Это объясняется простым внедрением в систему воды, которая сама по себе выступает как качественный охладитель. Интенсивность поглощения тепла у воды выше, чем у воздуха. Во много гениальное решение своего времени.

Но применение воды в охлаждении не является единственным отличием между интеркулерами. Разработчики сумели значительно уменьшить размеры конструкции, что позволило занимать минимум пространства под капотом автомобиля без потери эффективности. Но справедливости ради следует добавить, что дополнительно придётся искать, куда поставить температурный датчик и насос.

Эффективность действительно возросла, причём в несколько раз. Средний показатель снижения температуры составляет 60-70 градусов Цельсия. Именно на столько интеркулер способен изменить температуру воздуха перед его попаданием на турбонагнетатель.

Но есть ещё более совершенные модели, чем просто водные ИК. Это устройства, где охладителем выступает специальный хладагент. Для этого задействуют антифризы, тосолы и даже жидкий азот. Свойства самих охлаждающих жидкостей позволяют им примерно в 2 раза увеличить теплоотдачу, если сравнивать с классическими водными устройствами.

Создать полноценный образ идеального интеркулера из водного элемента охлаждения не получится. Это обусловлено наличием определённых недостатков. Такие детали конструктивно сложнее, за функционирование ИК отвечают температурные датчики, насосы и блоки управления. Именно они регулируют и контролируют все процессы. Из-за этого цена на ремонт оказывается более внушительной. Да и сами поломки порой сложно устранить. Если систематически не следить и не контролировать температуру охлаждающей жидкости, можно столкнуться с серьёзными и внезапными неприятностями.

Водный интеркулер на Субару

Такая ситуация привела к тому, что на машины среднего ценового сегмента устанавливают более дешёвые интеркулеры воздушного типа.

Это не предел, поскольку существуют особые охладители, устанавливаемые на спортивные машины. В основном это спецпроекты, предназначенные для гонок. Их специальные интеркулеры называют кастомными. Разница между стандартными моделями в том, что процесс охлаждения осуществляется за счёт применения специальных жидкостей и льда.

Интеркулер — что это такое? Описание и принцип работы

В турбированных двигателях всасываемый турбонаддувом воздух сжимается. Сжатие воздуха приводит к тому что увеличивается его плотность, а сжатие это приводит к его нагреву примерно до 200 градусов. Также нагреву способствует и всасывающий воздух турбокомпрессор, так как он нагревается отработанными газами.  Также проблема в том, что когда воздух нагревается его плотность снижается, а это приводит к падению давления наддува.

Поэтому для того чтобы снизить температуру воздуха применяют интеркулер. Интеркулер охлаждает воздух до 50-60 градусов, это способствует лучшему наполнению цилиндров воздухом, а значит обеспечивается больший прирост мощности.

Исследования говорят что если снизить температуру воздуха на 10 градусов, то в среднем увеличение мощности (прирост) составляет 3%. Сгорание топлива происходит более эффективно, повышается экономия топлива и снижается количество вредных выбросов. В целом применение интеркулера  может обеспечить прирост мощности до 20%.Но применение интеркулера имеет и свои недостатки. Когда интеркулер охлаждает воздух, то он тем самым создаёт препятствие для надувочного воздуха, а это снижает давление наддува.

Интеркулеры, или как их ещё называют охладители, можно разделить на 2 типа:1. Воздушного охлаждения2. Жидкостного (водяного) охлаждения

Промежуточные воздушные охладители получили большее распространение благодаря тому, что у них простая конструкция. Располагается интеркулер между турбокомпрессором и впускным коллектором. Конструкция интеркулера состоит из теплообменника, представляющего собой конструкцию из трубок, между которыми находятся пластины.

Охлаждение воздуха происходит благодаря тому, что трубки изменяют своё направление по длине, это увеличивает путь проходимый воздухом и воздух благодаря этому охлаждается. Но когда трубки изменяют направление, они создают дополнительное препятствие для воздуха, а это приводит к потерям давления наддува. Находящиеся между трубками увеличивают площадь поверхности охладителя, а это обеспечивает более лучшую теплоотдачу. Трубки и пластины обычно изготавливаются из алюминия, иногда применяется медь.

Интеркулер может устанавливаться под капотом  в следующих местах:1. По центру за передним бампером, в бампере вырезаются специальные воздухозаборники.2. Над двигателем, воздухозаборники вырезаются в капоте.3. В боковых частях крыльев, в крыльях вырезаются воздухозаборники.

При разработке интеркулера для каждого конкретного двигателя учитывается множество параметров, таких как: внутреннее проходное сечение, объём теплообменника, толщина и другие.

По сравнению с воздушным интеркулером, интеркулер водяного типа имеет свои преимущества. Так как он более компактный, это значит что он может быть установлен в любом свободном месте под капотом. Вода которая охлаждает воздух отводит тепло интенсивней, а значит эффективность интеркулера больше. Но когда вода нагреется, то она требует больше времени для остывания.

Но за все эти преимущества мы расплачиваемся сложностью конструкции. В добавок к водяному теплообменнику в состав интеркулера также входит: воздушный радиатор, система патрубков, водяной насос, блок управления. Это всё образует вместе с системой охлаждения двигателя образует систему охлаждения двухконтурного типа.

Из-за своей сложности интеркулеры водяного типа применяются редко, т.е. только в тех случаях когда не представляется возможности применять воздушный интеркулер, пример этому некоторые двигатели TSI.

Много иной полезной информации вы можете найти на сайте Рено.бай — очень полезный ресурс про автомобили Рено. Здесь Вы можете прочитать не только про интеркуллер, турбину и другие элементы автомобиля, но про эксплуатацию Renault Duster, Megane, Sandero и др.

• < Назад
• Вперёд >

Как эксплуатировать авто с интеркулером

Дизельный двигатель, конструкция которого отличается наличием турбокомпрессора с интеркулером, требует от водителя определенных навыков и умений.

Помимо всего прочего, при эксплуатации подобных моторов, следует придерживаться некоторых правил:

В первую очередь, необходимо принять к сведенью тот факт, что все турбодизеля, крайне чувствительны к качеству масла и топливу

Очень важно применять только те ГСМ, которые рекомендованы заводом-изготовителем; Не следует эксплуатировать авто в режиме холостого хода длительное время. При низких оборотах двигателя не будет обеспечено его полноценное охлаждение, что негативно отразится на износостойкости его узлов; Не следует впадать в панику при виде частиц масла на поверхности воздушного фильтра

Такое явление вовсе не говорит о том, что турбина требует замены, как утверждают многие «эксперты»; По завершении каждой поездки следует оставить двигатель поработать некоторое время на холостом ходу, не более 1-2 минут; Во время эксплуатации не следует использовать двигатель, что называется вполсилы. Время от времени ему нужна своего рода «встряска», конечно же, в пределах разумного.

Ремонт интеркулера своими руками

Ремонт детали начинается с её демонтажа. Конкретные действия по снятию описывать нецелесообразно, поскольку всё зависит от места и способа установки детали в автомобиле. К примеру, если деталь установлена над мотором, её просто «сдёргивают» ослабив хомуты. Когда интеркулер установлен одним блоком с радиаторами (основным, АКПП, кондиционера), придётся приложить некоторые усилия.

Для полноценного ремонта необходимо провести демонтаж детали

После снятия детали предпринимают следующие шаги:

1. Очистка. По времени эта процедура может длиться около 2-3 часов. Особенно трудно избавиться от масляных подтёков. Но удалить все загрязнения необходимо: от качества выполненной работы будет зависеть работа интеркулера в дальнейшем. Для чистки снимают все детали и отсоединяют патрубки. Внешнюю поверхность и каналы тщательно промывают специальной автохимией, а для лучшего удаления масла замачивают на несколько часов. Применять бензин и другие растворители масла нельзя: они могут повредить материал, из которого изготовлена деталь.
2. Заделывание трещин. Треснувший элемент снимают с корпуса детали, зачищают место повреждения напильником и напаивают на него платину-заплатку. Материал вставки должен совпадать с материалом снятой трубки.
3. Опрессовка в водяной ванне или проверка дымогенератором. Перед установкой отремонтированной детали на место не лишней будет проверка качества ремонта. Это избавит автомобилиста от необходимости повторного снятия в случае некачественно выполненной работы. Настоящая проверка детали – это поездка на достаточной скорости. Если мотор работает с былой мощью, и во время «перегазовок» не раздаётся посторонний свист, значит, работоспособность детали восстановлена.

Справиться с мелким ремонтом и техническим обслуживанием интеркулера вполне под силу любому владельцу автомобиля. В случае серьёзной поломки или при необходимости замены модели на более совершенную, стоит обратиться к специалистам авторемонтной мастерской.

• Как выполнить ремонт интеркулера своими руками?
• Какие бывают неисправности связанные с работой интеркулера
• Разрыв интеркулера
• Проблемы с патрубком
• Как запаять интеркулер
• Необходимые инструменты
• Процесс ремонта
• Ремонт патрубков
• Набор инструментов
• Процесс ремонта
• Как продлить жизнь интеркулеру
• Чистка интеркулера своими руками
• Что нужно для чистки
• Как почистить интеркулер

Как известно, интеркулер используется для охлаждения турбины силового агрегата, а значит, выход из строя этого элемента и несвоевременное устранение появившихся неприятностей обязательно приведут к падению мощности самой турбины и к последующей поломке силового агрегата.

Столкнувшись с неисправностями интеркулера, важно знать на какие симптомы обращать свое внимание, ведь только разобравшись в проблеме вы сможете грамотно ее решить

Какие бывают неисправности связанные с работой интеркулера

В процессе эксплуатации интеркулера вы можете столкнуться с разными проблемами, но наиболее распространенными из них являются разрыв агрегата или проблемы с его патрубком.

Разрыв интеркулера

Как всем известно: где тонко — там и рвется, а это значит, что при нарастании давления в системе, интеркулер может просто разорвать. Это крайне неприятная проблема и тут у вас два выход: либо узнать как запаять интеркулер, либо заменить его новой деталью.

Проблемы с патрубком

На проблему с функционированием патрубка, в первую очередь, указывает появление масла на стыке его крепления. Если вы заметили смазочную жидкость в патрубке, ведущем от турбины к интеркулеру, значит необходимо заменить специальное уплотнительное кольцо, соединяющее деталь с турбокомпрессором.

Если же это не поможет, тогда, возможно, придется менять патрубок.

В некоторых случаях, при слишком высоком давлении в системе, патрубок может сорвать с места. Это явление сопровождается громким звуком и появлением густого черного дыма из подкапотного пространства.

Как запаять интеркулер

Об основных неисправностях интеркулера и о том, как они проявляются, мы с вами уже поговорили, теперь нужно ответить на главный вопрос: «Что делать в такой ситуации?». Тут все просто: ремонтировать или менять. Предположим, что вы решили бороться с проблемой путем сварки интеркулера.

Необходимые инструменты

Для выполнения процедуры, вам необходимо подготовить определенные инструменты и материалы, к которым относят: напильник, чистое полотенце, алюминиевые или медные вставки, паяльник и отвертку.

Для выполнения ремонта методом холодной сварки, нужно иметь в наличии соответствующий «сварочный» состав и герметик.

Почему теплообменник может сломаться

Как любой другой механический узел автомобиля, интеркулер, в процессе работы может быть подвержен разного рода неисправностям.

Чаще всего они возникают вследствие несвоевременной замены расходных элементов и отсутствия должного уровня обслуживания всех сопутствующих узлов и элементов.

Одна из основных проблем с интеркулером связана с нарушением его герметичности. Проще говоря, его попросту рвёт. Такая проблема может быть вызвана рядом причин.

1. Одна из них – механическое повреждение, вследствие попадания инородных предметов через решетку радиатора.
2. Вторая имеет иное происхождение. Нередко, элементы теплообменника выходят из строя из-за высокого давления в системе.

Головную боль владельцам турбодизелей доставляют также и подводные патрубки. Случается, что в ходе длительной эксплуатации или попросту ввиду их низкого качества, они лопаются или теряют эластичность.

Важно помнить, что в данном случае нужно использовать только специальные соединительные и уплотнительные элементы, рассчитанные на заданные параметры. Это позволит добиться бесперебойной эксплуатации авто и избавит вас от лишних трат. Задачи, которые приходится решать производителям современных автомобилей, достаточно обширны

Многие из них затрагивают вопросы экологии и мощности ДВС. Зачастую они оказываются связанными, так полное сгорание топлива, дает повышение мощности и улучшение экологических показателей мотора. Если более внимательно посмотреть на то, как используется дизель в конструкции авто, то выяснится, что справиться с затронутыми проблемами ему помогает интеркулер

Задачи, которые приходится решать производителям современных автомобилей, достаточно обширны. Многие из них затрагивают вопросы экологии и мощности ДВС. Зачастую они оказываются связанными, так полное сгорание топлива, дает повышение мощности и улучшение экологических показателей мотора. Если более внимательно посмотреть на то, как используется дизель в конструкции авто, то выяснится, что справиться с затронутыми проблемами ему помогает интеркулер.

Основные технические требования

Выбирая интеркулер, нужно помнить об основных технических требованиях к этому устройству. Вот что берут в расчет производители:

• Размеры ядра. В большинстве случаев ядро занимает 45% площади всей секции, имеют толщину 2-3 дюйма. Иногда встречаются ядра, каналы в которых удлинены. Оптимальным выбором будет 2-дюймовое тонкое ядро;
• Форма ядра. Должна быть обтекаемой, что положительно сказывается на объемах проходящих воздушных потоков;
• Лобовая площадь. Лучшим вариантов из двух интеркулеров с одинаковой толщиной будет тот, чья лобовая площадь наибольшая;
• Внутреннее проходное сечение. Учитывает потери давления. При этом находящиеся внутри завихрители не допускают ламинарного потока. Плотное расположение приводит к потере потока, однако улучшают теплообмен. Для компенсации этого недостатка увеличивают проходное сечение. Если подкапотное пространство ограничено, стоит выбирать изделия, в которых плотность завихрителей небольшая;
• Направление потока. Фокус в том, чтобы направление потока могло положительно сказываться на внутреннем проходном сечении.
• Впускная и выпускная крышка. В них монтируются специальные направляющие заслонки, собирающие воздух и препятствующие быстрому изменению его направления.

В очередной раз конструкция интеркулера наводит нас на мысль о том, что выигрывая в одном мы сразу же теряем в другом. Речь идет о давления, сопротивлениях, способности воздуха свободно проходить по внутренней части изделия и т.д. Производители стараются найти золотую середину. Об этом мы и поговорим.

Так почему он так полезен авто?

Разумеется, для спокойной и небыстрой езды его присутствие под капотом вообще не обязательно. Интеркулер что это такое в автомобиле? Это хорошая страховка двигателя от перегрузов и перегрева, а также обеспечение более высокий продуктивности работы мотора. Тяга машины становится выше на 15-10 лошадей. Это хорошая цена за немного трудов с монтажом, и редкими проверками на поврежденности дополнительного охлаждения.

Покупка обойдется где-то в 5000 рублей, если купить вполне обычный интеркулер, без дополнительных примочек. Есть такие агрегаты, которые стоят порядка 100 тысяч рублей!

Водяные опрыскиватели и высокая скорость – это лишь небольшой ряд преимуществ этих интеркулеров. Но они нужны для профессиональной езды, где скорость играет фундаментальную роль. Для обычной же дорого, вполне сойдет простенький интеркулер, который в руках надежного водителя будет служить верой и правдой долгие годы. Особенно круто когда в автомобиле Ока стоит интеркулер.

Далее видео про необходимость интеркулера:
