Для чего нужна карданная передача в трансмиссии

Трансмиссия гидростатического типа

Гидростатические трансмиссии способны передавать мощность от силового агрегата к рабочим элементам, расположенным на некотором расстоянии. Область применения гидростатики – дорожные катки, металлорежущие станки, теплоходы. К особенностям эксплуатации гидростатических трансмиссий можно отнести повышенные требования к качеству используемых рабочих жидкостей.

Применение гидравлической трансмиссии

Данные конструкции пользуются наименьшим спросом. Здесь на каждой передаче установлена специальная гидромуфта. Это дает возможность трансмиссии передавать момент вращения наибольшей величины. Гидродинамические трансмиссии чаще всего используются в железнодорожной технике.

Особенности трансмиссий электромеханического типа

В качестве силового агрегата здесь используется электрический мотор. Данные трансмиссии состоят из:

  • генератора тока;
  • системы управления;
  • электропроводки, соединяющей рабочие элементы.

Для выработки большей мощности часто используется одновременно не один, а сразу несколько электромоторов. Основные недостатки подобных конструкций:

  • большие габариты, вес;
  • несоизмеримо высокая цена;
  • низкий КПД.

Благодаря ускоренным темпам развития электротехнической промышленности, трансмиссии электромеханического типа все более усовершенствуются. Технические и эксплуатационные характеристики отдельных образцов хорошо зарекомендовали себя и нашли применение в современных транспортных средствах для нужд армии, сельского хозяйства, внутригородского электротранспорта, морской техники и пр.

Принцип действия КВ

Принцип работы карданной передачи заключается в возможности транспортировки крутящего момента при изменяющемся положении «кардана» в пространстве. Реализация этого принципа происходит за счет двух механизмов:

  1. Вилка скользящая карданного вала;
  2. Крестообразный шарнир.

Скользящая вилка необходима для некоторого увеличения длины механизма при движении по неровной дороге. За счет длинного шлицевого соединения поступление момента не прекращается тогда, когда подвеска вместе с задним мостом смещается вверх или вниз. Шарнир, в свою очередь, обеспечивает вращение колес при изменении угла изгиба КВ. Считается, что механизм способен продуктивно работать при углах не более 20°. Далее начинается его активный износ.

Трансмиссия автомобиля: устройство и принцип работы

Нельзя установить под капот транспортного средства двигатель, присоединить сцепление и колеса авто к коленчатому валу, а после просто начать ехать. В таком случае конструкция не будет иметь достаточное количество мощности, которая нужна с целью раскрутить колёса, так как основной причиной этого станет сила трения, значительные габариты авто и его масса.

Выходом из сложившейся ситуации является установка специального промежуточного механизма, который имеет свойство уменьшать крутящий момент до необходимого количества оборотов, а также выполнять передачу всех необходимых действий передние колеса транспорта. Как вы понимаете, описанным ранее механизмом является именно трансмиссия.

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

  • шарниры;
  • валы ведущие, ведомые и промежуточные;
  • опоры;
  • соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

  • с шарниром неравных угловых скоростей;
  • с шарниром равных угловых скоростей;
  • с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

  • износ карданных шарниров;
  • деформация карданных валов;
  • повреждение или износ сальников;
  • повреждение защитного чехла шарнира;
  • износ подшипников;
  • ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Устройство карданного вала и принципы его работы

  • Передним карданным валом, который зачастую отходит по обе стороны от КПП и каждая его часть взаимодействует с полуосями (колёсами) напрямую;
  • И задним карданным валом, который либо также соединяется с КПП напрямую, либо отходит непосредственно от передней части механизма через специальный распределитель (средний «кардан»). Задний карданный вал имеет существенное отличие от переднего, а именно – особую структуру, которая предполагает использование тонкостенной трубы, передающей вращение на полуоси посредством соединения с отмеченными ранее узлами. В случае с использованием переднего «кардана» подобный подход не требуется, так как приводные механизмы соединяются с колёсами напрямую.

Если с задним карданным валом всё предельно просто – он состоит из тонкостенной трубы, шарниров и соединителем с КПП, то вот с передним «карданом» ситуация обстоит слегка иначе. Данная часть механизма в типовом варианте имеет следующие конструкционные элементы:

  • подвесной подшипник (реже и другие распределители крутящего момента);
  • двойной шарнир, необходимый для передачи вращения полуосям;
  • одной или нескольких скользящих вилок, распределяющих вращение между полуосями или осями после его получения от КПП;
  • промежуточные уплотнители и защитные составляющие (сальники, прокладки и т.п.);
  • крепежи деталей.

Рассматривая принцип работы любой части карданного вала максимально просто, стоит выделить три базовых этапа его работы:

  1. Тонкостенная труба или скользящая вилка, соединенные с источником вращения (КПП) с одной стороны, получают от него это самое вращение;
  2. Соединяясь с другой стороны с полуосями, данные элементы передают кручение непосредственно на колёса;
  3. В процессе реализации двух предыдущих этапов возможно грамотное распределение крутящего момента между осями посредством использования некоторых подшипников, шарниров и подобных элементов устройства. Помимо этого, упомянутые шарниры в конструкции карданного вала используются для передачи вращения под углом. Наибольший эффект и КПД от подобного передачи вращения достигается в угловом диапазоне 0-20 градусов. Конечно, большинство «карданов» могут передавать вращение и при большем повороте колёс, но в этом плане они в любом случае будут уступать гранатам переднеприводных авто.

В зависимости от того, насколько грамотней, умней «кардан» распределяет вращение между полуосями, определяется сложность его конструкции. Тут действует крайне простой принцип – чем более сложные функции выполняет данный механизм, тем больших размеров, веса он будет. Отметим, что большинство карданных валов делают из высококачественной стали. Подобный подход позволяет не только добиться максимальной крепости узла, но и относительно небольших габаритов и массы, в отличие случая с использованием сплавов или замены стали на иные металлы.

Устройство и принцип работы карданной передачи

Классическая карданная передача сильно изменилась и имеет отличительные черты. Принято выделять четыре основных элемента конструкции:

  1. Центральная труба – или на техническом языке «центральный вал». Это конструкция полой трубы из крепкого металлического сплава.
  2. Крестовины и наконечники – это специальное приспособление, изготовленное в виде креста, которое отвечает за контроль вращающихся элементов кардана. Простыми словами, крестовина контролирует углы переменного наклона, которые не должны быть в диапазоне от 0 до 20 градусов.
  3. Вилка – это промежуточное соединение, между основным валом и промежуточным. Прямая функция — это компенсация расстояния по высоте межу валами, когда автомобиль передвигается по ухабам и ямам.
  4. Промежуточный подшипник – это очень важный элемент конструкции, который поддерживает основной вал, при этом позволяет ему вращаться в необходимом направлении. В зависимости от типа кардана, промежуточных подшипников может быть два и более.

Это основные элементы устройства передачи. Конечно, кроме них существует много дополнительных механизмов – различные крепления, подвижные фланцы, уплотнители, защитные муфты и прочее.

Устройство карданной передачи

Конструкция передачи не сложная

В большинстве случаев, механизм крепится при помощи шлицевого соединения к коробке передач (при этом неважно какой, автоматической или механической). Каждая коробка передач имеет на своем подвижном конце отверстия с внутренними креплениями

Механизм работы шлицов сконструировано таким образом, чтобы они могли смещаться при движении машины.

Дальше устанавливается подшипник КВ, который крепится к кузову автомобиля при помощи специального кронштейна. Он служит дополнительным креплением и исключает смещение механизма при нагрузках и езде. К вилке КВ крепится крестовина с игольчатыми или другими подшипниками. Эта конструкция позволяет правильно передавать крутящий момент при различных изгибах кардана.

Когда водитель включает передачу и нажимает на газ, крутящий момент переходит на скользящую вилку и дальше поступает через крестообразный шарнир к главной передачи и колесам. Наиболее продуктивными являются углы шарнира от 0 до 20 градусов. Если по причине неисправности, происходит отклонение, может начаться сильный износ всего механизма или поломка. Наглядно принцип работы показан на видео, ниже.

В состав КВ входят несколько элементов:

  • вал,
  • две крестовины,
  • скользящая вилка, уплотнения,
  • детали крепления в частности подвесной подшипник,
  • ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций – одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Что такое механизм сцепления

Данное устройство обеспечивает передачу вращения от двигателя к КПП. Его конструкция предусматривает плавную работу трансмиссии при начале движения, ускорении, изменении скорости. В его функции также входит кратковременное отсоединение силового агрегата от трансмиссии. При применении сцепления фрикционного типа вращение передается за счет силы трения между дисками механизма. В зависимости от количества рабочих элементов, механизмы сцепления разделяются на одно-, двух-, многодисковые устройства.

Если диски работают в жидкой среде, такой механизм относится к категории мокрого сцепления. В другом случае сцепление осуществляется за счет трения дисков – сухой вариант соответственно. Современные автомобили чаще всего оснащены двухдисковым механизмом сухого типа.

Ведущий и ведомый диски взаимно прижимаются друг к другу при помощи:

  • специальных пружин;
  • системы рычагов;
  • нажимных подшипников.

Благодаря такому плотному взаимодействию, энергия от мотора передается далее на трансмиссию автомобиля.

При нажатии на педаль сцепления диски расходятся, поток энергии прерывается. Однако, маховик под воздействием силы инерции продолжает вращаться. Плавное нажатие на педаль сцепления приводит автомобиль в движение. При этом диски снова взаимно сжимаются для дальнейшей передачи вращения.

Наиболее частые поломки

Коробка передач – самый сложный и прихотливый элемент системы. Требует постоянного обслуживания, которое заключается в периодической смене масла и фильтров. Поэтому чаще всего именно КПП доставляет трудности с эксплуатацией машины. Водителя должны насторожить следующие признаки неисправности:

  • передачи стали переключаться с большим трудом;
  • во время переведения селектора коробки слышны хрусты, стуки и другие посторонние звуки;
  • стуки, металлический шелест с выводом рычага КПП в нейтральное положение;
  • обнаружены следы утечки трансмиссионного масла.

Лучше всего сразу предпринять все необходимые действия, направленные на устранение поломки. В противном случае она будет только прогрессировать и в итоге выведет дорогостоящий узел из строя.

Трансмиссия в плане значимости в автомобильной системе следует прямо за двигателем. Перед покупкой машины обязательно узнайте используемый тип привода, модификацию коробки передач. Ведь динамические и эксплуатационные характеристики авто зависят не только от мощности и рабочего объема мотора, но и от типа трансмиссии.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

  • износ карданных шарниров;
  • деформация карданных валов;
  • повреждение или износ сальников;
  • повреждение защитного чехла шарнира;
  • износ подшипников;
  • ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Недостатки переднего привода

Если бы переднеприводная конструкция имела бы только плюсы, заднеприводные модели уже давно заняли своё место в музеях и на страницах истории автомобилестроения. В реальности же на автомобильном рынке присутствуют автомобили обоих типов.

Следовательно, нужно упомянуть и о недостатках переднеприводной трансмиссии:

  1. Передний привод делает автомобиль недостаточно поворачиваемым. Чем длиннее база модели, тем сложнее «вписать» её в малый радиус поворота.

Задние колёса переднеприводного автомобиля выполняют минимальную роль в управлении, по сути работая прицепом-тележкой: на долю передних колёс приходится и движение автомобиля (получение крутящего момента от мотора), и управление посредством руля. Именно получаемый передними колёсами крутящий момент препятствует хорошему «чувству руля», на что жалуются многие автолюбители, которым перед управлением переднеприводным авто довелось поездить на машине заднеприводного типа.

Возможно, это прозвучит парадоксально, но автомобили с передним приводом интуитивно более сложны в управлении по сравнению с заднеприводными конструкциями.

Частый спутник переднеприводных машин – стартовая пробуксовка. Это происходит потому, что, трогаясь с места, машина «присаживается» на заднюю часть, чем вызывает дефицит сцепления.

Из предыдущего пункта вполне логично следует, что на старте переднеприводная модель автомобиля всегда проиграет заднеприводной.
Процесс торможения на переднеприводном авто более быстрый, но именно по этой причине он и более жёсткий, сопровождается рывками, которые в других конструкциях смягчены.

Как известно, оптимальной развесовкой автомобиля по осям является соотношение 50 на 50: в этом случае обеспечивается равномерное стирание шин, следовательно, на протяжении всей эксплуатации безопасность и равномерность движения не страдают.

К сожалению, в случае переднеприводной модели об этом идеале приходится забыть: здесь потребуется дать большую нагрузку на передние колёса, чтобы увеличить их сцепление с дорожным покрытием. Кстати говоря, именно эта особенность стала причиной того, что грузовые модели с переднеприводным типом трансмиссии не получили широкого распространения: никакая дешевизна производства не смогла оправдать малой грузоподъёмности и плохой управляемости переднеприводных грузовиков.

Современные конструкции не позволяют реализовать более 250 лошадиных сил через передний привод (речь идёт о средних показателях, а не только о прямолинейной езде).

Наконец, немалую опасность при движении в зимних условиях представляет практически неконтролируемый снос передних колёс в процессе заноса автомобиля. Снос, в отличие от заноса, отличается тем, что даже опытный автомобилист может не сразу распознать его начало, а когда процесс уже развернулся в полную силу, его не остановить.

С такой проблемой может не справиться даже опытный водитель, поэтому высокие скорости и прочие лихачества на переднеприводном автомобиле в условиях скользкой дороги чреваты очень плохими последствиями.

Продолжая говорить о заносах и сносах, следует также упомянуть о том, что контролируемый занос, который может быть выполнен на автомобилях с задним приводом, на переднеприводных конструкциях невозможен. То есть, знаменитый «полицейский разворот» на ограниченном пространстве, в котором как раз применяется контролируемый занос задней оси автомобиля, в случае конструкции с переднеприводной трансмиссией невозможен.

В случае движения в гору, если автомобиль забуксовал передними колёсами, он становится беспомощен, в отличие от заднеприводного автомобиля, который в состоянии сдать назад и возобновить движение, в то время как его переднеприводного «собрата» придётся выталкивать и вытаскивать из положения, в котором он оказался.

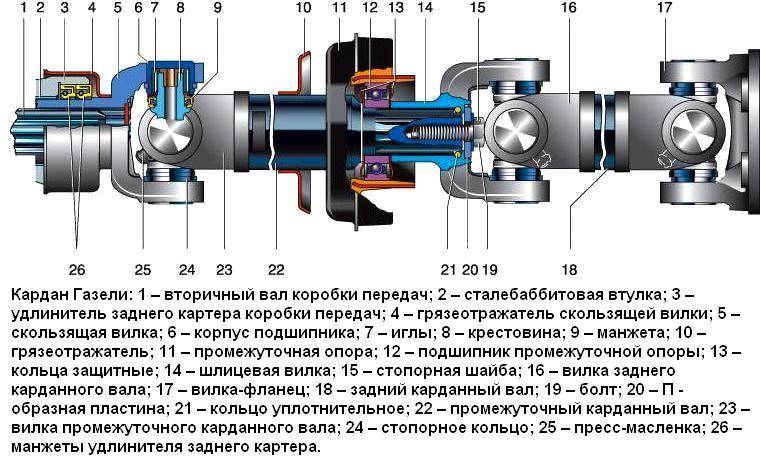

Устройство карданного вала

Схема карданной передачи включает в себя следующие элементы:

  • Одна или несколько секций из тонкостенной полой трубы;
  • Шлицевое раздвижное соединение;
  • Вилки;
  • Крестовина;
  • Подвесной подшипник;
  • Элементы крепления;
  • Задний подвижный фланец.


Сам агрегат может быть одновальным или двухвальным. Во втором случае механизм включает в себя промежуточный карданный вал, к заднему отделу которого приваривается хвостовик с наружными шлицами, к переднему через шарнир фиксируется скользящая втулка. Одновальные системы промежуточного участка не имеют. В передней части автомобиля агрегат фиксируется в коробке передач с помощью подвижного шлицевого соединения (подвижная муфта передней части карданного вала). Для этого на конце механизма имеется отверстие с внутренними шлицами. Устройство карданного вала подразумевает возможность продольного смещения шлицов при движении автомобиля.

Далее устанавливается подвесной подшипник карданного вала, который через кронштейн крепится к кузову. Это служит дополнительным креплением агрегата, исключающим его излишнее смещение при езде.

Далее следует вилка карданного вала, которая располагается между передней и средней его частью. Здесь установлена крестовина, на которой имеются игольчатые подшипники. Наличие вилок и крестовины позволяет передавать крутящий момент при различных углах изгиба «кардана».

В задней части передача крепится к редуктору заднего моста посредством фланца. При этом хвостовик, оснащенный внешними шлицами, входит во фланец привода главной передачи.

Статья в тему: Фольксваген Туарег 2,5, 3.6, расход топлива на 100 км

Основные неисправности, их признаки

Самым прочным механизмом в конструкции является сам вал. Его отливают из крепкого сплава, который способен выдерживать предельные нагрузки. Поэтому нужно сильно постараться, чтобы повредить его. Как правило, это механические повреждения при ДТП.

В целом основные неисправности можно разделить на несколько видов:

  1. Вибрация – при трогании с места или в движении могут возникать сильные или слабые вибрации. Это первый признак повреждения подшипников крестовины. Также, проблема может говорить о неправильной балансировке вала, такое случается после его механического повреждения.
  2. Стук – характерный стук при движении с места, будет означать, что болты крепления или шлицы износились. В таком случае, лучше всего сразу обратиться на СТО, дабы проверить целостность соединения.
  3. Течь масла – можно обнаружить небольшие масляные капельки в местах расположение подшипников и сальников.
  4. Скрипы – они могут появляться в момент нажатия педали газа. В большинстве случаев, скрипы могут быть связаны с неисправностями шарниров. С появлением коррозии, крестовины может заклинивать, что приводит к повреждению подшипника.
  5. Неисправность подвижного подшипника – выявить проблему можно по характерному шуршанию в области движущей части вала. При нормальной работе, механизм не должен издавать никаких звуков, все движения плавные. Если слышно шуршание, скорей всего выходит из строя подшипник. Проблема решается только полной заменой неисправной части.

Ниже приведены их возможные внешние проявления и указаны причины появления для каждого из признаков. Посторонний стук в агрегатах трансмиссии; в начале движения, резком разгоне или переключении скоростей КПП автомобиля. Может возникать в результате:

  1. Ослабления резьбовых соединений крепления фланцев и соединительной муфты карданной передачи;
  2. КВ в шлицевой части имеет сверхдопустимый зазор;
  3. Сверхдопустимый зазор, в подшипниках крестовины карданного вала.

Особого внимания требует крестовина карданного вала. Именно крестовина является основным источников шума и скрежета в карданной передаче, и подлежит наиболее частой замене (менять рекомендуется каждых 10 тыс. км. пробега). Немного реже выходит из строя подвесной подшипник или может появится зазор в карданном шарнире.

Повышенный шум и вибрация автомобиля при движении. Причины могут быть следующие:

  • изгиб КВ;
  • не правильная установка КВ, при установке не соблюдены монтажные метки;
  • нарушен баланс валов;
  • разрушение или износ втулки (центрирующей) фланца промежуточной муфты или кольца (центрирующего) вала вторичного кпп;
  • сверхдопустимый зазор в подвесном подшипнике;
  • разрушение подвесной опоры КВ;
  • ослабление резьбового соединения поперечной опоры;
  • сверхдопустимый зазор в игольчатых подшипниках крестовины;
  • ослабла соединительная гайка вилки КП;
  • нет смазки в шлицах вала.

Вытекание смазки может происходить вследствие:

  1. разрушения сальникового уплотнения шлицевой части вала;
  2. повреждения сальникового уплотнения подшипников крестовин КП.

Основная причина быстрому выходу из строя карданного вала – дисбаланс, нарушение баланса в несколько раз увеличивает нагрузка на детали кардана.

Устройство трансмиссии переднеприводного типа

В автомобиле с передним приводом главное отличие заключается в дифференциале, который находится в коробке передач вместе с главной передачей. С его помощью происходит передача, изменение и распределение крутящего момента, а также обеспечение вращения колёс с различными угловыми скоростями.

Крутящий момент передаётся от дифференциала к передним колёсам при помощи шарниров равных угловых скоростей: два шарнира крепятся к дифференциалу, и два – к колёсам, соединяясь при помощи приводных валов.

Очевидно, что описанную выше конструкцию никак нельзя назвать примитивной. Значит ли это, что передний привод более технологичен, чем заднеприводная конструкция?

Ни в коем случае. Говоря о современных моделях автомобилей, нельзя классифицировать заднеприводные модели как более примитивные — они, подобно переднеприводным, имеют сложную подвеску многорычажного типа, которая ни в какое сравнение не идёт с теми конструкциями, с которых начиналось производство. Поэтому, сравнивая заднеприводные и переднеприводные модели, было бы в корне неверным указывать на примитивность одних и высокую технологичность других.

Наиболее верным углом зрения на данный вопрос, пожалуй, будет понимание неоднозначности выбора. Для того, чтобы ответить, хорош или плох автомобиль с переднеприводным типом трансмиссии, следует понимать, какие задачи ставятся перед машиной, в каких условиях она будет эксплуатироваться.

????Что такое карданный вал

Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.

Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.

Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.

В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.

Из истории создания и применения кардана

Как большинству автомобилистов известно, карданным валом оснащаются только заднее- и полноприводные модели авто. Транспорту с передними ведущими колесами данная часть трансмиссии попросту не нужна. В этом случае крутящий момент передается непосредственно от коробки передач на передние колеса. Для этого в коробке передач имеется главная передача, а также дифференциал (о том, зачем он нужен в машине, и как работает, имеется отдельный подробный обзор).

Впервые о принципе карданной передачи мир узнал от итальянского математика, инженера и врача Джироламо Кардано в 16-м веке. Устройство, названное в его честь, стали использовать на закате 19 века. Один из первых авторазработчиков, который воспользовался данной технологией, был Луи Рено.

Автомобили Renault, оснащенные карданной передачей, получили более эффективную трансмиссию. В ней были устранены провалы крутящего момента в процессе передачи его на задние колеса, когда транспорт попадал на нестабильную дорогу. Благодаря этой модификации трансмиссии машины стали более мягкие во время движения (без рывков).

На протяжении десятилетий модернизации транспортных средств принцип карданной передачи остался в первозданном виде. Что касается конструкции такой трансмиссии, то в зависимости от модели авто она может сильно отличаться от родственных аналогов.
