Развал — схождение колес: сход — развал своими руками

Самостоятельная регулировка развала

Отрегулировать углы сход-развала не так просто, как кажется. Это достаточно серьезное нарушение в конструкции автомобиля. Но все же выполнить эту процедуру можно и самим. Разберемся, как это делается.

Диагностика

Прежде чем что-то регулировать, стоит провести диагностику. Для этого достаточно взять обычный штангенциркуль или рулетку, отвес и маркер.

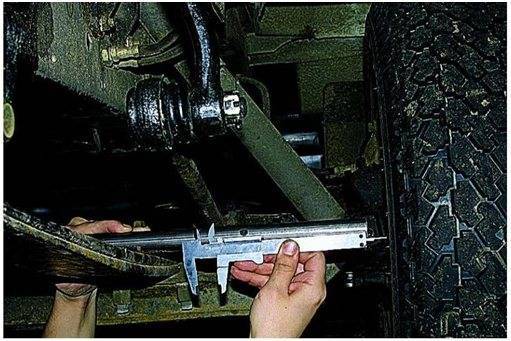

Штангенциркуль для измерения угла развала

  1. Поставьте авто в гараж на ровную поверхность.
  2. Поднимите на подъемнике или домкрате.
  3. Сидя в автомобиле, проверните поочередно до упора каждую пару колес в одну и другую сторону, используя руль. Затем выставьте руль ровно, чтобы колеса встали прямо.
  4. Утяжелите автомобиль. Для этого можно поместить в салон и багажник мешки со щебенкой.
  5. Затем нажимайте по очереди на крылья капота, багажник, но обязательно делайте нажимы в прыжке, чтобы увеличить уровень воздействия. Эта несколько комичная процедура позволит стабилизировать всю систему подвески.
  6. Затем возьмите отвес и поместите его на перед капота так, чтобы его нить свисала вдоль колеса вниз.
  7. Возьмите маркер и отметьте прямо на шине место, где проходит нить.
  8. Вычислите промежутки между линией маркера и верхнего и нижнего краев покрышки.
  9. Затем продвиньте авто немного вперед так, чтобы колеса прокрутились на 180 градусов. Выполните те же самые действия.

Диагностика угла развала на стенде

Теперь сравните полученные результаты

Если разница между ними будет более 3 мм, то важно как можно скорее отрегулировать углы развала и схождения

Инструменты и материалы

На самом деле, несмотря на всю сложность и кропотливость выравнивания углов, для выполнения этой работы не нужно большого количества инструментов. Список достаточно короткий: это домкрат, ключи рожковые, накидные, колесные.

Инструмент для регулировки развала-схождения

Инструкция

Если у вас есть место, время и все необходимые инструменты, то вы можете сами выполнить регулировку углов. И лучше делать ее сразу после диагностики, которую мы провели ранее, если машина в этом нуждается. Кратко расскажем о порядке действий во время регулировки сход-развала.

Развал-схождение своими руками

  1. Сначала снимите с подвески колесо, а затем при помощи ключа ослабьте немного крепеж амортизатора, чтобы он опустился к поворотному кулаку.
  2. Затем сдвиньте этот кулак в любую сторону. Данный процесс поможет поменять угол до нужного значения.
  3. Натяните проволоку от ступицы переднего до ступицы заднего колеса. Применяя ее, сверьте угол наклона колес.
  4. Далее регулируйте схождение. Сначала ослабьте затянутые гайки на так называемых рулевых тягах.
  5. Затем выставьте идеально ровно руль и зафиксируйте его при помощи хомутов и жерди.
  6. После клещами-коброй удерживайте муфту тяги и аккуратно поворачивайте ее. Так вы измените длину тяги до того момента, пока руль не начнет сопротивляться вашим движениям. Кстати, следите и за расстоянием между нитью отвеса и шиной. Как только зазор исчезнет, то это будет означать, что схождение выставлено так, как должно быть. Совместное схождение пары должно быть 2 мм.

Регулировка угла схождения колес

Видео — Теория развал-схождения колес

Вот так выполняется регулировка угла с помощью инструмента. После окончания работ обязательно затяните все соединения.

Затягивание всех соединений после регулировки угла схождения

Ошибки и последствия

Причиной неправильной регулировки, как правило, становятся некорректно снятые данные. Чтобы исключить ошибки, следует:

  • замерить давление во всех шинах и довести его до нужного значения;
  • выполнить коррекцию поперечного и продольного наклона ТС;
  • осуществить проверку ходовой части и устранить неисправности.

Последствия неправильной регулировки

«Неверный» развал колес вызывает проблемы с управлением, становится причиной неравномерного и повышенного износа протектора и деталей подвески.

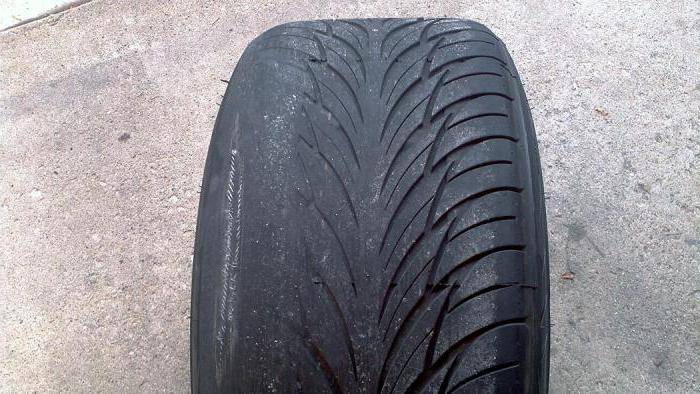

Неправильно настроенное схождение колес становится причиной неравномерного и ускоренного износа шин. При чрезмерном отрицательном схождении сильно изнашивается внутренняя сторона, положительный угол провоцирует износ внешней стороны.

Своевременная регулировка схода и развала колес гарантирует комфортное управление автомобилем, равномерное распределение нагрузки на подвеску, отзывчивость колес и руля, нормальное сцепление с дорогой.

Если параметры настроены неверно, управление автомобилем существенно усложняется, повышается риск попадания в аварию. Кроме этого изнашиваются элементы системы рулевого управления, амортизаторы, покрышки и увеличивается расход топлива. Во избежание проблем, лучше следить за правильностью настроек параметров.

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

  • телескопическую линейку для проверки сход-развала;
  • мел;
  • шнур с отвесом;
  • стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

  1. Снимите руль, отвинтив гайку.
  2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
  3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

  1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
  2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
  3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
  4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
  5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
  6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
  7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
  8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

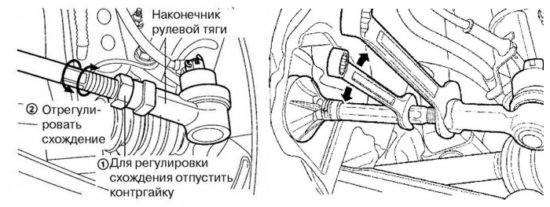

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

  1. Поднимите автомобиль, чтобы его колёса не касались земли.
  2. Установите колёса в положение для езды по прямой.
  3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
  4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
  5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

  1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
  2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
  3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Что нужно для начала работ?

Вы должны понимать всю серьезность выполняемой процедуры и отнестись к ней максимально ответственно. Вам это нужно в первую очередь. Для выполнения регулировки углов наклона потребуется не так много. Во-первых, автомобиль необходимо поставить на смотровую яму. Во-вторых, обзаведитесь шнуром с отвесом и небольшим кусочком мела. Также желательно иметь при себе обычную измерительную линейку и набор инструментов для ТС (ключи, отвертки и т.п.).

После этого постарайтесь стать на смотровую яму так, чтобы колеса смотрели максимально прямо. Сделайте снизу и сверху отметки с помощью мела. Потом используйте шнур с отвесом. Его прикладывают к крылу ТС, а затем измеряют расстояние между шнуром и ободом вблизи отметок. Допустимая разница – 3 мм.

Сход-развал колёс. Что это и для чего?

Если мысленно провести одну линию вдоль вертикальной плоскости колеса и вторую вдоль плоскости его вращения, то мы сможем увидеть угол развала, который отвечает за положение колёс при движении автомобиля в повороте, за чёткость его прохождения.

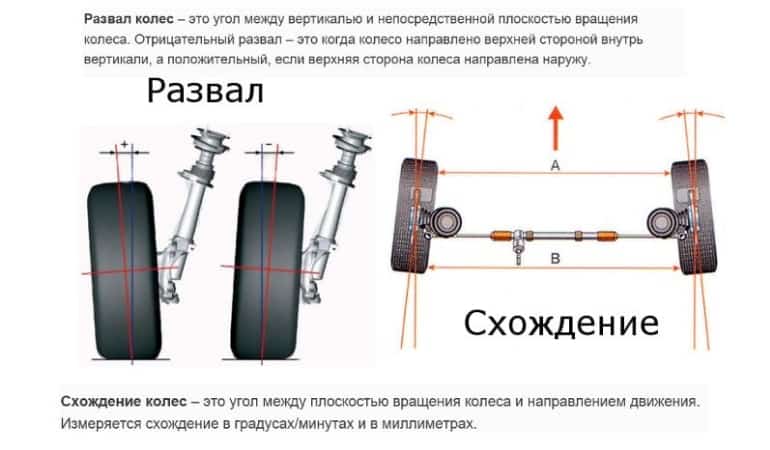

Угол развала

ПоложительныйВоображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения расположена снаружи
ОтрицательныйВоображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения располагается с внутренней части

Положительное и отрицательное значение угла развала

Теперь поиграем воображением, смотря на автомобиль сверху. Проводим линии плоскости вращения колёс и линии направления его движения. Здесь мы можем наблюдать угол схождения колёс, который придаёт нашему автомобилю стабильность движения и его дальнейшую предсказуемость.

Угол схождения

ПоложительныйПлоскость вращения колёс находится внутри рамки линий направления
ОтрицательныйПлоскость вращения колёс находится снаружи рамки линий направления

Положительное и отрицательное значение угла схождения

Чтобы осознавать всю значимость процесса регулировки развала-схождения, необходимо понимать, что от правильности установки колёс автомобиля зависит его устойчивость во время движения (склонность к опрокидыванию и заносам), курсовая устойчивость (управляемость и манёвренность), экономическая составляющая (увеличенный ресурс шин и экономия топлива).

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки

Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Регулируем развал-схождение самостоятельно

Прежде чем приступать к процедуре проверки углов, нужно подготовить рабочее место и инструменты. Подходящее место — ровная площадка со смотровой ямой. В число инструментов, которые требуются для процедуры, входят:

  1. Мел.
  2. Простая линейка.
  3. Шнур с грузом, закреплённым на конце.
  4. Набор ключей-шестигранников.
  5. Телескопическая линейка.

Телескопическая линейка необходима для замера угла схождения колёс авто

В СТО процедура замера и регулирования развал-схождения, разумеется, производится не вручную, а с применением дорогостоящего компьютерного оборудования, однако для домашней мастерской приобретение таких приборов нецелесообразно с финансовой точки зрения.

Развал колёс: проверка и регулировка

Замер угла развала производится по такому алгоритму:

  1. Поставьте автомобиль на ровную поверхность. Позаботьтесь о том, чтобы внутри помещения, где находится машина, было достаточно пространства для её перемещения — при проверке придётся двигать авто.
  2. Выставьте колёса, чтобы они стояли ровно. Нанесите небольшие метки в верхней и нижней частях колёс.
  3. Закрепите шнур с грузом на крыле так, чтобы он был параллелен отметинам.
  4. Измерьте с помощью линейки расстояние от колеса до шнура в верхней и нижней частях. Замер производится от обода колеса.
  5. Прокатите машину вперёд так, чтобы отметины переместились на 90 градусов. Нанесите две новые метки в верхней и нижней частях колеса, параллельные шнуру, и повторите процедуру с измерением расстояния.
  6. Переместите машину ещё раз так, чтобы метки, проставленные в первый раз, повернулись на 180 градусов, и произведите аналогичное измерение.

Если разница больше, требуется корректировка.

  1. Отрегулируйте поворотный кулак путём проворота эксцентрикового болта. Как сильно и в какую сторону нужно крутить, подскажут измерения, произведённые ранее.
  2. Установите домкрат и снимите колесо.
  3. Отсоедините кронштейн стойки от поворотного кулака. Для этой работы пригодится предварительно заготовленный набор шестигранников.
  4. Соедините кронштейн с поворотным кулаком и верните колесо на место.

В конце процедуры проверьте корректность работ.

Схождение колёс: проверка и регулировка

Телескопическая линейка не была задействована при исправлении угла развала колёс, однако она точно пригодится при проверке схождения. Процедура замера такова:

  1. Поставьте машину на ровную площадку.
  2. Мелом нанесите метки на внутренней стороне обеих покрышек ближе к ободу.
  3. Установите телескопическую линейку так, чтобы её концы касались нанесённых меток, но сам инструмент при этом не задевал деталей машины. Зафиксируйте линейку в таком положении.
  4. Прокатите машину вперёд. Само измерительное устройство при этом сместится назад. Проследите, чтобы линейка ни за что не зацепилась.
  5. Проверьте по шкале, есть ли отклонение и, если есть, насколько оно значимо.

При незначительном схождении (+/- 1), корректировка не требуется. При более серьёзном значении угла приступайте к исправлению.

  1. Корректировка осуществляется путём изменения длины рулевых тяг. Сначала ослабьте контргайку. Если расстояние между шинами после того, как вы прокатили машину, стало меньше, укоротите тягу; если дистанция увеличилась, напротив, удлините её. По окончании снова затяните контргайку.
  2. Проведите замеры ещё раз. При допустимом значении схождения можете убирать инструменты на место.

Кастер вручную автолюбителями не регулируется.

Скорректировав углы, проверьте, правильно ли вы произвели процедуру, «в полевых условиях». Если «биения в руль» нет и вашего «железного коня» в сторону больше не уводит, вы справились на «отлично».

Когда стоит выполнить регулировку?

Процедуру регулировки стоит проходить каждый год, желательно во время сезонной замены покрышек. В течение года автомобиль регулярно попадает в дорожные выбоины, наезжает на бордюры, а значит ходовая расшатывается и углы начинают изменяться.

Помимо плановой регулировки, процедура может проводиться внепланово. Чаще всего это происходит в следующих случаях:

После попадания человека в аварию, в результате которой произошел сильный удар, повредивший элементы подвески.

После долгого путешествия и вынужденной езды по бездорожью.

После изменения клиренса авто.

Регулировка, произведенная вовремя, убережет водителя от затрат на ремонт автомобиля и новые шины. Во времена Советского Союза люди не пользовались компьютерами. В работе с машиной они использовали лишь гаечный ключ и штангенциркуль. Разберемся, как отрегулировать развал схождение своими руками таким же способом.

Что понимают под схождением и развалом передних колёс.

Когда развал и схождение колёс на автомобиле установлен правильно, соблюдены все рекомендации завода изготовителя транспортного средства, это обеспечит хорошую устойчивость при движении по любым дорогам. Износ резины будет происходить равномерно по всей площади колеса, управление становиться лёгким и надежным.

Под развалом понимают положение колеса по отношению к дороге. Нормальное положение считается таким, когда наклон верха колеса направлен наружу. Эта величина определена заводом и имеет определённое значение для разных моделей автомобилей. Плохо для автомобиля и для колеса непосредственно, когда наклон его верхней части направлен внутрь. В таком случае о хорошей устойчивости и управляемости приходится забыть, а износ резины сильно ускоряется.

Под схождением понимают расстояние между передними и задними точками дисков передних колёс. Развал колёс измеряется в градусах, а схождение колёс кроме градусов, можно определить с помощью расстояния в миллиметрах.

Развал

Регулировку развала и схождения своими руками лучше начать с первого, тем более, это просто:

  1. Поставить на ободе диска колеса мелом две отметки – сверху и снизу.
  2. Подвесить к крылу отвес напротив отметок.
  3. Измерить линейкой расстояния между метками на диске и шнуром.

Разница расстояний и есть показатель развала. Для заднеприводного автомобиля она должна быть в пределах 1-3 мм., а для переднеприводного от -1 до +1 мм. Для большей точности измерений нужно машину прокатить, чтобы колеса повернулись на 90 градусов и измерить ещё раз. Если цифры отличаются, то приступайте к работе:

  • Снимите колесо.
  • Регулируйте положение поворотного кулака в нужную сторону.

Затем снова установите колесо и проделайте эту же операцию для другого. Как показывает практика, правильно сделать развал и схождение таким ручным методом вполне реально, и точность получается не хуже, чем на компьютерном стенде. Когда не было этой техники, каждый автолюбитель знал, как отрегулировать развал-схождение в домашних условиях.

Развал-схождение: цена и кое-что еще

Как было отмечено выше, в настоящее время практически на каждой СТО делают регулировку колесной базы. Для этого там имеются специальные стенды, на которых и выполняются работы. Что же касается стоимости услуг, то она стартует от 400 рублей. Причем сегодня очень популярна компьютерная отладка развала-схождения. Ключевая особенность такого метода заключается в большой точности регулировки углов. Правда, стоимость компьютерного метода обычно начинается от 500-600 рублей, но оно того стоит. К примеру, проверка и регулировка одной оси легкового транспортного средства обойдется примерно в 400 рублей. Двух осей – в 800 рублей. Если же нужно выполнить проверку и регулировку коммерческого транспорта, то за одну ось придется отдать 800 рублей, а за две – тысячу. В принципе, таковы примерные расценки на развал-схождение. Цена может отличаться в зависимости от выбранного сервиса. Сроки выполнения работ – от получаса до часа. Это зависит от сложности и некоторых других факторов.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

  • Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
  • Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
  • Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек

Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты. Также следует проверить колеса на количество атмосфер в них

Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.

Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.

Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину

Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата

После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.

Сход развал а/м Газель, Соболь, волга.

На сегодняшний день современный автомобиль представляет собой комфортное и легкое в управлении транспортное средство. От устойчивости его движения и предсказуемости поведения на дороге во многом зависит безопасность пассажиров.

Для легкого поворота и качения управляемых колес без скольжения они должны быть установлены так, чтобы занимали определенное положение относительно продольной оси автомобиля и осей шкворней.

Положение передних колес определяется углами их установки и наклонами шкворней поворотных цапф. Правильная установка передних колес

способствует сохранности шин, уменьшает износ деталей переднего моста благодаря снижению действующих на них динамических нагрузок, а также обеспечивает стабилизацию колес, т.е. стремление их вернутся после поворота в положение, соответствующее прямолинейному движению автомобиля. Стабилизация колес достигается наличием продольного и поперечного наклона шкворня.

Рисунок 1 – Углы установки передних колес

Угол развала – угол между вертикальной плоскостью и плоскостью переднего колеса, наклоненного в наружную сторону (рис. 1). Этот угол необходим для того, чтобы колесо при движении автомобиля занимало вертикальное положение. При движении автомобиля под действием нагрузки происходит некоторый прогиб деталей, определяющих положение передних колес, имеющиеся зазоры в подшипниках и втулках шкворней выбираются и колесо занимает почти вертикальное положение. Отсутствие угла развала может привести к наклону колеса внутрь, что нарушает правильность его качения. Величина угла развала колес автомобилей Газель составляет +0°30’.

Схождение колес – поворот передних колес на некоторый угол внутрь, вследствие чего расстояние между ободами колес впереди меньше, чем сзади (рис 1). Схождение колес необходимо для того, чтобы обеспечить их параллельное качение. Сила сопротивления качению, возникающая при движении автомобиля, стремится повернуть колесо наружу, при этом выбираются зазоры и оба колеса катятся параллельно друг другу без бокового проскальзывания. Правильное схождение колес является обязательным условием хорошей сохранности шин, неправильное схождение вызывает ускоренный и неравномерный износ. Величина схождения колес, определяется как разность (Y-X) расстояний между ободами колес (или шинами) спереди X и сзади Y. Для автомобилей газель величина схождения передних колес равна разности Y-X в пределах от 0 до 3 мм. Колеса при этом должны стоять в направлении прямолинейного движения.

Рисунок 2 – Углы поворота и схождение передних колес автомобиля Газель

Рисунок 3 – Нерегулируемые параметры подвески автомобиля Газель

Порядок регулировки передних колес автомобиля Газель.

Перед регулировкой убеждаемся в надежном креплении элементов рулевого управления и отсутствии люфтов в подшипниках ступиц передник колес.

Автомобиль устанавливаем на ровной горизонтальной площадке.

Если нет специальной линейки, измерить разность расстояний между колесами можно с помощью рейки длиной 1,5 м и глубиномером штангенциркуля.

Начинаем измерение с передней стороны от оси колес.

Вращая тягу, устанавливаем величину схождения. Если тяга не поворачивается, обрабатываем резьбу наконечников проникающей жидкостью.

Когда нужны регулировки?

Настройка необходима, если при движении машину постоянно уводит в одну или другую сторону из прямолинейного движения. Также о необходимости настройки говорит изношенность покрышки только с одной стороны или неравномерный износ. Если это заднеприводный автомобиль, дополнительно проверяют, требуется ли регулировка развала схождения задних колес. При визуальной диагностике протектора на передней оси рекомендуется тщательно проверить состояние желоба. Важны его края. Когда кромки желоба одинаковые, то это хороший знак и причин беспокоиться нет. Если один из краев желоба заостренный, а другой нормальный, значит, проблема есть.

Однако это важно только при спокойной манере вождения. Регулировка также необходима, если есть определенные трудности при выполнении некоторых маневров

Приступаем к работе: развал

Если выполняется регулировка развала-схождения передних колес, то их устанавливают в прямом направлении. Далее в верхней и нижней точке делают отметки. Затем к крылу прикладывают отвес и измеряют расстояние между шнуром и ободом.

Машину нужно откатить вперед так, чтобы колесо сместилось на 90 градусов, и далее нужно выполнить те же замеры. Для работ необходимо демонтировать колесо. Также выкручивают болты, которые соединяют амортизатор с поворотным кулаком. Затем двигают кулак на расстояние, полученное в результате измерений. Вот и все – угол отрегулирован. Теперь следует все собрать обратно и выполнить замеры снова. Норма развала колес для переднеприводного авто составляет -1/+1 мм. В случае с заднеприводными — +1/+3 мм.

Что представляет собой развал схождение?

Развал — это угол, образованный вертикалью и плоскостью колес. С помощью него возникает тесный контакт между шинами и дорожным покрытием. Грамотно выставленные углы и схождение колес гарантируют полноценную работу подвески. Если они в один момент начнут отклоняться от нормальных показателей, то это повлечет за собой разные проблемы. К примеру, управляемость автомобиля станет хуже, возрастет нагрузка на шрусы или сайлентблоки.

Каждый водитель должен регулярно производить измерение развала и углов схода. Но поскольку подобные операции в автомастерской стоят немалых денег, водители ищут способы сэкономить. Они проводят работу самостоятельно в своем гараже. Прежде чем приступить к регулировке развал схождение своими руками, необходимо изучить признаки нарушений, а также инструкцию по правильной работе.

Замер и выставление схождения

Для измерений понадобится телескопическая линейка и ровная поверхность. Колеса устанавливаются параллельно друг другу. Дальнейший алгоритм регулировки схождения своими руками выглядит следующим образом:

  • Мелом наносятся риски с внутренней стороны колеса возле обода диска;
  • Линейка закрепляется между колесами таким образом, чтобы она не задевала деталей и узлов подвески;
  • Машина прокатывается вперед, телескопическая линейка продвигается назад. Следует следить за закреплением измерительного инструмента;
  • Шкала линейки отобразит разницу расстояния.

Допустимое расхождение значений – 1 мм. При превышении требуется корректировка схождения. Производится при помощи регулировки длины рулевых тяг. Если разница измерений носит отрицательный характер, то крепление тяги уменьшается. Если показатель положительный, то длина тяги увеличивается.

После проведенных манипуляций, замеры повторяются. Схождение корректируется до допустимых значений. Если расхождения больше, то процедура повторяется.

Для чего предназначена линейка для схождения колес грузовых автомобилей

Конструкция, с помощью которой ведется контроль за процессом схождения колес машин, предназначена для того, чтобы регулировать и правильно определять углы. На сегодняшний день существует две модификации данного устройства, которое пользуется популярностью у многих автомобилистов:

  • линейка ПСК-Л, которая предназначена для того, чтобы контролировать схождение передних колес транспортного средства;
  • устройство ПСК-ЛГ необходимо для контроля схождения колес грузовых и легковых машин.

Вам это будет интересно О зимних шинах Фредештайн (Vredestein)

Только при условии, что управляемые колеса будут установлены с соблюдением всех правил и требований, устойчивость машины будет повышаться. Правильное схождение также способствует тому, что транспортным средством будет легче управлять, безопасность при движении повысится в несколько раз, износ запчастей и колес снизится, как и расход топлива.

Важно!

Использование линейки ПСК-ЛГ возможно только на СТО или в автомобильном хозяйстве. На сегодняшний день у многих опытных автомобилистов такое устройство есть в гараже, поскольку в индивидуальном порядке используют его для обслуживания своего транспорта.

Инструкция

Перед началом регулировки развала-схождения в обязательном порядке следует проверить ходовую часть автомобиля. При необходимости нужно отремонтировать ее, заменив изношенные узлы, детали подвески. Кроме того, перед работой нужно выровнять давление в шинах, разгрузить багажник.

Инструменты и материалы

Для выполнения регулировки развала-схождения своими руками понадобятся следующие предметы и инструменты, найти которые не составит труда:

  • линейка;
  • мел;
  • стандартный набор гаечных ключей;
  • шнур с отвесом.

Работы следует выполнять на ровной площадке со смотровой ямой или подъемником.

Наши действия

На сегодняшний день чаще всего на дорогах встречаются машины с реечным рулевым управлением, передней подвеской типа МакФерсон.

Чтобы произвести регулировку схода-схождения, нужно выполнить следующие последовательные действия:

  1. Установить автомобиль на яму или подъемник, обеспечив беспрепятственный доступ к рулевым тягам.
  2. Разблокировать замок колонки руля, после чего повернуть каждое колесо из одного крайнего положения в другое. После этого установить их в центральное положение.
  3. С помощью линейки найти точку, которая находится посередине расстояния между двумя шаровыми опорами.
  4. Замерить диски колес по внутренней стороне. Вначале определить расстояние от одной передней кромки до другой, а затем – от одной задней кромки до другой. Разница этих величин как раз представляет собой угол развала. Полученные данные сравнить с техническими нормами для конкретного авто.
  5. Для регулировки требуется ослабить контргайку рулевой тяги, прокручивать муфты соединения до тех пор, пока угол установки одного колеса не совпадет с другим.
  6. С помощью отвеса измерить разницу между нижним и верхним краем колесного диска. В норме разница не должна превышать 0,3-0,5 см. На основании полученных данных высчитать угол.

Самостоятельная регулировка колес позволит значительно сэкономить. С другой стороны, неправильно выполненная работа может привести к отрицательным результатам. Поэтому для современных машин лучше подойдет профессиональный автосервис.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
