Замена датчика скорости ВАЗ 2114: что нужно знать

Не работает спидометр на ВАЗ 2114

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

  • Откройте крышку капота своего автомобиля;
  • Уберите адсорбер для удобства;
  • Найдите в районе ШТРУСа провод, идущий собственно на датчик;
  • Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

  • плоская и крестовая отвертки;
  • плоскогубцы;
  • набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Где находится датчик детонации

Для того чтобы найти ДД необходимо открыть капот и взглянуть на мотор. Между вторым и третьим цилиндром расположился блок датчика детонации. Если мотор 16-клапанновый, то из-за большего разъема, датчик может быть менее заметным, хотя расположен он в том же месте.

Датчики детонации бывают двух типов: широкополосные и резонансные. Резонансные датчики могут уловить лишь определенную детонационную чистоту и по форме напоминают бочку. Широкополосный датчик, с помощью шума определяет всю полосу детонации целиком и по форме больше похожи на таблетку. В основном на автомобилях используются широкополосные, .

Меняем датчик скорости на ВАЗ-2115 своими руками

В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:

  • код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
  • код Р0503 – о прерывающемся сигнале.

Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива

Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу. Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке»

Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».

Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.

В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.

Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:

  • отвертки – фигурная и плоская;
  • плоскогубцы;
  • гаечные ключи – на 10 и 21.

Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.

Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.

Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.

Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.

Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.

Типы устанавливаемых измерителей

Замена датчика скорости своими руками для ваз 2115 мало, чем отличается от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как Лада Калина, Гранта либо Приора. Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

  • Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
  • От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении. Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства. Аккуратно! Чтоб не разбить квадратное окошко.

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса. Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Новейшая версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога. Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР. Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется на его боковом пояске.

Значки на панели приборов ВАЗ 2115

Картинка становится интерактивной при наведении курсора.

  1. Шкала температуры тосола (антифриза). Когда стрелка в красной зоне — двигатель перегревается.
  2. Шкала вращения коленвала. Когда стрелка в красной зоне — достигнута предельная частота вращения.
  3. Левый сигнал включения поворотников.
  4. Правый сигнал включения поворотников.
  5. Шкала скорости движения машины.
  6. Шкала уровня бензина в баке.
  7. Сигнал «бензоколонка» появляется, когда в баке остается 6-7 литров горючего.
  8. Сигнал «лампа» появляется, когда включается наружный свет (габариты).
  9. Сигнал «знак восклицания» появляется, когда жидкость в гидроприводе тормозов падает ниже минимальной отметки.
  10. Сигнал «фара » появляется, когда включается дальний свет.
  11. Кнопка, которая служит для настройки часов и сброса суточного километража.
  12. Счетчик пробега.
  13. Сигнал «красный треугольник» появляется, когда включается аварийка.
  14. Сигнал «двигатель» (чек) мигает при запуске и появляется, когда обнаружены неполадки в работе двигателя.
  15. Часы/температура. Переключается кнопкой 11.
  16. Сигнал «аккумулятор» появляется, когда обнаружены проблемы с зарядом аккумулятора (порвался или ослаб ремень генератора, генератор вышел из строя и другие).
  17. Сигнал «Р в кружочке» появляется когда авто становится на ручник.
  18. Сигнал «лампа» появляется, когда возникает недостаточное давление масла двигателя.
  19. Резервная лампа.

Более полно обозначения на приборной панели освещены в блоге.

Ответ понравился? Да 1 Нет

ВАЗ (Lada) 2113/2114/2115 Значки на панели приборов ВАЗ 2114

15.03.2014, 14:28 | 17k 1

ВАЗ 2115 ЗАМЕНА ДАТЧИКА СКОРОСТИ

Прежде чем приступать к замене датчика скорости, рекомендуем осмотреть подключаемую к нему колодку и провода на предмет обрыва. Если с ними все в порядке и дело только в датчике, вам понадобятся следующие инструменты для его замены. Чтобы заменить измерители двух первых типов:

  • Отвертка шлицевая (плоская)
  • Плоскогубцы (пассатижи)
  • Крестовая отвертка

Чтобы заменить измеритель третьего последнего типа:

  • Головка на 10 с удлинителем и трещоткой (либо ключ на 10 при их отсутствии)
  • Отвертка плоская (шлицевая)
  • Крестовая отвертка
  • Ключ на 22

Дополнительный инструмент:

  • Очиститель тормозов
  • Металлическая щетка
  • Ключ на 22
  • Чистая ветошь

Начинаем замену

Итак:

  • Сначала снимаем с машины впускной патрубок с корпусом фильтра.
  • Очищаем поверхности коробки металлической щеткой при сильном загрязнении вокруг датчика.
  • Затем смываем грязь, при помощи очистителя тормозов и протираем поверхности и измеритель ветошью.
  • Если у нас тросовый привод спидометра, то сначала откручиваем трос от измерителя рукой либо плоскогубцами.
  • Иногда бывает, выкручивается и сам датчик.
  • Тогда надо придерживать датчик,  используя ключ на 22 либо рукой.
  • Снимаем сам датчик.

Порядок работ

Первый и второй тип выкручиваются рукой либо ключом на 22 с оси привода.

Снимаем датчики первых двух типов

https://youtube.com/watch?v=9zbNx0doWqs

Итак:

  • Чтобы снять новый, необходимо открутить его гайку, воспользовавшись ключом на 10 (удобнее головкой с удлинителем и трещоткой).
  • Затем поддеваем и вытаскиваем его.

Поддеваем и вытаскиваем измеритель третьего типа

  • Датчик третьего образца устанавливается непосредственно в коробку, поэтому,  когда вы его достанете, он будет весь в масле.
  • Протираем его и закрываем окно в корпусе коробки чистой ветошью, чтобы предотвратить попадания внутрь ее посторонних предметов и мусора.

Теперь устанавливаем новый, и можем собирать в обратной последовательности. Как видите, все не так уж сложно. Для своей конкретной модели авто и типа измерителя вы можете посмотреть видео.

Источники

  • masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-skorosti-vaz-2115-216
  • avtozam.com/vaz/2115/obsluzhivanie-i-zamena-datchika-skorosti/
  • osensorax.ru/dvizhenie/datchik-skorosti-vaz-2115
  • drive2.ru/l/475611897610109027/

Диагностика датчика скорости и всей цепи

Проверка обрыва проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом. Для этого отсоединяем колодку с 3 проводами от датчика и визуально осмотрим ее. Колодка с тремя проводами – питание, сигнал и масса. Если все провода в порядке, приступаем к дальнейшему осмотру.

Проверка привода датчика

Далее проверяем привод датчика, который выходит из кпп. Поддомкратим любое переднее колесо автомобиля и начинаем его крутить, при этом смотрим на сам привод датчика. Он должен крутиться легко без заеданий и хруста. Пальцем можно потрогать равномерно от крутится или нет. Если с приводом все в порядке переходим к дальнейшей диагностике. Если нет, потребуется замена привода.

Проверка обрыва цепи питания

Теперь с помощью контрольки или мультиметра проверим подается ли питание на колодку датчика. Проверяем отверткой с индикатором. Один конец цепляем на +АКБ вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Потом проверяем питание один конец на (-)АКБ второй в разъем №1, включаем зажигание, смотрим, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, подключаем один конец к питанию АКБ, второй к сигнальному на датчике №2, крутим колесо желательно быстро, лампочка должна моргать.

Если после всех диагностических процедур проблем не выявлено, обрыва цепи нет, привод датчика на коробке в норме, значит следует произвести замену датчика.

Датчики ВАЗ 2115: признаки неисправности РХХ и прочих систем двигателя

Дорога есть дорога и любая нештатная ситуация или мелкая поломка может быть решена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки. Первый ВАЗовский инжекторный мотор появился как раз на семействе Самара 2. Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Проверка

О неисправности ДПРВ можно судить по коду ошибки и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме питания А (12 В). Остальные клеммы не должны быть под напряжением.

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

  1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
  2. На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
  3. Вывернуть крепежный болт и снять его вместе с термозащитным экраном.

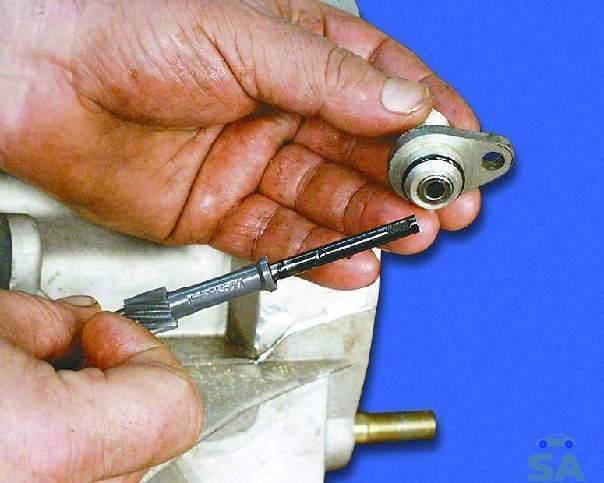

  4. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
  5. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
  6. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
  7. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

  1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
  2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
  3. Ключом «на 13» отвернем две гайки крепления поперечины.
  4. Затем нужно опустить заднюю часть коробки передач.
  5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

  1. ДС выкручиваем против часовой стрелки.
  2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.
  1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
  2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

Рекомендуем:

Как правильно переключать скорости на коробке передач

ВАЗ 2115

  1. Сначала надо снять с автомобиля патрубок с корпусом фильтра.
  2. Очистить поверхность коробки щеткой из металла вокруг датчика.
  3. Затем смыть грязь, при помощи очистителя и протереть поверхность.
  4. Придерживаем датчик, используя при этом ключ на 22.
  5. Далее остается снять сам датчик.

Причины поломки датчика скорости

Как только водителем замечен хоть один признак из указанных, необходимо в первую очередь проверить качество проводки, которая ведет от панели управления к анализатору, а также качество контактов.

Эти два пункта могут являться как отдельной поломкой в том случае, если ДС исправен, так и прямой причиной выхода датчиков из строя. Некачественная проводка и плохие контакты могут вызывать короткие замыкания из-за которых датчик выходит из строя.

Нужно внимательно осмотреть провода на наличие обрывов, заломов, оплавлений, нарушений изоляции и исправить все найденные недочеты.

После чего необходимо тщательно проверить контакты, а если возникла необходимость, удалить с них грязь и, если есть возможность, покрыть какой-нибудь защитной смесью.

Нелишним будет осмотреть тросик спидометра, который также может стать причиной поломки датчика скорости из-за разрывов и повреждений.

После этого можно начинать диагностику самого прибора, начав с оценки его внешней целостности — механических повреждений, коррозии, загрязнений. Если внешне анализатор выглядит нормально, можно проверить его при  помощи тестеров.

Существует два способа проверки ДС, которые подходят для детекторов, работающих по принципу Холла (описан выше).

Первый способ подразумевает демонтаж устройства и подключение его к вольтметру. Прежде всего необходимо определить — какая клемма за что отвечает — и, согласно полученным данным, подсоединить датчик к тестеру.

При втором способе детектор остается под капотом, а автомобиль поднимается при помощи домкрата так, чтобы колеса не касались пола. По способу, описанному выше, подключить вольтметр к ДС, после чего начать крутить колесо. Проследить за данными тестера.

Есть еще способ проверки, если отсутствует вольтметр. Для этого понадобится участие контрольной лампы. Необходимо поднять автомобиль, как в предыдущем способе. С датчика скидывается импульсный провод, после чего запускается двигатель. При помощи лампы необходимо определить «+» и «-». Контролька соединяется с сигнальным проводом, после чего вращаем колесо. Если в результате этого виден «минус», прибор исправен.

Рекомендуем купить

Как проверить датчик детонации

Производить замену нужно только проверенного и неработающего датчика детонации. Поэтому перед заменой необходимо произвести проверку. Для этого не нужно особых знаний, главное запастись мультиметром. Подключаем мультиметр и производим замыкание контактов. В случае исправности, на мультиметре будет отображаться бесконечные цифры. Если же датчик не исправен, то значения могут не отображаться, либо быть в 10 степени.

Прежде чем производить проверку ДД, необходимо понять какой он — одноконтактный или двухконтактный.

Проверка производится при выключенном зажигании. При использовании двухконтактного датчика, он должен был отсоединен от аккумуляторной батареи.

Как произвести проверку, пошаговая инструкция:

  • Берем мультиметр и переключаем на 200 мВ;
  • После этого замыкаем щупы на контактах, не зависимо от того, где находится плюс и минус;
  • Находим твердый предмет и в момент подключения мультиметра ударяем по датчику;
  • Смотрим на значения, которые отобразились. От 20 до 40 мВ — это нормальные значения, которые могут варьироваться от силы удара.

Если мультиметр не показал верное значение, то необходимо заменить неработающее устройство.

Признаки неисправности датчика скорости

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам:

  • Некорректно или полностью не работает спидометр, а также одометр. В частности, его показатели или не соответствуют действительности или «плавают», причем сумбурно. Однако чаще всего спидометр не работает полностью, то есть, стрелка указывает на нулевую отметку либо бешено скачет, подвисает. То же касается одометра. Он неверно указывает пройденное автомобилем расстояние, то есть, он попросту не отсчитывает пройденное автомобилем расстояние.
  • У автомобилей с автоматической коробкой переключения передач непосредственно переключение происходит рывками и в неподходящий для этого момент. Происходит это по той причине, что электронный блок управления коробкой-автомат не может правильно определить значение движения машины и происходит, по сути, случайное переключение. При движении в городском режиме и на трассе это опасно, поскольку автомобиль может вести себя непредсказуемо, то есть, переключение между скоростями может быть сумбурным и нелогичным, в том числе очень быстрым.
  • У некоторых автомобилей электронный блок управления двигателем (ЭБУ) в принудительном порядке отключают антиблокировочную систему тормозов (АБС) и/или систему контроля тяги мотора. Делается это, во-первых, для обеспечения безопасности движения, а во-вторых, для снижения нагрузки на элементы двигателя в аварийном режиме.
  • На некоторых автомобилях ЭБУ в принудительном порядке ограничивает максимальную скорость и/или максимальные обороты двигателя. Делается это также в целях безопасности движения, а также дял снижения нагрузки на двигатель, в частности, с тем, чтобы он не работал при низкой нагрузке на высоких оборотах, что вредно для любого мотора (работа вхолостую).
  • Активизация на приборной панели сигнальной лампы Check Engine. При сканировании памяти электронного блока управления в ней зачастую обнаруживаются ошибки с кодами р0500 или р0503. Первая говорит об отсутствии сигнала от датчика, а вторая — о превышении значения указанного сигнала, то есть, превышения его значения допустимых инструкцией пределов.
  • Увеличенный расход топлива. Это происходит по той причине, что ЭБУ выбирает неоптимальный режим работы двигателя, поскольку в основе ее принятия решений лежит комплекс информации от нескольких датчиков двигателя. По статистике перерасход составляет порядка двух литров топлива на 100 километров пути (для автомобиля ВАЗ-2114). Для автомобилей с более мощным мотором значение перерасхода, соответственно, будет увеличиваться.
  • Снижаются либо «плавают» обороты холостого хода. При резком торможении автомобиля обороты также резко снижаются. У некоторых автомобилей (в частности, у некоторых моделей автомобильной марки Chevrolet) электронный блок управления в принудительном порядке отключает двигатель, соответственно, дальнейшее движение становится невозможным.
  • Снижаются мощность и динамические характеристики автомобиля. В частности, машина плохо разгоняется, не тянет, особенно в нагруженном состоянии и при движении в гору. В том числе, если она буксирует грузы.
  • У популярного отечественного автомобиля ВАЗ Калина в ситуации, когда не работает датчик скорости, либо возникают проблемы с сигналами от него на ЭБУ, блок управления в принудительном порядке отключает электрический усилитель руля на машине.
  • Не работает система круиз-контроля на машинах, где она предусмотрена. Электронный блок отключается ее принудительно в целях безопасности движения на трассе.

Стоит оговориться, что перечисленные признаки неисправности могут быть также симптомами проблем с другими датчиками или прочими узлами автомобиля. Соответственно, необходимо провести комплексную диагностику автомобиля с помощью диагностического сканера. Возможно в памяти электронного блока управления сформировались и хранятся другие ошибки, связанные с другими системами автомобиля.

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 установлен в приемном гнезде привода спидометра в высшей части корпуса МКПП. К нему есть доступ как сверху, при открытом капоте, так и снизу автомобиля, при установке его на смотровую яму.

ДС делает несколько функций, таких к примеру, как:

  • передача данных на спидометр о скорости передвижения автотранспортного средства
  • поддержка обычной деятельности РХХ
  • передача сигналов на ЭБУ для поддержания оборотов, соответственных режиму езды

В связи с выполняемыми задачками он подключается к контроллеру и спидометру через монтажный блок в моторном отделе. В электронной схеме ДС задействован через предохранитель, установленный в кабине, на реле вентилятора печки.

При дефектах в полосы датчика скорости на дисплее бортовика автомобиля загораются последующие сигналы:

  • Р0500 — эта ошибка извещает об отсутствии сигнала от ДС
  • Р0503 — эта ошибка возникает на экране при неуравновешенном, прерывающемся сигнале от ДС

Возникновение схожих ошибок призывает водителя направить внимание на это участок в электросхеме мотора и нередко их предпосылкой является отсутствие либо окисление контактов. Все же, если появляются и вторичные признаки отказа ДС, то появляется необходимость в его проверке либо подмене

К таким признакам может относиться:

  • неуравновешенная работа либо полный отказ указателя скорости на приборной доске
  • плавающие обороты на малом газу, может быть самовыключение мотора
  • завышенный расход горючего
  • сниженная мощность агрегата

Эти признаки могут проявляться при отказах и в других системах автомобиля, к примеру в топливной, но при одновременном появлении ошибки на экране компьютера и какого-либо из перечисленных признаков следует проверить работоспособность ДС.

  1. Сперва нужно проверить наличие контактов в цепях и на устройствах, также целостность проводки в электронной цепи ДС, прозвонив ее.
  2. Для проверки датчика без его снятия нужно установить машину на ровненькую площадку, зафиксировать механическими колодками и при помощи домкрата поднять левое фронтальное колесо. Приготовленный заблаговременно вольтметр подключить к контактам ДС и руками придать вращение поднятому колесу. Во время раскрутки колеса нужно смотреть за показаниями вольтметра. Если напряжение и частота, показываемые устройством вырастают в соответствие с оборотами колеса, то датчик работоспособный.
  3. Не требуется снятия ДС и еще при одном методе. Заблаговременно приготавливается «контрольная лампочка». При помощи домкрата подымается левое колесо и к контактам ДС присоединятся контактные провода «контрольки». Если при раскрутке колеса лампочка зажигается, то ДС исправен.
  4. Если прибегнуть к третьему методу, то в данном случае нужно снять датчик и проверить при помощи вольтметра входное и выходное напряжение.

https://youtube.com/watch?v=rJC6eudWRLA

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри…

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
