Все датчики ВАЗ-2112 16 клапанов и их расположение: схема и описание

Датчики неоценимые помощники


Ваз 2110 инжектор датчик коленвала

Как и говорилось выше, электронная система не справлялась бы со всеми возложенными задачами, если бы не датчики. Именно они передают на главный блок информацию, необходимую всей системе инжектора.

Регулятор воздуха


Ваз 2110 инжектор датчик температуры

Для того чтобы узнать, сколько топлива нужно подать в двигатель ЭСУД необходимо знать, сколько воздуха в него поступает, ведь эти два элемента взаимосвязаны. Из количества воздуха определяется количество бензина. И за определение количества воздуха отвечает обычно датчик воздуха, который измеряет количество всасываемого двигателем воздуха в кг/ч. Основные недостатки ДМРВ:

  • Влага, которая поступает с воздухом (она мешает нормально функционировать);
  • Завышение показаний, что происходит в большинстве случаев на малых оборотах (как правило, завышение не переваливает черту в 10-20 процентов);


Ваз 2110 инжектор датчик топлива

  • Неравномерная работа автомобильного агрегата на холостом ходу;
  • Проблемы с запуском двигателя;
  • Неожиданная остановка мотора после мощностного режима;
  • Увеличение расхода топлива и т. д.

Принцип работы регулятора воздуха:

  • Регулятор данного типа имеет 3 чувствительных элемента в своей конструкции. Они устанавливаются в потоке всасываемого воздуха и один из элементов определяет температуру воздуха, а остальные 2 – нагреваются до установленных температур.
  • Расход воздуха определяется путем измерения мощности электричества, которая поддерживает заданные температуры.
  • Регулятор воздуха наделен также специальной сеткой, которая также устанавливается в потоке всасываемого воздуха.


Ваз 2110 инжектор датчик холостого хода

Таким образом, данные от регулятора поступают на контроллер, который использует уже свои данные и таблицы, соответствующие сигналу массового расхода топлива.

Датчик включения вентилятора


Ваз 2110 инжектор датчика уровня топлива

Этот датчик предназначен для включения вентилятора, который охлаждает двигатель автомобиля Ваз 2110. Имеет свои преимущества:

  • Сверхнадежность, которая обеспечивается твердым наполнителем, расширяющимся при повышении температуры;
  • Датчик включения вентилятора наделен подпружиненным рычагом, который полностью исключает различные дефекты;
  • Регулятор исключает образование искр, который может происходить в результате мгновенного соединения контактов;
  • Надежная конструкция датчика (если покупать качественный) позволяет увеличить эксплуатационный срок службы на много лет).


Ваз 2110 инжектор датчики неисправности

Принцип работы данного датчика заключается не только в том, что он дает возможность вентилятору быстрее включаться. Этот регулятор позволяет работать вентилятору даже при движении на скорости.

Датчик коленвала

Этот датчик является основным и по его показаниям определяется время подачи искры и топлива. Представляет деталь собой кусок магнита с катушкой тонкого провода. Преимущества:

  • Выносливый;
  • Работает в паре со шкивом коленвала;
  • Когда выходит из строя, двигатель останавливается или ограничивает обороты до 3500 об/мин.

Регулятор устанавливается на корпусе масляного насоса и находится от вершины зубцов шкива на расстоянии 1 мм.

Датчик температуры ОЖ


Ваз 2110 инжектор датчики температуры

Является сродни подсосу на карбюраторных двигателях. Другими словами, основным функциональным назначением данного датчика является регулировка топлива – чем холоднее двигатель автомобиль, тем богаче будет топливо. Кроме того, данный датчик формирует команды, связанные с включением вентилятора. Очень надежен и необходим. Основные неисправности:

  • Нарушение электрического контакта внутри самого регулятора;
  • Нарушение изоляции проводов, находящихся вблизи троса акселератора;
  • Датчик может отказать в работе, если вентилятор включится на холодном двигателе;
  • Возможны трудности с запуском горячего двигателя;
  • Возможен повышенный расход топлива, если датчик выходит из строя.

Датчик скорости

Подает информацию на контроллер, касательно скорости автомобиля. Надежен, хотя и не так, как остальные регуляторы. Основные неисправности:

  • При выходе из строя этого датчика возможно ухудшение ездовых характеристик, хотя и незначительное;
  • Двигатель может глохнуть на холостых оборотах.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

  • 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
  • 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
  • 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
  • 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
  • 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
  • 24 – лямбда-зонд или датчик кислорода (см. выше);
  • 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
  • 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
  • 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

  1. ДПКВ;
  2. Лямбда-зонд;
  3. Датчик скорости;
  4. РХХ;
  5. ДПДЗ;
  6. ДМРВ;
  7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

  • Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
  • Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео

Замена датчика температуры на ВАЗ 2110 за 5 мин! Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.

Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

  • Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
  • При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

На каких двигателях ваз есть датчик фаз

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя. Перечислим все элементы по одному:

Перечислим все элементы по одному:

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Важно понять, где находятся следующие элементы:

Местоположение датчика фаз указано в предыдущей главе.

Датчик фаз нива шевроле как проверить

Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Перечислим артикулы остальных датчиков:

  • ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
  • ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
  • ДПДЗ: 2112-1148200;
  • РХХ: 2112-1148300-02;
  • ДПКВ: 2112-3847010, -01, -03, -04;
  • ДТОЖ: 2112-3851010, -01, -02, -05;
  • Датчик скорости: 2110-3843010-13, -18;
  • ДПРВ: 2112-3706040, -02, -03;
  • ДД: 2112-3855020, -01, -02, -03;
  • Датчик давления масла: 2106-3829010, -01, -02;
  • Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
  • Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Проверка датчика температуры ОЖ ВАЗ 2110

Характеристика ДТОЖ

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.

Принцип работы

В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.

Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.

В каких случаях необходимо менять?

Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда находится под давлением, поэтому если на ВАЗ 2112 датчик стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.

Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:

  • пропадает контакт на внутренней плате устройства;
  • появляются пробои в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

  1. Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
  2. Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
  3. При езде на не прогретом силовом агрегате выхлоп будет плохим.
  4. Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
  5. На транспортном средстве может увеличиться расход потребляемого горючего.

Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Пошаговая диагностика

  • Устанавливаем машину на смотровой канал. В качестве альтернативы используем гидравлический подъемник;
  • Открываем капот для улучшения зоны видимости;
  • Из-под днища отвинчиваем шесть винтов – крепежей металлической защиты. Извлекаем ее с посадочного места;
  • Под корпусом выпускного коллектора предустановлен ДД. Аккуратно поддеваем колодку с проводами, разъединяем контакт;
  • Подводим к концевикам клеммы мультиметра;
  • Замеряем фактическое сопротивление, сопоставляем полученные результаты со стандартами, которые указаны в инструкции по эксплуатации;
  • На основании полученных данных принимаем решение о целесообразности дальнейшего использования оборудования.

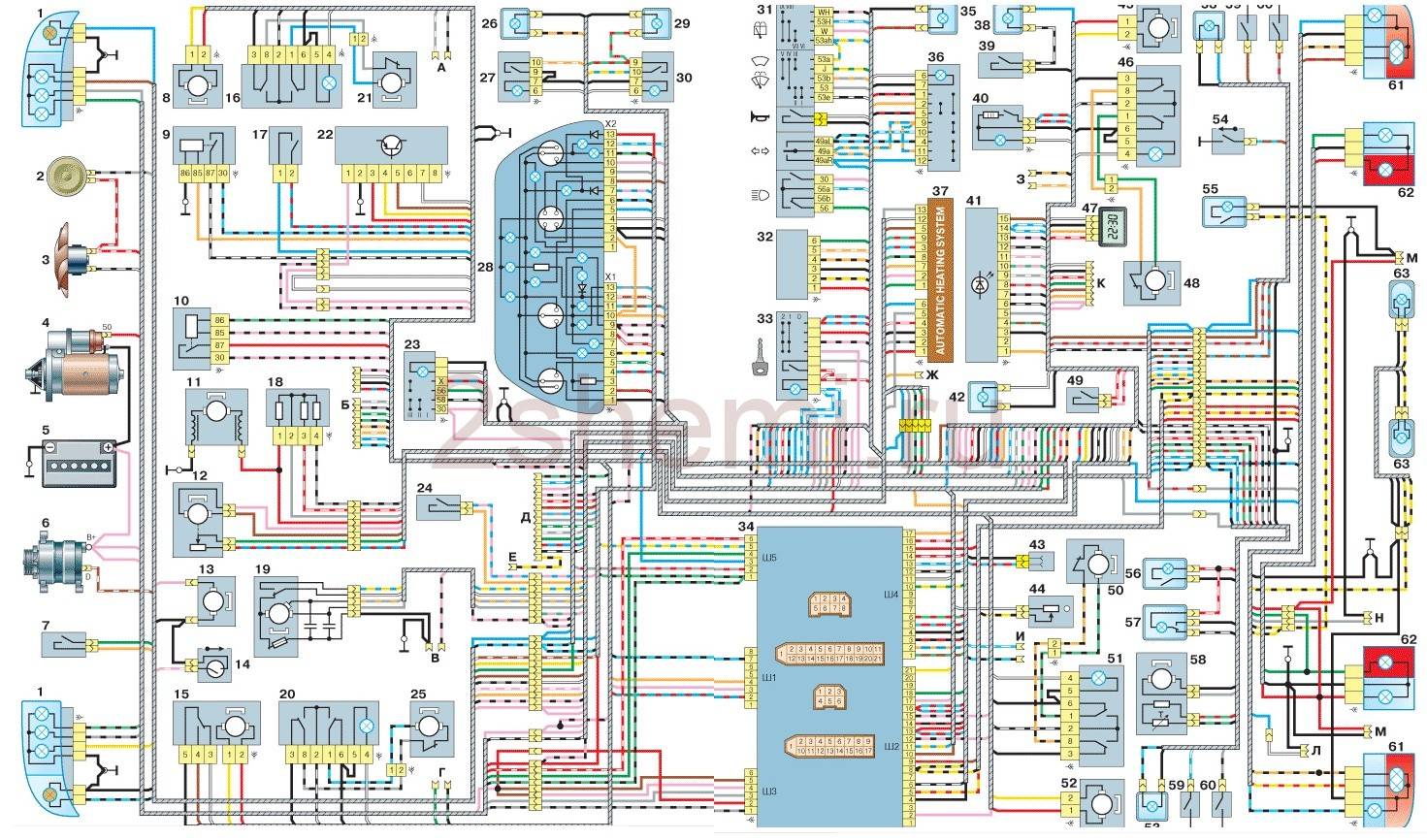

Схема электрооборудования ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

  • Из-за воздействия влаги нарушается работоспособность;
  • При малых оборотах датчик выдает повышенные показатели;
  • Устройство не может нормально работать при холостом ходу;
  • Могут возникать проблемы при пуске мотора;
  • После повышенного режима мощности двигатель может резко остановиться;
  • Увеличивается расход топлива.

https://youtube.com/watch?v=4Ln1XJet2E8

Как же работает этот датчик? Попробуем разобраться.

  1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
  2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
  3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
  4.  Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Накрылся ДМРВ? Не спешите покупать новый

Новый датчик стоит от 2 до 3,2 тыс. руб. Но прежде чем бежать в ближайший магазин или на авторынок, попытаемся привести в чувства старый. Такой способ реанимации не даёт 100% гарантию на восстановление работоспособности. Но попробовать стоит.

Сначала отключите клемму «минус» на аккумуляторной батарее. Демонтируйте датчик с автомобиля. Снимите его с корпуса воздушного фильтра. Разберите устройство с помощью крестообразной отвёртки. Будьте осторожны с платиновыми нитями, не касайтесь их руками и другими предметами. Чистите средством для карбюраторов. Брызните 3–4 раза жидкость на места, обозначенные стрелками на фото. Соберите ДМРВ и установите его на автомобиль.

Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.

Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

  • Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
  • При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Перечислим все элементы по одному:

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Важно понять, где находятся следующие элементы:

  1. ДПКВ;
  2. Лямбда-зонд;
  3. Датчик скорости;
  4. РХХ;
  5. ДПДЗ;
  6. ДМРВ;
  7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Перечислим артикулы остальных датчиков:

  • ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
  • ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
  • ДПДЗ: 2112-1148200;
  • РХХ: 2112-1148300-02;
  • ДПКВ: 2112-3847010, -01, -03, -04;
  • ДТОЖ: 2112-3851010, -01, -02, -05;
  • Датчик скорости: 2110-3843010-13, -18;
  • ДПРВ: 2112-3706040, -02, -03;
  • ДД: 2112-3855020, -01, -02, -03;
  • Датчик давления масла: 2106-3829010, -01, -02;
  • Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
  • Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Ремонт и замена своими руками

Если вы решили поменять устройство своими силами, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера производится следующим образом:

Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.

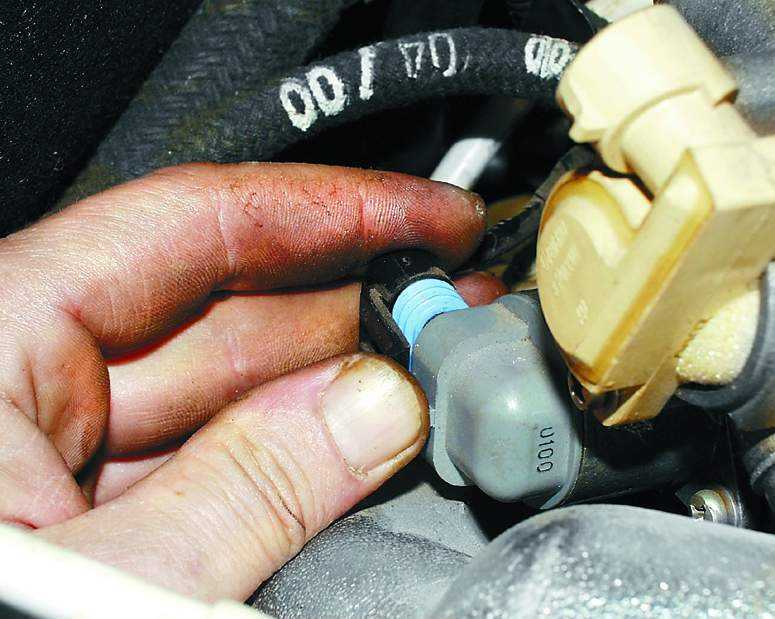

Далее, отсоедините от самого контроллера разъем с проводкой
На этом этапе важно запомнить, какая распиновка у этих элементов.
Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22
В данном случае регулятор может иметь определенные отличия в конструкции.
Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач

Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем

Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит вам более наглядно разобраться в процедуре замену контроллера (автор ролика — Авто Новости).

Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

В том случае, если на мультиметре показывается «-», а данный привод был подсоединен в плюсовой разъем, это свидетельствует о том, что необходимо поменять полюсность. Далее, производится диагностика привода, а также следует проверить работу спидометра во время движения либо при приподнятой передней части транспортного средства (чтобы колеса были на весу).

Если вы сомневаетесь в том, что сможете произвести всю процедуру самостоятельно и поменять контроллер правильно, то мы посоветуем обратиться за помощью к специалистам. В принципе, этот процесс не особо сложный, поэтому стоимость услуги замены будет не особо высокой. Для установки лучше использовать более качественный регулятор, чтобы в будущем не столкнуться с необходимостью его ремонта и замены.

Загрузка …

ЭСУД

Ваз 2110 инжектор датчик воздуха

Данная система устанавливается практически на все современные автомобили, и Ваз 2110 не исключение. ЭСУД это тот же инжектор, который в последнее время полностью вытеснил карбюраторный вариант, в силу своих явных преимуществ. Как известно, в отличие от карбюраторного двигателя, инжектор осуществляет впрыск и подачу топлива за счет форсунок(см.Форсунки ваз 2110 и их прочистка), управляемых электронной системой.Не только этим, но и другими преимуществами отличается электронная инжекторная система от карбюраторной. «Умная» электроника позволяет точно дозировать топливовоздушную смесь, что обеспечивает лучшие показатели в экономии топлива и мощности двигателя. Кроме того, благодаря инжектору обеспечивается экологическая составляющая – выброс вредных веществ в атмосферу уже не такой, как раньше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
