Диагностика двигателя по свечам зажигания

Налет в виде радуги

Зелено-бело-желтый оттенок центрального электрода может быть по нескольким причинам. Свеча при этом остается чистой.

Слишком бедная смесь вызывает неисправность карбюратора,
Вследствие притока воздуха от коллектора или отводы на систему пневмоусилителя или принудительного холостого хода,
Резкая смена хода на чрезмерную акселерацию,
Испарение охлаждающей жидкости из-под прокладок головки двигателя или впускного коллектора. Необходимо проследить за уровнем жидкости в охлаждающей системе. Данный перечень услуг желательно доверить специалисту. Проблема часто сопровождается белым выхлопом.

Рабочая часть покрыта черной сажей

Чёрные свечи зажигания – симптом, указывающий на слишком обогащенную горючую смесь (доля бензина увеличена сверх нормы). Поэтому топливо сгорает не полностью и образует слой сажи на стенках камеры и свечных электродах.

Дополнительный признак данной проблемы – дым черного или темно-сизого цвета из выхлопной. При перегазовках из трубы могут вылетать мелкие хлопья сажи.

Причин обогащения топливовоздушной смеси довольно много, самые распространенные выглядят так:

Пришел в негодность один из ключевых датчиков – расхода воздуха, температуры, положения дросселя либо содержания кислорода в выхлопе (лямбда – зонд). Контроллер активирует аварийную программу и готовит смесь по другим показаниям.
Неисправности карбюратора (засоры воздушных жиклеров, износ дроссельных заслонок и так далее).
Поломка регулятора давления в топливной магистрали.
Износ форсунок – распылители «переливают» и протекают при неработающем силовом агрегате.
Проблемы с искрообразованием – мощности электрического импульса не хватает для нормального воспламенения горючей смеси.

Есть и другие, не такие безобидные:

часть несгоревшего топлива проникает в картер и разжижает масло, ускоряя износ деталей мотора;
другая часть попадает в выпускной коллектор, отчего в нем периодически слышатся выстрелы;
сажа забивает дорогостоящий каталитический нейтрализатор – его приходится чистить или менять на новый;
резко сокращается срок службы свечей зажигания.

При работе на обогащенной топливной смеси мотор «захлебывается», наблюдается нестабильный холостой ход и пропуски циклов. Когда в камерах накопится некоторое количество сажи, нагретой до высокой температуры, возникает эффект «псевдодизель» – после выключения зажигания двигатель не желает глохнуть и делает 2–10 оборотов коленвала. Причина – раскаленная сажа, воспламеняющая горючую смесь без искры.

Карбюратор ВАЗ 2107, 2106, 2109, 2110

Более подробно хотелось бы остановиться карбюраторных автомобилях ВАЗ 2107, 2106, 2109, 2110, на что в первую очередь обращаться внимание если в них обнаружились черные свечи. В первую очередь обратите внимание на «поведение» двигателя, троит он или нет. Если троит и свеча черная и сухая, то грешить нужно на топливную систему, а если она мокрая, то на масло, которое проникло в камеру сгорания

Также проблема может быть и в зажигании, которое выставлено неправильно

Если троит и свеча черная и сухая, то грешить нужно на топливную систему, а если она мокрая, то на масло, которое проникло в камеру сгорания. Также проблема может быть и в зажигании, которое выставлено неправильно

В первую очередь обратите внимание на «поведение» двигателя, троит он или нет. Если троит и свеча черная и сухая, то грешить нужно на топливную систему, а если она мокрая, то на масло, которое проникло в камеру сгорания. Также проблема может быть и в зажигании, которое выставлено неправильно

Также проблема может быть и в зажигании, которое выставлено неправильно.

Обратите внимание на карбюратор, проверьте:

Вторую камеру – она должна быть сухая;
Правильно ли отрегулирован винт качества смеси;
Как отрегулирован уровень топлива в поплавковой камере – если неправильно, то в результате перелива будет обогащаться топливная смесь в результате свечи будут чернеть. Проверка должна осуществляться на перевернутом карбюраторе при снятой верхней крышке. Поплавок дожжен находится в 7-8 мм от уровня плоскости прокладки. На «Солексе» можно делать и 10 мм.
Правильно ли отрегулирован магнитный электроклапан.
Какое количество топлива в поплавковой камере – нормой считается 2.5 см от верхнего края камеры (при снятой верхней крышки) до поверхности бензина.
Проверьте автоподсос. Если он есть и неисправен, то в результате закрытой заслонки образуется обогащенная смесь, как итог, свечи черные.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать, если сломался ключ в замке зажигания?

А также нужно проверить состояние самой свечи, провода высокого давления (может пробивать на массу), трамблёра. Не забудьте про катушку зажигания, как ее проверить читайте тут .

Если же двигатель начинает троить не сразу, а после прогрева, то опять же пройдитесь по вышеуказанным пунктам, плюс, проверьте регулировку клапанов.

Признаки неисправности свечей

В случае некорректной работы свечей зажигания силовой агрегат начинает функционировать с ошибками. Он не выполняет необходимые функции, и для возобновления его работоспособности требуется срочная диагностика и помощь специалистов:

Запуск двигателя сопряжен с видимыми, серьезными затруднениями. Это является безусловным сигналом владельцу проверить ошибки двигателя и заменить свечи.
Характер работы двигателя меняется. Он троит, подергивается, у машины пропадает тяговитость, падает мощность.
Проблемы неисправных свечей тянут за собой резкое увеличение расхода бензина. Зажигание работает не постоянно, пропуская периоды. В итоге смесь полноценно не сгорает. Анализ выхлопных газов показывает высокую долю содержания СО.
Сколь бы сильно ни производилось давление на педаль газа, двигателю не удается набрать необходимые обороты, и работа идет с низкой мощностью.

Своевременно реагируя на признаки возможной неисправности свечей зажигания, можно избежать катастрофических проблем двигателя в будущем.

Определение неисправностей свечей зажигания

Проблема визуально определяется «невооруженным глазом» даже далеким от автомобиля человеком. Первым и определяющим показателем неисправности свечей выступает неравномерная работа автомобиля – он постоянно глохнет.

Неисправность не позволяет воспламениться бензиново-воздушной смеси внутри цилиндра. Вместо сгорания топливо устремляется в катализатор. Этот дефект можно учуять носом – аромат бензина весьма чувствительный.

Бензиновые моторы должны для эффективного процесса сгорания топлива поддерживать температуру внутри цилиндров порядка 400-500 градусов Цельсия. Лишь достигнув «критической» температуры, смесь без проблем воспламенится, полностью сгорая.

Высокотемпературный режим отрицательно влияет на работоспособность свечей. Все старые детали имеют наслоения в большей или меньшей степени.

Постепенно электроды обрастают отложениями и наростами, способными оказывать прямое воздействие на свечи, ухудшая качество искры. Нормальный, работоспособный электрод всегда обладает однороден, имеет равномерность цвета и формы, и никаких «артефактов» на нем присутствовать не должно.

Чистые детали без следов горения на электродах свидетельствуют об исправности свечей, мотор должен работать безукоризненно.

Симптоматика неисправности свечей зажигания

Владельцам автомобилей стоит начать беспокоиться, если проявляются определенные признаки и симптомы:

Автомашина «зависает» при выжатой педали акселератора «в пол», не увеличивая и даже теряя мощность.
Повышается чрезмерно расход горючего.
На контрольной панели загорается пиктограмма неисправности двигателя.
В холодное время года запуск двигателя сопряжен с трудностями.
На холостом ходу автомобиль работает неустойчиво.
Двигатель запускается через большой промежуток времени при работающем стартере либо вообще не заводится.
Машина внезапно глохнет.
Обнаруживаются вибрация силового агрегата, троение.

Точная диагностика проблемы предполагает необходимость выкрутить свечи. Перед тем, как это сделать, необходимо тщательно разогреть двигатель. Если ситуация позволяет, желательно проехать на автомобиле не меньше 250 км. Тогда результат визуального осмотра даст почти стопроцентную гарантию проверки.

Выкрученную свечу зажигания следует тщательно осмотреть на предмет каких-либо повреждений

Особенно важно изучить свечной кончик, контактирующий с цилиндром

Отличная, не утратившая рабочих свойств свеча может иметь незначительный коричневатый либо серо-коричневатый окрас отложений. Свечи и электрод остаются светло-серые.

Неизменность оттенка означает, что проблема кроется в чем-то ином, ведь свечи зажигания находятся в хорошем, работоспособном состоянии.

Загрязненные и поврежденные свечи способны спровоцировать многочисленные проблемы. При проблемном запуске двигателя всегда проверку начинают с азов – проверяют работоспособность свечей. Удовлетворительный результат внешнего состояния – показатель того, насколько хорошо работает двигатель.

Такая проверка должна производиться при регулярном техобслуживании автомобиля, а такжеы спонтанно – при подозрении на неполадки мотора.

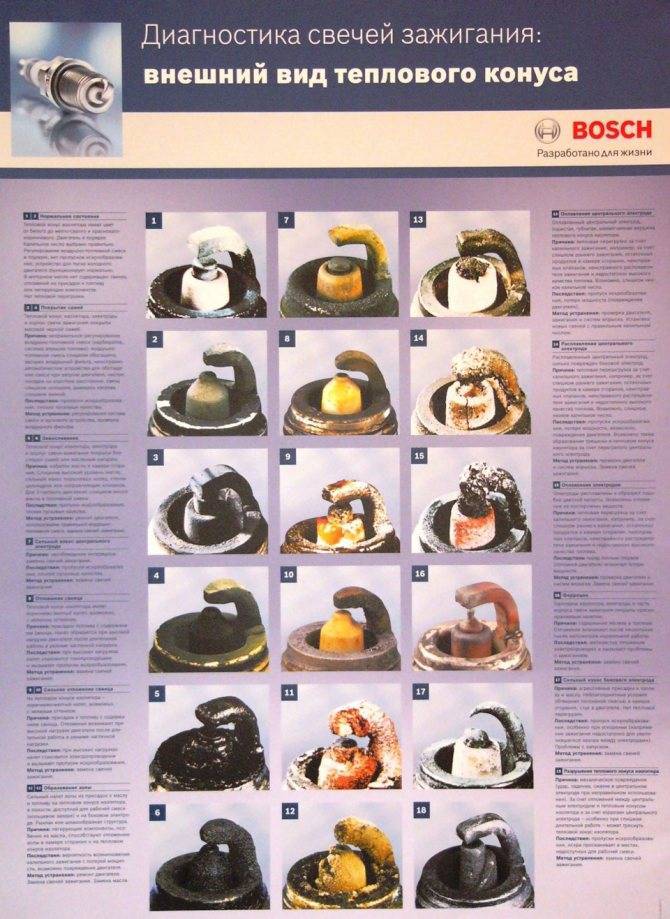

Как определить неисправность двигателя по свечам зажигания

По отложениям на электродах свечей зажигания, а так же по состоянию самих электродов и изолятора свечей зажигания можно самостоятельно определить (диагностировать) неисправность той или иной системы двигателя автомобиля.

Определяем неисправность двигателя по свечам зажигания

Нормальная свеча зажигания

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый, либо серовато-белый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем и сам двигатель работают нормально. Нет пропусков зажигания и перегрева.

Электроды свечи покрыты черной сажей

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о слишком богатой топливной смеси, поступающей в цилиндры двигателя. Возможной засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), регулятора ХХ, датчика кислорода (ДК), датчика положения дроссельной заслонки (ДПДЗ).

Так же возможно автомобиль долго эксплуатируется в городском режиме с короткими поездками (свечи не успевают самоочищаться), либо свечи слишком «холодные», с низким калильным числом.

Масло на электродах свечи

Электроды и резьбовая часть покрыта маслом и (или) блестящей масляной сажей. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, по направляющим втулкам клапанов. Возможно слишком высок уровень масла в картере. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки блока двигателя или его поршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

Красный, металлосодержащий налет

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

Белый либо светло-серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя. Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Бедная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД. Например, датчика кислорода, датчика температуры ОЖ, регулятора ХХ, подсоса лишнего воздуха через уплотнения впускного тракта.

Разрушение центрального, либо бокового электродов, разрушение изолятора

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Оплавленные или разрушенные электроды нарушают процесс искрообразования — свеча работает с перебоями. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю. Либо нарушены сроки эксплуатации свечей или их калильное число не соответствует данному двигателю.

Примечания и дополнения

В ряде случаев присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндро-поршневой группы или клапанного механизма.

Источник

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Определяем состоятельность силового агрегата по нагару

Нагар на свечах — как вы думаете, что он может обозначать? Примечательно, что опытные водители по нагару способны определять многое, читать о ресурсе двигателя, расшифровывать язык технического состояния, выявлять неисправность.

Совет. Если вы намерены диагностировать функционирование силового агрегата по СЗ, ДВС обязательно должен быть хорошенько прогретым.

Рассмотрим самые известные расшифровки нагара свечей:

чистая СЗ, цвет нагара которой серо-светло-коричневый, может свидетельствовать только о нормальном функционировании ДВС, без какой-либо неисправности;
если нагар смахивает на известняк, вероятнее всего, что это говорит о несгорающих присадках масла;

Это неисправность, которую никак нельзя оставлять без внимания. Со временем отложения будут собираться на клапанах двигателя, а также в нижних частях поршней. Понятно, что они будут мешать отводу тепла, значительно ухудшать наполнение цилиндров и так далее.

Нередко такое состояние искроподающих элементов объясняется куда худшей причиной. Заменой тут уже не обойтись, так как налицо плохая компрессия в цилиндре. В результате этого ДВС «троит», не выдает положенной мощности и свидетельствует о неисправности.

нагар слишком светлого цвета указывает на «горячую» свечу. Другими словами, если еще рядом с центральным электродом заметны металлические крупинки, налицо перегрев свечи;

Причина этого может быть заключена в несоответствии свечи к ДВС и др. В обязательном порядке такая ситуация способствует прогоранию поршней, тресканию клапанов и другим неисправностям.

Диагностика состояния свечи в процессе визуального осмотра

Первый способ проверки — визуальный осмотр. При помощи специального свечного ключа (или трубчатого, подобранного по размеру) необходимо выкрутить все свечи, предварительно отсоединив наконечники высоковольтных проводов. Если свечи исправны, на электродах будет заметен легкий налет серого оттенка. Это нормальное явление. Если же на свече имеет место черный, белый или красный нагар, то это может говорить о проблеме. Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания.

Наиболее распространённый – это черный нагар, но и диагностировать его причину наиболее затруднительно.

Маслянистый черный нагар на резьбовой части свечи сигнализирует о том, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить из-за изношенных деталей цилиндропоршневой группы (маслосъемные колпачки, кольца).

Маслянистый черный нагар на свече зажигания.

Если же на свече сухой черный нагар, то можно говорить о том, что в камеру сгорания попадает топливовоздушная смесь, сильно обогащенная бензином. Это может происходить по разным причинам:

Сухой черный нагар на свече зажигания.

Не качественная искра на свече в связи с неверным зазором между контактами или не хватает энергии на выработку искры требуемой мощности;

Низкая компрессия в цилиндрах двигателя.

Проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;

Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания. Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Красный нагар на свече возникает в случае если используются различные присадки для топлива. Различные химические добавки, сгорая, оставляют нагар такого цвета. Постепенно накапливаясь нагар образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

Белый нагар на свече может говорить о бедной топливовоздушной смеси. Причины такой смеси могут быть различны, но чаще всего это происходит из-за подсоса воздуха во впускном коллекторе.

Присутствие на свече любого вида нагара может привести к её некорректной работе, поэтому рекомендуется удалить его острым металлическим предметом, например, плоской отверткой. Но в дальнейшем свечи лучше заменить новыми.

При визуальном осмотре свечей следует уделять внимание зазору между электродами. Для измерения зазора понадобится специальный измерительный щуп

Зазор должен находиться в пределах 1-1,13 мм. Если зазоры увеличены, это приведет к отсутствию искры.

Проверка зазора между электродами свечи.

Величина зазоров, как правило, не может измениться самопроизвольно. Такое возможно, если свечи бракованы (проблема будет обнаружена сразу после их покупки и установки) или если имело место стороннее вмешательство. Например, если ранее владелец авто, прежний хозяин или работник СТО чистил электроды способом, описанным выше. В этом случае можно ненамеренно отогнуть электрод, случайно увеличив зазор. Проблему можно устранить, постучав нижней частью свечи по твердой металлической поверхности

При этом важно не переусердствовать

Также необходимо обратить внимание на корпуса свечей. Если на поверхности белой изоляционной оболочки имеются вертикальные черные полосы, это является признаком пробоя

Такое может происходить не только из-за неисправности свечей, но и из-за порчи высоковольтных проводов (второе может быть причиной первого).

Черные риски на изоляторах свечей указывают на пробой.

Состояние ВВ проводов легко проверить. Для этого стоит завести мотор в темное время суток или при выключенном свете в гараже, после чего посмотреть под капот. Если вокруг наконечников проводов наблюдается искрение, это является признаком их пробоя. В качестве временной меры можно использовать обычную изоленту, перемотав ею бронепровода в местах пробоя (в них будут заметны небольшие точки или трещинки). Но нужно выбирать изоленту, способную выдерживать высокие температуры. В противном случае она может оплавиться при нагреве двигателя.

Двигатель – в порядке: каким должен быть «здоровый» нагар

Выкручивая свечку из мотора, мы сравниваем ее внешний вид с тем, который она имела в состоянии «из коробки». Абсолютного соответствия нет и не будет: поработавшая свеча зажигания в любом случае отличается от полностью нового аналога. Впрочем, есть и сходства.

Так, после нескольких сот километров работы в исправном двигателе оттенок изолятора должен оставаться таким, каким он был на абсолютно новой свечке. Это белый цвет, который, не должен меняться на протяжении всего срока службы изделия.

Естественно, демонтированная свечка должна быть абсолютно сухой, без видимых остатков масла и, тем более, бензина. Что же касается состояния бокового электрода и юбки, то тут допускаются некоторые изменения.

Диагностика своими руками

Проверка свечи зажигания относится к типу работ, выполнение которых под силу даже начинающему водителю. Трудности могут возникнуть, если у вас оппозитный мотор. В таких типах двигателей месторасположение свечных колодцев требует от мастера некоторых ухищрений и более специализированного инструмента. Самая лучшая диагностика свечей – это выкручивание каждой из них и внимательный осмотр. Что можно обнаружить при беглом осмотре:

пробой керамического слоя, изолирующего высоковольтную часть свечи. При такой поломке часть разряда теряется, поэтому между электродами возникает слишком слабая искра для нормального воспламенения топливно-воздушной смеси (далее ТПВС);
эрозия электродов. В таком случае будет заметна впадина напротив центрального электрода. Иногда эрозия может показаться незначительной, но на самом деле выработка будет негативно сказываться на работе двигателя. Поэтому рекомендуем не превышать лимит ресурса эксплуатации, указанного производителем;
неправильный зазор. Для проверки вам необходимо приобрести специальные мерные щупы. Рекомендованный искровой зазор для каждого типа двигателя указан в руководстве по ремонту и эксплуатации. Слишком маленький зазор обеспечивает мощную, но короткую искру. Из-за небольшого размера искрового разряда топливо поджигается неполноценно, что приводит к неравномерной работе ДВС и образованию нагара. Также существует риск замыкания, при котором между электродами возникает более продолжительный заряд. Эффект длительного короткого замыкания разрушает высоковольтные провода (далее ВВП) и катушки зажигания. При большом зазоре увеличивается площадь контакта искрового разряда и ТВС, но значительно возрастает риск обрыва искры. Поэтому на высоких оборотах происходят пропуски зажигания.

Почему народный метод не работает

Суть проверки в том, чтобы выкрутить свечу, а затем вращать ДВС стартером, внимательно наблюдая за искрой. Такой метод подходит лишь для определения наличия либо отсутствия искры (к примеру, если двигатель не заводится). Качество искрового заряда проверить невозможно, так как при атмосферном давлении даже неисправный искрообразователь может сгенерировать разряд. В цилиндре для образования хорошей искры нужно гораздо больше усилий, а поэтому и требования к состоянию свечи намного выше.

Нагар

На фото вы можете увидеть нормальное состояние свечи зажигания, а также основные виды отложений. Появление сухого, бархатистого нагара свидетельствует о неполноценном сгорании топлива. Причиной такой неисправности могут стать свечи зажигания. Остальные типы отложения помогут вам проверить состояние двигателя, с большой точностью рассказав об имеющихся сбоях в работе двигателя.

Разумеется, что закиданные смесью масла и нагара свечи будут давать плохую искру. Как следствие, повысится расход топлива, уменьшится мощность, двигатель может начать троить и т.д. Но замена искрообразователей лишь на короткий период устранит все симптомы, поскольку неработоспособность свечей зажигания будет лишь следствием другой неисправности, повлекшей за собой повышенный угар масла.

Check engine

Износ свечей зажигания не определяется ЭБУ. Значок на приборной панели загорается в случае фиксации пропусков зажигания. Возможным это становится благодаря фиксации частоты вращения коленчатого вала (также в расчетах участвует Датчик Фаз, или ДПРВ). Опираясь на показания датчиков, ЭБУ выдает следующие коды неисправностей:

Р0301 – пропуски зажигания в 1 цилиндре;
Р0302 – пропуски во 2 цилиндре;
Р0303 – пропуски в 3 цилиндре;
Р0304 – пропуски в 4 цилиндре.

Для образования искрового заряда при изношенных свечах катушкам требуется большее усилие, также возрастает нагрузка на ВВП, что значительно уменьшат их срок службы. Сопоставьте стоимость этих узлов и цену замены свечей зажигания, чтобы понять, как дорого обходится экономия и езда на неисправных искрообразователях.
