Что такое ДМРВ в автомобиле

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает

Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Особенности, диагностика и замена элементов систем впрыска на ВАЗовских авто

Ниже рассмотрим основные контроллеры!

Холла

Есть несколько вариантов, как можно проверить датчик Холла ВАЗ:

  1. Использовать заведомо рабочее устройство для диагностики и установить его вместо штатного. Если после замены проблемы в работе двигателя прекратились, это говорит о неисправности регулятора.
  2. С помощью тестера произвести диагностику напряжения контроллера на его выводах. При нормальной работоспособности устройства напряжение должно составить от 0.4 до 11 вольт.

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

  1. Сначала производится демонтаж распределительного устройства, выкручивается его крышка.
  2. Затем осуществляется демонтаж бегунка, для этого его надо потянуть немного вверх.
  3. Демонтируйте крышка и выкручивается болт, который фиксирует штекер.
  4. Также надо будет выкрутить болты, которые фиксируют пластину контроллера. После этого откручиваются винты, которые крепят вакуум-корректор.
  5. Далее, осуществляется демонтаж стопорного кольца, извлекается тяга вместе с самим корректором.
  6. Для отсоединения проводов необходимо будет раздвинуть зажимы.
  7. Вытаскивается опорная пластина, после чего откручиваются несколько болтов и производителя демонтаж контроллера. Производится монтаж нового контроллера, сборка осуществляется в обратной последовательности (автор видео — Андрей Грязнов).

Скорости

О выходе из строя данного регулятора могут сообщить такие симптомы:

  • на холостом ходу обороты силового агрегата плавают, если водитель не жмет на газ, это может привесит к произвольному отключению мотора;
  • показания стрелки спидометра плавают, устройство может в целом не работать;
  • увеличился расход горючего;
  • мощность силового агрегата снизилась.

Сам контроллер расположен на коробке передач . Для его замены нужно будет только поднять колесо на домкрат, отсоединить провода питания и демонтировать регулятор.

Уровня топлива

Датчик уровня топлива ВАЗ или ДУТ используется для обозначения оставшегося объема бензина в топливном баке. Причем сам датчик уровня топлива установлен в одном корпусе с бензонасосом. При его неисправности показания на приборной панели могут быть неточными.

Замена делается так (на примере модели 2110):

  1. Отключается аккумулятор, снимается заднее сиденье автомобиля. С помощью крестообразной отвертки выкручиваются болты, которые фиксируют люк бензонасоса, снимается крышка.
  2. После этого от разъема отсоединяются все подводящие к нему провода. Также необходимо отсоединить и все патрубки, которые подводятся к топливному насосу.
  3. Затем откручиваются гайки, фиксирующие прижимное кольцо. Если гайки заржавели, перед откручиванием обработайте их жидкостью WD-40.
  4. Сделав это, выкрутите болты, которые фиксируют непосредственно сам датчик уровня топлива. Из кожуха насоса вытаскиваются направляющие, а крепления при этом нужно отогнуть отверткой.
  5. На завершающем этапе производится демонтаж крышки, после этого вы сможете получить доступ к ДУТ. Контроллер меняется, сборка насоса и остальных элементов осуществляется в обратном снятию порядке.

Холостого хода

Если датчик холостого хода на ВАЗ выходит из строя, это чревато такими проблемами:

  • плавающие обороты, в частности, при включении дополнительных потребителей напряжения — оптики, отопителя, аудиосистемы и т.д.;
  • двигатель начнет троить;
  • при активации центральной передачи мотор может заглохнуть;
  • в некоторых случаях выход из строя РХХ может привести к вибрациям кузова;
  • появление на приборной панели индикатора Check, однако загорается он не во всех случаях.

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Визуальный осмотр

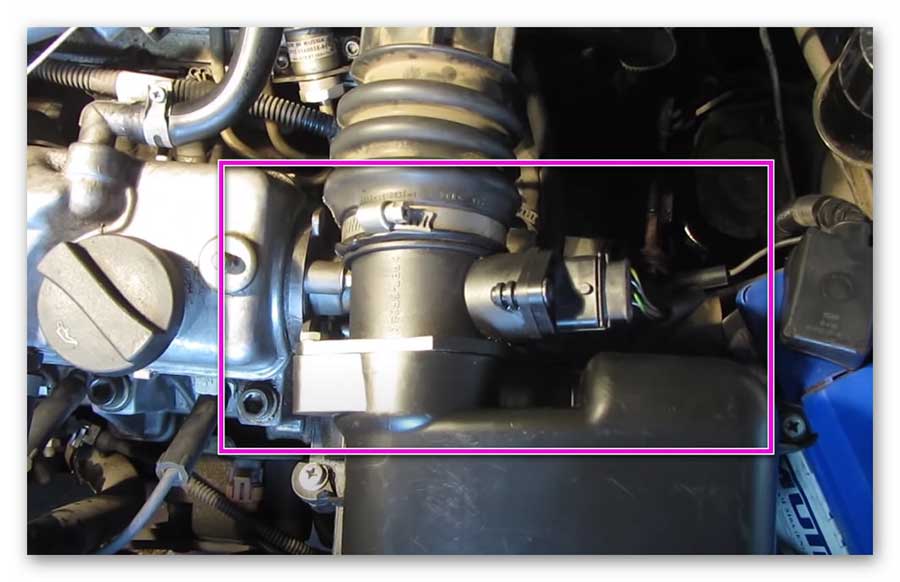

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Для этого:

  1. Снимите провод с минусовой клеммы АКБ.
  2. Отсоедините разъем.
  3. Выкрутите болты.
  4. Открутите хомуты.

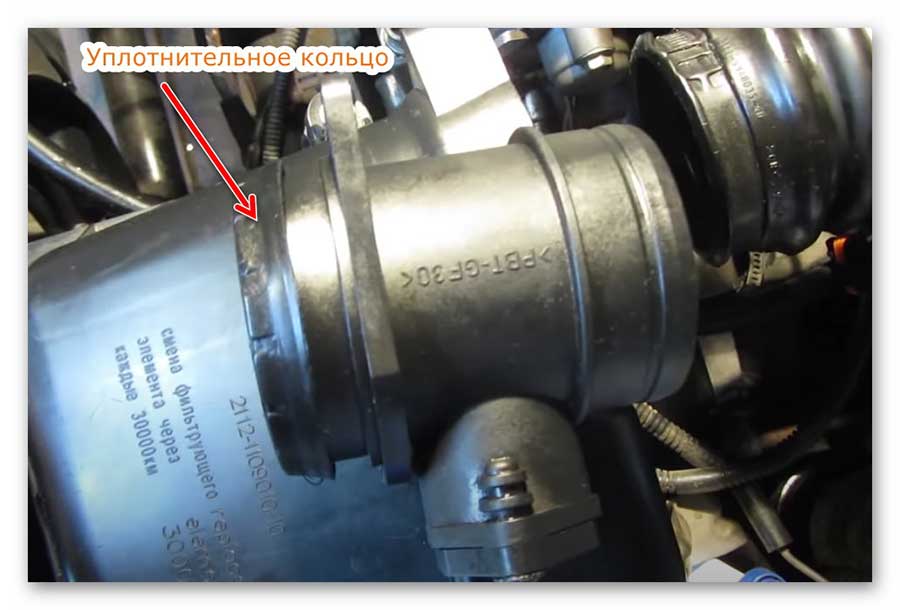

  5. Аккуратно отодвиньте воздуховод и извлеките датчик.

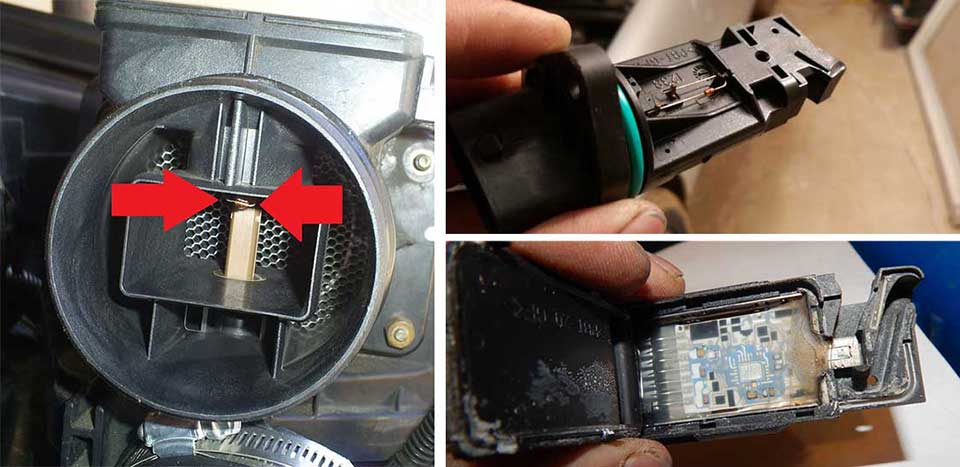

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Зачем нужен ДМРВ

Силовые установки новых авто оборудованы «умной» системой топливоподачи. Электронные блоки в режиме реального времени отслеживают параметры устройства и позволяют точно рассчитать требуемое количество топлива и воздуха.

ДМРВ выполняет важную роль и при его отказе, СУ начинает работать некорректно. ДВС начинает задыхаться или захлебываться, что негативно сказывается на его производительности, мощности.

Сам ДМРВ передает на ЭБУ информацию о количестве газов, входящих через впускной коллектор, что позволяет ему, верно, определять требуемый объем горючего для образования смеси.

Как заменить ДМРВ – общие положения

Тип двигателя и марка авто имеют воздействие на последовательность сервисного обслуживания, включающего смену индикатора расхода воздуха. По большей части механизм включает обособленную часть под капотом машины, которая прикреплена к фильтру очистки воздуха. Также имеются индикаторы, входящие в сложный модуль. Замена при такой ситуации возможна только полного блока целиком.

Порядок процедур по смене ДМРВ такой:

  1. Установить машину на упоры против отката или на ручник.
  2. Поднять капот, отсоединить отрицательную клемму аккумулятора.
  3. Выкрутить индикатор или освободить его крепежи.
  4. Отсоединить клемму датчика от разъема.
  5. Установить новый датчик, производя все действия в обратном порядке.

Во время работы необходимо тщательно соблюдать чистоту, чтобы не сбить тонкие настройки устройства. Если попала пыль или влага, они могут сбиться, а потому даже новый индикатор не будет работать правильно.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Рекомендуем: Запах антифриза в салоне при включении печки

Важно знать

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Причины поломок

ДМРВ ломается по таким причинам:

  • естественный износ. Чувствительная часть со временем истончается;
  • частые перегрузки мотора. Периодически чрезмерно перегреваемый датчик или его элементы могут начать выдавать значения с погрешностями, так как такие цикли приводят к изменениям в структуре самого металла сенситивного элемента, меняется его сопротивление, от которого зависят импульсы, идущие на ЭБУ;
  • механические повреждения при различных действиях: задевание инструментами при ремонте, замене воздушного фильтра и подобное;
  • попадание грязи, влаги, технологических веществ внутрь. Достаточно трещинки в доли мм на корпусе. Влага внутри может причинить замыкание цепи сенсора.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим приборам.

Основными типами, которые используются в автомобилях, являются:

  • Кинематографический с аналоговыми и цифровыми сигналами.
  • Аналоговый (резьбовой) провод.
  • Частота ДМРВ. Они уже ставят на большинство современных автомобилей, сходящих с конвейера.

Измерители с трубкой Пито (пластинчатого типа) не принимаются во внимание из-за устаревшей конструкции. Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге)

Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее

Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее.

Проволочные ДМРВ

Они используются в большинстве современных автомобилей. В таких устройствах ключевую роль играют терморезисторы — два вольфрамовых или платиновых волокна диаметром 0,07 мм, на которые подается напряжение определенной силы тока, в результате чего они нагреваются, а также термистор. (датчик температуры), но он не везде предусмотрен.

Одна нить накала закрывается от потока воздуха, а другая при открытом дросселе, наоборот, продувается и активно охлаждается.

Чтобы выровнять температурные показания термисторов, на открытую нить накала подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями накала, интенсивность их охлаждения и на основании этого рассчитывает объем поступающего воздуха и уже, соответственно, рассчитывает необходимое количество топлива, подаваемого в цилиндры.

У проводных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Чтобы решить первую проблему, конструкторы разработали режим самоочистки. Обеспечивает кратковременный (чтобы не разряжать аккумулятор) нагрев нити до температуры 1000-1100С при выключенном двигателе. При такой температуре сгорают все отложения.

Когда термисторы изношены, датчик заменяют.

Пленочные расходометры

Конструктивно эти датчики отличаются от первых, хотя принцип их действия во многом такой же.

Вместо чувствительного термистора пряжи здесь монтируется керамический нагревательный элемент с напыленной на него платиной или полупроводниковая фольга.

Расположение пленочного устройства остается неизменным, а сам керамический элемент имеет несколько слоев-резисторов, каждый из которых выполняет свою функцию: датчик температуры, нагревательное устройство, два терморезистора.

Важное преимущество такого датчика заключается в том, что он измеряет температуру не только входящий воздух, но и отражающий от него. Кроме того, устройство менее подвержено загрязнению

Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных.

Частотный ДМРВ

General Motors был установлен на первом ВАЗ 2109 и работал вместе с ECU 4 января. Характеризуется надежностью и длительным сроком службы.

Принцип эксплуатации не основан на изменении постоянного напряжения, но с изменением частоты переменного выходного сигнала напряжения U. Когда частота высокая — это означает высокая скорость потока, низкая частота — низкая скорость потока воздуха Отказ

Основным преимуществом частотного расходомера является стабильная передача данных в ECU в случае падения напряжения в цепи (плохой контакт, окисление и т.д.).

Представьте, что контакты в суставах окисляются. Тогда выходной сигнал 1,02В будет уменьшаться и, например, на 0,9 В придет к контроллеру. Это не критично, но это повлияет на расход топлива вверх.

В датчике частоты скачки напряжения не влияют на работу ECU. Окисление контактов не будет изменяться каким-либо образом сигнал частоты сигнала, то есть 100% выходных данных достигнет приемника или ECU.

Почему ДМРВ приходит в негодность

В управляющую систему приходит информация от индикатора расхода топливной массы о том, что воздух подходит к устройствам впрыска. Затем управляющий блок идентифицирует объем топливной массы, которая подается в согласно этих данных. Наиболее распространенная пропорция топливной и воздушной массы составляет 1 к 14. Когда индикатор ломается, нарушается образование данной составной массы и это влияет на динамические характеристики.

Неблагоприятные последствия неверной работы Датчика расхода топлива

При поломке ДМВР можно заметить изменения в поведении автомобиля. Главными признаками являются:

Снижение динамики машины: авто плохо разгоняется, ход его становится дерганным.
Мотор может самопроизвольно заглохнуть либо не завестись. В случае ложного срабатывания либо посылке неправильного импульса в управляющий блок, на старте может податься лишнее или неполное количество топлива. Понятно, что мотору в этом случае недостаточно питания или его слишком много, вследствие чего он рискует быть залит или просто заглохнет.
На приборной доске начинает гореть индикатор ошибки «Проверьте двигатель»

Обратив вовремя свое внимание на этот сигнал, можно избежать серьезных проблем.
Повышается расход топлива. Если автомобиль изначально тратит 10-12 литров на 100 км, а потом внезапно начинает «кушать» бензин/дизтопливо по 15-20 литров, — это повод произвести проверку ДМРВ

Некоторые автомобили при подобной неисправности могут за короткое время опустошить бак, а потом вернуться к обычному расходу.
Колебания силового агрегата. Подобное возникает, когда двигатель авто трудится вхолостую или при педальном нажатии. Угроза для машины кроется во внезапном повышении скорости без влияния водителя.

Если какой-то из выше описанных признаков обнаружен, следует немедленно обратиться в сервис для профилактического ТО авто. Дополнительно ко всему, машина может работать только на низких или только на высоких оборотах, что отрицательно повлияет на состояние двигателя.

Как почистить датчик массового расхода воздуха

Чувствительный элемент датчика может со временем покрываться
неорганическими микрочастицами, пленкой, образующейся от масляного угара, что ухудшает
корректные показания воздуха. Программа блока управления до определенного
момента корректирует поступающие с искажениями сигналы датчика, но на
критической границе допустимого диапазона включает аварийную лампочку, сообщая
об ошибке в топливной системе. Кроме этого, появляются симптомы неисправности
ДМРВ в виде провалов, обрастания электродов свечей сажей.

Завод не рекомендует чистить ДМРВ разного рода жидкостями, особенно растворителями и очистителями карбюраторов. Почистить датчик можно распыляя на измерительный элемент спирт. Чистка датчика спиртом не нанесет вред. Прежде чем поворачивать ключ зажигания убедиться в чистоте воздушного тракта датчика и, если присутствуют инородные предметы удалить их пинцетом или любым, подходящим для этой цели инструментом.

Проверка с помощью мототестера (осциллографом)

Как правило, такая проверка выполняется на специализированных автосервисах так как требует подготовки.

Мототестер подключается к датчику и запускается двигатель. Подключение происходит или напрямую или через специальные переходники (у каждой марки авто разъемы могут быть разные). Все данные выводятся на ноутбук.

Параметры, которые проверяются (могут отличаться на разных моделях авто):

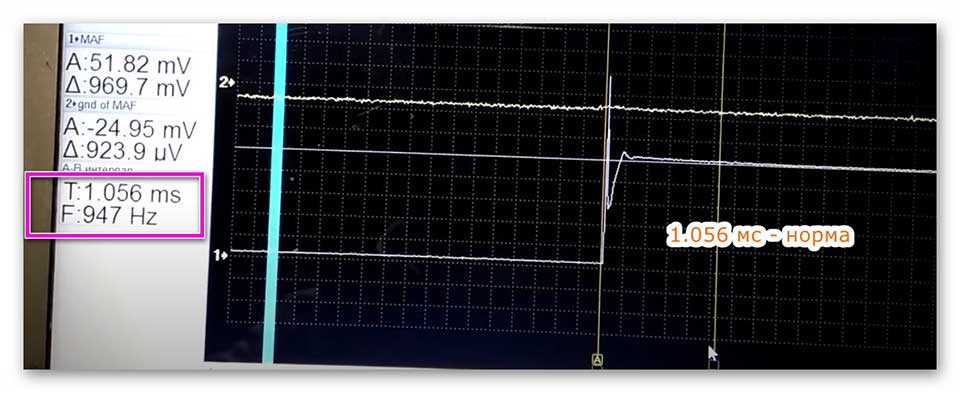

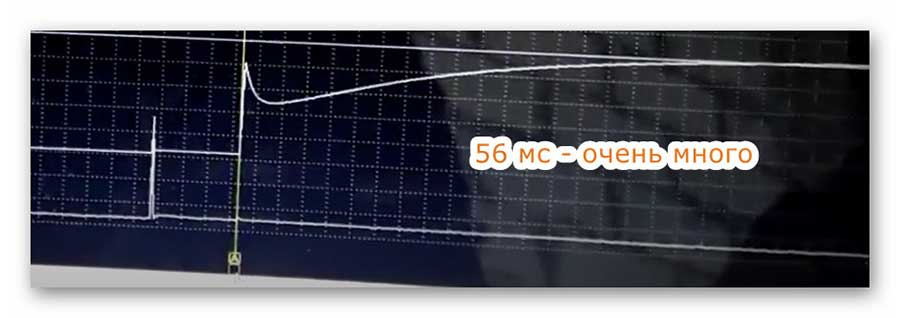

Время переходного сигнального напряжения, с момента, когда оно подалось после включения зажигания и до момента, когда, стабилизируясь переходит в норму. К примеру, показатель около 1 мс считается нормой, а 6 мс нет.

Расход воздуха на разных режимах работы двигателя. На холостом ходу это от 3 до 5 грамм в секунду.
Опорное напряжение датчика – 5V.

Устройство ДМРВ (английская аббревиатура – MAF)

  • Корпус выполнен в виде цилиндра, по диаметру совпадающего с воздуховодом впускного коллектора. Устанавливается на выходе из воздушного фильтра (на примере ВАЗ 2112). Собственно корпус является тарированным измерительным каналом.
  • Для защиты от посторонних предметов, на входе установлен дефлектор и металлический экран в виде сетки. Через них формируется правильный поток воздуха.
  • Воздух обдувает сам датчик расхода, работающий по термо-анемометрическому принципу. Внутри установлены два резистора (эталонный и переменный), включенные в общую цепь по балластной схеме. Переменный, прецизионный, меняет сопротивление при охлаждении и нагреве. Нить этого резистора выполнена из сплава иридия и платины. Плата управления отслеживает, чтобы сопротивление было одинаковым. Для этого, охлаждаемая потоком воздуха платиновая нить нагревается электротоком. На резистор постоянно подается напряжение, величина которого меняется с точностью до 1/1000 вольта.
  • Значение этого напряжения, схема MAF выдает на контакт № 5 разъема. Сигнал считывает контроллер ЭБУ и программно переводит это значение в массу воздуха (кг/час).

Чтобы топливно-воздушная смесь работала эффективно, бензин и воздух смешиваются в пропорции 1 к 15

Поэтому важно, чтобы ДМРВ выдавал точные данные

  1. Установите на мультиметре режим измерения напряжения с пределом два вольта.

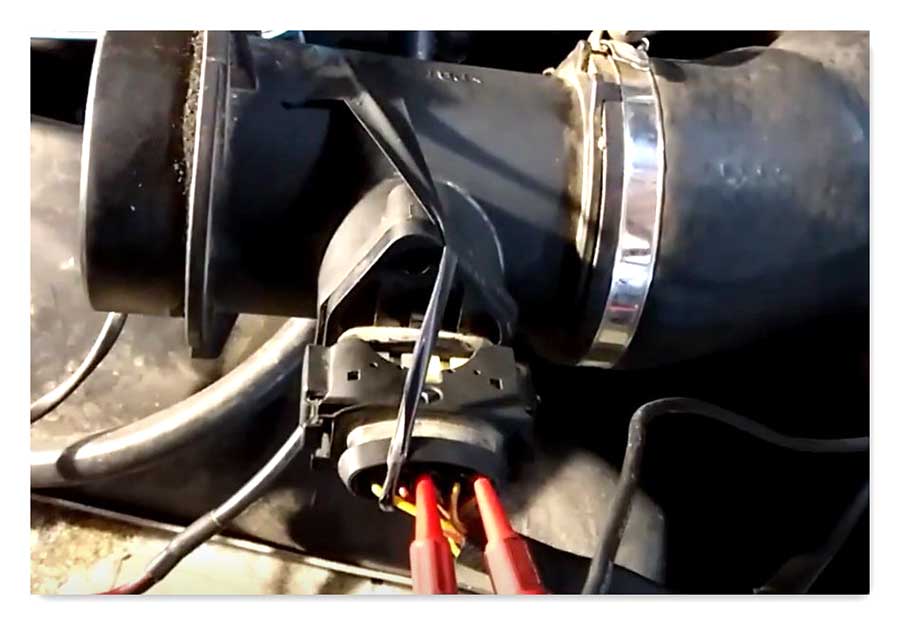

  2. Плюсовой щуп подключите к пятому контакту на разъеме датчика ДМРВ. Пятый контакт выдает сигнал АЦП. Чтобы получить контакт при подключенном разъеме вставьте булавку, не повредив провод.

Второй щуп подключите к минусу на аккумуляторной батареи.

Поверните ключ в замке в положение зажигание.
Приложите плюсовой щуп к булавке и зафиксируйте показания. В нашем случае мультиметр показал напряжение 1.02В. Ниже в таблице, приведены данные о АЦП в вольтах и состоянии датчика.

Большая часть ресурса исчерпана, собирайте деньги на покупку нового датчика.

Датчик отработал свое и его пора уже заменить.

После проверки мультиметром, решили перепроверить этот способ и произвести компьютерную диагностику на станции технического обслуживания. После произведенной диагностики получили значение АЦП 1.016В.

Наглядно процесс проверки ДМРВ мультиметром ВАЗ 2110, 2111, 2112 в этом видео:

Советы по уходу и обслуживанию ДМРВ автомобиля

Рекомендации для продления службы датчиков расхода воздуха:

  • регулярная замена, очистка воздушного фильтра. Иначе возникает высокий риск перегрева, при котором прибор будет выдавать некорректные данные;
  • избегать частого перегрева мотора, следить за корректностью работы системы охлаждения, за ее функционированием в штатном режиме, без значительных перегрузок;
  • если проводится чистка внутренних частей расходомера, то надо выполнять процедуру предельно аккуратно, надо учесть, что даже после более или менее щадящих нескольких таких процедур на элементах могут возникнуть заметные повреждения.

Ремонт и замена

Этапы замены: открывают капут, окидывают клемму с аккумулятора (этого можно и не делать, но рекомендовано для безопасности), снимают воздуховод, откручивают крепления, отщелкивают фишку кабеля, вынимают старый и вставляют новый ДМРВ.

Если в памяти ЭБУ были ошибки, то надо ее очистить диагностическим тестером или с приборной панели, если в автомобиле есть такая функция, иначе некоторое время может высвечиваться Check Engine при рабочем изделии.

Основательный ремонт целесообразен, только если есть запасные части к ДМРВ от аналогичной его модели. То есть невозможно и нецелесообразно чинить чувствительные элементы и прочие детали — максимум, что можно сделать, если позволяет конструкция, заменить их, заполучив таковые от б/у изделий на сервисах, разборках и так далее. Но зачастую даже такая процедура невозможная, так как конструкция прибора делает сложным обновление отдельных ее частей.

Ремонт возможен, только если касается несложных повреждений:

  • поврежден кабель, воздуховод, фишка с контактами — их меняют;
  • корпус после промывки можно дополнительно загерметизировать герметиками, поменять уплотнители.

Но в большинстве случаев починка состоит в очистке датчика. Опишем один из вариантов процедуры:

  1. Открутить саморезы крепления (кронштейна) ДМРВ. Как правило, они нестандартного типоразмера, поэтому можно применить пассатижи и заменить их на обычные (например, 4.9×20) под крестообразную отвертку для удобства будущих таких операций.
  2. Отсоединяем воздуховод, снимаем прибор;
  3. Готовим приспособление для мойки — подойдет аэрозольный очиститель для карбюраторов, но лучше специальный очиститель именно для ДМРВ (на фото ниже).
  4. Конец помещают в верхний канал измерительного (сенситивного) элемента на 10 мм.
  5. Промывка: нажимают на баллончик на 2–3 сек., через несколько секунд — еще раз, обычно больше не требуется, чрезмерное количество нагрузок не желательное. Если промывка делается на разобранном приборе, то трубку надо держать на некотором удалении от чувствительного элемента, чтобы уменьшить силу струи.

Для некоторых типов приборов крайне нежелательно применять тампоны, вату, кисточки и даже сжатый воздух, так как обычно средства с ним создают намного больший напор, чем при описанной выше промывке. Уровень допустимости применения перечисленных средств можно выразить так:

  • для механических устройств можно, с разумными усилиями;
  • для проволочных можно, но с оговорками: некоторые специалисты крайне не рекомендуют, но допускают при особой аккуратности;
  • для пленочных запрещается, для них — только промывка, как описано выше, она же всегда рекомендована для всех типов ДМРВ.

То есть силовое воздействие на пленочный резистор, чувствительную часть должно быть близким к нулю. Ветошь, вату, кисточки можно применять лишь к нечувствительным, рабочим частям, таким как сам корпус, контакты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
